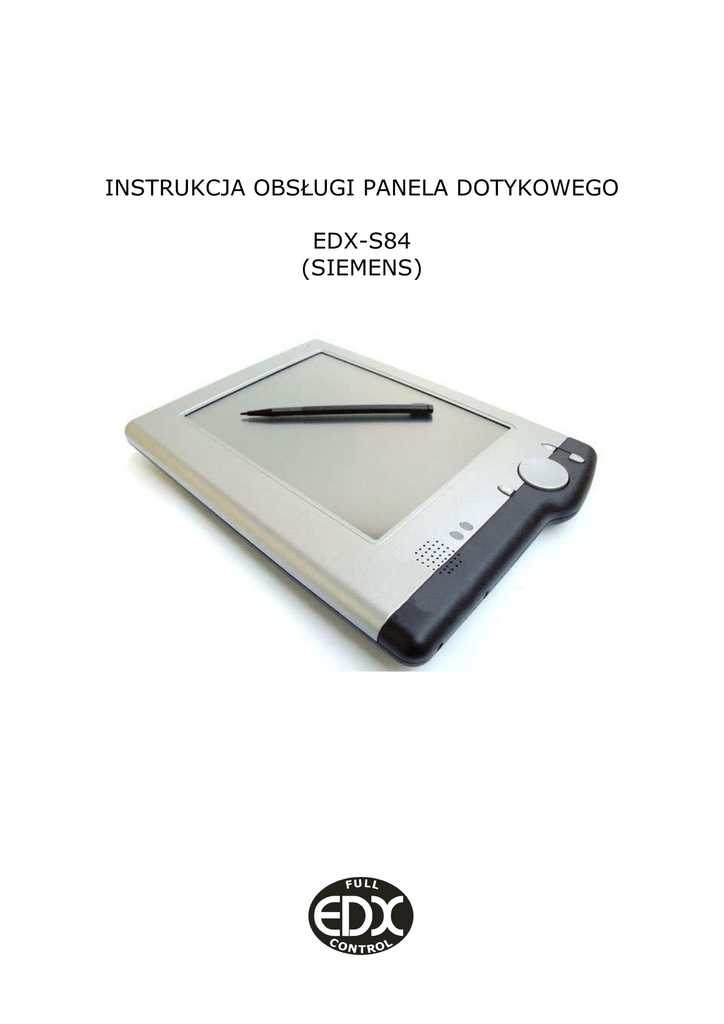

INSTRUKCJA OBSŁUGI PANELA DOTYKOWEGO
EDX-S84
(SIEMENS)
SPIS TREŚCI
1.
2.
3.
4.
5.
BUDOWA PANELA DOTYKOWEGO ................ 3
WŁĄCZANIE/WYŁĄCZANIE ......................... 4
BATERIA - ŁADOWANIE ............................. 4
OBSŁUGA SALI ......................................... 5
4.1 WYBÓR SYGNAŁU ............................... 5
4.2 PLAZMA ............................................ 6
4.3 DVD RECORDER ................................. 6
4.4 VIDEO-KONFERENCJA ......................... 7
4.5 GŁOŚNOŚĆ ........................................ 8
ROZWIĄZYWANIE PROBLEMÓW .................. 9
5.1 CAŁKOWITE ROZŁADOWANIE BATERII ... 9
5.2 RESET/RESTART.................................. 9
2
1. BUDOWA PANELA DOTYKOWEGO
1.
2.
3.
4.
5.
6.
7.
8.
Rysik.
Mikrofon.
Ekran LCD 8,4’’ z panelem dotykowym.
PokaŜ/ukryj klawiaturę ekranową.
ON/OFF – włącznik urządzenia.
Dioda LED (zielona) – sygnalizuje ładowanie się akumulatorów.
Głośnik.
Dioda LED (pomarańczowa) – sygnalizuje stan urządzenia (on/off).
1. Wejście zasilacza (12V).
2. Rysik.
Panel dotykowy EDX-S84 jest komputerem z systemem operacyjnym
Windows CE i został dostosowany do współpracy z systemami centralnego
sterowania. Urządzenie pracuje w sposób bezprzewodowy, komunikując
się z otoczeniem drogą radiową, a sterowanie urządzeniami audio-video
odbywa się za pomocą specjalnej aplikacji uruchomionej na panelu.
3
2. WŁĄCZANIE/WYŁĄCZANIE
Przycisk (5) słuŜy zarówno do włączania jak i wyłączania urządzenia. Po
włączeniu urządzenia natychmiast na ekranie pojawia się aplikacja
sterująca salą i urządzenie jest gotowe do pracy.
3. BATERIA – ŁADOWANIE
Podczas obsługi sali i normalnej pracy urządzenia moŜna odłączyć przewód
zasilający i pracować w sposób bezprzewodowy. Urządzenie pracuje do
około 3 godzin na zasilaniu bateryjnym. W prawym dolnym rogu ekranu
znajduje się obszar „BATERIA”, w którym wyświetlane są procentowe
komunikaty o stanie baterii. W przedziale 100%-30% komunikaty
wyświetlane są na zielono. Gdy stan baterii jest słaby, pojawi się
komunikat pomarańczowy, a w końcu czerwony. Przy stanie baterii
10-20% naleŜy podłączyć urządzenie do zasilacza w celu ładowania
baterii. Pojawi się komunikat „ŁADOWANIE”, pełne ładowanie trwa do 3
godzin, a po naładowaniu baterii na ekranie pojawi się napis „100%”.
Podczas ładowania świeci się zielona dioda (6) informując, Ŝe urządzenie
podłączone jest do ładowania, po pełnym naładowaniu baterii dioda
gaśnie.
Po pełnym naładowaniu baterii NIE musimy odłączać urządzenia
od zasilacza.
Zaleca się aby po skończonej pracy wyłączyć panel przyciskiem ON/OFF,
podłączyć urządzenie do zasilacza i w takim stanie pozostawić.
4
Pozostawienie urządzenia bez zasilania na okres 3-4 dni spowoduje
całkowite wyładowanie baterii i restart systemu przy ponownym włączeniu
(patrz punkt 5.2).
4. OBSŁUGA SALI
Urządzenie pozwala na sterowanie zainstalowanymi urządzeniami A/V
z dowolnego miejsca sali. Typowo mamy moŜliwość sterowania takimi
urządzeniami jak:
• PROJEKTOR
• TELEWIZOR
• DVD, VHS
• OŚWIETLENIE, EKRAN, ROLETY
• GŁOŚNOŚĆ NA SALI
• WYBÓR SYGNAŁÓW ŹRÓDŁOWYCH
4.1 WYBÓR SYGNAŁU
Zwykle sale A/V wyposaŜone są w takie źródła sygnału jak:
• Przyłącza VGA do podłączania laptopów – np. umieszczone w stole,
• DVD – np. umieszczony w szafce sprzętowej,
• Projektor lub telewizor plazmowy.
Obraz z wybranego urządzenia moŜe być wyświetlany na ekranie
projektora lub monitora, a dźwięk jest słyszalny w głośnikach naściennych
lub sufitowych. Wyboru sygnału dokonujemy na panelu w obszarze
WYBÓR SYGNAŁU, naciskając odpowiedni kwadrat. Wybrany sygnał
zaznaczany jest na kolor czerwony.
5
Na ekranie sterującym znajdują się równieŜ przyciski obsługi urządzeń, po
naciśnięciu których otwierają się okna obsługi wybranego urządzenia. Na
przykład, jeśli zamierzamy sterować telewizorem plazmowym naleŜy
nacisnąć przycisk „PLAZMA”, po czym otworzy się okno do sterowania
urządzeniem. Analogicznie obsługujemy inne urządzenia.
4.2 PLAZMA
Na poniŜszym rysunku znajdują się przyciski do sterowania telewizorem
plazmowym.
4.3 DVD RECORDER
Okna do obsługi nagrywarki DVD.
6
4.4 VIDEO-KONFERENCJA
Opis poszczególnych przycisków:
• START – uruchamia video-konferencję z trybu uśpienia, lub
powraca do strony startowej.
• SPIS TEL. – wybór ksiąŜki telefonicznej.
• PRESET OFF – funkcja PRESET nieaktywna.
• PRESET CZYTAJ – po naciśnięciu przycisku numerycznego 1-9
następuje wybór ustawienia kamery z pamięci.
• PRESET USTAW - po naciśnięciu przycisku numerycznego 1-9
następuje zapis ustawienia kamery do pamięci.
• POWRÓT – przejście do poprzedniej funkcji, podczas trwania
konferencji przełączanie trybów pracy.
• POŁĄCZ – rozpoczęcie połączenia.
• ROZŁĄCZ – zakończenie połączenia.
• ZOOM – sterowanie przybliŜaniem kamery.
• STEROWANIE MENU – strzałki sterujące obsługują menu
wyświetlane na ekranie.
• STEROWANIE KAMERA – strzałki sterujące kierują kamerą.
• PRZYCISKI NUMERYCZNE – do wpisywania numeru telefonu lub
obsługi funkcji PRESET.
• abc – wpisywanie liter.
• < - kasowanie ostatniego znaku.
• . * # - wstawianie znaków specjalnych
7
4.5 GŁOŚNOŚĆ
Przyciski sterujące głośnością sali.
8
5. ROZWIĄZYWANIE PROBLEMÓW
5.1 CAŁKOWITE ROZŁADOWANIE BATERII
Całkowite rozładowanie baterii nastąpi jeśli:
1. pozostawimy wyłączone urządzenie bez podłączonego zasilacza
przez okres 3-4 dni,
2. nie podłączymy urządzenia do zasilacza, podczas gdy poziom mocy
baterii spadnie poniŜej 10%.
Całkowite rozładowanie baterii skutkuje tym, Ŝe panel nie będzie chciał się
uruchomić po naciśnięciu przycisku (5) ON/OFF. NaleŜy wtedy podłączyć
panel do zasilacza i uruchomić go przyciskiem (5) ON/OFF. Nastąpi restart
urządzenia – patrz punkt 5.2.
5.2 RESET/RESTART
Aby wykonać reset/restart urządzenia naleŜy za pomocą rysika nacisnąć
przycisk RESET umieszczony na tylnej obudowie panela.
Po całkowitym rozładowaniu baterii i podłączeniu urządzenia do zasilacza,
restart urządzenia nastąpi automatycznie po włączeniu panela przyciskiem
(5) ON/OFF.
Po restarcie na ekranie na kilka sekund pojawi się kolorowa kratka, po
czym otworzy się okno kalibracji panela. NaleŜy za pomocą rysika
nacisnąć pięć razy w pojawiający się na ekranie krzyŜyk. Ekran zostanie
skalibrowany i uruchomi się system Windows CE.
9
Następnie klikamy: Start->Programs->Windows Explorer
Otworzy się okno Exploratora Windows, w którym naleŜy wybrać katalog o
nazwie IPSM.
W katalogu IPSM znajduje się aplikacja sterująca salą, którą naleŜy
uruchomić podwójnym kliknięciem rysika w ikonę.
Nie naleŜy przeprowadzać powyŜszej procedury bez wyraźnej potrzeby.
