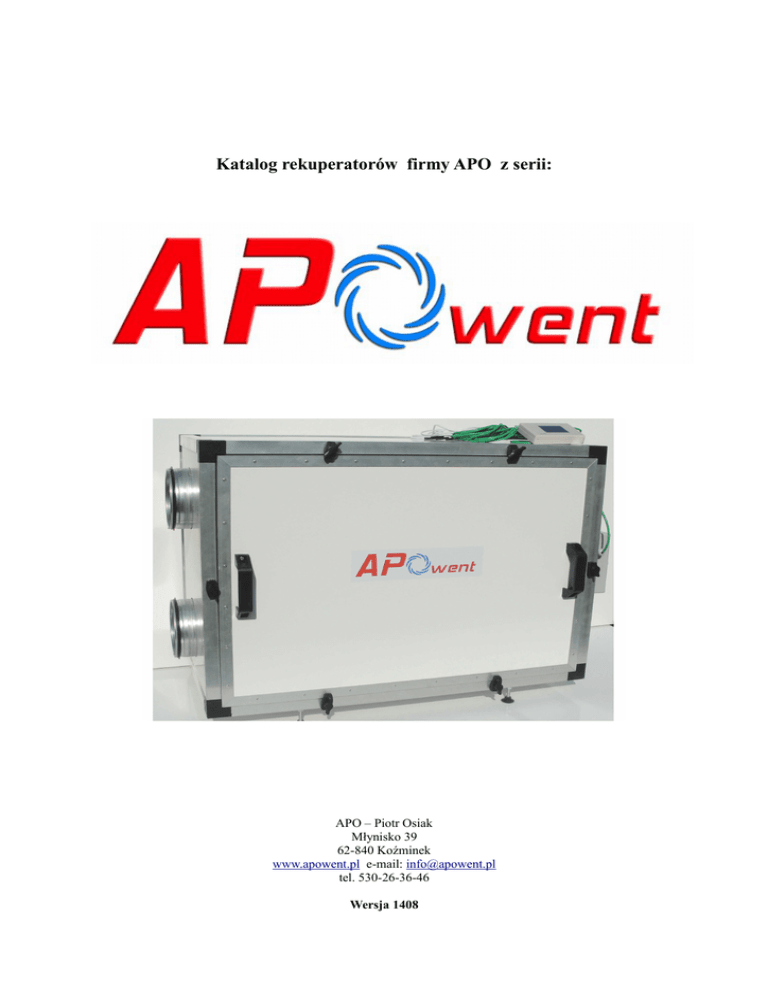

Katalog rekuperatorów firmy APO z serii

Katalog rekuperatorów firmy APO z serii:
APO – Piotr Osiak
Młynisko 39
62-840 Koźminek
www.apowent.pl e-mail: [email protected]
tel. 530-26-36-46
Wersja 1408
WSTĘP
Z przyjemnością przedstawiamy Państwu ofertę produkowanych
przez Naszą firmę central nawiewno-wywiewnych z odzyskiem ciepła
zwanych potocznie Rekuperatorami.
Projektując te urządzenia za główny cel postawiliśmy sobie
zbudować rekuperator, który będzie bardzo energooszczędny, cichy oraz
uzyskiwał wysoki odzysk ciepła. Dane techniczne zamieszczone w
katalogu potwierdzają, ze ten cel udało nam się osiągnąć.
Najważniejsze cechy naszych rekuperatorów:
•
•
•
•
•
•
•
•
•
Urządzenia zaprojektowane pod kątem wydajności oraz energooszczędności;
Bardzo niskie zużycie prądu co oznacza niskie koszty ekspolatacji (a trzeba pamiętać że rekuperator pracuje
cały czas);
Bardzo ciche wentylatory firmy EBM w wykonaniu EC z najnowszymi wirnikami RadiCal;
Wysoki odzysk ciepła dzięki zastosowaniu aluminiowego wymiennika przeciwprądowego;
Aluminiowy by-pass z niezawodnym siłownikiem firmy Belimo;
Obudowa z płyty z wypełnieniem XPS doskonale tłumiąca dźwięki oraz zapewniająca izolację termiczną;
Profile aluminowe;
Dostepne sterowniki mikroprocesorowe automatyzujące pracę centrali; również w wersji z kolorowym
dotykowym wyświetlaczem;
Obsługa Gruntowego Wymiennika Ciepła.
Mamy nadzieję że dołączą Państwo do grona zadowolonych użytkowników Naszych rekuperatorów z serii APOwent.
Z wyrazami szacunku
Firma APO
Wersje central
Każdy z oferowanych modeli jest dostępny w dwóch wersjach wykonania: wariant PRAWY oraz LEWY.
Stojąc przodem do frontu urządzenia, strona po której umiejscowiony jest króciec z opisem CZERPNIA określa wersję
centrali.
Poniżej opis wyprowadzeń dla każdej z wersji.
Model H
Model V
APOwent 300 AEC
Najmniejsza z oferowanych przez nas jednostek. Idealna dla niedużych domów z instalacjami o niewielkim
oporze. Poprzez optymalny dobór podzespołów udało nam się osiągnąć bardzo niskie zużycie energii elektrycznej nie
przekraczające 100 Wat przy pracy na maksymalnej wydajności centrali. Podczas codziennego użytkowania z mocą ok
50% zużycie waha się w granicach 30-40 Wat. Dla porównania więcej energii potrafi zużyć w ciągu doby Państwa
telewizor niż Nasza jednostka wentylująca Wasz dom.
Dane techniczne:
Wydajność
Maksymalne zużycie energii
Wymiary filtra
350 m3/h
100W
270x410x50mm
Spręż dyspozycyjny na wykresie poniżej:
Spręż dyspozycyjny APOwent300
500
400
Pa
300
200
100
0
0
50
100
150
200
250
300
350
m3/h
Sprawność wymiany ciepła:
Sprawność wymiany ciepła
Sprawność wymiany %
94
92
90
88
86
84
82
100
150
200
250
300
Wydajność m3/h
Oblicz enia podane w g. programu doboru w ymiennika f irmy Klingenburg
dla temp. zew -10 temp. w yw iew 21 w ilgotność odpow iednio 80 i 50%
350
Zużycie energii elektrycznej rekuperatora:
Zużycie mocy [W]
100
80
60
40
20
0
20
30
40
50
60
70
Moc rekuperatora [%]
Wersja pozioma H
Wersja pionowa V
Rysunki poglądowe bez zachowania skali
80
90
100
APOwent 450 AEC
Najbardziej popularny model dostosowany wydajnością do większości średniej wielkości budynków. Płynna
regulacja mocy pozwala na precyzyjne dostosowanie do danej instalacji (możliwość określenia mocy maksymalnej oraz
pełna regulacja wydajności dla każdego z zaprogramowanych biegów). Kompaktowa budowa, większy wymiennik oraz
wentylatory w wersji RadiCal firmy EBM to podstawowe zalety tej jednostki.
Dane techniczne:
Wydajność
Maksymalne zużycie energii
Wymiary filtra
600 m3/h
198W
300x470x50mm
Spręż dyspozycyjny na wykresie poniżej:
Pa
Spręż dyspozycyjny rekuperatora APOwent 450
600
500
400
300
200
100
0
0
100
200
300
400
500
600
m3/h
Sprawność wymiany ciepła:
Sprawność wymiany ciepła
Sprawność wymiany %
92
90
88
86
84
82
100
150
200
250
300
Wydajność m3/h
350
400
Oblic z enia podane w g. programu doboru w y miennika f irmy Klingenburg
dla temp. z ew -10 temp. w y w iew 21 w ilgotnoś ć odpow iednio 80 i 50%
450
Zużycie energii elektrycznej rekuperatora:
Zużycie mocy [W]
250
200
150
100
50
0
20
30
40
50
60
70
Moc rekuperatora [%]
Wymiary zewnętrzne (bez stopek i mocowania pokrywy):
Wersja pozioma H
Wersja pionowa V
Rysunki poglądowe bez zachowania skali
80
90
100
APOwent 600AEC
Największa jednostka do zastosowań domowych, dla budynków o powierzchni ponad 250 m2. Jak w każdym
modelu tu również zastosowaliśmy aluminiowy wymiennik przeciwprądowy, wentylatory EC, automatyczny,
aluminiowy by-pass oraz duże filtry zapewniające skuteczną filtrację i mniejsze opory.
Dane techniczne:
Wydajność
Maksymalne zużycie energii
Wymiary filtra
Spręż dyspozycyjny na wykresie poniżej:
800 m3/h
350W
350x580x50mm
Spręż dyspozycyjny rekuperatora APOwent 600
1000
800
Pa
600
400
200
0
0
100
200
300
400
500
600
700
800
m3/h
Sprawność wymiany ciepła:
Sprawność wymiany ciepła
Sprawność wymiany %
92
90
88
86
84
82
100
200
300
400
500
600
700
Wydajność m3/h
Obliczenia podane w g. programu doboru w y miennika f irmy Klingenburg
dla temp. zew -10 temp. w yw iew 21 w ilgotność odpow iednio 80 i 50%
750
Zużycie energii elektrycznej rekuperatora:
Zużycie mocy [W]
400
300
200
100
0
20
30
40
50
60
70
Moc rekuperatora [%]
Wymiary zewnętrzne (bez stopek i mocowania pokrywy):
Wersja pozioma H
Wersja pionowa V
Rysunki poglądowe bez zachowania skali
80
90
100
Sterowniki
Każdą centrale APOwent można zestawić z jednym, z dwóch dostępnych sterowników:
MS14 sterownik mikroprocesorowy z wyświetlaczem graficznym i
sterowaniem przyciskami;
MS20 sterownik wyposażony w kolorowy dotykowy wyświetlacz,
ułatwiający jego obsługę;
Każdy sterownik realizuje identyczne funkcje zapewniając;
•
•
•
•
•
•
•
•
•
•
•
płynną regulację mocy centrali;
pełen tygodniowy harmonogram pracy;
możliwość ręcznej zmiany obrotów niezależnie od zaplanowanego harmonogramu.
automatyczne sterowanie by-passem;
obsługę gruntowego wymiennika ciepła;
sterowanie wstępną grzałką kanałową;
regulację sposobu oraz czasu odszraniania wymiennika;
dodatkowe wolne wejście które można wykorzystać na kilka sposobów:
◦ podłączenie higrostatu sterującego intensywnością wietrzenia;
◦ sygnał wietrzenia na żądanie;
◦ podpinając do instalacji alarmowej; w momencie załączenia alarmu następuje automatycznie przejście na
pierwszy bieg w celu uniknięcia zbędnego wentylowania;
◦ podpinając do instalacji przeciw pożarowej; w momencie wykrycia alarmu następuje oddymianie
pomieszczeń;
możliwość korelacji wydatków wentylatorów w celu dopasowania do instalacji o nierównomiernym oporze;
osobna korelacja oporów dla Gruntowego Wymiennika Ciepła;
możliwość obsługi wtórnej grzałki zarówno elektrycznej jak i wodnej (sterownik MS20N);
Dokładny opis funkcji sterownika znajduje się w osobnej instrukcji każdego z modeli.
