GEO5 Gabion

Transkrypt

GEO5 Gabion

Soli Boring Polska
Warszawa - Otwock 05 - 400
6554 736 07
Shopping center Czarna róża
Ing. Andrzej Adamczyk
www.soilboring.pl

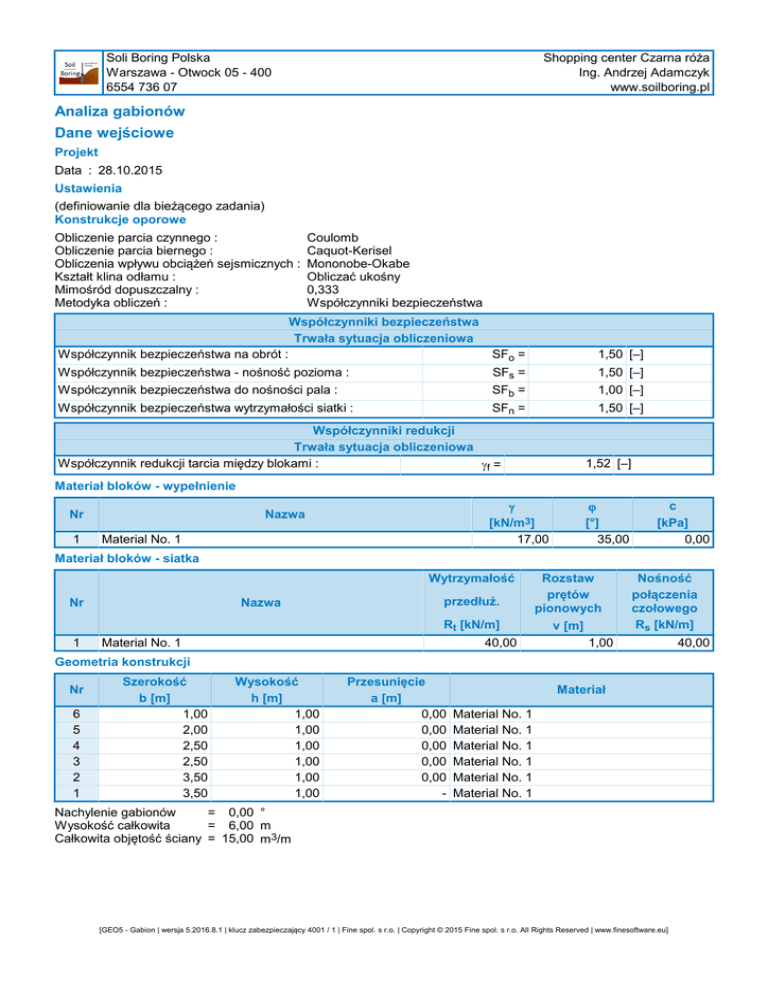

Analiza gabionów
Dane wejściowe
Projekt
Data : 28.10.2015
Ustawienia
(definiowanie dla bieżącego zadania)
Konstrukcje oporowe
Obliczenie parcia czynnego :
Obliczenie parcia biernego :
Obliczenia wpływu obciążeń sejsmicznych :
Kształt klina odłamu :
Mimośród dopuszczalny :
Metodyka obliczeń :
Coulomb
Caquot-Kerisel
Mononobe-Okabe
Obliczać ukośny
0,333
Współczynniki bezpieczeństwa
Współczynniki bezpieczeństwa
Trwała sytuacja obliczeniowa
Współczynnik bezpieczeństwa na obrót :
SFo =
1,50 [–]
Współczynnik bezpieczeństwa - nośność pozioma :
SFs =
1,50 [–]
Współczynnik bezpieczeństwa do nośności pala :
SFb =
1,00 [–]
Współczynnik bezpieczeństwa wytrzymałości siatki :
SFn =
1,50 [–]
Współczynniki redukcji
Współczynnik redukcji tarcia między blokami :
gf =
1,52 [–]
Materiał bloków - wypełnienie
Nr
1
g
[kN/m3]
17,00
Nazwa
Material No. 1
j
[°]
35,00
c
[kPa]
0,00
Materiał bloków - siatka
Wytrzymałość
Nr
Nazwa
przedłuż.
Rt [kN/m]
1
Material No. 1
40,00
Rozstaw
prętów
pionowych
v [m]
1,00
Nośność
połączenia
czołowego
Rs [kN/m]
Geometria konstrukcji
Nr
6
5
4
3
2
1
Szerokość
b [m]
1,00
2,00
2,50
2,50
3,50
3,50
Wysokość
h [m]
1,00
1,00
1,00
1,00
1,00
1,00
Przesunięcie
a [m]
0,00
0,00
0,00
0,00
0,00
-
Materiał
Material No. 1
Material No. 1
Material No. 1
Material No. 1
Material No. 1
Material No. 1
Nachylenie gabionów
= 0,00 °
Wysokość całkowita
= 6,00 m
Całkowita objętość ściany = 15,00 m3/m
[GEO5 - Gabion | wersja 5.2016.8.1 | klucz zabezpieczający 4001 / 1 | Fine spol. s r.o. | Copyright © 2015 Fine spol. s r.o. All Rights Reserved | www.finesoftware.eu]
40,00
Soli Boring Polska
6554 736 07
Nazwa : Geometria
www.soilboring.pl
Faza - obliczenia : 1 - 0
Soli Boring Polska
6554 736 07
www.soilboring.pl
Nazwa : Geometria
1,00
1,00
6
1,00
2,00
5
6,00
2,50
1,00
2,50
1,00
4
3
3,50
1,00
3,50
1,00
2
1
Parametry gruntu
Soil No. 1
Ciężar objętościowy :
Stan naprężeń :
Kąt tarcia wewnętrznego :
Spójność gruntu :
Kąt tarcia konstrukcja-grunt :
Grunt :
Ciężar właściwy szkieletu :
Porowatość <0.0 - 1.0> :
g = 20,00 kN/m3
efektywne
jef = 25,00 °
cef =
9,00 kPa
=
16,00
°
d
niespoisty
gs = 25,00 kN/m3
n =
0,30
Soil No. 2
Stan naprężeń :
Kąt tarcia konstrukcja-grunt :
Grunt :
Ciężar gruntu nawodn. :
g = 19,00 kN/m3
efektywne
jef = 30,00 °
cef =
5,00 kPa
=
16,00
°
d
niespoisty
gsat = 20,00 kN/m3
Profil geologiczny i przyporządkowane grunty
Nr
Warstwa
[m]
1
2
Przyporządkowany grunt
Szrafura
2,00 Soil No. 1
-
Soil No. 2
Soli Boring Polska
6554 736 07
www.soilboring.pl
Nazwa : Profil i przyporządkowanie
6
1
5
6,00
4
3
2
2
1
Fundament
Typ fundamentu : grunt - z profilu geologicznego
Kształt terenu
Teren za konstrukcją ma nachylenie 1: 5,00 (kąt nachylenia wynosi 11,31 °).
Wysokość nasypu wynosi 0,80 m, długość - 4,00 m.
Nazwa : Teren
1: 5,00
4,00
6
5
6,00
4
3
2
1
Soli Boring Polska
6554 736 07
www.soilboring.pl
Wpływ wody
Zwierciadło wody gruntowej znajduje się poniżej konstrukcji.
Zdefiniowane obciążenie powierzchniowe
Nr
1
Nr
1
Obciążenie
nowe
zmiana
Wart.1
[kN/m2]
Oddziaływ.
Tak
stałe
10,00
Wart.2
[kN/m2]
20,00
Wsp.X
x [m]
Długość
l [m]
4,50
Głębokość
z [m]
na
3,00
powierzchni
Nazwa
Surcharge No. 1
Odpór na licu konstrukcji
Odpór na licu konstrukcji: spoczynkowe
Grunt przed konstrukcją - Soil No. 2
Miąższość gruntu przed konstrukcją
Nachylenie gruntu przed konstrukcją
h = 0,70 m
b = -15,00 °
Ustawienia obliczeń fazy
Sytuacja obliczeniowa : trwała
Analiza Nr 1
Wyznaczone siły oddziałujące na konstrukcję
Fhor
Nazwa
Ciężar - ściana
Odpór na licu
Ciężar - klin odłamu
Parcie czynne
Surcharge No. 1
[kN/m]
0,00
-2,03
0,00
112,34
9,37
Miej.Przyłoż.
z [m]
-2,43
-0,23
-4,01
-2,11
-2,24
Fvert
[kN/m]
255,00
0,00
41,48
97,17
7,82
Miej.Przyłoż.
x [m]
1,40
0,00
2,18
3,01
2,93
Obliczeniowe
współczynnik
1,000
1,000
1,000
0,500
1,000
Sprawdzenie całej ściany
Sprawdzenie na obrót
Moment utrzymujący Mres = 616,55 kNm/m
Moment obracający Movr = 138,74 kNm/m
Współczynnik bezpieczeństwa = 4,44 > 1,50
Obrót - ściana SPEŁNIA WYMAGANIA
Sprawdzenie na przesuw
Siła pozioma utrzymująca Hres = 217,28 kN/m
Siła pozioma przesuwająca Hact = 63,51 kN/m
Przesuw - ściana SPEŁNIA WYMAGANIA
Sprawdzenie ogólne - ŚCIANA SPEŁNIA WYMAGANIA
Soli Boring Polska
6554 736 07
www.soilboring.pl
Nazwa : Analiza
6
41,48
5
255,00
6,00
4
12,21
74,26
3
2
2,03
1
+x
+z
Nośność gruntu
Siły oddziałujące w środku podstawy fundamentu
Moment
Siła Normalna
Nr
[kNm/m]
[kN/m]
1
139,74
352,88
Siła Tnąca
[kN/m]
63,51
Mimośród
[–]
0,113
Naprężenie
[kPa]
130,31
Siły charakterystyczne oddziałujące w środku podstawy fundamentu (wyznaczanie osiadań)
Moment
Siła Normalna
Siła Tnąca
Nr
[kNm/m]
[kN/m]
[kN/m]
1
139,74
352,88
63,51
Sprawdzenie nośności podłoża gruntowego pod fundamentem
Sprawdzenie mimośrodu
Max. mimośród siły normalnej
e
= 0,113
Maksymalny dozwolony mimośród ealw = 0,333
Mimośród siły normalnej SPEŁNIA WYMAGANIA
Sprawdzenie nośności podstawy fundamentu
Max. naprężenie w poziomie posadowienia s = 130,31 kPa
Nośność gruntu pod fundamentem
Rd = 210,00 kPa
Nośność gruntu pod fundamentem SPEŁNIA WYMAGANIA
Sprawdzenie ogólne - nośność podłoża gruntowego pod fundamentem SPEŁNIA WYMAGANIA
Soli Boring Polska
6554 736 07
www.soilboring.pl
Nazwa : Nośność
Faza - obliczenia : 1 - -1
6
5
6,00
4
3
2
130,31
130,31
1
Wymiarowanie Nr 1
Wyznaczone siły oddziałujące na konstrukcję
Fhor
Nazwa
Ciężar - ściana
Ciężar - klin odłamu
Parcie czynne
Surcharge No. 1
[kN/m]
0,00
0,00
81,81
7,13
Miej.Przyłoż.
z [m]
-2,02
-3,01
-1,71
-1,78
Fvert
[kN/m]
195,50
41,48
88,41
7,18
Miej.Przyłoż.
x [m]
1,29
2,18
2,96
2,88
Obliczeniowe
współczynnik
1,000
1,000
1,000
1,000
Sprawdzenie najbardziej wytężonego przekroju - nad blokiem nr 1
Sprawdzenie na obrót
Moment utrzymujący Mres = 625,76 kNm/m
Moment obracający Movr = 152,56 kNm/m
Sprawdzenie połączenia na obrót SPEŁNIA WYMAGANIA
Sprawdzenie na przesuw
Siła pozioma utrzymująca Hres = 232,87 kN/m
Siła pozioma przesuwająca Hact = 88,94 kN/m
Sprawdzenie połączenia na przesunięcie SPEŁNIA WYMAGANIA
Maksymalne parcie na najniższy blok
Wsp. redukcji przesunięcia poziom. bloku
Uśredniona wartość parcia na lico konstrukcji
Siła tnąca przenoszona poprzez tarcie
= 116,87 kPa
=
1,00
= 43,72 kPa
= 153,20 kN/m
Nośność w parciu bocznym :
Soli Boring Polska
6554 736 07
www.soilboring.pl
Nośność połączenia
= 40,00 kN/m
Wyznaczony stan naprężeń = 21,86 kN/m
Sprawdzenie na parcie boczne SPEŁNIA WYMAGANIA
Sprawdzenie połączenia bloków :
Nośność materiału siatki
= 40,00 kN/m
Wyznaczony stan naprężeń = 21,86 kN/m
Połączenie bloków SPEŁNIA WYMAGANIA
Nazwa : Wymiarowanie
6
5
6,00
41,48
195,50
120,45
10,12
4
3
2
+x
1
+z
Analiza stateczności zbocza
Dane wejściowe
Projekt
Ustawienia
(definiowanie dla bieżącego zadania)
Analiza stateczności
Obliczenia wpływu obciążeń sejsmicznych : Standard
Metodyka obliczeń :
obliczenia według EN 1997
Podejście obliczeniowe :
2 - redukcja oddziaływań i oporów
Oddziaływania stałe :
Współczynniki częściowe do oddziaływań (A)
Niekorzystne
1,35 [–]
gG =
Oddziaływania zmienne :
gQ =
1,50 [–]
Obciążenie hydrostatyczne :
gw =
1,35 [–]
Korzystne
1,00 [–]
0,00 [–]
Soli Boring Polska
6554 736 07
www.soilboring.pl
Współczynniki częściowe do oporów lub nośności (R)
Współczynnik redukcji odporu na powierzchni poślizgu :
gRs =
1,10 [–]
Warstwa
Nr
Lokalizacja warstwy
1
x
-15,00
-1,00
-1,00
0,00
Współrzędne punktów warstwy [m]
z
x
z
x
90,95
-3,61
94,00
-1,00
95,00
-1,00
96,00
-1,00
98,00
-1,00
99,00
-1,00
100,00
4,00
100,80
18,00
z
94,70
97,00
100,00
100,80
2
0,00
1,00
100,00
98,00
0,00
1,50
99,00
98,00
1,00
18,00
99,00
98,00
3
1,50
2,50
98,00
96,00
1,50
97,00
1,50
96,00
4
-1,00
2,50
94,00
96,00
2,50
18,00
94,00
96,00
2,50
95,00
5
-3,61
94,00
-1,00
94,00
-1,00
94,70
Parametry gruntów - naprężenia efektywne
Nr
Nazwa
Szrafura
jef
cef
g
[°]
[kPa]
[kN/m3]
1
Soil No. 1
25,00
9,00
20,00
2
Soil No. 2
30,00
5,00
19,00
Soli Boring Polska
6554 736 07
www.soilboring.pl
Parametry gruntów - wypór
Nr
Nazwa
1
Soil No. 1
2
Soil No. 2
Szrafura
gsat
gs
n
[kN/m3]
[kN/m3]
[–]
25,00
0,30
20,00
Parametry gruntu
Soil No. 1
Stan naprężeń :
Ciężar właściwy szkieletu :
Porowatość <0.0 - 1.0> :
g = 20,00 kN/m3
efektywne
jef = 25,00 °
cef =
9,00 kPa
=
25,00
kN/m3
gs
n =
0,30
Soil No. 2
Stan naprężeń :
Ciężar gruntu nawodn. :
g = 19,00 kN/m3
efektywne
jef = 30,00 °
cef =
5,00 kPa
gsat = 20,00 kN/m3
Elementy sztywne
Nr
1
Nazwa
Szrafura
g
[kN/m3]
Materiał ściany
17,00
Przyporządkowanie i powierzchnie
Nr
1
2
Lokalizacja powierzchni
Współrzędne punktów powierzchni [m]
Przyporządkowany
x
z
x
z
grunt
0,00
99,00
1,00
99,00
Soil No. 1
1,00
98,00
1,50
98,00
18,00
98,00
18,00
100,80
4,00
100,80
0,00
100,00
18,00
1,50
1,50
96,00
98,00
96,00
18,00
1,50
2,50
98,00
Soil No. 2
97,00
96,00
Soli Boring Polska
6554 736 07
Nr
Lokalizacja powierzchni
3
www.soilboring.pl
Współrzędne punktów powierzchni [m]
Przyporządkowany
x
z
x
z
grunt
-1,00
94,00
2,50
94,00
Materiał ściany
2,50
95,00
2,50
96,00
1,50
96,00
1,50
97,00
1,50
98,00
1,00
98,00
1,00
99,00
0,00
99,00
0,00
100,00
-1,00
100,00
-1,00
99,00
-1,00
98,00
-1,00
97,00
-1,00
96,00
-1,00
95,00
-1,00
94,70
4
-1,00
-3,61
94,00
94,00
-1,00
5
-3,61
-15,00
18,00
2,50
-1,00
94,00
85,95
96,00
95,00
94,00
-15,00
18,00
2,50
2,50
94,70
Soil No. 2
90,95
Soil No. 2
85,95
96,00
94,00
Obciążenie
Nr
1
Rodzaj
trapezowe
Oddziaływanie
stałe
Lokalizacja Początek Długość SzerokośćNachylenie
z [m]
na
powierzchni
x [m]
l [m]
x = 4,50
l = 3,00
b [m]
a [°]
0,00
q, q1, f, F
10,00
Wartość
q2
jednostka
20,00 kN/m2
Nazwy obciążeń
Nr
1
Nazwa
Surcharge No. 1
Woda
Rodzaj wody : Brak wody
Spękanie tensyjne
Spękanie tensyjne nie zostało zdefiniowane.
Obciążenie sejsmiczne
Nie uwzględniono obciążeń sejsmicznych.
Ustawienia obliczeń fazy
Sytuacja obliczeniowa : trwała
Wyniki (Faza budowy 1)
Obliczenie 1
Kołowa powierzchnia poślizgu
Środek :
Promień :
Parametry powierzchni poślizgu
-4,44 [m]
Kąty :
z=
104,31 [m]
R=
12,41 [m]
Powierzchnia poślizgu po optymalizacji.
x=
a1 =
-19,94 [°]
a2 =
73,57 [°]
Analiza stateczności zbocza (Bishop)
Soli Boring Polska
6554 736 07
Suma sił aktywnych :
Suma sił biernych :
Fa =
Fp =
www.soilboring.pl
648,42 kN/m
813,62 kN/m
Moment przesuwający : Ma = 8046,87 kNm/m
Moment utrzymujący : Mp = 9179,10 kNm/m
Wykorzystanie : 87,7 %
Stateczność zbocza SPEŁNIA WYMAGANIA
Nazwa : Obliczenia

GEO5 Gabion

Transkrypt

Podobne dokumenty

GEO5 Stateczność zbocza skalnego

GEO5 Mikropal

GEO5 Nasypy zbrojone

GEO5 Ściana kątowa

GEO5 Pal

GEO5 Fundament bezpośredni

VOLLMACHT Upoważnienie

Masa maszyny od 1,5 do 12 ton

Naga noc.mus - Seweryn Krajewski Fundacja
