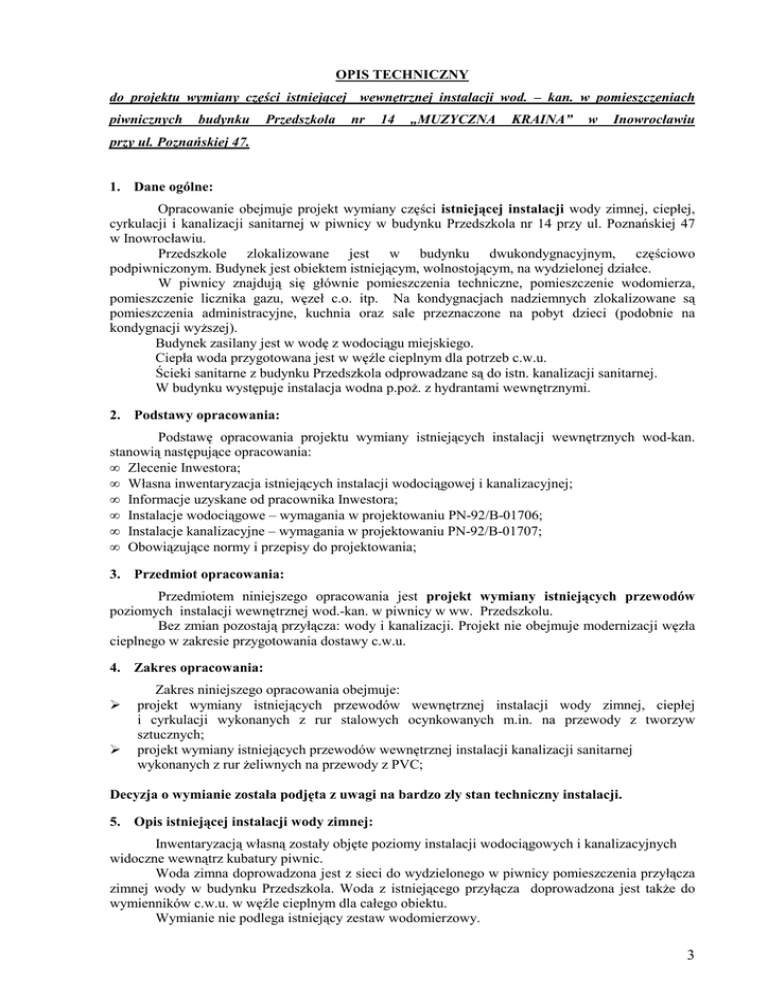

OPIS TECHNICZNY
do projektu wymiany części istniejącej wewnętrznej instalacji wod. – kan. w pomieszczeniach
piwnicznych
budynku
Przedszkola
nr
14
„MUZYCZNA
KRAINA”
w
Inowrocławiu
przy ul. Poznańskiej 47.
1. Dane ogólne:
Opracowanie obejmuje projekt wymiany części istniejącej instalacji wody zimnej, ciepłej,
cyrkulacji i kanalizacji sanitarnej w piwnicy w budynku Przedszkola nr 14 przy ul. Poznańskiej 47
w Inowrocławiu.
Przedszkole zlokalizowane jest w budynku dwukondygnacyjnym, częściowo
podpiwniczonym. Budynek jest obiektem istniejącym, wolnostojącym, na wydzielonej działce.
W piwnicy znajdują się głównie pomieszczenia techniczne, pomieszczenie wodomierza,
pomieszczenie licznika gazu, węzeł c.o. itp. Na kondygnacjach nadziemnych zlokalizowane są
pomieszczenia administracyjne, kuchnia oraz sale przeznaczone na pobyt dzieci (podobnie na
kondygnacji wyższej).
Budynek zasilany jest w wodę z wodociągu miejskiego.
Ciepła woda przygotowana jest w węźle cieplnym dla potrzeb c.w.u.
Ścieki sanitarne z budynku Przedszkola odprowadzane są do istn. kanalizacji sanitarnej.
W budynku występuje instalacja wodna p.poż. z hydrantami wewnętrznymi.
2. Podstawy opracowania:
Podstawę opracowania projektu wymiany istniejących instalacji wewnętrznych wod-kan.
stanowią następujące opracowania:
• Zlecenie Inwestora;
• Własna inwentaryzacja istniejących instalacji wodociągowej i kanalizacyjnej;
• Informacje uzyskane od pracownika Inwestora;
• Instalacje wodociągowe – wymagania w projektowaniu PN-92/B-01706;
• Instalacje kanalizacyjne – wymagania w projektowaniu PN-92/B-01707;
• Obowiązujące normy i przepisy do projektowania;
3. Przedmiot opracowania:
Przedmiotem niniejszego opracowania jest projekt wymiany istniejących przewodów
poziomych instalacji wewnętrznej wod.-kan. w piwnicy w ww. Przedszkolu.
Bez zmian pozostają przyłącza: wody i kanalizacji. Projekt nie obejmuje modernizacji węzła
cieplnego w zakresie przygotowania dostawy c.w.u.
4. Zakres opracowania:
Zakres niniejszego opracowania obejmuje:
projekt wymiany istniejących przewodów wewnętrznej instalacji wody zimnej, ciepłej
i cyrkulacji wykonanych z rur stalowych ocynkowanych m.in. na przewody z tworzyw
sztucznych;
projekt wymiany istniejących przewodów wewnętrznej instalacji kanalizacji sanitarnej
wykonanych z rur żeliwnych na przewody z PVC;
Decyzja o wymianie została podjęta z uwagi na bardzo zły stan techniczny instalacji.
5. Opis istniejącej instalacji wody zimnej:
Inwentaryzacją własną zostały objęte poziomy instalacji wodociągowych i kanalizacyjnych
widoczne wewnątrz kubatury piwnic.
Woda zimna doprowadzona jest z sieci do wydzielonego w piwnicy pomieszczenia przyłącza
zimnej wody w budynku Przedszkola. Woda z istniejącego przyłącza doprowadzona jest także do
wymienników c.w.u. w węźle cieplnym dla całego obiektu.
Wymianie nie podlega istniejący zestaw wodomierzowy.
3
Instalacja w stanie istniejącym wykonana jest z rur stalowych ocynkowanych. Przewody
rozdzielcze wodociągowe prowadzone są wraz z innymi przewodami instalacyjnymi i kablami po
ścianach i pod stropami korytarzy piwnic. W części niepodpiwniczonej budynku część poziomów
instalacji wodnej prowadzona jest w kanale półprzełazowym.
W piwnicach znajdują się podejścia do pionów. Część odcinków rur i podejść pod piony
wykonana jest z rur tworzywowych. Cała instalacja wodociągowa nie jest izolowana termicznie.
6. Opis projektowanej instalacji wody zimnej:
Projektuje się wymianę istniejącej instalacji zimnej wody obejmującą podejścia od poziomów
w piwnicy do pionów.
Główne przewody instalacji wody zimnej oraz pion p.poż. należy wykonać z rur stalowych
ocynkowanych łączonych na kształtki gwintowane (ze względu na hydranty p.poż.).
Instalacja wody zimnej wewnątrz budynku rozprowadzona zostanie do wszystkich punktów
poboru w węzłach sanitarnych, kuchni, zmywalni, pralni, dla potrzeb p.poż. itp. rozmieszczonych
zgodnie z projektem.
Przewody wody zimnej w części podpiwniczonej prowadzić po starej trasie tj. pod stropem
piwnicy. Przewody należy prowadzić równolegle do przewodów c.w.u. oraz cyrkulacji.
Przewody mocować do konstrukcji budynku za pomocą typowych wsporników. Odgałęzienia
do poszczególnych węzłów socjalno-sanitarnych prowadzić w bruzdach ściennych na wysokości
30 cm nad posadzką. Przejścia przez przegrody budowlane wykonać w tulejach osłonowych,
a przestrzenie miedzy tuleją a przewodem wypełnić pianką poliuretanową.
Przewody wody zimnej należy zabezpieczyć przed skraplaniem się poprzez owinięcie otuliną
z pianki polietylenowej o grubości izolacji 20-35 mm.
Średnice wymienianych rur dostosować do stanu istniejącego!
Instalację wewnętrzną do poszczególnych urządzeń i przyborów wykonać z rur i kształtek
polipropylenowych „PP” typ 3 do wewnętrznych instalacji na ciśnienie PN-10. Montaż wykonać
zgodnie z instrukcją producenta, którego asortyment rur zastosowano i zgodnie z normą
ZN-94/MP/TS-1994.
Podejścia do przyborów sanitarnych zaleca się wykonać z rur i kształtek łączonych przez
zgrzewanie. Proponuje się stosować rury posiadające wkładkę stalową chromowaną gwintowaną
zmniejszającą w znacznym stopniu wydłużenia kompensacyjne i umożliwiające połączenie ze stalą
lub inne o podobnej charakterystyce.
Na każdym odejściu od pionu do przyborów przewidzieć zawór odcinający kulowy.
Na podejściach do zaworów czerpalnych ze złączką do węża należy zamontować
bezpieczniki przepływów zwrotnych odpowiadające 3 kategorii klasyfikacji płynów, o symbolu CA.
Odgałęzienia boczne do przyborów umieścić pod tynkiem i płytkami.
Po wykonaniu instalacji przed zamontowaniem armatury przeprowadzić próbę ciśnienia 10
bar.
W trakcie realizacji robót należy ściśle przestrzegać ustaleń instrukcji producentów rur.
Trasy przewodów wg części graficznej opracowania.
Szczegóły przebiegu rurociągów uzgodnić z Inwestorem na etapie wykonawczym.
7. Instalacja wewnętrzna p. pożarowa:
Zasilanie hydrantów z instalacji wody zimnej gospodarczej, przewodami z rur stalowych
ocynkowanych. Na instalacji hydrantowej, zainstalować należy zawór antyskażeniowy.
Przyjmuje się dwa jednocześnie czynne hydranty p.poż. Ф 25 o wydajności 1,0 l/s każdy.
Zapotrzebowanie wody p.poż.:
Qp.poż =2 x 1,0 = 2,0 l/s
Lokalizacja wg stanu istniejącego.
8. Instalacja ciepłej wody i cyrkulacji:
Ciepła woda użytkowa dla całego budynku przygotowywana jest w węźle cieplnym.
4
Przewody wody ciepłej oraz cyrkulacji prowadzić pod stropem piwnic obok przewodów wody
zimnej. Przebieg instalacji poprowadzono po trasach istniejących.
Prowadzenie przewodów pokazano w części graficznej opracowania.
Instalację wykonać z rur i kształtek polipropylenowych z wkładką aluminiową, zgrzewanych.
Przewody należy układać ze spadkiem 0,5÷1,0% w kierunku przyłącza lub przyborów.
Przejścia przewodów przez ściany prowadzić w rurach ochronnych. Przewody wody ciepłej
izolować otuliną z pianki polietylenowej grubości 2,5 cm i montować z zachowaniem zasady
kompensacji termicznej.
Przewody ciepłej wody użytkowej prowadzić równolegle do przewodów wody zimnej. W
węzłach sanitarnych instalacje wody ciepłej poprowadzić w bruzdach ściennych.
Do przygotowania ciepłej wody zastosować zawory mieszające termostatyczne z blokadą
przeciwpoparzeniową.
W trakcie realizacji robót należy ściśle przestrzegać ustaleń instrukcji producentów rur.
Trasy przewodów wg części graficznej opracowania.
Średnice wymienianych rur dostosować do stanu istniejącego!
Szczegóły przebiegu rurociągów uzgodnić z Inwestorem na etapie wykonawczym.
9. Instalacja wewnętrzna kanalizacji sanitarnej:
Ścieki sanitarne z budynku Przedszkola odprowadzane są do istn. kanalizacji sanitarnej.
Instalację należy włączyć do istniejącego przyłącza kanalizacji sanitarnej na terenie działki
(do pierwszej studni od budynku).
Kanalizacja w budynku na poziomie piwnic wykonana jest głównie z rur żeliwnych ułożonych
pod stropem piwnicy. Niektóre odpływy z pionów i kanały wykonane są z nowych rur PVC.
Wymiana rur na poziomie piwnic dotyczy głównie odcinków kanałów zbiorczych.
Wymianie podlegać będą istniejące rury żeliwne w obrębie pomieszczeń piwnicznych oraz
pozostałe elementy żeliwne na wyższych kondygnacjach, które nie zostały jeszcze wymienione na
tworzywowe (tj. trójniki wystające z posadzek np. w jarzyniarni bądź piony kanalizacyjne
np. w zmywalni na parterze).
Wymieniane przewody prowadzić po istniejących trasach tj, pod stropem piwnicy.
Wewnętrzne instalacje kanalizacyjne zaprojektowano zgodnie z wymaganiami normy
PN-92/B-01707.
Piony kanalizacyjne wyprowadzić jako przewody wentylacyjne do wysokości 0,50 do 1,00m
ponad dach.
Całość kanalizacji wewnętrznej w pomieszczeniach należy wykonać z rur i kształtek
kanalizacyjnych kielichowych, przystosowanych do kanalizacji wewnętrznych, łączonych
na uszczelkę gumową (wg PN-ENV 1452-6 : 2002). Montaż rur i kształtek zgodnie
z wymaganiami instrukcji opracowanej przez producenta.
Przewody odpływowe i podłączenia do przyborów należy układać zgodnie z wymaganiami
zawartymi w normie PN-81/B-10700/01 oraz PN-92/B-10735.
Czyszczenie instalacji umożliwione będzie poprzez rewizje zamontowane na pionach.
Poziome odcinki instalacji kanalizacyjnej prowadzić ze spadkami w kierunku odpływu
zgodnie z normą PN-92/B-01707.
Instalację kanalizacyjną poprowadzić w bruzdach ściennych, a piony kanalizacyjne obudować.
W pomieszczeniu kuchni na piętrze należy zamontować nowy wpust podłogowy ze stali
nierdzewnej.
Kanalizację sanitarną przebiegającą na korytarzu pod stropem (od pionu z kuchni na
piętrze do pionu w zmywalni na parterze) należy obudować.
Rozprowadzenie przewodów pokazano w części graficznej opracowania.
Średnice wymienianych przewodów kanalizacyjnych dostosować do stanu istniejącego!
Szczegóły przebiegu przewodów uzgodnić z Inwestorem na etapie wykonawczym.
10. Uwagi końcowe:
Całość projektowanych robót należy wykonać zgodnie z obowiązującymi warunkami
technicznymi i normami, a w szczególności PN-92/B-01706, PN-92/B-01707, PN-92/B-10735,
5
PN 81/B-10700/01, PN-EN 1717:2003, PN-EN 12056:2002 i PN-ENV 12108:2002 oraz „Warunkami
technicznymi wykonania i odbioru instalacji wodociągowych – COBRTI – INSTAL – zeszyt 7” 2003
rok.
Roboty montażowe prowadzić zgodnie z instrukcjami montażu opracowanymi przez
producenta lub dystrybutora rur, przestrzegając przepisów BHP.
Wszystkie materiały zastosowane powinny być zgodne z obowiązującymi normami lub
posiadać aktualną aprobatę techniczną.
W związku z istniejącymi instalacjami w budynku, wszelkie przebicia należy wykonywać
ze szczególną ostrożnością.
11. Informacje dotyczące bezpieczeństwa i ochrony zdrowia:
11.1. Zakres robot:
Informacja dotyczy wykonania instalacji wod-kan i c.w.u.. w wyżej wymienionym
budynku na poziomie piwnic.
11.2. Wykaz obiektów:
Instalacja będzie wykonywana w obrębie kubatury piwnic wyżej wymienionego
budynku.
11.3. Zagrożenia wynikające ze sposobu zagospodarowania terenu:
Nie występują.
11.4. Zagrożenia w trakcie realizacji robót:
Zagrożenie może stwarzać: używanie niesprawnych narzędzi elektrycznych, wykonywanie
przekuć w ścianach i stropach wykonywanych elektronarzędziami oraz upadek z wysokości.
11.5. Instruktaż pracowników:
Przed przystąpieniem do realizacji robót należy przeprowadzić instruktaż stanowiskowy
pracowników. Instruktaż powinien składać się z części teoretycznej i praktycznej i powinien
obejmować cały zakres prac występujących w zakresie tej inwestycji. Wszystkie zatrudnione na
budowie osoby winny być szkolone w zakresie BHP.
11.6. Środki techniczne i organizacyjne:
- przeprowadzenie instruktażu stanowiskowego pracowników;
- montaż instalacji powinny wykonywać osoby mające odpowiednie kwalifikacje zawodowe;
- dopuszczać do pracy tylko osoby przeszkolone w zakresie b.h.p.;
- sprzęt elektryczny używany na budowie powinien być po terminowej kontroli i sprawny;
- rusztowania robocze powinny odpowiadać wymaganiom Dz.U. nr 47 rozdz.8 i 9;
- zapewnić wykonywanie specjalistycznych prac osobom posiadającym odpowiednie uprawnienia;
- stosować się do Rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy z dnia 28.08.2003 oraz do poszczególnych przepisów b.h.p.
charakterystycznych dla wykonywania niniejszej inwestycji.
