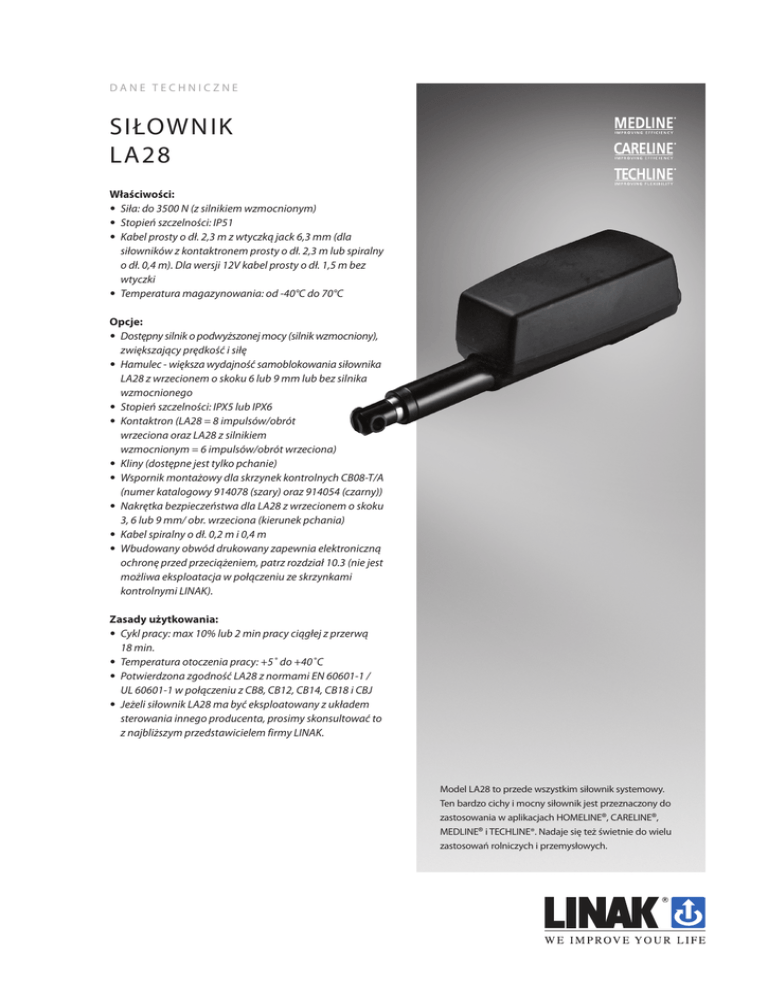

siłownik la28

DANE TECHNICZNE
SIŁOWNIK
LA28
Właściwości:
• Siła: do 3500 N (z silnikiem wzmocnionym)
• Stopień szczelności: IP51
• Kabel prosty o dł. 2,3 m z wtyczką jack 6,3 mm (dla
siłowników z kontaktronem prosty o dł. 2,3 m lub spiralny
o dł. 0,4 m). Dla wersji 12V kabel prosty o dł. 1,5 m bez
wtyczki
• Temperatura magazynowania: od -40°C do 70°C
Opcje:
• Dostępny silnik o podwyższonej mocy (silnik wzmocniony),
zwiększający prędkość i siłę
• Hamulec - większa wydajność samoblokowania siłownika
LA28 z wrzecionem o skoku 6 lub 9 mm lub bez silnika
wzmocnionego
• Stopień szczelności: IPX5 lub IPX6
• Kontaktron (LA28 = 8 impulsów/obrót
wrzeciona oraz LA28 z silnikiem
wzmocnionym = 6 impulsów/obrót wrzeciona)
• Kliny (dostępne jest tylko pchanie)
• Wspornik montażowy dla skrzynek kontrolnych CB08-T/A
(numer katalogowy 914078 (szary) oraz 914054 (czarny))
• Nakrętka bezpieczeństwa dla LA28 z wrzecionem o skoku
3, 6 lub 9 mm/ obr. wrzeciona (kierunek pchania)
• Kabel spiralny o dł. 0,2 m i 0,4 m
• Wbudowany obwód drukowany zapewnia elektroniczną
ochronę przed przeciążeniem, patrz rozdział 10.3 (nie jest
możliwa eksploatacja w połączeniu ze skrzynkami
kontrolnymi LINAK).
Zasady użytkowania:
• Cykl pracy: max 10% lub 2 min pracy ciągłej z przerwą
18 min.
• Temperatura otoczenia pracy: +5˚ do +40˚C
• Potwierdzona zgodność LA28 z normami EN 60601-1 /
UL 60601-1 w połączeniu z CB8, CB12, CB14, CB18 i CBJ
• Jeżeli siłownik LA28 ma być eksploatowany z układem
sterowania innego producenta, prosimy skonsultować to
z najbliższym przedstawicielem firmy LINAK.
Model LA28 to przede wszystkim siłownik systemowy.
Ten bardzo cichy i mocny siłownik jest przeznaczony do
zastosowania w aplikacjach HOMELINE®, CARELINE®,
MEDLINE® i TECHLINE®. Nadaje się też świetnie do wielu
zastosowań rolniczych i przemysłowych.
LA28 z silnikiem standardowym
Specyfikacja techniczna:
Numer katalogowy
Pchanie
maks.
Ciągnięcie
maks.
*Samoczynna
blokada maks.
(N) (ciągnięcie)
(N)
*Samoczynna
blokada
maks.
(N)
(pchanie)
(N)
286XXX-XXXXX0XX
2500
2500
2000
285XXX-XXXXX0XX
2000
2000
281XXX-XXXXX0XX
2000
284XXX-XXXXX0XX
Skok
Szybkość typowa
(mm/s)
Obciążenie
Standardowa
długość skoku
(mm)
Typowe
natężenie
(A)
(mm/obr.
wrzeciona)
brak
pełne
Skokowo co
50 mm
24 V
2000
2
4,2
3,0
100 – 400
1,5
2000
2000
2,5
5,3
4.0
100 – 400
1,6
2000
2000
2000
3
7,0
4,8
100 – 400
1,5
1500
1500
1500
1500
4
9,5
6,7
100 – 400
1,6
284XXX-4XXXX0XX
1500
1500
1500
1500
4
9,5
6,7
100 – 400
1,6
282XXX-XXXXX0XX
1000
1000
500
500
6
14,3
9.6
100 – 400
1.5
282XXX-4XXXX0XX
1000
1000
1000
1000
6
12,7
9,6
100 – 400
1.5
283XXX-XXXXX0XX
800
800
200
200
9
21,1
14,5
100 – 600
1.5
283XXX-4XXXX0XX
800
800
800
800
9
20,9
10,7
100 – 600
2,4
287xxx-xxxxx0xx
800
800
0
0
12
25,8
17,1
100 – 600
1,9
287xxx-4xxxx0xx
800
800
300
300
12
24,8
15,1
100 – 600
1,9
Pchanie
maks.
Ciągnięcie
maks.
*Samoczynna
blokada maks.
(N) (ciągnięcie)
Skok
Standardowa
długość skoku
(mm)
Typowe
natężenie
(N)
(N)
*Samoczynna
blokada
maks.
(N)
(pchanie)
286XXX-XXXXX1XX
3500
2000
3500
285XXX-XXXXX1XX
3000
2000
281XXX-XXXXX1XX
2000
284XXX-XXXXX1XX
LA28 with “S” motor
Numer katalogowy
Szybkość typowa
(mm/s)
Obciążenie
(mm/obr.
wrzeciona)
brak
2000
2
3000
2000
2000
2000
2000
2000
284XXX-4XXXX1XX
2000
282XXX-XXXXX1XX
(A)
pełne
Skokowo co
50 mm
24 V
6,7
4,7
100 – 400
3,9
2,5
8,6
6,1
100 – 400
3,6
2000
3
10,8
8,4
100 – 400
2,9
1200
1200
4
14,6
10,3
100 – 400
3,6
2000
2000
2000
4
14,3
10,3
100 – 400
3,4
2000
2000
500
500
6
22,0
13,8
100 – 400
4,1
282XXX-4XXXX1XX
2000
2000
2000
2000
6
22,0
12,7
100 – 400
4,6
283XXX-XXXXX1XX
1500
1500
500
500
9
34,2
16,5
100 – 600
4,9
283XXX-4XXXX1XX
1500
1500
1500
1500
9
33,0
10,9
100 – 600
5,5
287XXX-XXXXX1XX
800
800
0
0
12
46,0
33,5
100 – 600
3,1
287XXX-XXXXX1XX
800
800
800
800
12
45,9
33,5
100 – 600
3,1
LA28 z silnikiem 12V
Numer katalogowy
Pchanie Ciągnięcie
maks.
maks.
(N)
(N)
*Samoczynna
blokada
maks.
(N)
(pchanie)
*Samoczynna
blokada maks.
(N) (ciągnięcie)
Skok
Szybkość typowa
(mm/s)
(mm/obr.
wrzeciona
Obciążenie
286XXX-XXXXX2XX
3500
2000
2000
2000
2
7,0
285XXX-XXXXX2XX
3000
2000
3000
2000
2,5
281XXX-XXXXX2XX
2000
2000
2000
2000
284XXX-XXXXX2XX
2000
2000
1500
284XXX-4XXXX2XX
2000
2000
282XXX-XXXXX2XX
2000
282XXX-4XXXX2XX
Standardowa
długość skoku
(mm)
Typowe
natężenie
(A)
Skokowo co
50 mm
12 V
3,2
100 – 400
6,9
8,6
3,6
100 – 400
6,6
3
10,2
6,2
100 – 400
4,9
1500
4
13,5
6,8
100 – 400
6,5
2000
2000
4
13,3
6,7
100 – 400
6,5
2000
500
500
6
19,9
8,2
100 – 400
7,7
2000
2000
2000
2000
6
19,8
7,0
100 – 400
8,5
283XXX-XXXXX2XX
1500
1500
0
0
9
28,9
11,7
100 – 600
7,9
283XXX-4XXXX2XX
1500
1500
1500
1500
9
28,9
11,7
100 – 600
7,9
287xxx-xxxxx2xx
800
800
800
800
12
32,0
16,0
100 – 600
5,9
287xxx-4xxxx2xx
800
800
800
800
12
32,0
16,0
100 – 600
5,9
brak
pełne
Powyższe dane uzyskano na podstawie pomiarów wykonanych na siłownikach podłączonych do stabilnego źródła prądu.
Kontaktron nie miał wpływu na uzyskane wartości.
Środki ostrożności:
• Maksymalne obciążenie w przypadku ciągnięcia wynosi 2000 N.
• Skrzynki kontrolne LINAK pozwalają na zwieranie zacisków silników siłowników, gdy siłowniki nie pracują. Takie rozwiązanie zapewnia
większą zdolność do samoblokowania siłownika. Jeżeli siłownik nie jest podłączony do szafki kontrolnej LINAK, zaciski silnika muszą
zostać zwarte, aby uruchomić samoczynną blokadę siłownika.
• Min. długość skoku dla LA28 z klinami wynosi 80 mm
• Zasilanie prądem elektrycznym siłownika LINAK musi zostać przerwane w przypadku przeciążenia lub kiedy siłownik dociera do swojego
położenia krańcowego.
• Temperatura otoczenia podczas pracy wynosi 22°C.
Dalsze informacje:
Poziom hałasu:
• LA28: dB (A) 45; metoda pomiarowa DS/EN ISO 3746, siłownik bez obciążenia
• LA28S: dB (A) 54; metoda pomiarowa DS/EN ISO 3746, siłownik bez obciążenia
Materiał:
• Otwory trzpienia są mocowane na stałe i nie mogą być odkręcane.
Zaślepka
Protective
Protective
cap
cap zabezpieczająca
“Crimped”
Otwór
stały piston rod eye
Akcesoria:
• Elektroniczny wyłącznik krańcowy CS16
• Elektroniczny wyłącznik krańcowy CS28 (wbudowany)
• Wyłącznik zabezpieczający SLS
Piston
without
(are
not
tested)
Piston
rod rod
without
eye eye
(are
not
tested)
Trzpień
bez
otworu
(nie
testowany)
LA28
Przykładowe zamówienie:
28 1
1
0
0 + 0
0
2 5 0
0
0
0
Kable:
Kable z wtykami jack
0 = prosty o dł. 2,38 m
0 = prosty o dł. 2,4 m z
kontaktronem
1 = prosty o dł. 1,13 m
1 = prosty o dł. 1,09 m z
kontaktronem
2 = spiralny o dł. 0,4 m
3 = spiralny o dł. 0,2 m
Stopień IP:
0 = IP51
1 = IP65
2 = IP66
Typ silnika:
0 = 24V
1 = 24V Silnik S
2 = 12V Silnik S (kabel bez wtyczki Dł. = 1,5 m)
Długość skoku
XXX = mm Max. 500 mm, wymaga skonsultowania z LINAK A/S
Min. 100 mm
Wym. zabudowy:
0 = standard
X = inne wymiary zabudowy
Opcja:
0 = brak
4 = hamulec
1 = nakrętka bezpieczeństwa 5 = hamulec z nakrętką
2 = kliny stalowe
bezpieczeństwa
3 = kliny stalowe z nakrętką bezpieczeństwa
Kolor:
+ = szary
- = czarny
Opcja:
0 = brak
Poz./CS:
0 = brak
R = kontaktron
Y = CS 28A (bez wtyczki 1,0 m)(bez IP65/66)
Z = CS 28B (bez wtyczki 1,0 m
Kabel pilota tylko w kolorze czarnym)
C = CS 28C (bez wtyczki 1,0 m pięciożyłowy
Kabel tylko w kolorze czarnym)
Tylny uchwyt
mocujący:
1 = standard
2 = obrócony o 90°
Typ wrzeciona:
1 = 3 mm
2 = 6 mm
3 = 9 mm
4 = 4 mm
5 = 2,5 mm
6 = 2 mm
7 = 12 mm
Typ siłownika
28 = LA28
4 = kabel o dł. 1,5 m bez wtyczki
5 = kabel o dł. 1,0 m bez wtyczki
X = inny kabel/ inna długość
Tolerancja długości przewodu
+/- 0.080m
(gwint pojedynczy)
(gwint dwukrotny)
(gwint trzykrotny)
(gwint dwukrotny)
(gwint pojedynczy)
(gwint pojedynczy)
(gwint czterokrotny)
Wymiary:
S + 160 LA28 (skok 3 lub 6 mm) i LA28 z silnikiem wzmocnionym
(z nakrętką lub bez nakrętki bezpieczeństwa)
S + 171 z klinami
S + 185 z nakrętką bezpieczeństwa i klinami
S + 192 z hamulcem
Żyła brązowa „+”
Żyła niebieska „-”
Wtyczka jack mono
Żyła brązowa „+”
Żyła czarna „-”
Żyła czarna „-”
Wtyczka jack stereo
Przekrój:
Wykresy:
LA28 z silnikiem standardowym: szybkość w zależności od obciążenia
Szybkość (mm/s)
30
25
Skok 12 mm
20
15
Skok 9 mm
Skok 6 mm
10
Skok 4 mm
5
Skok 3 mm
Skok 2,5 mm
Skok 2 mm
0
0
500
1000
1500
2000
2500
3000
Obciążenie (N)
LA28 z silnikiem standardowym: natężenie prądu w zależności od obciążenia
3
Skok 9 mm
Natężenie
2,5
Skok 12 mm
2
Skok 6 mm
1,5
Skok 4 mm Skok 2,5 mm
3mm
Skok 2 mm
1
0,5
0
0
500
1000
1500
2000
Obciążenie (N)
2500
3000
Wykresy:
Szybkość (mm/s)
LA28 z silnikiem „S”: szybkość w zależności od obciążenia
50
45
40
35
30
25
20
15
10
5
0
Skok 12mm
Skok 9 mm
Skok 6mm
Skok 4mm
Skok 2.5mm
3mm
0
500
1000
1500
2000
2500
3000
Skok 2mm
3500
4000
Obciążenie (N)
LA28 z silnikiem „S”: natężenie prądu w zależności od obciążenia
6
Skok 9mm
Natężenie
5
Skok 6mm
4
Skok 4mm
Skok 2.5mm
Skok 2mm
Skok 12mm
3
3mm
2
1
0
0
500
1000
1500
2000
2500
Obciążenie (N)
3000
3500
4000
Wykresy:
LA28 12V: szybkość w zależności od obciążenia
35
Skok 12 mm
Szybkość (mm/s)
30
25
20
15
Skok 4 mm
Skok 9 mm
Skok 3 mm
Skok 6 mm
10
Skok 2.5 mm
5
Skok 2 mm
0
0
500
1000
1500
2000
2500
3000
3500
4000
Obciążenie (N)
LA28 12V: natężenie prądu w zależności od obciążenia
9
7
Skok 12mm
6
2.5mm
Skok 4mm
Skok 2mm
Skok 3mm
5
4
3
2
1
0
0
500
1000
1500
2000
2500
Obciążenie (N)
Warunki Użytkowania
Za określenie przydatności produktów firmy LINAK do konkretnych zastosowań odpowiada użytkownik.
Firma LINAK dołożyła wszelkich starań, aby dostarczyć dokładne i aktualne informacje o swoich produktach.
Z uwagi na ciągły rozwój produkty firmy LINAK ulegają częstym zmianom, co odbywa się bez
wcześniejszego zawiadomienia. Z tego powodu firma LINAK nie może zagwarantować, że powyższe
informacje są prawdziwe i aktualne.
Firma LINAK dokłada wszelkich starań, aby realizować wszystkie zamówienia. Niemniej z tych samych
powodów, które podano wyżej, nie może zagwarantować pełnej dostępności każdego z wymienionych
produktów. Z tego względu firma LINAK zastrzega sobie prawo do wstrzymania sprzedaży niektórych
produktów, zamieszczonych na stronie internetowej lub w katalogach i innych wydanych przez siebie
materiałach.
Całość sprzedaży podlega standardowym warunkom sprzedaży i dostaw firmy LINAK. W celu uzyskania
kopii powyższego dokumentu, prosimy o kontakt z firmą LINAK.
3000
3500
4000
Copyright © LINAK 2009.06 . MA M9-13-045-L . Rozdział 5.5
Natężenie
Skok 6mm
Skok 9mm
8
