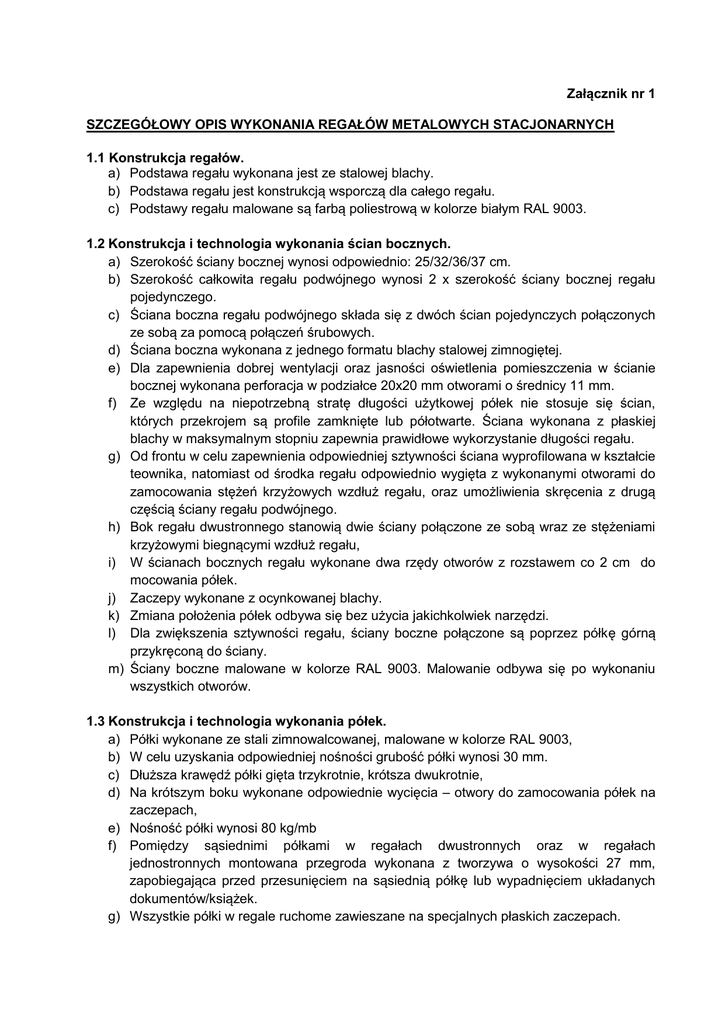

Załącznik nr 1
SZCZEGÓŁOWY OPIS WYKONANIA REGAŁÓW METALOWYCH STACJONARNYCH
1.1 Konstrukcja regałów.
a) Podstawa regału wykonana jest ze stalowej blachy.
b) Podstawa regału jest konstrukcją wsporczą dla całego regału.
c) Podstawy regału malowane są farbą poliestrową w kolorze białym RAL 9003.
1.2 Konstrukcja i technologia wykonania ścian bocznych.
a) Szerokość ściany bocznej wynosi odpowiednio: 25/32/36/37 cm.
b) Szerokość całkowita regału podwójnego wynosi 2 x szerokość ściany bocznej regału
pojedynczego.
c) Ściana boczna regału podwójnego składa się z dwóch ścian pojedynczych połączonych
ze sobą za pomocą połączeń śrubowych.
d) Ściana boczna wykonana z jednego formatu blachy stalowej zimnogiętej.
e) Dla zapewnienia dobrej wentylacji oraz jasności oświetlenia pomieszczenia w ścianie
bocznej wykonana perforacja w podziałce 20x20 mm otworami o średnicy 11 mm.
f) Ze względu na niepotrzebną stratę długości użytkowej półek nie stosuje się ścian,
których przekrojem są profile zamknięte lub półotwarte. Ściana wykonana z płaskiej
blachy w maksymalnym stopniu zapewnia prawidłowe wykorzystanie długości regału.
g) Od frontu w celu zapewnienia odpowiedniej sztywności ściana wyprofilowana w kształcie
teownika, natomiast od środka regału odpowiednio wygięta z wykonanymi otworami do
zamocowania stężeń krzyżowych wzdłuż regału, oraz umożliwienia skręcenia z drugą
częścią ściany regału podwójnego.
h) Bok regału dwustronnego stanowią dwie ściany połączone ze sobą wraz ze stężeniami
krzyżowymi biegnącymi wzdłuż regału,
i) W ścianach bocznych regału wykonane dwa rzędy otworów z rozstawem co 2 cm do
mocowania półek.
j) Zaczepy wykonane z ocynkowanej blachy.
k) Zmiana położenia półek odbywa się bez użycia jakichkolwiek narzędzi.
l) Dla zwiększenia sztywności regału, ściany boczne połączone są poprzez półkę górną
przykręconą do ściany.
m) Ściany boczne malowane w kolorze RAL 9003. Malowanie odbywa się po wykonaniu
wszystkich otworów.
1.3 Konstrukcja i technologia wykonania półek.
a) Półki wykonane ze stali zimnowalcowanej, malowane w kolorze RAL 9003,
b) W celu uzyskania odpowiedniej nośności grubość półki wynosi 30 mm.
c) Dłuższa krawędź półki gięta trzykrotnie, krótsza dwukrotnie,
d) Na krótszym boku wykonane odpowiednie wycięcia – otwory do zamocowania półek na
zaczepach,
e) Nośność półki wynosi 80 kg/mb
f) Pomiędzy sąsiednimi półkami w regałach dwustronnych oraz w regałach
jednostronnych montowana przegroda wykonana z tworzywa o wysokości 27 mm,
zapobiegająca przed przesunięciem na sąsiednią półkę lub wypadnięciem układanych
dokumentów/książek.
g) Wszystkie półki w regale ruchome zawieszane na specjalnych płaskich zaczepach.
1.4 Panele frontowe + opis panelu
a) Panele frontowe regałów wykonane w całości ze sklejki drewnianej, brzozowej,
suchotrwałej, grubości 10mm, lakierowanej lakierem bezbarwnym (półmat). Krawędzie
gładkie szlifowane, niefazowane, narożniki proste (bez zaokrągleń). Płyta mocowana do
metalowej konstrukcji regału za pomocą połączeń śrubowych/kołków przy użyciu kołków
drewnianych i masy akrylowej wypełniających ubytki powstałe po otworach
montażowych od strony zewnętrznej regału (ukryty montaż).
b) Każdy panel wyposażony w tabliczkę (kieszonka z bezbarwnej pleksi) do opisu regałów
o wymiarach: wysokość 65 mm i szerokość dostosowana do szerokości regału.
Tabliczka mocowana na panelu, na stałe, w miejscu uzgodnionym z zamawiającym.
1.5 Regał metalowy do prezentacji czasopism z uchylną półką
Regał metalowy do prezentacji czasopism z uchylną półką wykonany jest w sposób
identyczny jak pojedynczy regał na książki o głębokości półki 37 cm. Ilość półek w regale –
5 półek poziomych +1(zamykająca) i 5 półek uchylnych. Półki uchylne posiadają boczne
krawędzie tak ukształtowane by wraz z elementami umożliwiającymi uchylanie półki, była
możliwość stabilizacji półki w punkcie poziomego jej ustawienia co pozwala swobodnie
sięgać do czasopism leżących na poziomych stałych półkach. Każda półka posiada
2 ograniczniki – zderzaki teleskopowe, samohamowne, które zapewniają powolne opadanie
półki w końcowej fazie bez uderzania jedna o drugą. Półki uchylne na krawędziach mają
ograniczniki (wysokość 35 mm), by czasopisma nie mogły się zsuwać oraz na całej
długości kieszonkę z bezbarwnej pleksi, o wysokości równej krawędzi dolnej półki uchylnej.
 wysokość całkowita regałów – 1930 mm,
 głębokość półek - 37 cm,
 rozstaw między półkami poziomymi 340 mm,
 długość półek mierzona w osiach boków – 1000 mm
 regały ze stężeniami tylnymi – lepsza wentylacja
 ściany boczne regałów z wykonaną perforacją w podziałce 20x20 mm otworami
o średnicy 11 mm w postaci zamkniętych prostokątnych profili z blach zimnogiętych
z wycięciami na zawiesia i wypełnieniami (na styku z półkami nie może być
szczelin),
 regulacja rozstawu półek co 20mm, oddzielnie dla każdej półki (dot. półek
poziomych),
 wszystkie półki poziome łącznie z górną (zakrywającą) bez ostrych krawędzi
z systemem beznarzędziowego ich mocowania do boków regałów (ręcznie
mocowane zaczepy ułatwiające przekładanie półek), półki na dłuższych
krawędziach trzykrotnie gięte aby nie powodować skaleczeń oraz przetłaczane
w rogach dla zapewnienia odpowiedniej sztywności
 półki uchylne z elementami uchyłu, stabilizacji i teleskopowymi zderzakami
samohamownymi
 regały bez ostrych krawędzi,
 dopuszczalna nośność półki – 60 kg
Podstawy regału malowane są farbą poliestrową w kolorze białym RAL 9003.
Szkic regału poniżej, regały powinny być ustawione zgodnie z projektem aranżacji wnętrz
- załącznik (czytelnia+Informatorium+wypożyczalnia).
1.6 Wyposażenie dodatkowe:
1. Należy dostarczyć metalowe przegrody podwieszane, w ilości 1 szt na każdą półkę
użytkową (wszystkie regały oprócz regałów do prezentacji czasopism), które to
przegrody mocowane są do spodu półki górnej. Przegroda musi być odpowiednio
wygięta, aby zapewnić oparcie dla książek niższych i mniejszych, np. zdjęcie obok. Oba
końce przegrody zakończone elementem z tworzywa sztucznego. Elementy z tworzywa
odpowiednio ukształtowane do grubości półki, powodujące sztywne trzymanie się
przegrody. Przegroda malowana w kolorze RAL 9003.
Przegroda profilowana
podwieszana.
2. Należy dostarczyć kieszonkę z pleksi przezroczystej, o grubości 2mm (służy do
umieszczania wymiennych informacji na brzegach półki - można wsuwać w nie paski
papieru z dowolnymi napisami), na każdy regał górnej półki (ustawiony w pomieszczeniu
Wypożyczalni I piętro).
1.7 Wymagania ogólne dotyczące jakości wykonania regałów oraz produkcji regałów.
1. Certyfikat jakości ISO EN ISO 9001:2008 wystawiony na firmę oferenta w zakresie
2. minimalnym na dostawę, montaż i serwis systemów regałowych Klasyfikacja w zakresie
reakcji na ogień według PN-EN 13501-1+A1: 2010
3. Świadectwo Bezpieczeństwa Pracy
4. Certyfikat zgodności z polskimi normami: PN-M-78320:1978; PN-M-78321:1988
5. Atest Higieniczny
Regały metalowe - zestawienie:
Wykaz mebli metalowych o symbolach:
I piętro:
I - Regał metalowy jednostronny – 4 półki użytkowe ( rozstaw m/p 27 cm, wysokość
128 cm, głębokość 25 cm, szerokość 100 cm)-31 szt.
Ia - Regał metalowy jednostronny – 4 półki użytkowe ( rozstaw m/p 27 cm, wysokość
128 cm, głębokość 25 cm, szerokość 90 cm)-2 szt.
IV - Regał metalowy jednostronny – 7 półek użytkowych (rozstaw m/p 27 cm, wysokość
218 cm, głębokość 25 cm, szerokość 100 cm)-21 szt.
IVa - Regał metalowy jednostronny – 7 półek użytkowych (rozstaw m/p 27 cm,
wysokość 218 cm, głębokość 25 cm, szerokość 60 cm)-4 szt.
IVb - Regał metalowy jednostronny – 7 półek użytkowych (rozstaw m/p 27 cm,
wysokość 218 cm, głębokość 25 cm, szerokość 90 cm)-1 szt.
V - Regał metalowy dwustronny – 5 półek użytkowych (rozstaw m/p 27 cm, wysokość
158 cm, głębokość 50 cm, szerokość 100 cm)-62 szt.
Va - Regał metalowy jednostronny – 5 półek użytkowych (rozstaw m/p 27 cm,
wysokość 158 cm, głębokość 25cm, szerokość 60cm)-7 szt.
XI- Regał metalowy jednostronny –6 półek użytkowe (rozstaw m/p 32 cm, wysokość
218 cm, głębokość 25 cm, szerokość 100 cm)—6 szt.
XIa- Regał metalowy jednostronny –6 półek użytkowe (rozstaw m/p 32 cm, wysokość
218 cm, głębokość 25 cm, szerokość 60 cm)-2 szt.
XIb- Regał metalowy jednostronny –6 półek użytkowe (rozstaw m/p 32 cm, wysokość
218 cm, głębokość 25 cm, szerokość 90cm)-1 szt.
XIc- Regał metalowy dwustronny –6 półek użytkowe (rozstaw m/p 32 cm, wysokość
218 cm, głębokość 50 cm, szerokość 90cm)-3 szt.
XIII- Regał metalowy dwustronny – 3 półki użytkowe wraz ze skrzynią ze sklejki
drewnianej na płyty winylowe o wysokości 30 cm (rozstaw m/p 27 cm, wysokość 98
cm, głębokość 64 cm, szerokość 100 cm)-4 szt.
*regał powinien mieć całkowitą wysokość 128 cm (98 cm regał + 30 cm skrzynia)
Piętro II
II - Regał metalowy jednostronny do prezentacji prasy – 5 półek użytkowych (rozstaw
m/p 34 cm, wysokość 193 cm, głębokość 37 cm, szerokość 100 cm)-11 szt.
II a - Regał metalowy jednostronny do prezentacji prasy – 5 półek użytkowych (rozstaw
m/p 34 cm, wysokość 193 cm, głębokość 37 cm, szerokość 90 cm)-1 szt.
III - Regał metalowy jednostronny – 6 półek użytkowych (rozstaw m/p 31 cm, wysokość
212 cm, głębokość 25 cm, szerokość 100 cm)-23 szt.
IIIa - Regał metalowy jednostronny – 6 półek użytkowych (rozstaw m/p 31 cm,
wysokość 212 cm, głębokość 25 cm, szerokość 60 cm)-2 szt.
IIIb - Regał metalowy jednostronny – 6 półek użytkowych (rozstaw m/p 31 cm,
wysokość 212 cm, głębokość 25 cm, szerokość 90 cm)-2 szt.
VI- Regał metalowy dwustronny – 5 półek użytkowych (rozstaw m/p 31 cm, wysokość
178cm, głębokość 50 cm, szerokość 100 cm)-62 szt.
VI a- Regał metalowy dwustronny – 5 półek użytkowych (rozstaw m/p 31 cm, wysokość
178cm, głębokość 64 cm, szerokość 100 cm)-8 sztuk
VII - Regał metalowy dwustronny – 2 półki użytkowe (rozstaw m/p 50 cm, wysokość
114cm, głębokość 72 cm, szerokość 100 cm)-6 sztuk
VIII - Regał metalowy dwustronny – 3 półki użytkowe (rozstaw m/p 40 cm, wysokość
137cm, głębokość 64 cm, szerokość 100 cm)- 8 sztuk
IX - Regał metalowy dwustronny – 3 półki użytkowe (rozstaw m/p 31 cm, wysokość 110
cm, głębokość 50 cm, szerokość 100 cm)-12 szt.
X- Regał metalowy dwustronny – 2 półki użytkowe (rozstaw m/p 31 cm, wysokość 76
cm, głębokość 64 cm, szerokość 100 cm)-20 szt.
XII- Regał metalowy jednostronny – 4 półki użytkowe (rozstaw m/p 50 cm, wysokość
220 cm, głębokość 36 cm, szerokość 100 cm)-7 szt.
