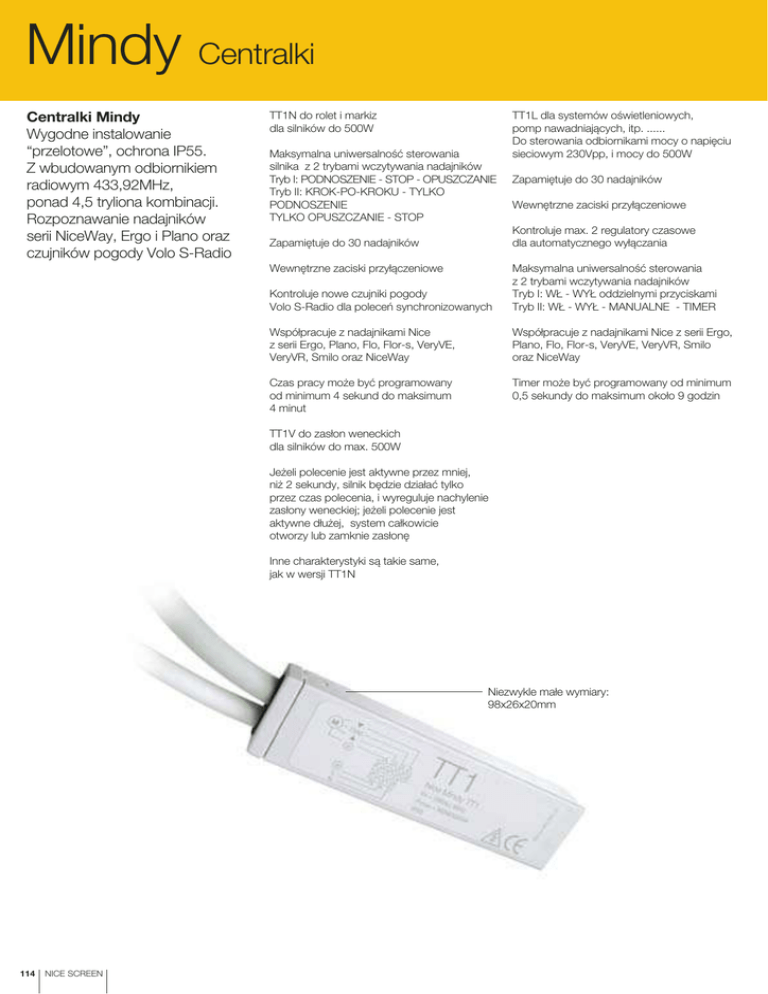

Specyfikacja PDF

Mindy Centralki
Centralki Mindy
Wygodne instalowanie
“przelotowe”, ochrona IP55.
Z wbudowanym odbiornikiem
radiowym 433,92MHz,
ponad 4,5 tryliona kombinacji.
Rozpoznawanie nadajników
serii NiceWay, Ergo i Plano oraz
czujników pogody Volo S-Radio
TT1N do rolet i markiz
dla silników do 500W
Maksymalna uniwersalność sterowania
silnika z 2 trybami wczytywania nadajników
Tryb I: PODNOSZENIE - STOP - OPUSZCZANIE
Tryb II: KROK-PO-KROKU - TYLKO
PODNOSZENIE
TYLKO OPUSZCZANIE - STOP
TT1L dla systemów oświetleniowych,
pomp nawadniających, itp. ......
Do sterowania odbiornikami mocy o napięciu
sieciowym 230Vpp, i mocy do 500W
Zapamiętuje do 30 nadajników
Wewnętrzne zaciski przyłączeniowe
Kontroluje max. 2 regulatory czasowe
dla automatycznego wyłączania
Zapamiętuje do 30 nadajników
Wewnętrzne zaciski przyłączeniowe
Kontroluje nowe czujniki pogody
Volo S-Radio dla poleceń synchronizowanych
Maksymalna uniwersalność sterowania
z 2 trybami wczytywania nadajników
Tryb I: WŁ - WYŁ oddzielnymi przyciskami
Tryb II: WŁ - WYŁ - MANUALNE - TIMER
Współpracuje z nadajnikami Nice
z serii Ergo, Plano, Flo, Flor-s, VeryVE,
VeryVR, Smilo oraz NiceWay
Współpracuje z nadajnikami Nice z serii Ergo,
Plano, Flo, Flor-s, VeryVE, VeryVR, Smilo
oraz NiceWay
Czas pracy może być programowany
od minimum 4 sekund do maksimum
4 minut
Timer może być programowany od minimum
0,5 sekundy do maksimum około 9 godzin
TT1V do zasłon weneckich
dla silników do max. 500W
Jeżeli polecenie jest aktywne przez mniej,
niż 2 sekundy, silnik będzie działać tylko
przez czas polecenia, i wyreguluje nachylenie
zasłony weneckiej; jeżeli polecenie jest
aktywne dłużej, system całkowicie
otworzy lub zamknie zasłonę
Inne charakterystyki są takie same,
jak w wersji TT1N
Niezwykle małe wymiary:
98x26x20mm
114
NICE SCREEN
TT1N
TT1V
TT1L
Dla sterowania silnikami do 500W. Zabezpieczenie IP55.
Odbiornik o częstotliwości 433,92MHz, Kod zmienny
€ 64,00
Dla zasłon weneckich. Do sterowania silnikami do 500W. Zabezpieczenie IP55.
Odbiornik o częstotliwości 433,92MHz, kod zmienny
€ 71,00
Do sterowania odbiornikami mocy o napięciu sieciowym 230Vpp, o mocy do 500W.
Zabezpieczenie IP55. Odbiornik o częstotliwości 433,92MHz, kod zmienny
€ 71,00
Dane techniczne Mindy TT
TT1N
TT1V
TT1L
230/50
230/50
230/50
500W/400VA
500W/400VA
500W/400VA
55
55
programowane 4-250
55
TIMER1 TIMER2 od 0,5” do 540’
5, 10, 15, 30, 45 Volo S-Radio
-
2, 5, 10, 20, 40 + autorozpoznanie Volo S-Radio
PODNOSZENIE - STOP - OPUSZCZANIE
-
Zasilanie (Vpp/Hz)
Maksymalna moc silnika
Stopień ochrony (IP)
Czas trwania manewru (s)
Poziomy czułości czujnika wiatru (km/godz)
Poziomy czułości czujnika słońca (klux)
Funkcje programowalne (Tryb 1)
Funkcje programowalne (Tryb 2)
KROK PO KROKU - TYLKO PODNOSZENIE -
ON-OFF - STEROWANIE MANUALNE
TIMER1 - TIMER2
Temperatura pracy (°C Min. Max.)
TYLKO OPUSZCZANIE - STOP
-20 ÷ +55
-20 ÷ +55
Wymiary (mm)
98x26x20
98x26x20
98x26x20
45
45
45
Ciężar (g)
Odbiornik radiowy serii Mindy TT
Częstotliwość (MHz)
Kodowanie
Zasięg nadajników Ergo/Plano i czujników Volo
-20 ÷ +55
TT1N
TT1V
TT1L
433,92
433,92
433,92
Flor-s, Flo, VeryVE, VeryVR, Smilo, Ergo, Plano, NiceWay
do 200m w terenie otwartym, do 35m wewnątrz
Systemy sterowania idealne dla Mindy TT
NiceWay Modularne
nadajniki i uchwyty
ścienne, stołowe
i przenośne.
Patrz str. 92/99
Ergo, Plano, Planotime
Nadajniki przenośne lub
ścienne; programator
wielofunkcyjny.
Patrz str. 100/107
VeryVR Miniaturowe
nadajniki przenośne
2 kanałowe.
Patrz str. 109
FloR Miniaturowe
nadajniki przenośne:
1, 2, 4 kanałowe.
Patrz str. 108
AKCESORIA CENTRALE SYST.STEROWANIA ELEKTR. PROW. STER. SILNIKI DO ROLET I AKCESORIA AKCESORIA SILNIKI RUROWE PROWADNICA SILNIKOW RUR.
Mindy TT Centralki instalowane “przelotowo”
Volo S-Radio Czujniki
Wiatru i Słońca, ustawialne,
regulowane, z czułością
ustawianą na kilku
poziomach.
Patrz str. 110/113
NICE SCREEN
115
Mindy Centralki
Mindy
Centrale do montażu
zewnętrznego, z poziomami
Wiatru-Słońca, które mogą
być regulowane poprzez nadajnik
lub trymer, zabezpieczenie IP55.
Modele bez, lub z wbudowanym
odbiornikiem radiowym
433,92MHz, oferującym ponad
4,5 tryliona kombinacji.
Rozpoznawanie nadajników
z serii NiceWay, Ergo i Plano
oraz czujników pogody
Volo S-Radio
TT0
Z odbiornikiem, dla 1 silnika max. 600W,
nadajnik reguluje poziomy Wiatru/Słońca
zapamiętuje do 14 nadajników, bez
potrzeby podłączania lub udostępniania
silnika; po zapamiętaniu pierwszego
nadajnika nowe nadajniki mogą być
wczytywane zdalnie
wejścia dla podłączania czujników Volo;
każdy czujnik może kontrolować
do 5 centralek połączonych równolegle
do tego systemu może być podłączony
normalny przycisk dla sterowania za
pomocą funkcji krok po kroku pojedynczo
lub grupowo
TT5
Z odbiornikiem, dla 2 silników max. 600W
synchronizowanych, połączonych lub
niezależnych, ze wspólnym sterowaniem,
z własnymi wyłącznikami krańcowymi
trymer dla czujników pogody Volo;
Regulacja prędkości wiatru (5 do 60km/h)
i światła (5 do 60kLux).
Kontrolne diody LED
116
NICE SCREEN
współpracuje z nowymi czujnikami
pogody Volo S-Radio
zapamiętuje do 30 nadajników, bez
potrzeby podłączania lub udostępniania silnika;
po zapamiętaniu pierwszego nadajnika,
nowe nadajniki mogą być wczytywane zdalnie
możliwe jest ustawianie kierunku aktywowania
dla interwencji czujnika deszczu
oddzielne wejścia dla sterowania
PODNOSZENIEM i OPUSZCZANIEM
lub KROK-PO-KROKU
włączanie/wyłączanie funkcji STOP
podczas ruchu
TT4
dla 1 silnika max. 600W
charakterystyki są identyczne, jak w modelu TT5,
ale bez synchronizacji
TT3
dla 1 silnika max. 600W
charakterystyki są identyczne do modelu TT5,
ale bez odbiornika radiowego i synchronizacji
Mindy TT Centrale sterujące do montażu zewnętrznego
TT5
TT4
TT3
Dla sterowania 1 silnikiem max. 600W. Zabezpieczenie IP55.
Odbiornik na częstotliwości 433,92MHz, kod zmienny. Regulacja czujników pogody nadajnikiem
€ 90,50
Dla sterowania 2 silnikami, max. 600W, synchronizowanymi lub niezależnymi. Zabezpieczenie IP55.
Odbiornik 433,92MHz, kod zmienny. Regulacja czujników pogody trymerem
€ 127,00
Do sterowania 1 silnikiem max. 600W. Zabezpieczenie IP55.
Odbiornik 433,92MHz, kod zmienny częstotliwości. Regulacja trymerem czujników pogody
€ 95,00
Do sterowania 1 silnikiem max. 600W. Zabezpieczenie IP55.
Regulacja czujników pogody trymerem
€ 51,00
Dane techniczne Mindy TT
Zasilanie (Vpp / Hz)
TT0
TT5
TT4
TT3
230/50
230/50
230/50
230/50
Moc maksymalna silników (W)
Napięcie sygnałów (krok po kroku, czujniki)
600
2x600
600
600
około 24Vps
około 24Vps
około 24Vps
około 24Vps
55
120
55
150
55
150
55
150
Stopień ochrony (IP)
Czas trwania manewru (s)
Poziomy czujnika wiatru (km/godz)
15, 30, 45*
Poziomy czujnika słońca (kLux)
Temperatura pracy (°C Min. Max.)
15, 30, 45* + autorozpoznanie
-20 ÷ +55
Długość przewodów sygnałowych (krok po kroku, czujniki)
Wymiary (mm)
Regulowane trymerem od 5 do 60
Regulowane trymerem od 5 do 60
-20 ÷ +55
-20 ÷ +55
-20 ÷ +55
Maksymalnie do 30m w pobliżu innych zewodów, w innym przypadku do 100m
128x111x43,5
128x111x43,5
128x111x43,5
128x111x43,5
300
400
340
340
Ciężar (g)
*W przypadku zastosowania VOLO S
TT0
433,92
TT5
433,92
TT4
433,92
52Bit rolling code
52Bit rolling code
52Bit rolling code
Odbiornik radiowy Mindy TT
Częstotliwość (MHz)
Kodowanie
Zasiąg nadajników Ergo, Plano i czujników Volo
Określony na max. 200m w wolnej przestrzenia, do 35m wewnątrz budynków
Systemy sterowania idealne dla Mindy TT
NiceWay Modularne
nadajniki i uchwyty
ścienne, stołowe
i przenośne.
Patrz str. 92/99
Ergo, Plano, Planotime
Nadajniki przenośne lub
ścienne; programator
wielofunkcyjny.
Patrz str. 100/107
Volo Czujniki
Wiatru-Słońca nastawne
i z możliwością ustawienia
czułości na wielu poziomach.
Wersje z drogą radiową
lub TTBUS.
Patrz str. 110/113
AKCESORIA CENTRALE SYST.STEROWANIA ELEKTR. PROW. STER. SILNIKI DO ROLET I AKCESORIA AKCESORIA SILNIKI RUROWE PROWADNICA SILNIKOW RUR.
TT0
TTP, TTI Programatory
kieszonkowe i interfejs
z oprogramowaniem.
Patrz strony 120/122
NICE SCREEN
117
