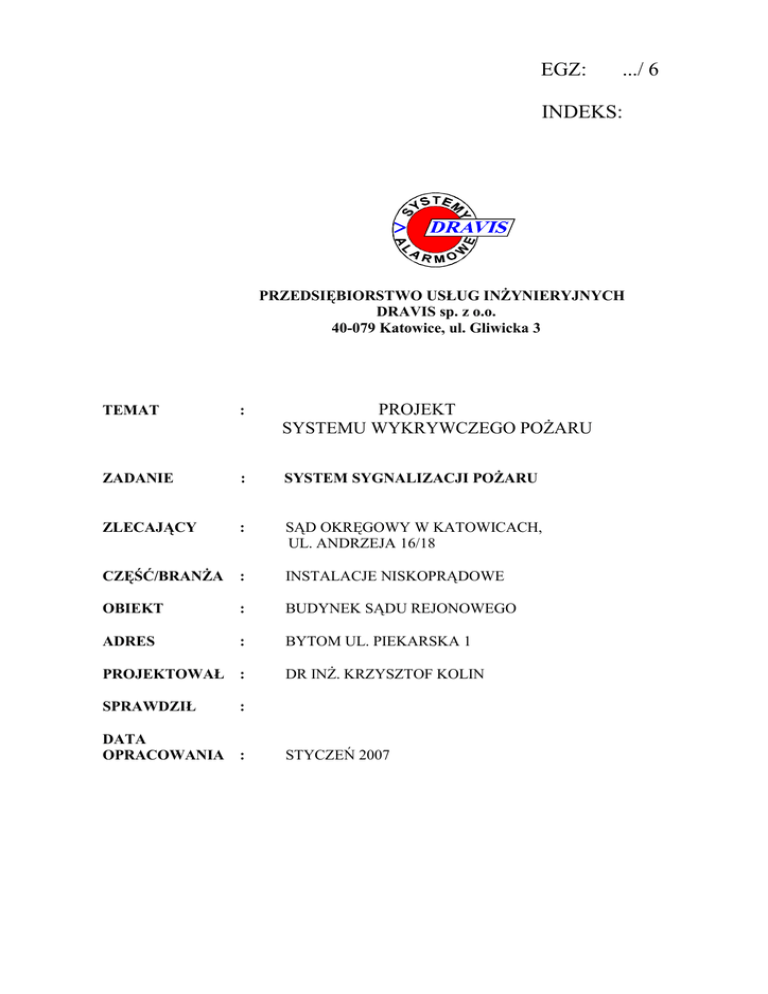

EGZ: .../ 6 INDEKS:

EGZ:
.../ 6
INDEKS:
PRZEDSIĘBIORSTWO USŁUG INŻYNIERYJNYCH
DRAVIS sp. z o.o.
40-079 Katowice, ul. Gliwicka 3
TEMAT
:
PROJEKT
SYSTEMU WYKRYWCZEGO POŻARU
ZADANIE
:
SYSTEM SYGNALIZACJI POŻARU
ZLECAJĄCY
:
SĄD OKRĘGOWY W KATOWICACH,
UL. ANDRZEJA 16/18
CZĘŚĆ/BRANŻA
:
INSTALACJE NISKOPRĄDOWE
OBIEKT
:
BUDYNEK SĄDU REJONOWEGO
ADRES
:
BYTOM UL. PIEKARSKA 1
PROJEKTOWAŁ :
SPRAWDZIŁ
DR INŻ. KRZYSZTOF KOLIN
:
DATA
OPRACOWANIA :
STYCZEŃ 2007
SYSTEM WYKRYWCZY POŻARU
SPIS TREŚCI
1.
2.
3.
4.
5.
PRZEDMIOT OPRACOWANIA
CHARAKTERYSTYKA OBIEKTU
PODSTAWY
ZAKRES OPRACOWANIA
ZAŁOŻENIA OGÓLNE
5.1. TYP I ORGANIZACJA SYSTEMU
5.2. TYP I KRYTERIA ROZMIESZCZENIA CZUJEK
6. OPIS TECHNICZNY
6.1. CENTRALA POŻAROWA
6.2. SYGNALIZACJA RÓWNOLEGŁA
6.3. ROZMIESZCZENIE CZUJEK
6.4. LINIE DOZORU
6.5. SYGNAŁY WEJŚCIOWE
6.6. STEROWANIA
7. ZASILANIE
8. INSTALACJA KABLOWA
9. WSKAZÓWKI MONTAŻOWE
10. ZESTAWIENIE SPRZĘTU
11. ODBIÓR TECHNICZNY
12. KONTROLA I KONSERWACJA
Przedsiębiorstwo Usług Inżynieryjnych DRAVIS sp. z o.o.
40-079 Katowice, ul. Gliwicka 3
SYSTEM WYKRYWCZY POŻARU
ZAŁĄCZNIKI:
A. KARTA KATALOGOWA CENTRALI POLON 4000
B. KARTA KATALOGOWA CZUJKI
DUR 4006
Przedsiębiorstwo Usług Inżynieryjnych DRAVIS sp. z o.o.
40-079 Katowice, ul. Gliwicka 3
SYSTEM WYKRYWCZY POŻARU
RYSUNKI
1
2
3
4
5
6
7
8
9
10
11
rozmieszczenie detektorów – segment AB - piwnica
rozmieszczenie detektorów – segment AB - parter
rozmieszczenie detektorów – segment AB – I piętro
rozmieszczenie detektorów – segment AB – II piętro
rozmieszczenie detektorów – segment E rozmieszczenie detektorów – segment C - piwnica
rozmieszczenie detektorów – segment C - parter
rozmieszczenie detektorów – segment C – I piętro
rozmieszczenie detektorów – segment C – II piętro
rozmieszczenie detektorów – segment ABC - poddasze
schemat ideowy
Przedsiębiorstwo Usług Inżynieryjnych DRAVIS sp. z o.o.
40-079 Katowice, ul. Gliwicka 3
SYSTEM WYKRYWCZY POŻARU
1. PRZEDMIOT OPRACOWANIA.
Przedmiotem opracowania jest projekt wykonawczy systemu wykrywczego pożaru dla
budynku Sądu Rejonowego w Bytomiu przy ul Piekarskiej 1.
2. CHARAKTERYSTYKA OBIEKTU
Budynek wzniesiony w połowie XIX wieku, przebudowany w roku 1894. Konstrukcja z cegły,
Pięć kondygnacji: piwnice, parter, dwa piętra użytkowe, wysokie poddasze. Budynek otacza
wewnętrzny dziedziniec przykryty świetlikiem. Dwie główne klatki schodowe, liczne klatki
schodowe wewnętrzne. Kilka szybów wentylacyjnych na całej wysokości budynku. Do budynku
prowadzi frontowe wejscie główne, dwa frontowe wejścia boczne prowadzące przez klaki
schodowe do sal rozpraw na I piętrze, boczne wyjście na parking, boczne wyjścia gospodarczotechniczne na poziomie przyziemia W budynku brak wydzielonych stref pożarowych. Budynek
narażony na szkody górnicze.
3. PODSTAWY
- Podkłady architektoniczno - budowlane w skali 1:100;
- Rozporządzenie MSWiA z dnia 16.06.2003 w sprawie ochrony
przeciwpożarowej budynków, innych obiektów budowlanych i terenów
(Nr 121, poz. 1138),
- PKN –CEN/TS 54-14 Systemy sygnalizacji pożarowej. Wytyczne planowania,
projektowania, instalowania, odbioru, eksploatacji , konserwacji.
- Katalogi techniczne sprzętu alarmowego.
4. ZAKRES OPRACOWANIA
Projekt określa:
-
liczbę, typ i rozmieszczenie detektorów pożarowych,
typ, lokalizację i wyposażenie centrali pożarowej,
organizację i funkcje systemu.
5. ZAŁOŻENIA OGÓLNE
5.1. Typ i organizacja systemu
- detektory optyczne punktowe i liniowe oraz ręczne ostrzegacze pożarowe
- system adresowalny konstrukcji pętlowej,
- system pracujący pod całodobowym nadzorem służb ochrony obiektu
- dwustopniowa sygnalizacja zagrożeń pożarowych :
I stopień; bezzwłoczna sygnalizacja lokalna na tablicy synoptycznej centrali
pożarowej, lokalna sygnalizacja akustyczna,
II stopień ; sygnalizacja ewakuacyjna akustyczno-optyczna i ostrzegawcza
w budynku, przekazanie sygnału do Stacji Monitorowania PSP,
uruchomienie sygnałów sterujących
5.2. Typ i kryteria rozmieszczenia czujek
Jako podstawowy detektor dymów pożarowych w obiekcie zastosowano punktowe czujki
optyczne przydatne w zakresie testów TF 1 do 5 i T8. W salach rozpraw ze względów
estetycznych zastosowano czujki liniowe.
Powierzchnie dozorowania czujek punktowych przyjęto w granicach 60-30 m2
w większości wynikających z powierzchni pomieszczeń. Czujki dymu w pomieszczeniach
piwnicznych umieszczono na głównych trasach komunikacyjnych oraz w pobliżu klatek
schodowych oraz tras kablowych sieci telekomunikacyjnej.
Przedsiębiorstwo Usług Inżynieryjnych DRAVIS sp. z o.o.
40-079 Katowice, ul. Gliwicka 3
SYSTEM WYKRYWCZY POŻARU
6. OPIS TECHNICZNY
6.1. Centrala pożarowa
Zastosowano centralę pożarową typu POLON 4800, produkcji Polon Bydgoszcz.
Uwaga: montaż i uruchomienie centrali oraz współdziałających elementów systemu
powierzyć wykonawcy autoryzowanemu przez producenta.
Centralę zainstalować w pomieszczeniu służb ochrony na stanowisku monitorowania
obiektu.
Detektory zagrożeń pożarowych połączyć z centralą za pomocą ośmiu pętli dozorowych
Do centrali doprowadzić zasilanie sieciowe 230V/50Hz z wydzielonego pola
zabezpieczonego wyłącznikiem nadmiarowym 20A.
Doprowadzić dodatkowy punkt zasilania dla nadajnika Stacji Monitorowania Alarmów PSP.
6.2 Sygnalizacja równoległa
W obiekcie nie zastosowano pełnej sygnalizacji równoległej za pomocą wyniesionego
panelu. Alarm I-go stopnia sygnalizowany jest poza pomieszczeniem monitorowania
obiektu za pomocą dodatkowego sygnalizatora akustycznego na posterunku ochrony przy
bramce detektora metalu.
6.3 Rozmieszczenie czujek
Rozmieszczenie detektorów dymu przedstawiono na rys. 1-10. Dopuszcza się zmiany
punktów montażu i połączeń z zachowaniem zasad prawidłowej konstrukcji systemów
sygnalizacji pożaru. Uwaga: nie przewidziano detektorów w przestrzeniach nadstropowych
pomieszczeń. Stropy podwieszane zastosowano wyłącznie ze względów estetycznych i nie
osłaniają one tras kablowych bądź konstrukcji wpływających na obciążenie ogniowe.
Uwaga: rozmieszczenie czujek na więżbie
6.4. Linie dozoru
Podział systemu na pętle dozorowe jest następujący
Linia I
– piwnica
Linia II
– piwnica
Linia III
– parter
Linia IV
– parter
Linia V
- I piętro
Linia VI
- II piętro
Linia VII
- poddasze
Linia VIII
- rezerwa
Łącznie system obejmuje 258 punktów adresowych podzielonych na 7 pętlowych linii
dozorowych.
Zastosowanie ośmiu pętlowych adresowalnych linii dozorowych dla 258 punktów ma na
celu uzyskanie wysokiej niezawodności systemu, jak też jest dyktowane strukturą
przestrzenną obiektu.
Przedsiębiorstwo Usług Inżynieryjnych DRAVIS sp. z o.o.
40-079 Katowice, ul. Gliwicka 3
SYSTEM WYKRYWCZY POŻARU
6.5. Sygnały wejściowe
Nie przewiduje się doprowadzenia dodatkowych sygnałów wejściowych
6.6.Sterowania
Budynek nie posiada wind osobowych, systemu klimatyzacji i wentylacji, stref objętych
systemami gaszącymi, drzwi i przegród ognioodpornych zamykanych automatycznie,
systemu oddymiania. Nie wyprowadza się sterowań zewnętrznych poza sygnalizatorami
akustycznymi i wyjściem dla SMA
6.7. Połączenia kablowe
Wszystkie połączenia linii dozorowych oraz połączenie pomiędzy centralą a panelem
obsługi równoległej i wykonać kablem Yntksy 2x0,8 ekw. Budynek narażony na szkody
górnicze mogące spowodować niewielkie przemieszczenia brył konstrukcyjnych budynku
oraz powiększania się szczelin i powstania naprężeń zrywających podtynkową instalację
kablową. Przepusty przez ściany na granicach dylatacji wykonać w tulejach ochronnych
pozostawiając kilkucentymetrowe nadmiary kabla. Poziome podtynkowe trasy kablowe
prowadzić w rurkach karbowanych. Okablowanie na poziomie piwnic prowadzić w rurkach
pcw na uchwytach.
7. ZASILANIE
Łączny maksymalny pobór prądu przez instalację nie przekracza 10A.
Zasilanie powinno być doprowadzone z odrębnego pola bezpiecznikowego opisanego
„p/poż”. Praca systemu jest podtrzymywana przez akumulatory przez co najmniej 48 godzin
po wyłączeniu napięcia sieciowego.
8. ZESTAWIENIE SPRZĘTU
Lp
1
2
3
4
5
6
7
8
9
sprzęt/materiał
centrala pożarowa
akumulator
czujka
czujka liniowa kpl
adapter linii konwencjonalnej
gniazdo
wskaźnik zadziałania
ręczny ostrzegacz pożarowy
sygnalizator
typ
Polon-4900
17Ah/12V
DOR-4046
DOP 40
ADC 4001
G-40
WZ-14
ROP-4001
SAL-4001
liczba
1
2
258
6
6
258
20
8
4
9. WSKAZÓWKI MONTAŻOWE
Wskazane punkty montażu czujek w pomieszczeniach nie określają dokładnego ich położenia
a jedynie określają przynależność i mogą być lokowane na stropach w miejscu nie kolidującym
innymi urządzeniami i zgodnym z zasadami montażu detektorów dymu.
Ręczne ostrzegacze pożarowe winny być instalowane na wysokości 1,2-1,6 m od podłogi.
Szczegółowe miejsce przytwierdzenia należy dobrać tak, aby ROP znajdował się na trasie
ewakuacji, przy wylotach korytarzy , wyjść z pomieszczeń, wejść na klatkę schodową. ROP
należy dodatkowo oznakować piktogramem.
Przedsiębiorstwo Usług Inżynieryjnych DRAVIS sp. z o.o.
40-079 Katowice, ul. Gliwicka 3
SYSTEM WYKRYWCZY POŻARU
8. ODBIÓR TECHNICZNY
Dokumentacja odbiorowa winna zawierać:
- wykaz zainstalowanych urządzeń,
- certyfikaty CONBOP dla centrali, czujek, okablowania,
- wykaz adresów urządzeń,
- rysunki tras kablowych i rozmieszczenia detektorów,
- wydruk autotestów centrali
- tabele nastaw wyjściowych ; opóźnienia, procedury wykonawcze,
- wyniki pomiarów elektrycznych linii dozorowych,
- dokumentacje techniczno ruchowe elementów systemu,
- instrukcję obsługi,
- wyniki badań funkcjonowania systemu przez zadymienie czuje ,
- wyniki funkcjonowania po odłączeniu napięcia sieciowego,
- protokół przeszkolenia użytkownika w zakresie podstawowych procedur obsługi.
Dopuszcza się wyrywkowe badania czujek dymu za pomocą aerozoli kontrolnych oraz
przycisków ROP kluczem serwisowym.
8.1. Poziomy dostępu
Jednocześnie z przekazaniem systemu do eksploatacji należy ustalić hasła dostępu i do
programu centrali zgodnie z następujacym schematem
Poziom dostępu
I
Obsługa
bezpośrednia
II
Obsługa
bezpośrednia oraz
Konserwator
III
Osoba
upoważniona,
Konserwator
IV
Osoba
upoważniona,
Serwis
Dostęp operatora
Możliwe operacje
Bez podawania
Potwierdzenie alarmu lub uszkodzenia, wyłączenie
kodu
sygnalizacji akustycznej, odczyt alarmów
pożarowych, uszkodzeń, blokowań
Podanie kodu
Jak dla poziomu I oraz kasowanie alarmu,
poziomu II
przełączanie trybu personel obecny/nieobecny,
przełączanie na testowanie, blokowanie.
Podanie kodu
poziomu III
Jak dla poziomu II oraz konfiguracja centrali oprócz
deklaracji pakietów i wyjść interfejsowych
Podanie kodu
poziomu IV
Jak dla poziomu III oraz zmiany konfiguracji
sprzetowej
9. KONTROLA I KONSERWACJA
Badania okresowe central POLON 4200, obejmujące sprawdzenia wg p.8.3 DTR, należy
przeprowadzać wg PN-E-08350-14:2002 przynajmniej 2 razy w roku.
Co pół roku zaleca się sprawdzić stan połączenia przewodu ochronnego, uziemiającego lub
Przedsiębiorstwo Usług Inżynieryjnych DRAVIS sp. z o.o.
40-079 Katowice, ul. Gliwicka 3
SYSTEM WYKRYWCZY POŻARU
zerującego, z obudową centrali oraz oczyścić zaciski baterii akumulatorów.
Przynajmniej raz w roku należy sprawdzić stan naładowania baterii akumulatorów. W tym celu,
należy wyłączyć napięcie sieci na około 2h i po ponownym włączeniu sprawdzić, czy w czasie
nie dłuższym niż 5h zasilacz sieciowy doładuje baterię akumulatorów i przełączy się
automatycznie na buforowanie.
Badania czujek i przycisków należy przeprowadzać co najmniej 2 razy w roku.
Instalacja winna być konserwowana na podstawie umowy o serwis techniczny
z przedsiębiorstwem profesjonalnym.
