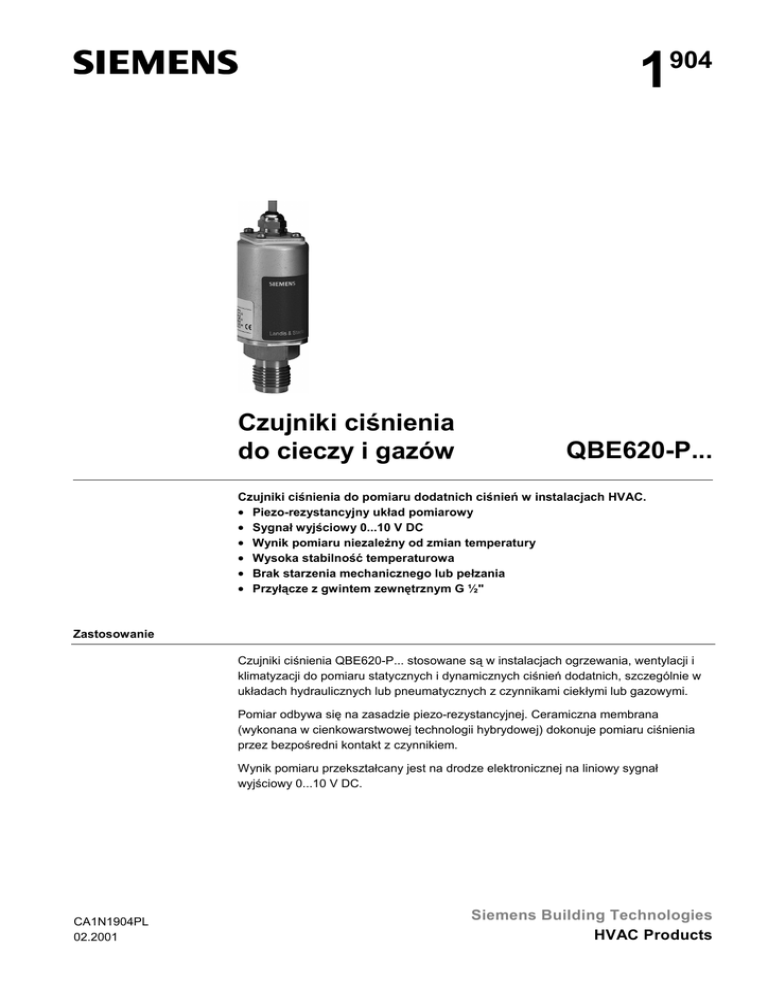

1904 Czujniki ciśnienia do cieczy i gazów QBE620-P

1
904
Czujniki ciśnienia
do cieczy i gazów
QBE620-P...
Czujniki ciśnienia do pomiaru dodatnich ciśnień w instalacjach HVAC.
• Piezo-rezystancyjny układ pomiarowy
• Sygnał wyjściowy 0...10 V DC
• Wynik pomiaru niezależny od zmian temperatury
• Wysoka stabilność temperaturowa
• Brak starzenia mechanicznego lub pełzania
• Przyłącze z gwintem zewnętrznym G ½"
Zastosowanie
Czujniki ciśnienia QBE620-P... stosowane są w instalacjach ogrzewania, wentylacji i
klimatyzacji do pomiaru statycznych i dynamicznych ciśnień dodatnich, szczególnie w
układach hydraulicznych lub pneumatycznych z czynnikami ciekłymi lub gazowymi.
Pomiar odbywa się na zasadzie piezo-rezystancyjnej. Ceramiczna membrana
(wykonana w cienkowarstwowej technologii hybrydowej) dokonuje pomiaru ciśnienia
przez bezpośredni kontakt z czynnikiem.
Wynik pomiaru przekształcany jest na drodze elektronicznej na liniowy sygnał
wyjściowy 0...10 V DC.
CA1N1904PL
02.2001
Siemens Building Technologies
HVAC Products
Zestawienie typów
Typ
Zakres ciśnienia
Sygnał
QBE620-P1
0 ... 1 bar
0 ... 100 kPa
0 ... 14,5 psi
0...10 V DC
QBE620-P4
0 ... 4 bar
0 ... 400 kPa
0 ...
58 psi
0...10 V DC
QBE620-P5
0 ... 5 bar
0 ... 500 kPa
0 ...
72 psi
0...10 V DC
QBE620-P10
0 ... 10 bar
0 ... 1,0 MPa
0 ... 145 psi
0...10 V DC
QBE620-P16
0 ... 16 bar
0 ... 1,6 MPa
0 ... 232 psi
0...10 V DC
QBE620-P25
0 ... 25 bar
0 ... 2,5 MPa
0 ... 362 psi
0...10 V DC
QBE620-P40
0 ... 40 bar
0 ... 4,0 MPa
0 ... 580 psi
0...10 V DC
Zamawianie
Przy zamówieniu należy podać ilość, opis urządzenia i oznaczenie typu.
Przykład: 4 czujniki ciśnienia QBE620-P1 i 2 obejmy mocujące AQB22.1 i
2 zestawy montażowe AQB51.1
Wyposażenie
Każde wymagane wyposażenie należy zamawiać oddzielnie.
AQB22.1
Obejma mocująca do czujnika (do montażu pośredniego). Patrz też „Wymiary”
AQB51.1
Zestaw montażowy, w skład którego wchodzą:
• 2 gwintowane łączniki miedziane, 2 x G1/8",
zewnętrzny
• 2 miedziane uszczelki, 1/8"
• 1 przewód miedziany o długości 1m ze złączkami na obydwu końcach, G1/8" wewnętrzny
• 1 gwintowany łącznik, z G1/8" wewnętrznego
na G1/2" wewnętrzny, z 1 miedzianą uszczelką, 1/2"
• 1 gwintowany łącznik, z G1/8" wewnętrznego
na R1/2" zewnętrzny
• Instrukcja montażu (nr 35757)
80364a
Elementy zestawu montażowego AQB51.1 dostarczane są przez SERTO.
Można zamawiać także inne zestawy montażowe produkcji SERTO.
Urządzenia współpracujące
Czujniki QBE620-P... mogą być podłączane do urządzeń lub systemów, do których
można doprowadzić sygnał pomiarowy 0...10 V DC z czujnika ciśnienia.
Budowa
Czujniki QBE620-P... są kompaktowymi urządzeniami, zamkniętymi w obudowie i nie
mogą być otwierane. Nie ma możliwości wprowadzania żadnych zmian ani nastaw.
Wskazówki do montażu
Czujnik dostarczany jest z instrukcją montażu.
Czujniki QBE620-P... przeznaczone są do bezpośredniego montażu na przyłączu z
gwintem G½". Należy zadbać o szczelność tego połączenia.
Aby uniknąć wyciekania czynnika podczas prac serwisowych lub testowania, zaleca się
zamontowanie odpowiedniego łącznika oraz urządzenia odcinającego.
2/4
Siemens Building Technologies
HVAC Products
Czujniki ciśnienia QBE620-P...
CA1N1904pl
02.2001
Pomiar ciśnienia cieczy
Miejsce zamocowania powinno znajdować się
z boku, u dołu rurociągu. Nie montować czujnika na górze rurociągu (wpływ powietrza na
pomiar) ani na dole (zabrudzenie).
Pomiar ciśnienia
gazów skraplających
Miejsce zamocowania powinno znajdować się
na górze, aby do czujnika nie dostały się
skropliny.
Montaż pośredni
Jeżeli niemożliwe jest zapewnienie
temperatury otoczenia w przedziale
–15 ... + 80 °C lub nie da się wyeliminować wstrząsów, to czujnik
należy montować pośrednio, zwracając uwagę na to, aby nie dostały
się do niego skropliny.
50329
50330
70219A
QBE620...
Do montażu pośredniego stosuje
się obejmę mocującą AQB22.1 i
zestaw montażowy AQB51.1.
Patrz „Wyposażenie”.
AQB22.1
Skropliny
lub ciecz
AQB51.1
Dane techniczne
Dane elektryczne
Zasilanie
Napięcie zasilania
– Maks. tolerancja napięcia
Pobór prądu
Sygnał wyjściowy
Dane czujnika
Zakres zastosowania
Dokładność:
Łączna liniowość, histereza
i powtarzalność
Przesunięcie punktu zerowego
Dryft temperatury:
punkt zerowy TC
czułość TC
Czas odpowiedzi 90 %
Ciśnienie nominalne
Maks. dopuszczalne ciśnienie
Ciśnienie przebicia
Czynniki
Dopuszczalna temperatura czynnika
Niskie napięcie bezpieczne (SELV, PELV)
24 V AC, 50...60 Hz lub 18...33 V DC
±15 % dla 24 V AC
< 5 mA
0...10 V DC, RLoad >10 kΩ (bez separacji,
przewód 3-żyłowy, zabezpieczenie przed
zwarciem i zamienioną polaryzacją)
0...40 bar (patrz „Zestawienie typów”)
< ± 0,5 % pełnego zakresu
< 50 mV
< ±0,05 % pełnego zakresu / K
< ±0,015 % pełnego zakresu / K
< 5 ms
ciśnienie względne jak w „Zestawieniu
typów" (względem ciśnienia otoczenia)
2 x górna wartość pełnego zakresu
3 x górna wartość pełnego zakresu
obojętne i lekko korozyjne ciecze i gazy
–15 ... +80 °C
3/4
Siemens Building Technologies
HVAC Products
Czujniki ciśnienia QBE620-P...
CA1N1904pl
02.2001
Materiały
Podłączenie
Warunki ogólne otoczenia
Wymiary / waga
Bezpieczeństwo
Obsługa
Położenie montażu
Podstawa
Element pomiarowy
Pokrywa
nie wymagana
dowolne
stal nierdzewna (1.4305)
membrana ceramiczna
aluminium (Al Mg Si1), ze srebrno-szarym
pokryciem proszkowym
guma FPM (Viton®)
żywica syntetyczna
odlew aluminiowy
patrz „Wyposażenie"
PVC, długość 2 m, 3 x 0,25 mm2, skrętka
gwint zewnętrzny G½"
Uszczelnienie
Związek uszczelniający
Obejma mocująca AQB22.1
Zestaw montażowy AQB51.1
Kabel przyłączeniowy
Przyłącze gwintowe
Temperatura otoczenia
Praca
Składowanie
Wilgotność otoczenia
Waga (z opakowaniem)
Wymiary
Stopień ochrony
Spełnia wymagania CE:
–15 ... +80 °C
–25 ... +85 °C
klasa D wg DIN40040
0,31 kg
patrz „Wymiary”
IP65 wg EN60529
EG89/336 (EMC),
EN50081-1, EN50081-2, EN50082-2
Schemat wewnętrzny
G +
U
M 0
Kolor
Brązowy
Zielny
Biały
80358
Napięcie zasilania 24 V AC lub 18...33 V DC
Sygnał wyjściowy 0...10 V DC
Masa (GND)
Wymiary (w mm)
SW 27
G½
ø 40
70221
20
10
62
~ 17
80362
Obejma mocująca
AQB22.1
37.5
37
5
21
M4
4.5
57
20
20
SW27
ø 4.5
10
4/4
