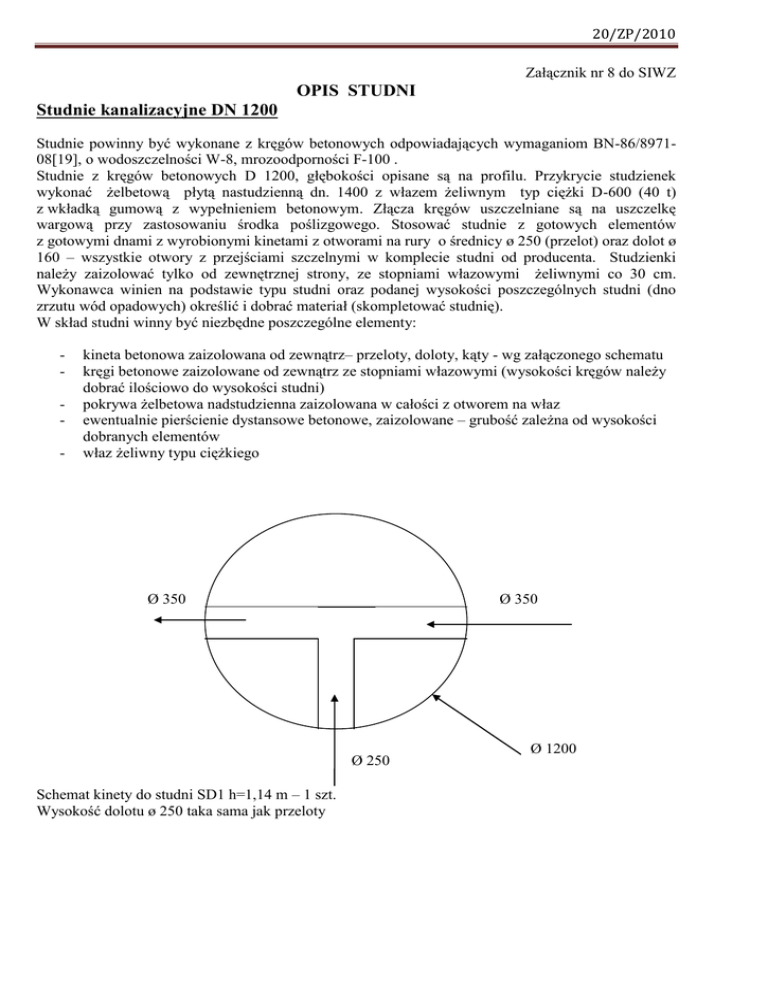

OPIS STUDNI Studnie kanalizacyjne DN 1200

20/ZP/2010
Załącznik nr 8 do SIWZ
OPIS STUDNI
Studnie kanalizacyjne DN 1200
Studnie powinny być wykonane z kręgów betonowych odpowiadających wymaganiom BN-86/897108[19], o wodoszczelności W-8, mrozoodporności F-100 .
Studnie z kręgów betonowych D 1200, głębokości opisane są na profilu. Przykrycie studzienek
wykonać żelbetową płytą nastudzienną dn. 1400 z włazem żeliwnym typ ciężki D-600 (40 t)
z wkładką gumową z wypełnieniem betonowym. Złącza kręgów uszczelniane są na uszczelkę
wargową przy zastosowaniu środka poślizgowego. Stosować studnie z gotowych elementów
z gotowymi dnami z wyrobionymi kinetami z otworami na rury o średnicy ø 250 (przelot) oraz dolot ø
160 – wszystkie otwory z przejściami szczelnymi w komplecie studni od producenta. Studzienki
należy zaizolować tylko od zewnętrznej strony, ze stopniami włazowymi żeliwnymi co 30 cm.
Wykonawca winien na podstawie typu studni oraz podanej wysokości poszczególnych studni (dno
zrzutu wód opadowych) określić i dobrać materiał (skompletować studnię).
W skład studni winny być niezbędne poszczególne elementy:
-
kineta betonowa zaizolowana od zewnątrz– przeloty, doloty, kąty - wg załączonego schematu
kręgi betonowe zaizolowane od zewnątrz ze stopniami włazowymi (wysokości kręgów należy
dobrać ilościowo do wysokości studni)
pokrywa żelbetowa nadstudzienna zaizolowana w całości z otworem na właz
ewentualnie pierścienie dystansowe betonowe, zaizolowane – grubość zależna od wysokości
dobranych elementów
właz żeliwny typu ciężkiego
Ø 350
Ø 250
(10 cm
Schemat kinety do studni SD1 h=1,14 m – 1 szt. nad
Wysokość dolotu ø 250 taka sama jak przeloty
Ø 350
Ø 1200
20/ZP/2010
Ø 1200
Ø 250
Schemat kinety do studni betonowej SD 2 h=1,51 m – 1 szt.
Ø 160
Ø 1200
Ø 250
Schemat kinety do studni betonowej SD 3 h=1,31 m- 1 szt.
Doloty należy umieścić na wysokości 10-15 cm nad dnem kinety
20/ZP/2010
Ø 160
Ø 1200
Ø 250
Schemat kinety do studni betonowej SD 4 h=1,76 m – 1 szt.
Doloty należy umieścić na wysokości 10-15 cm nad dnem kinety
Ø 160
Ø 1200
Ø 250
Schemat kinety do studni betonowej SD 5 h=2,15 m – 1 szt.
Doloty należy umieścić na wysokości 10-15 cm nad dnem kinety
20/ZP/2010
Ø 250
Ø 250
Ø 250
Ø 1200
Ø 250
Schemat kinety do studni betonowej SD 6 h= 2,29 m – 1 szt.
Wysokość dolotu ø 250 taka sama jak przeloty
Studzienki osadnikowe DN 500 – 4 szt.
Studzienki osadnikowe należy wykonać z gotowego elementu betonowego o średnicy nominalnej 500
mm zaopatrzone we wpusty uliczne żeliwne z kratą kołnierzową klasy D400 z żeliwa szarego
z wkładką amortyzacyjną z zawiasem osadzonym na gotowej prefabrykowanej studni. Zagłębienie
otworu odpływowego ø 160 mm – liczone ok.1,0m poniżej krawędzi górnej włazu. Całkowita
wysokość każdej studzienki, licząc od zewnętrznej strony 2,0 m. Każda studzienka musi być
wyposażona w wiaderko osadnikowe ze stali ocynkowanej.
