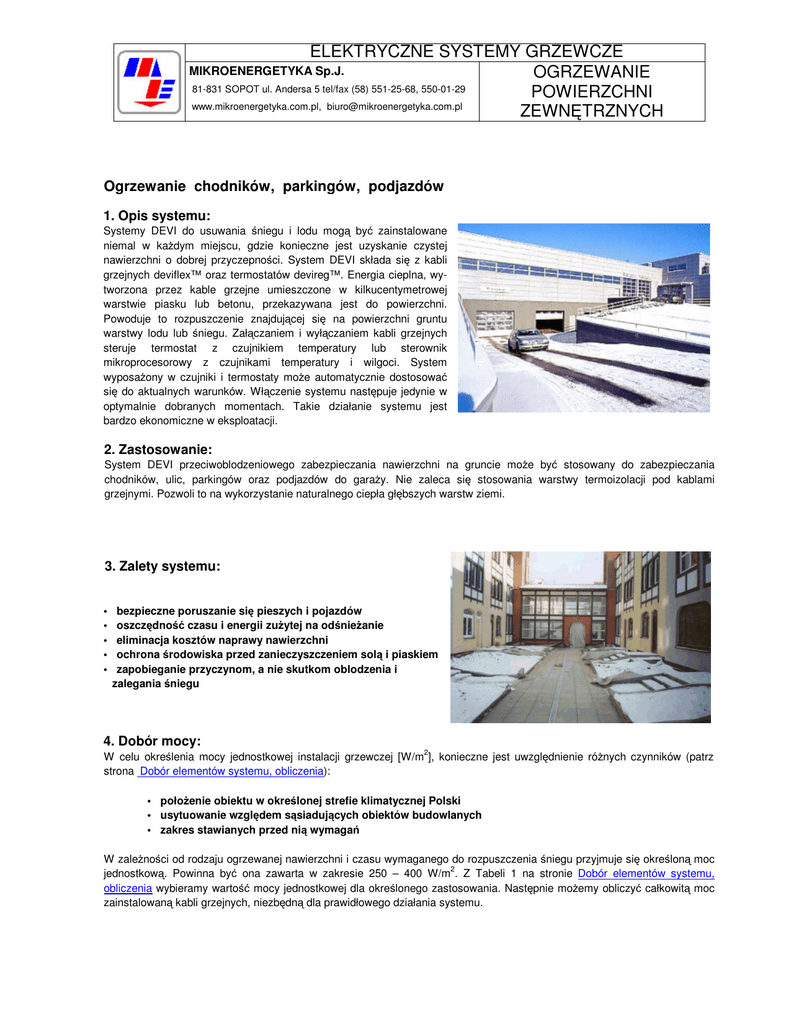

ELEKTRYCZNE SYSTEMY GRZEWCZE
OGRZEWANIE
81-831 SOPOT ul. Andersa 5 tel/fax (58) 551-25-68, 550-01-29
POWIERZCHNI
www.mikroenergetyka.com.pl, [email protected]
ZEWN TRZNYCH
MIKROENERGETYKA Sp.J.
Ogrzewanie chodników, parkingów, podjazdów
1. Opis systemu:
Systemy DEVI do usuwania niegu i lodu mog by zainstalowane
niemal w ka dym miejscu, gdzie konieczne jest uzyskanie czystej
nawierzchni o dobrej przyczepno ci. System DEVI składa si z kabli
grzejnych deviflex™ oraz termostatów devireg™. Energia cieplna, wytworzona przez kable grzejne umieszczone w kilkucentymetrowej
warstwie piasku lub betonu, przekazywana jest do powierzchni.
Powoduje to rozpuszczenie znajduj cej si na powierzchni gruntu
warstwy lodu lub niegu. Zał czaniem i wył czaniem kabli grzejnych
steruje termostat z czujnikiem temperatury lub sterownik
mikroprocesorowy z czujnikami temperatury i wilgoci. System
wyposa ony w czujniki i termostaty mo e automatycznie dostosowa
si do aktualnych warunków. Wł czenie systemu nast puje jedynie w
optymalnie dobranych momentach. Takie działanie systemu jest
bardzo ekonomiczne w eksploatacji.
2. Zastosowanie:
System DEVI przeciwoblodzeniowego zabezpieczania nawierzchni na gruncie mo e by stosowany do zabezpieczania
chodników, ulic, parkingów oraz podjazdów do gara y. Nie zaleca si stosowania warstwy termoizolacji pod kablami
grzejnymi. Pozwoli to na wykorzystanie naturalnego ciepła gł bszych warstw ziemi.
3. Zalety systemu:
•
•
•
•
•
bezpieczne poruszanie si pieszych i pojazdów
oszcz dno czasu i energii zu ytej na od nie anie
eliminacja kosztów naprawy nawierzchni
ochrona rodowiska przed zanieczyszczeniem sol i piaskiem
zapobieganie przyczynom, a nie skutkom oblodzenia i
zalegania niegu
4. Dobór mocy:
2
W celu okre lenia mocy jednostkowej instalacji grzewczej [W/m ], konieczne jest uwzgl dnienie ró nych czynników (patrz
strona Dobór elementów systemu, obliczenia):
• poło enie obiektu w okre lonej strefie klimatycznej Polski
• usytuowanie wzgl dem s siaduj cych obiektów budowlanych
• zakres stawianych przed ni wymaga
W zale no ci od rodzaju ogrzewanej nawierzchni i czasu wymaganego do rozpuszczenia niegu przyjmuje si okre lon moc
2
jednostkow . Powinna by ona zawarta w zakresie 250 – 400 W/m . Z Tabeli 1 na stronie Dobór elementów systemu,
obliczenia wybieramy warto mocy jednostkowej dla okre lonego zastosowania. Nast pnie mo emy obliczy całkowit moc
zainstalowan kabli grzejnych, niezb dn dla prawidłowego działania systemu.
ELEKTRYCZNE SYSTEMY GRZEWCZE
OGRZEWANIE
81-831 SOPOT ul. Andersa 5 tel/fax (58) 551-25-68, 550-01-29
POWIERZCHNI
www.mikroenergetyka.com.pl, [email protected]
ZEWN TRZNYCH
MIKROENERGETYKA Sp.J.
5. Monta :
Kabel grzejny układamy równomiernie pod powierzchni gruntu. Dla parkingów i chodników oraz nawierzchni o podobnym
charakterze (ulice, itp.) na całej powierzchni. W przypadku niewielkich powierzchniowo podjazdów do gara y, mo emy uło y
kabel grzejny tylko na powierzchni ladów kół pojazdu (patrz Rys.1).
Rys.1 Instalacja przeciwoblodzeniowa podjazdu do gara u
Kable grzejne powinny by dobrze zamocowane do podło a. Uniemo liwi to przemieszczanie si ich podczas wylewania
betonu. Odpowiednie mocowanie zapewni ta ma monta owa devifast™ lub siatka stalowa wykonana z drutu o przekroju
okr głym lub pr tów ze stali zbrojeniowej (siatka przeciwskurczowa). Du e powierzchnie nale y podzieli na mniejsze przez
wykonanie odpowiednich szczelin dylatacyjnych. W wylewce betonowej nale y równie pod kablami grzejnymi uło y siatk
przeciwskurczow . Wykonanie dylatacji wylewki betonowej zwi zane jest ze zjawiskiem obj to ciowej rozszerzalno ci
warstwy betonu przy du ych zmianach temperatur (okres zimowy i letni). Zasady wykonywania dylatacji w powierzchniach
zewn trznych oraz stosowania siatek przeciwskurczowych okre laj normy ogólnobudowlane.
Kabel grzejny nale y uło y w poszczególnych polach, powstałych z podziału dylatacj (patrz Rys.2), w celu unikni cia
przebiegu trasy kabla przez szczelin dylatacyjn .
Rys. 2 Instalacja przeciwoblodzeniowa parkingu
ELEKTRYCZNE SYSTEMY GRZEWCZE
OGRZEWANIE
81-831 SOPOT ul. Andersa 5 tel/fax (58) 551-25-68, 550-01-29
POWIERZCHNI
www.mikroenergetyka.com.pl, [email protected]
ZEWN TRZNYCH
MIKROENERGETYKA Sp.J.
Siatka przeciwskurczowa powinna by , z uwagi na bezpiecze stwo kabla grzejnego, uło ona pod kablem. W przypadku
nawierzchni z zabudowanymi studzienkami ciekowymi lub kanałami odpływowymi, nale y pami ta równie o
zabezpieczeniu przed zamarzaniem odprowadzanej przez nie wody. Ogrzewanie takie dotyczy studzienek i kanałów o
konstrukcji betonowej, stalowej lub wykonanych z tworzyw sztucznych. W takich przypadkach mo na wykorzysta kabel
grzejny zastosowany do ogrzewania nawierzchni (patrz Rys.1). Mo na równie zainstalowa dodatkowy kabel grzejny (w
zale no ci od usytuowania studzienki lub kanału).
Nawierzchnia asfaltowa.
Dywanik asfaltowy powinien mie grubo minimum 5 cm licz c od górnej powierzchni kabli grzejnych. Przed rozło eniem
asfaltu kable grzejne musz zosta całkowicie pokryte piaskiem, który ochroni je przed przegrzaniem przez gor cy asfalt.
Temperatura asfaltu nie mo e by wy sza ni 130 – 140 °C. Do instalacji grzewczych pod nawierzchniami asfaltowymi zaleca
si stosowa kabel deviflex'™ DSIG-20, który jest najbardziej odporny na wysokie temperatury. Przekrój powierzchni z
uwzgl dnieniem grubo ci warstw przedstawia Rys.3.
Nawierzchnia z płyt betonowych, kostki brukowej.
Kabel grzejny powinien znajdowa si mo liwie blisko płyt, kostki brukowej. W tego typu instalacjach stosuje si po redni
warstw piasku nad kablem grzejnym o grubo ci 2–3 cm. Przekrój powierzchni z uwzgl dnieniem grubo ci warstw
przedstawia Rys.3.
Nawierzchnia betonowa.
Kable grzejne pod nawierzchni betonow powinny by uło one w wylewce betonowej o grubo ci minimum 5 cm. Wylewka
betonowa, w której uło ony jest kabel grzejny, nie mo e zawiera
adnych ostrych kamieni. Beton powinien dokładnie
przylega do kabla, nie tworz c p cherzyków powietrza. Sposób przygotowania mieszanki piaskowo-cementowej okre la
Polska Norma PN-88/B-06250. Zalecany typ betonu: B-30. Przekrój powierzchni z uwzgl dnieniem grubo ci warstw
przedstawia Rys. 3.
Rys.3 Przekroje nawierzchni instalacji gruntowych
6. Regulacja temperatury:
Do sterowania elektrycznym systemem ogrzewania przeciwoblodzeniowego DEVI, stosowane mog by proste termostaty
devireg™ z czujnikiem temperatury lub specjalnie przewidziany do takich zastosowa sterownik mikroprocesorowy devireg™
850. Dokonuje on pomiaru temperatury gruntu, powietrza oraz wilgoci na chronionej nawierzchni. Mo na równie wykorzysta
do tego celu układy poł czonych termostatów devireg™ 316 lub 330 (patrz strona Sterowanie i regulacja).
7. Dobór elementów systemu:
Do wykonania instalacji przeciwoblodzeniowej polecamy dwa rodzaje kabli: dwustronnie zasilany kabel deviflex™ DSIG-20
(na napi cia 220/230 V lub 380/400 V) oraz jednostronnie zasilany kabel deviflex™ DTIP-18 (na napi cie 220/230 V). W celu
dokonania wyboru wła ciwego typu kabla grzejnego, rodzaju termostatu oraz mocy jednostkowej, prosimy zapozna si z
Tabel 1 na stronie Dobór elementów systemu, obliczenia, oraz kartami katalogowymi.
Uwaga !
W materiałach DEVI warto ci mocy kabli grzejnych podane s dla napi
220 V i 380 V warto ci mocy kabli grzejnych b d mniejsze.
: 230 V lub 400 V pr du przemiennego. Dla napi
