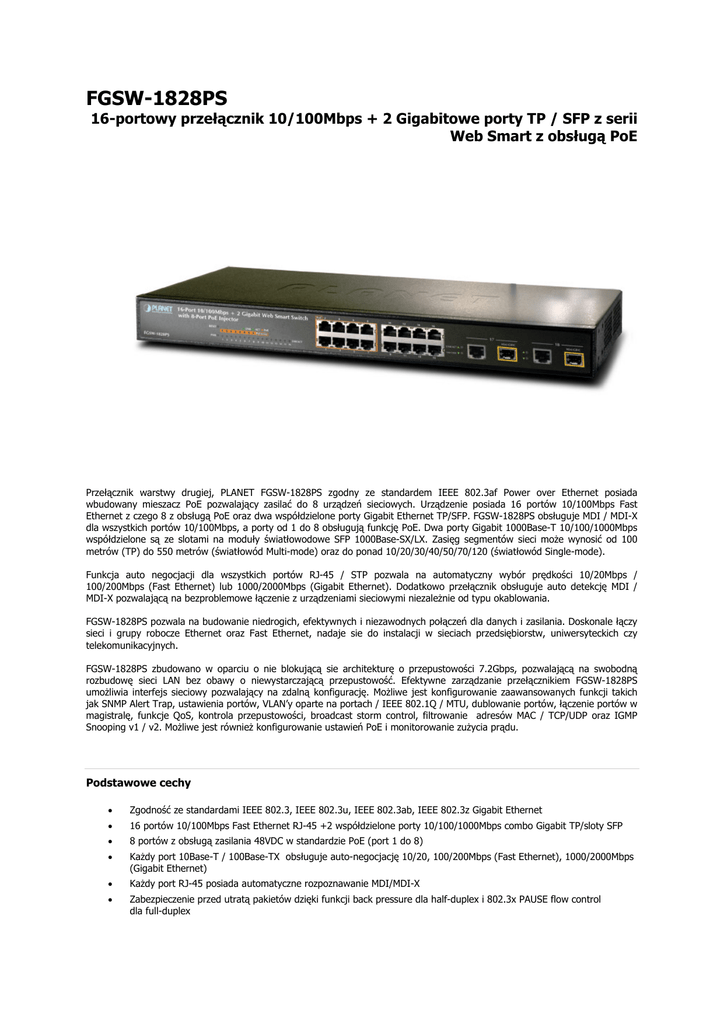

FGSW-1828PS

FGSW-1828PS
16-portowy przełącznik 10/100Mbps + 2 Gigabitowe porty TP / SFP z serii
Web Smart z obsługą PoE
Przełącznik warstwy drugiej, PLANET FGSW-1828PS zgodny ze standardem IEEE 802.3af Power over Ethernet posiada
wbudowany mieszacz PoE pozwalający zasilać do 8 urządzeń sieciowych. Urządzenie posiada 16 portów 10/100Mbps Fast
Ethernet z czego 8 z obsługą PoE oraz dwa współdzielone porty Gigabit Ethernet TP/SFP. FGSW-1828PS obsługuje MDI / MDI-X
dla wszystkich portów 10/100Mbps, a porty od 1 do 8 obsługują funkcję PoE. Dwa porty Gigabit 1000Base-T 10/100/1000Mbps
współdzielone są ze slotami na moduły światłowodowe SFP 1000Base-SX/LX. Zasięg segmentów sieci może wynosić od 100
metrów (TP) do 550 metrów (światłowód Multi-mode) oraz do ponad 10/20/30/40/50/70/120 (światłowód Single-mode).
Funkcja auto negocjacji dla wszystkich portów RJ-45 / STP pozwala na automatyczny wybór prędkości 10/20Mbps /
100/200Mbps (Fast Ethernet) lub 1000/2000Mbps (Gigabit Ethernet). Dodatkowo przełącznik obsługuje auto detekcję MDI /
MDI-X pozwalającą na bezproblemowe łączenie z urządzeniami sieciowymi niezależnie od typu okablowania.
FGSW-1828PS pozwala na budowanie niedrogich, efektywnych i niezawodnych połączeń dla danych i zasilania. Doskonale łączy
sieci i grupy robocze Ethernet oraz Fast Ethernet, nadaje sie do instalacji w sieciach przedsiębiorstw, uniwersyteckich czy
telekomunikacyjnych.
FGSW-1828PS zbudowano w oparciu o nie blokującą sie architekturę o przepustowości 7.2Gbps, pozwalającą na swobodną
rozbudowę sieci LAN bez obawy o niewystarczającą przepustowość. Efektywne zarządzanie przełącznikiem FGSW-1828PS
umożliwia interfejs sieciowy pozwalający na zdalną konfigurację. Możliwe jest konfigurowanie zaawansowanych funkcji takich
jak SNMP Alert Trap, ustawienia portów, VLAN’y oparte na portach / IEEE 802.1Q / MTU, dublowanie portów, łączenie portów w
magistralę, funkcje QoS, kontrola przepustowości, broadcast storm control, filtrowanie adresów MAC / TCP/UDP oraz IGMP
Snooping v1 / v2. Możliwe jest również konfigurowanie ustawień PoE i monitorowanie zużycia prądu.
Podstawowe cechy
•
Zgodność ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
•
16 portów 10/100Mbps Fast Ethernet RJ-45 +2 współdzielone porty 10/100/1000Mbps combo Gigabit TP/sloty SFP
•
8 portów z obsługą zasilania 48VDC w standardzie PoE (port 1 do 8)
•
Każdy port 10Base-T / 100Base-TX obsługuje auto-negocjację 10/20, 100/200Mbps (Fast Ethernet), 1000/2000Mbps
(Gigabit Ethernet)
•
Każdy port RJ-45 posiada automatyczne rozpoznawanie MDI/MDI-X
•
Zabezpieczenie przed utratą pakietów dzięki funkcji back pressure dla half-duplex i 802.3x PAUSE flow control
dla full-duplex
•
Wysokowydajna architektura Store & Forward, funkcja broadcast storm control oraz filtrowanie runt/CRC eliminujące
błędne i niepełne pakiety
•
Tablica adresów MAC – 4k wpisów, automatyczne uczenie się i odświeżanie
•
Wbudowana pamięć pakietów 2.75Mb
•
Sieciowy interfejs użytkownika umożliwiający zdalną konfigurację
•
SNMP Trap dla alarmów
•
Filtrowanie Broadcast Storm Control
•
Obsługa 16/18 grup VLAN bazujących na portach, 32 grup IEEE 802.1Q VLAN oraz MTU VLAN
•
Łączenie portów w magistrale – 2 grupy po maksymalnie 4 porty o łącznej przepustowości 800Mbps
•
Obsługa QoS, kontrola przepustowości oraz filtrowanie adresów MAC / TCP oraz UDP dla każdego portu
•
Dublowanie portów (mirroring) oraz IGMP Snooping v1 / v2
•
Włączanie/ wyłączanie zasilania PoE oraz monitorowanie zużycia prądu PoE
•
Aktualizacja Firmware poprzez sieć
•
Ustawianie hasła, adresu IP oraz opisu urządzeń poprzez narzędzia Planet Smart Discovery
•
Możliwość montażu w szafie 19-cali
•
Wbudowany uniwersalny zasilacz
•
Certyfikaty EMI: FCC, CE class A
Zastosowania
Przełącznik PoE oddziałowy/ grupy roboczej
Dzięki przepustowości 7.2 Gbps oraz nie blokującej się architekturze FGSW-1828PS z łatwością zagwarantuje wysoką lokalną
przepustowość w oddziałowej sieci szkieletowej Fast Ethernet. Dzięki 2 slotom SFP, przełącznik umożliwia połączenie z siecią
szkieletową poprzez moduły światłowodowe Gigabit Ethernet LX/SX SFP.
8 portów z zasilaniem PoE pozwala z łatwością zbudować centralnie zasilany system telefonii IP, system kamer do zdalnego
nadzoru czy grupę punktów dostępowych sieci bezprzewodowej. Urządzenia sieciowe można instalować w dowolnych
miejscach, bez potrzeby doprowadzania zewnętrznego zasilania.
Dane techniczne
Specyfikacja sprzętowa
Porty przewodowe
16 x 10/ 100/Base-TX RJ-45 Auto-MDI / MDI-X
Porty Gigabit Ethernet
2 x combo TP/SFP
Porty PoE
8 portów z funkcją mieszacza PoE (porty 1 do 8)
Architektura przełącznika
Store-and-Forward
Przepustowość (pakiety/sek.)
5.35 Gbps
Przepustowość matrycy
7.2 Mpps
Tablica adresów MAC
4K wpisów
Bufor danych
2.75Mb
Kontrola przepływu
Back pressure dla Half-Duplex
IEEE 802.3x Pause Frame dla Full-Duplex
Wymiary
440 x 120 x 44 mm – wysokość U1
Waga
2.02 kg
Zasilanie
100 – 240V AC, 50 – 60Hz, 1A
Zużycie prądu
21 W / 71BTU
Temperatura
Praca: 0~50 stopni C
Składowanie: -40~70 stopni C
Wilgotność
Praca: 5% do 90%, Składowanie: 5% do 90% (bez kondensacji)
Zasilanie PoE
Standard
IEEE 802.3af Power over Ethernet / PSE
Typ zasilania
End-span
Moc wyjściowa
48V DC, 350mA, maks. 15.4W dla każdego portu.
Styki zasilania
1/2(+), 3/6(-)
Całkowita moc wyjściowa
110W
Funkcje Smart
Zarządzanie
Przeglądarka sieciowa
Alarmy
SNMP Trap
Konfiguracja portów
-
Limitowanie przepustowości
1 / 2 / 4 / 8 / 16 / 32 / 64Mbps
Broadcast Storm Control
5% / 10% / 25% / 50% / Wyłączona
Statystyki portu
Pokazuje szczegółowe informacje o ruchu na każdym porcie
VLAN
16/18 grup VLAN bazującego na portach / 32 grupy VLAN IEEE 802.1Q VLAN / MTU VLAN
Łączenie portów w magistralę
2 grupy po 4 porty o łącznej przepustowości 800Mbps
Dublowanie portów
Pozwala na monitorowanie ruchu na dowolnym porcie
Mechanizmy QoS
Niski/ wysoki priorytet dla każdego portu port
First-In-First-Out, All-High-before-Low, Weight-Round-Robin QoS
Filtrowanie MAC/TCP/UDP
Tak
IGMP Snooping v1 / v2
Włączone/ wyłączone
Kontrola zasilania PoE
Pozwala na włączenie/wyłączenie zasilania i przypisanie priorytetu dla każdego portu PoE
Port wyłączony/włączony
Tryb duplex
Kontrola przepływu wyłączona/włączona
Opis portów
Zgodność ze standardami
Certyfikaty
FCC Part 15 Class A, CE
Standardy
IEEE
IEEE
IEEE
IEEE
IEEE
IEEE
IEEE
IEEE
802.3 Ethernet
802.3u Fst Ethernet
802.3ab Gigabit Ethernet
802.3z Gigabit Ethernet
802.3x Full-duplex Flow control
802.3af Power over Ethernet
802.1Q VLAN
802.1p QoS
Producent i dystrybutor zastrzegają sobie prawo do zmiany specyfikacji technicznej bez dodatkowej informacji.
Wszelkie nazwy firmowe i znaki są chronione prawem i należą do ich właścicieli.
