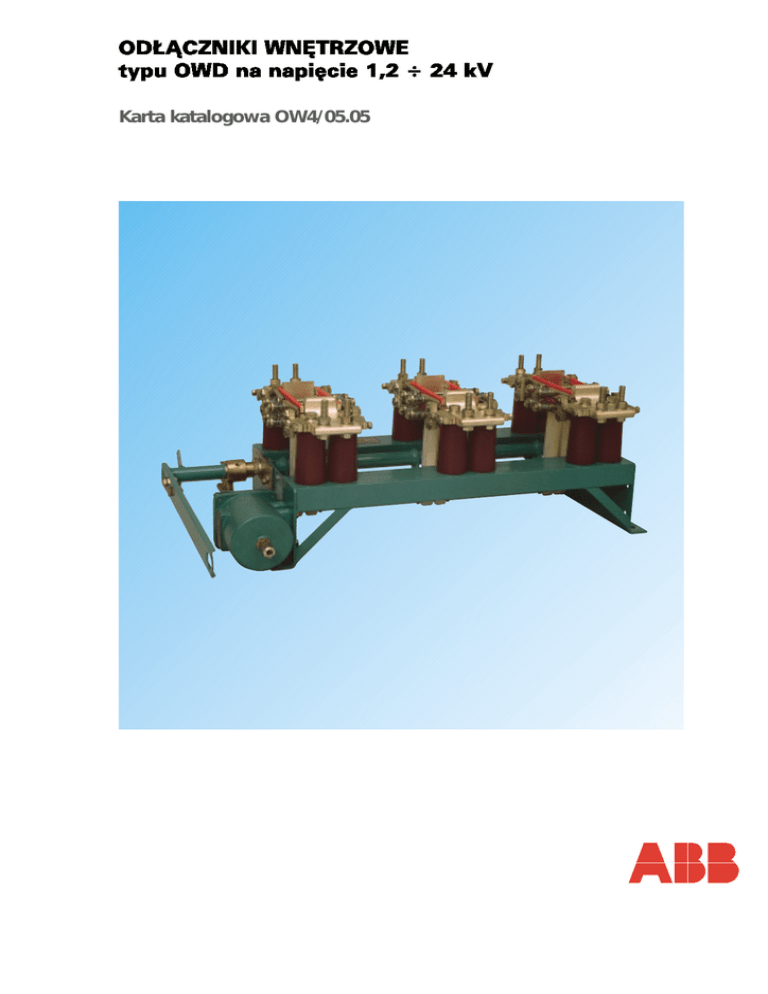

Karta katalogowa OW4/05.05

Karta katalogowa OW4/05.05
ZASTOSOWANIE
BUDOWA I ZASADA DZIAŁANIA
Odłączniki wnętrzowe jedno−, dwu− i trójbiegunowe typu
OWD są przeznaczone do zamykania i otwierania obwo−
dów elektrycznych w stanie bezprądowym. W położeniu
otwartym stwarzają w obwodzie widoczną i bezpieczną
przerwę izolacyjną, która odcina od napięcia obwód po
stronie odpływu energii elektrycznej. Są przystosowane
do pracy w położeniu pionowym lub poziomym.
Odłączniki jedno−, dwu− i trójbiegunowe typu OWD mają
konstrukcję sieczną. Podstawę odłącznika stanowi sztywna
rama, w której zamocowany jest wał napędowy. Na pod−
stawie zamocowane są izolatory wsporcze, na których
umieszczony jest tor prądowy odłącznika, składający się
w każdym biegunie z dwóch styków stałych i styku ru−
chomego. Styki ruchome są połączone z wałem napędo−
wym cięgnami izolacyjnymi. Ruch obrotowy wału napę−
dowego jest przenoszony poprzez cięgna izolacyjne na
styki ruchome wprawiając je w ruch w płaszczyźnie pro−
stopadłej do podstawy.
Dociskanie styku ruchomego do stałego jest tak roz−
wiązane, że przy prądach zwarciowych, wskutek oddzia−
ływania magnetycznego na nakładkę, zwiększa się siła
docisku. Pozwoliło to na uzyskanie dużych wartości zna−
mionowych prądu szczytowego i prądu zwarciowego ciepl−
nego. Do każdego z zacisków przyłączowych znajdują−
cych się na stykach stałych można przykręcić za pomocą
2 lub 6 śrub (w zależności od znamionowego prądu cią−
głego) dwie szyny przyłączowe.
Odłączniki typu OWD są przystosowane do pracy
w ustawieniu poziomym lub pionowym.
Odłączniki na napięcia znamionowe 3,6 kV i wyższe mogą
być uruchamiane napędem ręcznym lub napędem pneu−
matycznym typu NP8, natomiast odłączniki na napięcie
znamionowe 1,2 kV napędem ręcznym lub drążkiem izo−
lacyjnym. (Przy stosowaniu drążka izolacyjnego odłącznik
nie może być instalowany w położeniu poziomym).
Wszystkie odłączniki typu OWD mogą być uruchamiane
również napędem silnikowym typu UEMC40 A_ (napęd
wolnostojący). Natomiast odłączniki jednobiegunowe (tyl−
ko typu OWD103) mogą być uruchamiane napędem silni−
kowym UEMC40K6_, nabudowanym na podstawie odłącz−
nika, jednakże mogą one pracować tylko w ustawieniu
pionowym.
CECHY CHARAKTERYSTYCZNE
− zwarta budowa,
− wysokie parametry techniczne,
− duża niezawodność i trwałość,
− łatwość obsługi.
WARUNKI PRACY
Odłączniki typu OWD mogą być instalowane we wnę−
trzowych urządzeniach rozdzielczych o następujących
warunkach otoczenia:
a) temperatura otoczenia
− dla wykonania normalnego N3
od 268 do 313K (od −5 do +40˚C)
− dla wykonania tropikalnego T3
od 268 do 328K (od −5 do +55˚C)
b) wilgotność względna powietrza
− dla wykonania normalnego N3
70% przy temp. 303K (+30˚C)
− dla wykonania tropikalnego T3
85% przy temp. 303K (+30˚C)
c) maksymalna wysokość instalowania nad poziomem
morza
1000 m
OZNACZENIA I WYKONANIA
Sposób budowy oznaczenia typu odłączników przedsta−
wiono poniżej.
OWD
3
10
Typ
Ilość
Napięcie
odłącznika biegunów znamionowe
1 − jeden 01 − 1,2 kV
2 − dwa 03 − 3,6 kV
3 − trzy
10 − 12 kV
20 − 24 kV
w.01
Prąd
znamionowy
w.01 − 4000 A (N3)
3150 A (T3)
w.02 − 2500 A (N3)
2000 A (T3)
/
1
/
P
Strona
Rodzaj napędu
mocowania
1 − z dźwignią do
napędu
sprzęgnięcia
z napędem ręcznym (dotyczy tylko
(NRWO4−3, NR3, napędów
NRWO4−4) lub do typu
drążka izolacyjnego UEMC40 A_
dla odłączników na oraz NRK)
L – z lewej
napięcie 1,2 kV,
2 − napęd pneuma− strony
P – z prawej
tyczny typu NP8
/
strony
z prawej
strony,
3 − napęd pneuma−
tyczny typu NP8
z lewej strony,
4 − dwa napędy
pneumatyczne typu
NP8,
5 − napęd silnikowy
typu UEMC40 K6_
(tylko dla
OWD103w.01,
OWD103w.02)
6 − napęd ręczny typu
NRK,
7 – napęd silnikowy
typu UEMC40 A_
Wykonania odłączników przewidzianych do pracy w in−
nych warunkach środowiskowych oraz spełniających do−
datkowe wymagania eksploatacyjne lub eksportowe na−
leży każdorazowo uzgadniać z wytwórcą.
2
WYPOSAŻENIE
Odłączniki wnętrzowe typu OWD mogą być wyposażo−
ne w napęd ręczny, silnikowy lub pneumatyczny oraz
łącznik pomocniczy obwodów wtórnych.
Napęd ręczny oraz silnikowy nie stanowi integralnej czę−
ści odłącznika i jest dostarczany na oddzielne zamówie−
nie. Typ zastosowanego napędu jest uwarunkowany ty−
pem odłącznika według tabeli 1 (Tabela nie obejmuje
napędów pneumatycznych).
Tabela 1
Typ odłącznika
Typ napędu
OWD101w.02
NRWO4−3, NRK, NR3, UEMC40 A_lub drążek izolacyjny
OWD301w.02
NRWO4−4, NRK, NR3, UEMC40 A_ lub drążek izolacyjny
OWD103w.01, OWD103w.02
OWD110w.01, OWD110w.02
NRWO4−3
NRK, NR3,
UEMC40 A_, UEMC40 K6_ (tylko do OWD103w.01, w.02)
OWD120w.02
OWD303w.01, OWD303w.02
NRWO4−4,
OWD203w.01, OWD203w.02
OWD310w.01, OWD310w.02
OWD210w.01, OWD210w.02
OWD320w.02, OWD220w.02
NRK,
NR3,
UEMC40 A_
Napędy ręczne i silnikowe są przedmiotem oddzielnych
kart katalogowych.
ABB
Ponieważ odłączniki, zwłaszcza dwu− i trójbiegunowe
posiadają stosunkowo duże momenty obrotowe przy za−
mykaniu i otwieraniu, konstrukcja wsporcza na której jest
mocowany napęd ręczny NRW04 lub NR3 powinna być
sztywna w stopniu uniemożliwiającym przemieszczanie
się napędu względem odłącznika. Niezachowanie tego
wymagania może powodować trudności w prawidłowym
sprzęgnięciu napędu z odłącznikiem.
Jako napęd pneumatyczny stosuje się napęd typu NP8
o ciśnieniu znamionowym 0,5÷1,2 MPa w liczbie jeden
lub dwa napędy, w zależności od ciśnienia znamionowe−
go i odmiany odłącznika wg tabeli.
W wypadku zamówienia odłącznika z napędem pneu−
matycznym jest on sprzęgany z odłącznikiem u wytwórcy
i stanowi nierozłączną część kompletnej dostawy.
Tabela 2
Typ odłącznika
Typ
napędu
OWD303w.01, OWD203w.01
OWD303w.02, OWD203w.02
OWD103w.01, OWD103w.02
OWD310w.01, OWD310w.02
NP8
OWD210w.01, OWD210w.02
OWD320w.02, OWD220w.02
OWD110w.01, OWD110w.02
Liczba sztuk napędów
0,5 MPa
0,8 ÷ 2 MPa
2
1
2
1
1
1
2
1
2
1
2
1
1
1
Wraz z odłącznikiem może być także dostarczany (na
oddzielne zamówienie) łącznik pomocniczy typu NO2 lub
PS−O. Łącznik jest przewidziany do zamontowania w celce
i połączony cięgnem z dźwignią na wale odłącznika lub
uziemnika. Standartowa długość cięgna łączącego wy−
nosi 1030 mm.
Łącznik pomocniczy kompletny (z częściami do sprzę−
gnięcia) posiada oznaczenie OW3 4 E01 z numerem wy−
konania, w zależności od typu łącznika oraz aparatu, do
którego jest przewidziany:
OW3 4 E01 03 − do odłączników na napięcie 3,6 kV,
łącznik PS−O;
OW3 4 E01 04 − do odłączników na napięcie 12 kV,
łącznik PS−O;
OW3 4 E01 05 − do odłączników na napięcie 3,6 kV,
łącznik NO2;
OW3 4 E01 06 − do odłączników na napięcie 12 kV,
łącznik NO2;
OW3 4 E01 07 − do odłączników na napięcie 24 kV,
łącznik NO2;
OW3 4 E01 08 − do odłączników na napięcie 24 kV,
łącznik PS−O.
Standardowa liczba styków łączników NO2 i PS−O wy−
nosi 12 (6z + 6r). Do odłączników typu OWD 2− i 3−bie−
gunowych nie zaleca się stosowania łączników pomocni−
czych sprzęgniętych bezpośrednio z napędem ręcznym
NRWO4.
DANE TECHNICZNE
Dane techniczne odłączników zestawiono w tabeli 3 na
stronie 4.
ABB
ZGODNOŚĆ Z NORMAMI
Odłączniki spełniają wymagania normy polskiej PN−93/
E−06107 zgodnej z normą międzynarodową IEC 129 (1984).
Odłączniki na napięcie 1,2 kV spełniają wymagania nor−
my PN−73/E−06153.
UWAGI
AGI O
ZAMIENNYCH
UWAGI
O CZÊŒCIACH
CZĘŚCIACH ZAMIENNYCH
Aparat na okres swej eksploatacji tj. 1000 przestawieñ
nie wymaga czêœci zamiennych. Na ¿yczenie u¿ytkowni–
ka mog¹ byæ dostarczone czêœci uszkodzone w wyniku
zdarzeñ losowych, jednak ich wymiana powinna byæ ka¿–
dorazowo uzgodniona z wytwórc¹ i dokonana przez ser–
wis ABB lub przez pracowników innych przedsiêbiorstw
przeszkolonych przez producenta
SPOSÓB FORMUŁOWANIA ZAMÓWIEŃ
W zamówieniu należy podać nazwę i typ odłącznika,
znamionowe napięcie izolacji, znamionowy prąd ciągły,
wyposażenie w napęd pneumatyczny i łącznik pomocni−
czy (wraz z typem łącznika).
Napędy ręczne i silnikowe należy zamawiać oddzielnie
wg właściwych kart katalogowych. W przypadku zamówienia
odłącznika z napędem pneumatycznym należy podać z
której strony odłącznika ma on być zamontowany.
PRZYKŁADY ZAMÓWIEŃ
1. Odłącznik wnętrzowy dwubiegunowy na napięcie zna−
mionowe 3,6 kV, prąd znamionowy 4000 A z napędem
pneumatycznym z lewej strony, wyposażony w łącznik
pomocniczy typu NO2:
„Odłącznik wnętrzowy dwubiegunowy typu OWD
203w.01/3, 3,6 kV, 4000 A z napędem NP8 z lewej strony,
z łącznikiem pomocniczym typu NO2.”
2. Odłącznik wnętrzowy trójbiegunowy na napięcie zna−
mionowe 12 kV, prąd znamionowy 2500 A z dwoma na−
pędami pneumatycznymi (na ciśnienie 0,5 MPa), wypo−
sażony w łącznik pomocniczy NO2:
„Odłącznik wnętrzowy trójbiegunowy typu OWD
310w.02/4 z łącznikiem pomocniczym NO2, 12 kV, 2500 A
z dwoma napędami NP8.”
3. Odłącznik trójbiegunowy na napięcie znamionowe
12 kV, prąd znamionowy 2500 A przystosowany do pracy
z napędem silnikowym UEMC40 A_ montowanym z pra−
wej strony odłącznika, z łącznikiem pomocniczym PS−O:
„Odłącznik wnętrzowy typu OWD 310w.02/7/P, 12 kV,
2500 A do napędu silnikowego UEMC40 A_, z łącznikiem
pomocniczym PS−O.”
ZAŁĄCZNIKI
Szkice wymiarowe:
OW4/07.01
OW4/08.01
OW4/09.01
OW4/10.01
OW4/11.01
OW4/12.01
3
4
Tabela 3
DANE TECHNICZNE ODŁĄCZNIKÓW TYPU OWD
Jednostka
OWD 301w.02
OWD 101w.02
OWD 303w.01
OWD 203w.01
OWD 103w.01
OWD 303w.02
OWD 203w.02
OWD 103w.02
OWD 310w.01
OWD 210w.01
OWD 110w.01
OWD 310w.02
OWD 210w.02
OWD 110w.02
OWD 320w.02
Typ
1.
Ilość biegunów
szt.
3
1
3
2
1
3
2
1
3
2
1
3
2
1
3
2.
Napięcie znamionowe
kV
Lp.
Wielkość
3.
Napięcie probiercze 1−min.
wytrzymywane o częstotliwości sieciowej
4.
Napięcie udarowe piorunowe
wytrzymywane
do ziemi i między
biegunami
przerwy biegunowej
bezpiecznej
do ziemi i między
biegunami
wykonanie normalne N3
Znamionowy prąd ciągły
6.
Znamionowy prąd wytrzymywany
7.
Znamionowy prąd szczytowy
8.
Częstotliwość
9.
Ciśnienie znamionowe napędu pneumatycznego
wykonanie tropikalne T3
10. Masa odłącznika
− przeznaczonego do napędu ręcznego i
silnikowego
− z 1 napędem pneumatycznym
12
24
3,5
21
35
55
3,5
25
45
75
−
45
75
125
−
52
85
145
kV
A
2000
4000
2500
4000
2500
1600
3150
2000
3150
2000
−
80
80
−
1 − sekundowy
3 − sekundowy
3,6
kV
przerwy biegunowej
bezpiecznej
5.
1,2
kA
60
−
−
60
60
50
150
200
200
150
150
125
Hz
50 ÷ 60
MPa
0,5 ÷ 1,2
kg
− z 2 napędami pneumatycznymi
−
38
12
76
50
30
58
38
23
79
55
34
64
43
26
72
−
−
82
56
36
64
44
29
85
61
40
70
49
32
78
−
−
88
68
42
70
50
35
92
68
46
76
56
38
85
11. Minimalna przerwa izolacyjna międzyzaciskowa
mm
45
12. Maksymalna odległość pierwszego wspornika przy znamionowym
prądzie szczytowym
mm
335
75
300
130
260
400
250
300
350
ABB
SZKICE WYMIAROWE
F
M
E
K
R
18
L
Uwaga: Odchy³ki wymiarów nietolerowanych mieszcz¹ siê w granicach 3%.
M12
90
°
P
J
80
G
Przed³u¿acz wa³u
³¹cznika pomocn.
OW4/07.01 – Odłączniki wnętrzowe typu OWD 3,6 ÷ 24 kV
do napędu ręcznego i silnikowego
min. N
25
35
A
4 otw.ø14
A
18
I
B
C
D
H
Przy³¹cza:
TYP
[kV]
[A]
A
B
C
D
E
F
G
H
I
J
K
L
M
N
P
R
OWD 310w.01/1
12
4000
300
775
880
990
185
785
310
1110
375
280
335
20
560
130
490
130
OWD 310w.02/1
12
2500
300
775
880
990
160
760
310
1110
360
280
330
15
535
130
410
130
OWD 303w.01/1
3,6
4000
260
695
880
990
185
785
310
985
320
260
280
20
485
75
470
130
OWD 303w.02/1
3,6
2500
260
695
880
990
160
680
272
985
305
242
275
15
445
75
372
130
OWD 210w.01/1
12
4000
300
475
580
690
185
485
310
810
375
280
335
20
560
130
490
130
OWD 210w.02/1
12
2500
300
475
580
690
160
460
310
810
360
280
330
15
535
130
410
130
OWD 203w.01/1
3,6
4000
260
435
540
650
185
445
290
725
320
260
280
20
485
75
470
130
OWD 203w.02/1
3,6
2500
260
435
540
650
160
420
272
725
305
242
275
15
445
75
372
130
OWD 110w.01/1
12
4000
-
175
280
390
185
185
310
510
375
280
335
20
560
130
490
130
2500 A (N3)
2000 A (T3)
OWD 110w.02/1
12
2500
-
175
280
390
160
160
310
510
360
280
330
15
535
130
410
130
OWD 103w.01/1
3,6
4000
-
175
280
390
185
185
290
465
320
260
280
20
485
75
470
130
OWD 103w.02/1
3,6
2500
-
175
280
390
160
160
272
465
305
242
275
15
445
75
372
130
OWD 320w.02/1
24
2500
350
875
980
1155 160
860
410
1340
425
380
395
15
710
250
510
145
40
80
40
6 otw.ø14
20
20
40
40
25
In
120
materia³: miedŸ
pokrycie: srebro
WYMIAR
Un
4000 A (N3)
3150 A (T3)
2 otw.ø14
Zacisk uziomowy
materia³: stal
pokrycie: cyna
OW4/08.01 – Odłączniki wnętrzowe typu OWD 3,6 ÷ 24 kV
z napędem pneumatycznym
S
H
62
4 otw.ø14
A
420
A
E
80
G
J
P
F
min. N
T
35
R
M12
Przed³u¿acz wa³u
³¹cznika pomocn.
L
K
M
I
B
C
18
D
Przy³¹cza:
ABB
In
[kV]
[A]
A
B
C
D
E
F
120
materia³: miedŸ
pokrycie: srebro
WYMIAR
G
H
I
J
K
L
M
N
P
R
S
T
80
40
25
TYP
Un
40
40
12
4000
300
775
880
1002 193
590
310
375
550
280
335
20
560
130
490
185
1122
130
OWD 310w.02...
12
2500
300
775
880
1002 193
550
310
360
550
280
330
15
535
130
410
160
1122
130
OWD 303w.01...
3,6
4000
260
695
800
922
193
590
290
320
550
260
280
20
485
75
470
185
997
130
OWD 303w.02...
3,6
2500
260
695
800
922
193
550
272
305
550
242
275
15
445
75
372
160
977
130
OWD 210w.01...
12
4000
300
475
580
702
193
590
310
375
550
280
335
20
560
130
490
185
822
130
OWD 210w.02...
12
2500
300
475
580
702
193
550
310
360
550
280
330
15
535
130
410
160
822
130
OWD 203w.01...
3,6
4000
260
435
540
662
193
590
290
320
550
260
280
20
485
75
470
185
737
130
OWD 203w.02...
3,6
2500
260
435
540
662
193
550
272
305
550
242
275
15
445
75
372
160
737
130
2500 A (N3)
Zacisk uziomowy
OWD 110w.01...
12
4000
-
175
280
402
193
590
310
375
550
280
335
20
560
130
490
185
522
130
2000 A (T3)
OWD 110w.02...
12
2500
-
175
280
402
193
550
310
360
550
280
330
15
535
130
410
160
522
130
materia³: stal
pokrycie: cyna
OWD 103w.01...
3,6
4000
-
175
280
402
193
590
290
320
550
260
280
20
485
75
470
185
477
130
OWD 103w.02...
3,6
2500
-
175
280
402
193
550
272
305
550
242
275
15
445
75
372
160
477
130
OWD 320w.02...
24
2500
350
875
980
1167 258
550
410
425
565
380
395
15
710
250
510
160
1352
145
20
20
40
OWD 310w.01...
2 otw.ø13
6 otw.ø13
4000 A (N3)
3150 A (T3)
5
OW4/09.01 – Odłączniki wnętrzowe typu OWD 3,6 ÷ 24 kV
z dwoma napędami pneumatycznymi
E
H
62
A
420
A
J
F
min. N
80
G
30
S
L
M12
4 otw.ø14
R
K
B
M
C
D
I
Przy³¹cza:
B
C
D
E
F
G
H
I
J
K
L
M
N
P
R
S
OWD 203w.01/4
3,6
4000
260
435
540
737
193
590
290
320
550
260
280
20
485
75
470
185
130
OWD 303w.01/4
3,6
4000
260
695
800
997
193
590
290
320
550
260
280
20
485
75
470
185
130
OWD 210w.01/4
12
4000
300
475
580
822
193
590
310
375
550
280
335
20
560
130
490
185
130
OWD 310w.01/4
12
4000
300
775
880
1122 193
590
310
375
550
280
335
20
560
130
490
185
130
OWD 310w.02/4
12
2500
300
775
880
1122 193
550
310
360
550
280
330
15
535
130
410
160
130
OWD 320w.02/4
24
2500
350
875
980
1352 258
550
410
425
565
380
395
15
710
250
510
160
145
20
25
WYMIAR
A
40
80
40
120
40
40
[kV] [A]
materia³: miedŸ
pokrycie: srebro
6 otw.ø13
20
TYP
In
Un
4000 A (N3)
3150 A (T3)
2 otw.ø13
2500 A (N3)
Zacisk uziomowy
2000 A (T3)
materia³: stal
pokrycie: cyna
OW4/10.01 – Odłączniki wnętrzowe typu OWD 1,2 kV
F
E
25
4 otw.ø14
90°
G
80
J
I
D
³¹cznik pomocniczy
min. N
M12
90
L
P
A
K
A
M
B
H
C
18
Przy³¹cza:
materia³: miedŸ
pokrycie: srebro
TYP
WYMIAR
Un
In
[kV]
[A]
A
B
C
D
E
F
G
H
I
J
K
L
M
N
P
1,2
2000
160
480
580
400
160
480
272
335
372
242
145
15
270
45
32
OWD 101w.02/1
1,2
2500
-
160
280
400
160
160
272
335
372
242
145
15
270
45
42
80
40
Zacisk uziomowy
materia³: stal
pokrycie: cyna
20
OWD 301w.02/1
20
2 otw.ø14
6
ABB
OW4/11.01 – Odłączniki wnętrzowe typu OWD do napędu silnikowego UEMC40A...
i ręcznego NRK (z lewej strony)
H
D
C
18
B
35
A
25
A
*
I
min. N
K
4 otw.ø14
E
M12
M
F
Un
G
80
R
L
TYP
Przed³u¿acz wa³u
³¹cznika pomocn.
°
90
J
P
46
WYMIAR
In
[kV]
[A]
A
B
C
F
G
H
I
OWD 310w.01/.../L
12
4000
300
775
880
1023 185
785
310
1143
375
280
335
20
560
130
490
130
OWD 310w.02/.../L
12
2500
300
775
880
1023 160
760
310
1143
360
280
330
15
535
130
410
130
Przy³¹cza:
OWD 303w.01/.../L
3,6
4000
260
695
800
943
705
290
1018
320
260
280
20
485
75
470
130
materia³: miedŸ
pokrycie: srebro
185
K
L
M
N
P
R
OWD 303w.02/.../L
3,6
2500
260
695
800
943
160
680
272
1018
305
242
275
15
445
75
372
130
OWD 210w.01/.../L
12
4000
300
475
580
723
185
485
310
843
375
280
335
20
560
130
490
130
OWD 210w.02/.../L
12
2500
300
475
580
723
160
460
310
843
360
280
330
15
535
130
410
130
OWD 203w.01/.../L
3,6
4000
260
435
540
683
185
445
290
758
320
260
280
20
485
75
470
130
OWD 203w.02/.../L
3,6
2500
260
435
540
683
160
420
272
758
305
242
275
15
445
75
372
130
OWD 110w.01/.../L
12
4000
-
175
280
423
185
185
310
543
375
280
335
20
560
130
490
130
OWD 110w.02/.../L
12
2500
-
175
280
423
160
160
310
543
360
280
330
15
535
130
410
130
OWD 103w.01/.../L
3,6
4000
-
175
280
423
185
185
290
493
320
260
280
20
485
75
470
130
OWD 103w.02/.../L
3,6
2500
-
175
280
423
160
160
272
493
305
242
275
15
445
75
372
130
OWD 320w.02/.../L
24
2500
350
875
980
1188 160
860
410
1373
425
380
395
15
710
250
510
145
OWD 301w.02/.../L
1,2
2000
160
480
580
652
160
480
272
-
175
242
145
15
270
45
372
90
OWD 101w.02/.../L
1,2
2500
-
160
280
352
160
160
272
-
175
242
145
15
270
45
372
90
120
20
40
40
25
J
40
E
80
40
6 otw.ø14
4000 A (N3)
20
D
3150 A (T3)
2 otw.ø14
Zacisk uziomowy
2500 A (N3)
materia³: stal
pokrycie: cyna
2000 A (T3)
*
- 32 mm dla od³. OWD 301w.02/NRK/L; 42 mm dla od³. OWD 101w.02/NRK/L
OW4/12.01 – Odłączniki wnętrzowe typu OWD do napędu silnikowego UEMC40A...
i ręcznego NRK (z prawej strony)
H
D
C
B
18
*
35
A
A
25
I
min. N
28
Przed³u¿acz wa³u
³¹cznika pomocn.
°
G
J
P
90
R
L
K
M
*
ABB
E
F
WYMIAR
B
C
OWD 310w.01/.../P
12
4000
300
775
880
OWD 310w.02/.../P
12
2500
300
775
D
E
F
G
H
I
J
K
L
M
N
P
R
1023 185
785
310
1143
375
280
335
20
560
130
490
130
880
1023 160
760
310
1143
360
280
330
15
535
130
410
130
OWD 303w.01/.../P
3,6
4000
260
695
800
943
185
705
290
1018
320
260
280
20
485
75
470
130
OWD 303w.02/.../P
3,6
2500
260
695
800
943
160
680
272
1018
305
242
275
15
445
75
372
130
OWD 210w.01/.../P
12
4000
300
475
580
723
185
485
310
843
375
280
335
20
560
130
490
130
OWD 210w.02/.../P
12
2500
300
475
580
723
160
460
310
843
360
280
330
15
535
130
410
130
OWD 203w.01/.../P
3,6
4000
260
435
540
683
185
445
290
758
320
260
280
20
485
75
470
130
OWD 203w.02/.../P
3,6
2500
260
435
540
683
160
420
272
758
305
242
275
15
445
75
372
130
OWD 110w.01/.../P
12
4000
-
175
280
423
185
185
310
543
375
280
335
20
560
130
490
130
OWD 110w.02/.../P
12
2500
-
175
280
423
160
160
310
543
360
280
330
15
535
130
410
130
OWD 103w.01/.../P
3,6
4000
-
175
280
423
185
185
290
493
320
260
280
20
485
75
470
130
OWD 103w.02/.../P
3,6
2500
-
175
280
423
160
160
272
493
305
242
275
15
445
75
372
130
OWD 320w.02/.../P
24
2500
350
875
980
1188 160
860
410
1373
425
380
395
15
710
250
510
145
OWD 301w.02/.../P
1,2
2000
160
480
580
652
160
480
272
-
175
242
145
15
270
45
372
90
OWD 101w.02/.../P
1,2
2500
-
160
280
352
160
160
272
-
175
242
145
15
270
45
372
90
Przy³¹cza:
120
materia³: miedŸ
pokrycie: srebro
20
80
40
25
A
40
40
40
In
[A]
6 otw.ø14
20
Un
[kV]
TYP
M12
4 otw.ø14
4000 A (N3)
2 otw.ø14
2500 A (N3)
2000 A (T3)
3150 A (T3)
Zacisk uziomowy
materia³: stal
pokrycie: cyna
- 32 mm dla od³. OWD 301w.02/NRK/P; 42 mm dla od³. OWD 101w.02/NRK/P
7
ABB Sp. z o.o.
Oddział Zwar w Przasnyszu
ul. Leszno 59, 06-300 Przasnysz
Telefon: (0 29) 75 33 200
Fax: (0 29) 75 33 329
www.abb.pl
Biuro Handlowe
ul. Żegańska 1, 04-713 Warszawa
Telefon:(0 22) 51 52 674
Fax: (0 22) 51 52 689
Wydanie 04.2002
Uwaga: Informacje zawarte w tej publikacji odnoszą się do opisanego wyposażenia. Zastrzega się prawo wprowadzania zmian bez powiadamiania.
