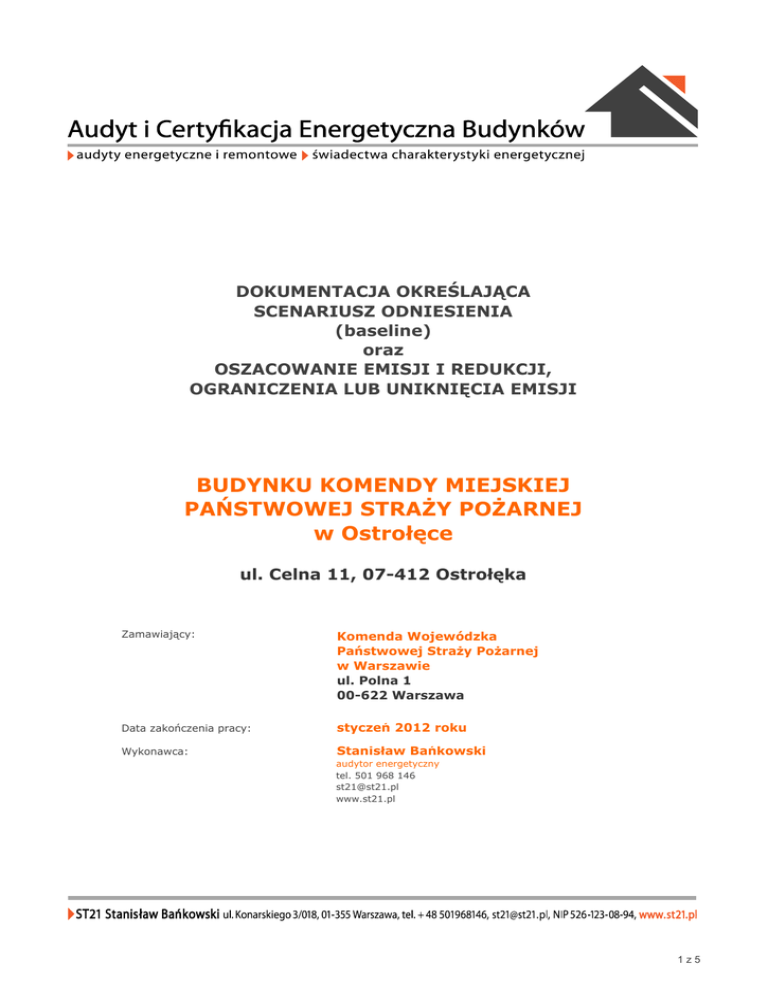

DOKUMENTACJA OKREŚLAJĄCA
SCENARIUSZ ODNIESIENIA
(baseline)
oraz
OSZACOWANIE EMISJI I REDUKCJI,
OGRANICZENIA LUB UNIKNIĘCIA EMISJI
BUDYNKU KOMENDY MIEJSKIEJ
PAŃSTWOWEJ STRAŻY POŻARNEJ
w Ostrołęce
ul. Celna 11, 07-412 Ostrołęka
Zamawiający:
Komenda Wojewódzka
Państwowej Straży Pożarnej
w Warszawie
ul. Polna 1
00-622 Warszawa
Data zakończenia pracy:
styczeń 2012 roku
Wykonawca:
Stanisław Bańkowski
audytor energetyczny
tel. 501 968 146
[email protected]
www.st21.pl
1z5
1. Roczne zużycie energii końcowej do ogrzewania, wentylacji i przygotowania ciepłej wody
1.1. Roczne zużycie energii użytkowej dla potrzeb ogrzewania i wentylacji
Na podstawie Audytu energetycznego budynku, wykonanego w październiku 2010 r. przez Biuro ProjektowoAudytorskie "MIRNED" Mirosław Nędzi z Radomia - ustalono roczne zapotrzebowanie na energię użytkową
do ogrzewania i wentylacji i przeliczono na MWh/a:
Qco0, Qco1
przed
termomodernizacją
po
termomodernizacji
jedn.
240,219
148,787
MWh/a
1.2. Sprawności systemu ogrzewania
W audycie energetycznym ustalono następujące sprawności składowe i policzono sprawność całkowitą
systemu ogrzewania korzystając ze wzoru:
ηH,tot = ηH,g * ηH,d * ηH,s * ηH,e
Symbol
Opis
przed termomodernizacją
po termomodernizacji
0,93
0,93
0,87
0,87
1,0
1,0
sprawność regulacji i wykorzystania systemu grzewczego
przyjmowana zgodnie
z Załącznikiem nr 5. Dz. U. nr 201, poz. 1240 lub z
dokumentacji technicznej
0,98
0,98
całkowita sprawność
systemu grzewczego
0,79
0,79
wt
Uwzględnienie przerw na ogrzewanie w okresie tygodnia
0,95
0,95
wd
Uwzględnienie przerw na ogrzewanie w ciągu doby
1,00
1,00
ηH,g
sprawność wytwarzania ciepła określona zgodnie z Polskimi
Normami dotyczącymi kotłów grzewczych, wodnych,
niskotemperaturowych, gazowych oraz kotłów grzewczych
stalowych o mocy grzewczej do 50 kW lub przyjmowana
zgodnie z Załącznikiem nr 5. Rozporządzenia Ministra
Infrastruktury z dnia 6 listopada 2008 r. w sprawie
metodologii obliczania charakterystyki energetycznej budynku
i lokalu mieszkalnego lub części budynku stanowiącej
samodzielną całość techniczno-użytkową oraz sposobu
sporządzania i wzorów świadectw ich charakterystyki
energetycznej (Dz.U. nr 201, poz. 1240) lub z dokumentacji
technicznejoraz kotłów grzewczych stalowych
ηH,d
sprawność przesyłania ciepła określona zgodnie z Polską
Normą dotyczącą izolacji cieplnej rurociągów, armatury i
urządzeń lub przyjmowana zgodnie z Załącznikiem nr 5. Dz.
U. nr 201, poz. 1240 lub z dokumentacji technicznej
ηH,s
sprawność akumulacji ciepła przyjmowana zgodnie z
Załącznikiem nr 5. Dz. U. nr
201, poz. 1240 lub z dokumentacji technicznej
ηH,e
ηH,tot
1.3. Roczne zużycie energii końcowej dla potrzeb ogrzewania i wentylacji
Na podstawie wielkości opisanych w pkt. 1.1 i 1.2 wyliczono wartości energii końcowej:
QK,H = Qco/ηH,tot *wt *wd
QK,H - energia końcowa dla potrzeb ogrzewania i wentylacji
przed
termomodernizacją
po
termomodernizacji
jedn.
288,87
178,92
MWh/a
2z5
1.4. Roczne zużycie energii końcowej do przygotowania ciepłej wody.
Roczne zapotrzebowanie na ciepło do przygotowania ciepłej wody Qcw określane jest przez audytora na podstawie
analizy i prognozy zużycia ciepła, obliczone zgodnie z Polską Normą PN-EN 15316-3:2007 Instalacje ogrzewcze w
budynkach - Metoda obliczana zapotrzebowania na energię instalacji i sprawności instalacji. lub zgodnie z pkt .4.1. i
4.2. Załącznika nr 5 Rozporządzenia Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie metodologii
obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną
całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej (Dz. U.
nr 201, poz. 1240).
przed
termomodernizacją
po
termomodernizacji
jedn.
35,29
35,29
GJ/a
przed
termomodernizacją
po
termomodernizacji
jedn.
9 804
9 804
kWh/a
QCW
1.5. Roczne zapotrzebowanie na ciepło użytkowe do przygotowania ciepłej wody
Na podstawie danych z audytu energetycznego
QW,nd
1.6. Sprawności systemu przygotowania ciepłej wody użytkowej
W audycie energetycznym ustalono następujące sprawności składowe i policzono sprawność całkowitą
systemu przygotowania ciepłej wody korzystając ze wzoru:
ηW,tot = ηW,g * ηW,d * ηW,s * ηW,e
Symbol
Opis
przed termomodernizacją
po termomodernizacji
ηW,g
średnia sezonowa sprawność wytworzenia nośnika ciepła z
energii dostarczanej
do granicy bilansowej budynku (energii końcowej)
0,94
0,94
ηW,d
średnia sezonowa sprawność transportu (dystrybucji) ciepłej
wody w obrębie
budynku (osłony bilansowej lub poza nią)
0,70
0,70
ηW,s
średnia sezonowa sprawność akumulacji ciepłej wody w
elementach pojemnościowych systemu ciepłej wody (w
obrębie osłony bilansowej lub poza nią)
0,55
0,55
ηW,e
średnia sezonowa sprawność wykorzystania (przyjmuje się
1,0)
1,0
1,0
0,36
0,36
ηW,tot
całkowita sprawność
systemu grzewczego
1.7. Roczne zapotrzebowanie na energię końcową do przygotowania ciepłej wody.
Wartość rocznego zapotrzebowania na energię końcową do przygotowania ciepłej wody
określana jest według ww. rozporządzenia ze wzoru:
QK,W = QW,nd / ηW,tot
QK,W
przed
termomodernizacją
po
termomodernizacji
jedn.
27 089,15
27 089,15
kWh/a
1.8. Roczne zapotrzebowanie na energię pomocniczą dla systemu ogrzewania, wentylacji i systemu
przygotowania ciepłej wody
Powierzchnia o regulowanej temperaturze w budynku - Af
przed
termomodernizacją
po
termomodernizacji
jedn.
2 484,8
2 484,8
m2
Wartości zapotrzebowania na energię pomocniczą ustalono:
1. dla stanu przed modernizacją na podstawie Tabeli 1.8., Aneksu 1, Załącznika 2 do instrukcji dla
wnioskodawców
2. dla stanu po modernizacji - dla c.o. - na podstawie danych technicznych urządzeń, które mają być
zainstalowane, dla c.w.u. - jak w pkt. 1
3z5
Wartości zapotrzebowania na energię pomocniczą ustalono:
1. dla stanu przed modernizacją na podstawie Tabeli 1.8., Aneksu 1, Załącznika 2 do instrukcji dla
wnioskodawców
2. dla stanu po modernizacji - dla c.o. - na podstawie danych technicznych urządzeń, które mają być
zainstalowane, dla c.w.u. - jak w pkt. 1
1.8.1. Eel.pom,H - roczne zapotrzebowanie na energię pomocniczą dla systemu ogrzewania
symbol
qel,H1
tel,H1
qel,H2
tel,H2
opis
Regulacja węzła cieplnego - ogrzewanie
Pompa obiegowa ogrzewania
Eel,pom,H Razem energia pomocnicza dla ogrzewania
przed
termomodernizacją
po
termomodernizacji
0,038
3500
0,250
4500
0,038
3500
0,250
4500
W/m2
h/a
3 121,53
3 121,53
kWh/a
przed
termomodernizacją
po
termomodernizacji
jedn.
0,038
8760
0,150
500
0,000
0
0,075
5840
0,038
8760
0,150
500
0,000
0
0,075
5840
W/m2
h/a
2 090,96
2 090,96
kWh/a
przed modernizacją
po modernizacji
jedn.
jedn.
W/m2
h/a
1.8.2. Eel.pom,W - roczne zapotrzebowanie na energię pomocniczą dla systemu c.w.u.
symbol
qel,W1
tel,W1
qel,W2
tel,W2
qel,W3
tel,W3
qel,W4
tel,W4
opis
Regulacja węzła cieplnego - c.w.u.
Pompa ładująca zasobnik c.w.u.
Pompa i regulacja instalacji solarnej
Pompa cyrkulacyjna c.w.u.
Eel,pom,W Razem energia pomocnicza dla potrzeb c.w.u.
W/m2
h/a
W/m2
h/a
W/m2
h/a
1.9. Podsumowanie
Łączne zużycie energii końcowej pochodzącej ze spalania
węgla w ciepłowni węglowej
WO =
22,55
MJ/kg
316,0
206,0
1 137
742
GJ/a
50 442
32 889
kg/a
288 871
27 089
178 921
27 089
kWh/a
kWh/a
5,2
5,2
MWh/a
18,8
18,8
GJ/a
0
0
5 212
0
0
0
0
5 212
0
0
kWh/a
kWh/a
kWh/a
kWh/a
kWh/a
MWh/a
w tym:
na potrzeby ogrzewania i wentylacji
na potrzeby c.w.u.
Łączne zużycie energii elektrycznej
w tym:
na potrzeby ogrzewania i wentylacji
na potrzeby c.w.u.
na potrzeby energii pomocniczej (c.o. + c.w.u.)
na potrzeby wentylacji mechanicznej
na potrzeby oświetlenia
4z5
2. Określenie wielkości emisji CO2
2.1. Określenie wielkości emisji CO2 pochodzącej ze spalania węgla w ciepłowni
W celu określenia emisji należy skorzystać ze wzoru:
ECO2
y
= Ech y * We
gdzie:
ECO2 - roczna wielkość emisji CO2 [Mg]
Ech y - roczne zużycie energii chemicznej zawartej w danym nośniku [GJ/a]
We - wskaźnik emisji wyrażony w Mg CO2/GJ dla danego nośnika energii
We =
symbol
ECO2
94,78
kg/GJ
opis
przed modernizacją
Wielkość emisji CO2 pochodzącej ze spalania węgla
w ciepłowni węglowej
po modernizacji
107,8
70,3
jedn.
Mg
2.2. Określenie wielkości emisji CO2 pochodzącej z produkcji energii elektrycznej
W celu określenia emisji należy skorzystać ze wzoru:
ECO2
2012
= Ech 2012 * We
gdzie:
ECO2 - roczna wielkość emisji CO2 [Mg]
Ech 2012 - roczne zużycie energii chemicznej zawartej w danym nośniku [MWh/a]
We 2012- wskaźnik emisji wyrażony w Mg CO2/GJ dla danego nośnika energii
symbol
ECO2
We
2012=
0,89
We
2012=
0,247
MgCO2/MWh
MgCO2/GJ
opis
Wielkość emisji CO2 pochodzącej z produkcji energii
elektrycznej
przed modernizacją
4,6
po modernizacji
4,6
jedn.
Mg
