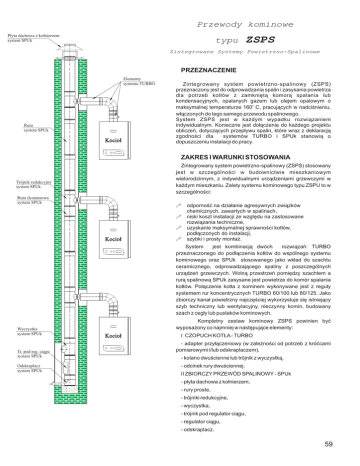

Przewody kominowe typu ZSPS

Przewody kominowe
Płyta dachowa z kołnierzem
system SPUk
typu
ZSPS
Zintegrowane Systemy Powietrzno-Spalinowe
PRZEZNACZENIE
Elementy
systemu TURBO
Rura
system SPUk
Kocioł
Zintegrowany system powietrzno-spalinowy (ZSPS)
przeznaczony jest do odprowadzania spalin i zasysania powietrza
dla potrzeb kotłów z zamkniętą komorą spalania lub
kondensacyjnych, opalanych gazem lub olejem opalowym o
maksymalnej temperaturze 160° C, pracujących w nadciśnieniu,
włączonych do tego samego przewodu spalinowego.
System ZSPS jest w każdym wypadku rozwiązaniem
indywidualnym. Konieczne jest dołączenie do każdego projektu
obliczeń, dotyczących przepływu spalin, które wraz z deklaracją
zgodności dla
systemów TURBO i SPUk stanowią o
dopuszczeniu instalacji do pracy.
ZAKRES I WARUNKI STOSOWANIA
Zintegrowany system powietrzno-spalinowy (ZSPS) stosowany
jest w szczególności w budownictwie mieszkaniowym
wielorodzinnym, z indywidualnymi urządzeniami grzewczymi w
każdym mieszkaniu. Zalety systemu kominowego typu ZSPU to w
szczególności:
Trójnik redukcyjny
system SPUk
Rura dystansowa
system SPUk
Kocioł
! odporność na działanie agresywnych związków
chemicznych, zawartych w spalinach,
! niski koszt instalacji ze względu na zastosowane
rozwiązania techniczne,
! uzyskanie maksymalnej sprawności kotłów,
podłączonych do instalacji,
! szybki i prosty montaż.
System
jest kombinacją dwóch
rozwiązań: TURBO
przeznaczonego do podłączenia kotłów do wspólnego systemu
kominowego oraz SPUk stosowanego jako wkład do szachtu
ceramicznego, odprowadzającego spaliny z poszczególnych
urządzeń grzewczych. Wolną przestrzeń pomiędzy szachtem a
rurą spalinową SPUk zasysane jest powietrze do komór spalania
kotłów. Połączenie kotła z kominem wykonywane jest z reguły
systemem rur koncentrycznych TURBO 60/100 lub 80/125. Jako
zbiorczy kanał powietrzny najczęściej wykorzystuje się istniejący
szyb techniczny lub wentylacyjny, nieczynny komin, budowany
szach z cegły lub pustaków kominowych.
Wyczystka
system SPUk
Tr. pod reg. ciągu
system SPUk
Odskraplacz
system SPUk
Kompletny zestaw kominowy ZSPS powinien być
wyposażony co najmniej w następujące elementy:
Kocioł
I CZOPUCH KOTŁA - TURBO
- adapter przyłączeniowy (w zależności od potrzeb z króćcami
pomiarowymi i/lub odskraplaczem),
- kolano dwuścienne lub trójnik z wyczystką,
- odcinek rury dwuściennej.
II ZBIORCZY PRZEWÓD SPALINOWY - SPUk
- płyta dachowa z kołnierzem,
- rury proste,
- trójniki redukcyjne,
- wyczystka,
- trójnik pod regulator ciągu,
- regulator ciągu,
- odskraplacz.
59
J
Płyta dachowa z kołnierzem
system SPUk
a
+/-G
Dane projektowe systemu ZSPS
I
F
Dobór elementów wkładu kominowego powinien być wykonany przez
uprawnionego projektanta na podstawie przeprowadzonych obliczeń.
Szczególne wymagania, jakim musi odpowiadać zaprojektowany system
kominowy zawarte są Rozporządzenia Ministra Infrastruktury
z dnia
12.04.2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie (Dz.U. Nr 75, poz. 690 z późn. zm.).
h
M
Elementy
systemu TURBO
H
L
Elementy systemu kominowego ZSPS, mające bezpośredni kontakt ze
spalinami, wykonane są ze stali nierdzewnej i kwasoodpornej zgodnie z
PN-EN 10088-1:2007. Elementy nie mające bezpośredniego kontaktu ze
spalinami (rura powietrzna, elementy konstrukcyjne) muszą być wykonane z
materiału odpornego na korozyjne działanie czynników zewnętrznych.
Szczelność połączeń rur spalinowych jak i powietrznych uzyskuję się dzięki
uszczelkom silikonowym umieszczanym w połączeniach kielichowych.
Kocioł
Rura
system SPUk
h
M
Dobór elementów Zintegrowanego Systemu Powietrzno-Spalinowego
ZSPS przeprowadzony jest każdorazowo na podstawie obliczeń, dla potrzeb
których należy zebrać następujące dane:
-lokalizacja kotłowni lub wysokości nad poziomem morza,
- ilość kotłów włączonych do wspólnego przewodu spalinowego,
- marka kotła/ model,
- długość przyłącza od kotła do komina L,
L
Trójnik redukcyjny
system SPUk
Rura dystansowa
system SPUk
H
- zabudowa wiejska/ miejska (bliskość sąsiadujących budynków),
Kocioł
- opory przyłącza (kolana, trójniki),
- wysokość wpięcia przyłącza w pomieszczeniu h,
- wysokość pomieszczeń H,
- grubość stropów M,
M
- wysokość komina w części podpiwniczonej ( jeśli jest) N,
h
- wysokość komina na poddaszu nieogrzewanym K,
- grubość dachu I,
- kąt dachu a,
L
- wysokość komina ponad dach J,
H
- wysokość zakończenia komina +/- od kalenicy G,
- odległość pozioma zakończenia komina od dachu F,
- wymiar szachtu kominowego axb,
Kocioł
- grubość szachtu c,
- materiał z którego został wykonany szacht.
M
Wyczystka
system SPUk
Tr. pod reg. ciągu
system SPUk
N
Odskraplacz
system SPUk
c
60
axb
