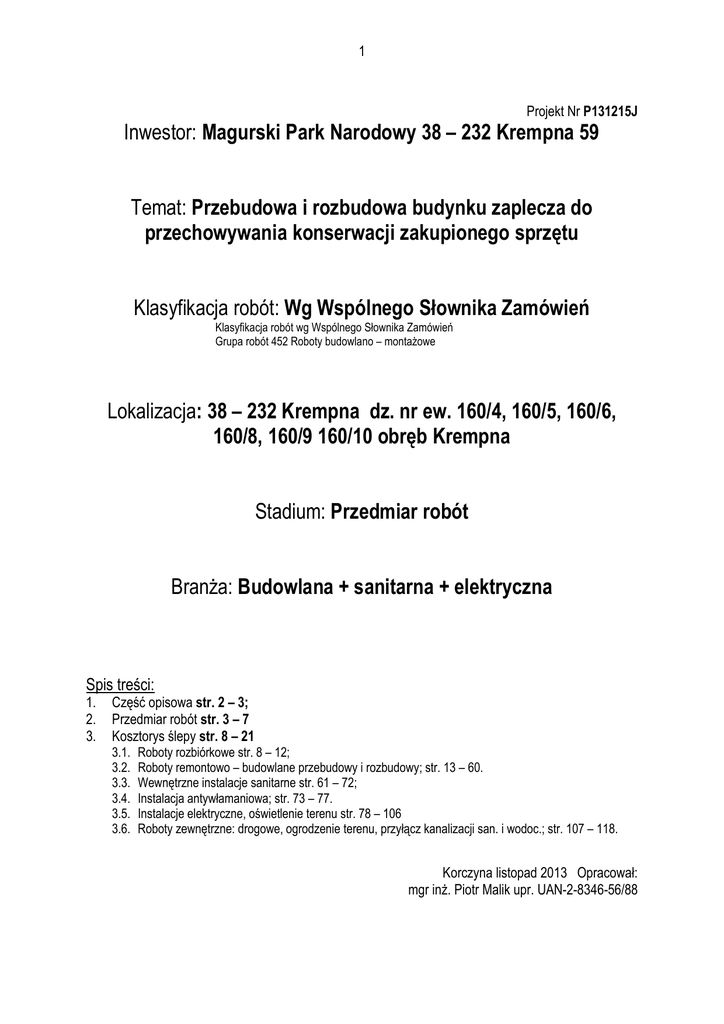

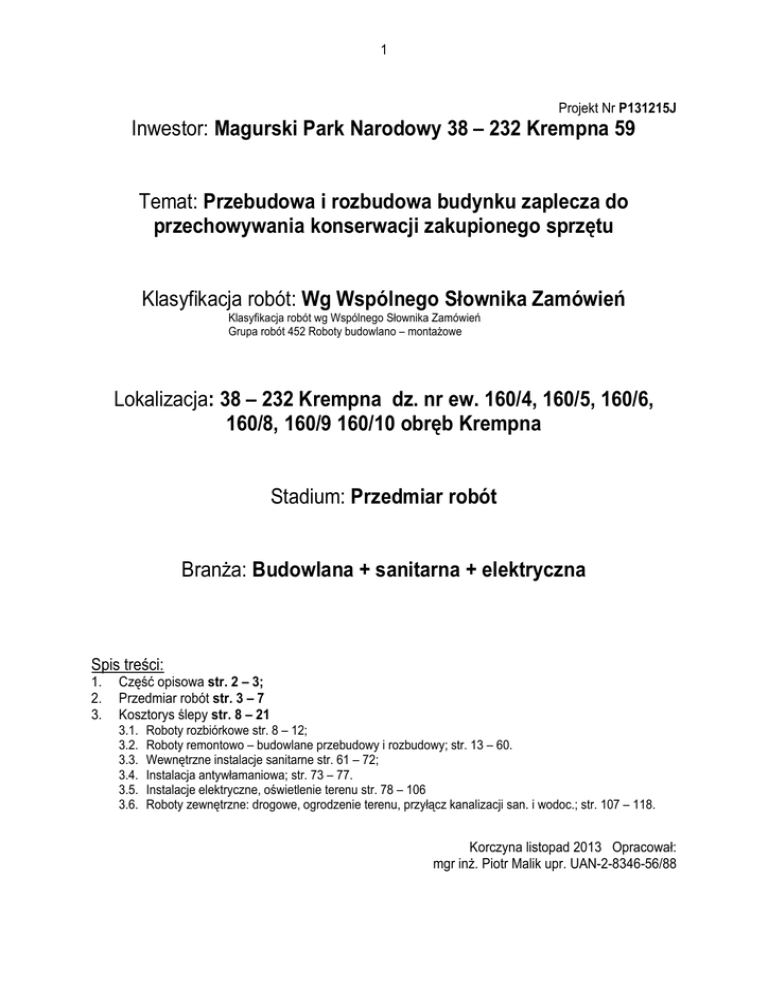

1
Projekt Nr P131215J
Inwestor: Magurski Park Narodowy 38 – 232 Krempna 59
Temat: Przebudowa i rozbudowa budynku zaplecza do
przechowywania konserwacji zakupionego sprzętu
Klasyfikacja robót: Wg Wspólnego Słownika Zamówień
Klasyfikacja robót wg Wspólnego Słownika Zamówień
Grupa robót 452 Roboty budowlano – montażowe
Lokalizacja: 38 – 232 Krempna dz. nr ew. 160/4, 160/5, 160/6,
160/8, 160/9 160/10 obręb Krempna
Stadium: Przedmiar robót
Branża: Budowlana + sanitarna + elektryczna
Spis treści:
1.
2.
3.
Część opisowa str. 2 – 3;
Przedmiar robót str. 3 – 7
Kosztorys ślepy str. 8 – 21
3.1.
3.2.
3.3.
3.4.
3.5.
3.6.
Roboty rozbiórkowe str. 8 – 12;
Roboty remontowo – budowlane przebudowy i rozbudowy; str. 13 – 60.
Wewnętrzne instalacje sanitarne str. 61 – 72;
Instalacja antywłamaniowa; str. 73 – 77.
Instalacje elektryczne, oświetlenie terenu str. 78 – 106
Roboty zewnętrzne: drogowe, ogrodzenie terenu, przyłącz kanalizacji san. i wodoc.; str. 107 – 118.
Korczyna listopad 2013 Opracował:
mgr inż. Piotr Malik upr. UAN-2-8346-56/88
2
Część opisowa
do przedmiaru robót zad.: „Przebudowa i rozbudowa budynku
zaplecza do przechowywania konserwacji zakupionego sprzętu”
dla Magurskiego Parku Narodowego Krempna w Krempnej
dz. nr ew. 160/4, 160/5, 160/6, 160/8, 160/9 160/10 obręb Krempna
I.
Podstawa opracowania:
1.
2.
3.
Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r.
Projekt budowlany
Założenia wyjściowe odnośnie technologii wykonywania robót:
II. Ogólna charakterystyka obiektu i robót:
1.
Ogólna charakterystyka obiektu:
Przedmiotem niniejszego opracowania jest przebudowa i rozbudowa budynku dla
przechowywania i konserwacji zakupionego sprzętu zlokalizowanego na działce nr ew. 160/4,
160/5, 160/6, 160/8, 160/9 160/10 w Krempnej. Jest to obiekt wolnostojący, nie
podpiwniczony, jednokondygnacyjny, w części z nieużytkowym poddaszem wykonany w
technologii tradycyjnej: murowany przykryty dwuspadowym dachem krytym blacha trapezową
na drewnianej więźbie dachowej.
Budynek, części ogrzewanej ocieplony zostanie płytami styropianowymi gr. 12 cm klejonymi
do ścian zewnętrznych, dach natomiast wełną mineralną lub płyta warstwową z rdzeniem
pianki poliuretanowej gr. 10 cm.
Przy budynku usytuowano myjnię sprzętu.
Budynek wyposażony jest w instalację elektryczną oświetlenia i gniazd wtykowych, wodno –
kanalizacyjną oraz centralnego ogrzewania zasilanego z kotłowni na zrębki (pelet).
Dane techniczne budynku po wykonaniu projektowanej przebudowy i rozbudowy:
powierzchnia zabudowy
- 572,61 m2
powierzchnia całkowita
- 572,61 m2
powierzchnia użytkowa
- 456,66 m2
kubatura projektowana
- 3.694,00 m3
W ramach niniejszego zadania przewidziano wykonanie następującej infrastruktury
zewnętrznej:
1. Rozebranie obiektów kolidujących z projektowana rozbudową budynku;
2. Utwardzenie terenu z betonowej kostki brukowej gr. 8 cm dla potrzeb dojazdu i placu
manewrowego o powierzchni 1.593,34 m2 oraz płytki odbojowej z betonowej kostki
brukowej gr. 6 cm o powierzchni 73,912 m2
3. Ogrodzenie terenu w systemie panelowym o łącznej długości 313,0 m;
4. Odprowadzenie ścieków z, usytuowanej przy budynku, myjni sprzętu oraz ścieków
bytowych o łącznej długości 134,67 m;
5. Wykonanie przyłącza wodociągowego o długości 13,25 m.
3
2.
Założenia wyjściowe do kosztorysowania dla potrzeb kosztorysu inwestorskiego
zadania inwestycyjnego: „Przebudowa i rozbudowa budynku zaplecza do
przechowywania konserwacji zakupionego sprzętu” dla Magurskiego Parku
Narodowego Krempna w Krempnej
Kosztorys inwestorski opracowano w formie kalkulacji szczegółowej w oparciu o katalogi.
KNNR, KNR.
Nośniki cenotwórcze przyjęto w oparciu o średnie rynkowe ceny robocizny, materiałów i
wynajmu sprzętu w regionie województwa podkarpackiego w IV kwartale 2013 r.
3.
Przedmiar robót
Wykonania robót budowlano - montażowych w ramach zadania inwestycyjnego
„Przebudowa i rozbudowa budynku zaplecza do przechowywania konserwacji
zakupionego sprzętu” dla Magurskiego Parku Narodowego Krempna w Krempnej
Kosztorys opracowano zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2.09.2004
LP
ST
Kod CPV
Opis robót
Ilość
Cena jedn
1. Roboty rozbiórkowe elementów kolidujących z projektowana
rozbudową
1.1.
B01
45111100-9
1.2.
B01
45111100-9
1.3.
B01
45111100-9
1.4.
B01
45111100-9
1.5.
B01
45111100-9
Demontaz słupa energetycznego z przyłączem
elektrycznym do budynku
Rozebranie budynku nr 5, przybudówek
budynku nr 6, wychodka przy gnojowni nr 7
(budynki – szopy drewniane)
Rozebranie murowanej części budynku nr 6
Rozebranie betonowej płyty gnojowej
Wywiezienie gruzu po robotach rozbiórkowych
1 kpl.
13,50 m2
pu
238,50 m2
pu
60,0 m12
386,15 m3
gruzu
2. Przebudowa i rozbudowa budynku: roboty budowlane
2.1. Roboty rozbiórkowe
2.1.1.
B01
45111100-9
B01
2.1.2.
45111100-9
2.1.3.
B01
45111100-9
2.1.4.
B01
45111100-9
2.1.5.
B01
45111100-9
B01
2.1.6.
45111100-9
2.1.7.
B01
45111100-9
B01
2.1.8.
45111100-9
Demontaż
stolarki
okiennej
wraz
z
podokiennikami wewnętrznymi i zewnętrznymi
Rozebranie ścianek
37,13 m2
Skucie tynków wewnętrznych ścian i sufitów
623,16 m2
Rozebranie elementów żelbetowych
schodowej i stropu na dparete4rm
Rozebranie posadzek i podłoży
klatki
2,36 m3
żeelbetu
228,09 m2
Wykucie otworów w ścianach – przesklepienie
otworów belkami stalowymi
Wykucie otworów w ścianach konstrukcyjnych
64,90 b
belki
12,38 m3
Wywiezienie gruzu po robotach rozbiórkowych
96,13 m32
gruzu
17,02 m2
Wartość
4
2.2. Roboty stanu otwartego części istniejącej
2.2.1.
B03
45320000-6
2.2.2. B05,
B06
45261000-4
2.2.3
B03
45223500-1
Izolacje ścian fundamentowych od zewnątrz
61,79 m2
Wymiana pokrycia dachowego z remontem i
przebudową elementów więźby dachowej
380,0 m2
połaci
Roboty fundamentowe pod ściany wewnętrzne
10,18 m3
żbetonu
2.3. Stan „zero” rozbudowy
2.3.1.
B02
45111200-0
B03
2.3.2.
45223500-1
2.3.3..
B03
45320000-6
Roboty ziemne z zasypaniem i częściowym
odwozem
Elementy żelbetowe stanu „zero”
2.4.1.
B04
45262500-6
B04
2.4.2.
45262500-6
2.4.3..
B03
45223500-1
Roboty murarskie ścian
2.5.1.
B05
45261100-5
B06
2.5.2.
45261210-9
2.5.3..
B08
45261000-4
Elementy drewniane konstrukcji dachowej
2.6.1.
B03
45223500-1
2.6.2.
B03
B09
45432100-5
2.6.3.
B04
45421000-4
2.6.4.
B07
45421120-1
2.6.5.
B07
45421114-6
2.6.6.
B11
45331210-1
2.6.7.
B09
45410000-4
2.6.8.
B08
45410000-4
2.6.9.
B07
45421114-6
2.610.
B09
45431100-8
Stopy fundamentowe podnośnika
Izolacje ścian fundamentowych
125,86 m3
51,98 m3
żelbetu
161,42 m2
2.4. Roboty murarskie przebudowy i rozbudowy
105,06 m3
muru
8,07 m3
Kominy wieloprzewodowe z cegieł
Elementy
żelbetowe
(rozbudowa)
stanu
surowego
30,66 m3
żelbetu
2.5. Dach – rozbudowa
Pokrycie dachowe z kompletem obróbek
blacharskich, rynien i rur spustowych
Obudowa sufitu płyta warstwową
9,50 m3
drewna
435,60 m2
połaci
73,08 m2
2.6. Wewnętrzne roboty wykończeniowe
Prace posadzkowe
1,5 m3
betonu
462,31 m2
Ściany z luksferów
14,25 m2
Montaż stolarki okiennej
220,93 m2
Montaż zewnętrznej ślusarki drzwiowej
114,60 m2
Wentylatory mechaniczne
Tynki i okładziny wewnętrzne ścian i sufitów
Sufity podwieszane z płyty gipsowo - kartonowej
z warstwa ocieplenia
Wewnętrzna stolarka drzwiowa
Klatka schodowa: posadzki
8 szt.
1.322,07
m2
280,72 m2
14 szt.
17,0 m2
5
2.6.11.
B09
45432100-5
Poddasze: podłoża
232,68 m2
2.7.1.
B10
45410000-4
Docieplenie ścian zewnętrznych styropianem
FS15 gr. 12 cm z wykonaniem wyprawy
elewacyjnej tynkiem akrylowym w IV grupie
kolorów
Wykończenie elementów betonowych wyprawa
elewacyjną akrylową w Iv grupie kolorów bez
ocieplenia
Podbicie okapu z bejcowanych desek
struganych
Myjnia – żelbetowa płyta najazdowa
742,34 m2
Myjnia – obudowa poliwęglanem
68,25 m2
2.7. Zewnętrzne roboty wykończeniowe
2.7.2.
B10
45410000-4
2.7.3.
B05
45410000-4
2.7.4.
B03
45223500-1
2.7.5.
B09
45410000-4
36,90 m2
142,86 m2
38,8 m2
2.8. Dostawa i montaż wyposażenia
2.8.1.
B11
45410000-4
Dostawa i montaż wyposażenia: podnośnik
samochodowy 5,5 t i sprężarka 1000 dm3 o
mocy 3,5 kW
1 kpl
3. Wewnętrzne instalacje sanitarne
3.1. Instalacja kanalizacji sanitarnej
3.1.1.
B01
45111100-9
3.1.2.
S04
45330000-9
3.1.3..
SO4
45332200-9
Rozbiórka istniejących elementów kanalizacji
sanitarnej
Rurociągi kanalizacji sanitarnej z kompletem
bruzd i przebić
Montaż urządzeń kanalizacji sanitarnej
3.2.1.
B01
45111100-9
3.2.2.
S04
45330000-9
3.2.3..
S04
45332200-9
Rozbiórka istniejących elementów instalacji
wodociągowej
Rurociągi instalacji wodociągowej z kompletem
bruzd i przebić
Montaż urządzeń wodociągowych
3.1.1.
S02
45331100-7
Technologia kotłowni na zrębki (pelet) z
kompletnym wyposażeniem, automatyką i
sterowaniem wraz z podajnikiem
Instalacja centralnego ogrzewania - ruraż
150,30 m2
pu
71,10 m
12
urządzeń
3.2. Instalacja wodociągowa
150,30 m2
pu
138,20 m
20
urządzeń
3.3. Instalacja centralnego ogrzewania
3.1.2.
S03
45331100-7
3.1.3..
S03
45331100-7
Instalacja centralnego ogrzewania – montaż
grzejników stalowych płytowych z zaworami
termoregulacyjnymi
1 kpl
161,0 m
12 szt.
4. Instalacja antywłamaniowa
4.1.
E02
45310000-3
4.2.
E02
45310000-3
Trasy kablowe
180,0 m
Montaż kabli
205,0 m
6
4.3.
E02
45310000-3
4.4.
E02
45310000-3
Montaż urządzeń
5.1.
EO01
45310000-3
5.2.
EO01
45310000-3
5.3.
EO01
45310000-3
5.4.
EO01
45310000-3
Zasilanie główne i tablicy TK
1 kpl
Zasilanie tablicy TG – część garażowa
1 kpl
Zasilanie tablicy TS – poddasze
1 kpl
Tablice TK, TG i TS
3 kpl
Pomiary i uruchomienia
27
urządzeń
27
pomiarów
5. Wewnętrzne instalacje elektryczne
5.5. Instalacja gniazd - parter
5.5.1.
EO01
45310000-3
5.5.2. EO01
45310000-3
Montaż przewodów
589,0 m
przewodu
56 szt.
Montaż gniazd
5.6. Instalacja oświetlenia - parter
5.6.1.
EO01
45310000-3
5.6.2. EO01
45310000-3
5.6.3. EO01
45310000-3
Montaż przewodów
1.119,0 m
przewodu
35 szt.
Montaż łączników
Montaż opraw oświetleniowych
79 szt.
5.7. Instalacja gniazd - poddasze
5.7.1.
EO01
45310000-3
5.7.2. EO01
45310000-3
Montaż przewodów
75,0 m
przewodu
5 szt.
Montaż gniazd
5.8. Instalacja oświetlenia - poddasze
5.8.1.
EO01
45310000-3
5.8.2. EO01
45310000-3
5.8.3. EO01
45310000-3
Montaż przewodów
128,0 m
przewodu
3 szt.
5.9.
EO01
45310000-3
5.10.
EO01
45310000-3
5.11.
EO01
45310000-3
Instalacja odgromowa
6.1.
B02
45111200-0
6.2.
B02
45223300-9
6.3.
B02
4511200-0
Roboty ziemne wykonywane spycharkami z
przemieszczaniem mas ziemnych na odl. 60 m
Roboty ziemne z magazynowaniem na hałdzie
637,34 m3
Wywiezienie nadmiaru ziemi odl. 2 km
704,41 m3
Montaż łączników
Montaż opraw oświetleniowych
Oświetlenie terenu z zasilanie bramy wjazdowej
Badania i pomiary
7 szt.
815,60 m2
pow.dachu
7
elementów
63 pomiary
6. Roboty drogowe
67,07 m3
7
6.4.
D01
42553300-9
6.5.
D02
42553300-9
6.6.
D02
42553300-9
6.7.
D01
D02
42553300-9
6.8.
D02
42553300-9
Podbudowa z kruszywa łamanego grubości 40
cm
Obrzeża betonowe 8x30 cm na ławie betonowej
w gotowym rowku
Krawężniki betonowe 15x30 cm na ławie
betonowej w gotowym rowku
Chodniki z betonowej kostki brukowej gr. 6 cm
wraz z podbudową z kruszywa łamanego gr. 20
cm w gotowym korycie
Nawierzchnie dróg i placów manewrowych z
betonowej kostki brukowej gr. 8 cm na gotowej
podbudowie
7
B12
45342000-6
Ogrodzenie panelowe wys. 1,50 m na słupkach
wysokości 2,30 m z bramą szer. 2x3,0 m i
furtką szer. 1,0 m z elementów ocynkowanych
malowanych proszkowo
Przyłącz kanalizacji deszczowej z rur PCV fi 110
i 160 z osadnikiem i separatorem
koalescencyjnym materiałów ropopochodnych o
pojemności 2500 dm3 oraz studnią inspekcyjną
fi 1000 mm z włączeniem do istniejącej sieci
kanalizacji sanitarnej
Przyłącz wodociągowy PE HD fi 50 z zasuwa
8
S01
45332200-6
9
S01
45330000-9
1593,34
m2
73,08 m
223,0 m
73,92 m2
1593,34
m2
313,0 m
134,67 m
13,25 m
Razem
Korczyna listopad 2013
Opracował:
mgr inż. Piotr Malik upr. 56/
