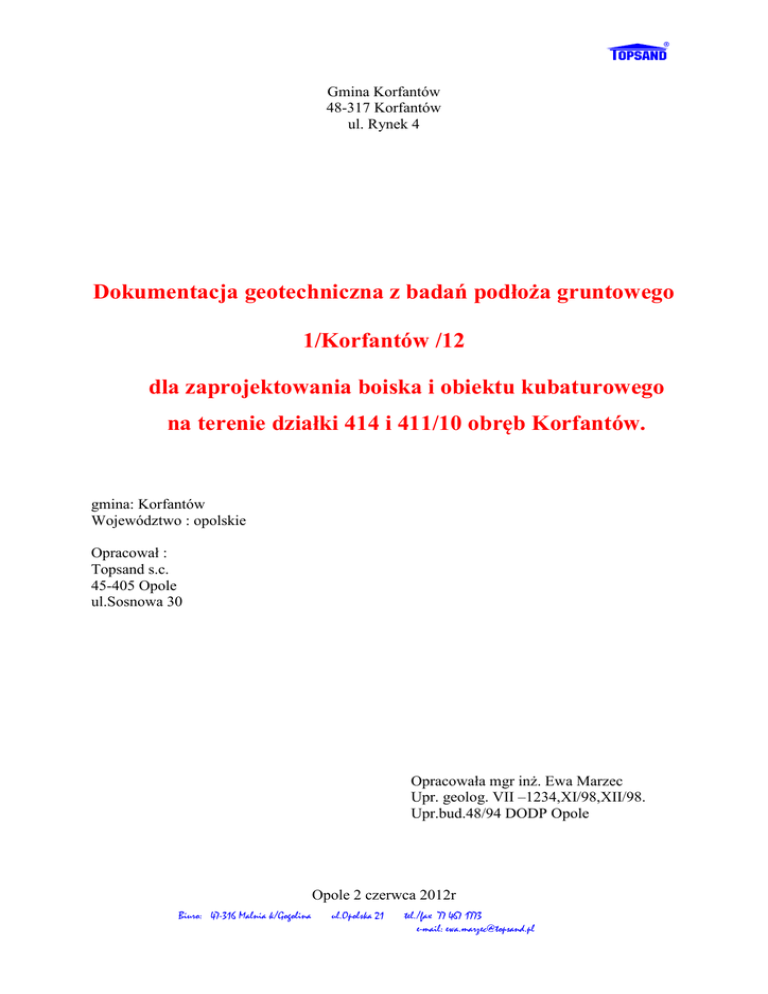

Dokumentacja geotechniczna

Gmina Korfantów
48-317 Korfantów
ul. Rynek 4
Dokumentacja geotechniczna z badań podłoża gruntowego
1/Korfantów /12
dla zaprojektowania boiska i obiektu kubaturowego
na terenie działki 414 i 411/10 obręb Korfantów.
gmina: Korfantów
Województwo : opolskie
Opracował :
Topsand s.c.
45-405 Opole
ul.Sosnowa 30
Opracowała mgr inż. Ewa Marzec
Upr. geolog. VII –1234,XI/98,XII/98.
Upr.bud.48/94 DODP Opole
Opole 2 czerwca 2012r
Biuro: 47-316 Malnia k/Gogolina
ul.Opolska 21
tel./fax 77 467 1773
e-mail: [email protected]
1.0 Wstęp .
Niniejsza dokumentacja geotechniczna opracowana została przez Topsand s.c. 45-405
Opole ul. Sosnowa 30 na zlecenie Gminy Korfantów zgodnie z umową z dnia 1.06.2012r.
Celem przeprowadzonych badań było rozpoznanie warunków gruntowo-wodnych
wraz z określeniem parametrów geotechnicznych podłoża .Niniejsza dokumentacja określa
geotechniczne warunki posadowienia obiektów budowlanych , kubaturowych i boisk
drogowych.
Teren objęty opracowaniem to działka 414 i 411/10 obręb Korfantów, położona u
zbiegu ulic 1 Maja i Powstańców Śląskich w Korfantowie, w obrębie zwartej zabudowy
mieszkaniowej. Znajduje się na niej budynek szkolny i boisko oraz obiekty administracyjne.
Pod względem morfologicznym teren badan położony jest w południowej części
Niziny Śląskiej.
Teren w przeszłości użytkowany był górniczo. Wyrobisko wypełniono odpadami
innymi niż niebezpieczne. Górną parte wyrobiska sformowano z mieszaniny piasku , mielonej
cegły i zagęszczono.
Dokumentację wykonano na podstawie otrzymanych wyników wierceń i badań
gruntów wraz z ich interpretacją w oparciu o :
- Rozporządzenie Ministra Transportu ,Budownictwa i Gospodarki Morskiej w sprawie
ustalania geotechnicznych warunków posadawiania obiektów budowlanych , z dnia
27 kwietnia 2012 roku.
- ISO 14688-1,2. Geotechnika
- ISO 14686 Geotechnika
- PN-EN 1997-1,2.Eurokod 7
- BN-76/8950-03„ Obliczanie współczynnika filtracji na podstawie uziarnienia i
porowatości „
- Materiały szkoleniowe OOIIB „ Fundamentowanie na gruntach słabych i
zdegradowanych „
- Materiały szkoleniowe ITB „ Zagospodarowanie gruntów zdegradowanych „,
oraz w oparciu o materiały archiwalne.
2.0.Zakres prac badawczych
a/ Prace polowe i badania terenowe w ramach niniejszego opracowania wykonano 6 otworów
geotechnicznych do głębokości maksymalnej 5m ppt.
- zgodnie z lokalizacją wskazana przez zamawiającego .
W trakcie wierceń prowadzono na bieżąco analizę
makroskopowa przewierconych gruntów oraz pobierano próby o
naturalnej wilgotności i uziarnieniu. Wykonano także
sondowania sondą dynamiczną gruntów sypkich , a krzyżakową
FVT gruntów spoistych .Dla gruntów antropogenicznych
wykonano badania laboratoryjne. Prace terenowe prowadzone
były pod stałym nadzorem geologa mgr inż. Ewy Marzec.
Biuro: 47-316 Malnia k/Gogolina
ul.Opolska 21
tel./fax 77 467 1773
e-mail: [email protected]
b/prace kameralne objęły-analizę materiałów archiwalnych i literatury
-analizę wykonanych prac i badań polowych
-ustalenie cech wiodących gruntów
-opracowanie charakterystyki warunków geotechnicznych wraz
z wnioskami do projektowania
3.0.Budowa geologiczna i warunki wodne .
Podłoże budowlane omawianego terenu zbadane otworami wiertniczymi z roku 2012
i archiwalnymi do głębokości 9,7 metra budują grunty nasypowe , nasypy niebudowlane w
stanie luźnym, złożone z piasków, gruzu ceglanego i betonowego, zalegające na gruntach
polodowcowych o wysokich parametrach geotechnicznych.
Grunty rodzime , polodowcowe reprezentowane są przez piaski ze żwirem średnio
zagęszczone , gliny piaszczyste oraz piaski gliniaste twardoplastyczne.
Warstwy w podłożu wykazują poziome zaleganie.
Zwierciadło wody o charakterze swobodnym nawiercono 7,6 m pod powierzchnia
terenu. Poziom wody gruntowej może ulec zmianie o 1 m po roztopach zimowych.
4.0.Geotechniczna charakterystyka podłoża.
Podłoże budowlane omawianego terenu budują grunty uwarstwione o zróżnicowanych
parametrach geotechnicznych.
Uwzględniając w/w kryteria wydzielono w nim następujące warstwy geotechniczneprzy czym jako parametr wiodący przyjęto stopień zagęszczenia i skład granulometryczny dla
gruntów sypkich oraz stopień plastyczności dla gruntów spoistych.
- WARSTWA I –
obejmująca nasypy niebudowlane z piasku , cegły , betonu
, piasku i gliny. Uogólniony stopień zagęszczenia warstwy
bardzo luźny wg PN-EN ISO 14688-1 i 2/ dawniej luźny/.
- WARSTWA II -
obejmująca piaski średnie w stanie średniozagęszczonym wg
PN-EN ISO 14688-1 i 2.,
- WARSTWA III - obejmująca gliny piaszczyste w stanie 150-160 kPa wg
wg PN-EN ISO 14688-1 i 2, o IL =0,15/ dawniej
twardoplastyczne/,
- WARSTWA IV - obejmująca piaski gliniaste w stanie 150-160 kPa wg
wg PN-EN ISO 14688-1 i 2, o IL = 0,15/ dawniej
twardoplastyczne/.
Biuro: 47-316 Malnia k/Gogolina
ul.Opolska 21
tel./fax 77 467 1773
e-mail: [email protected]
5.0.Ocena geotechnicznych warunków posadowienia.
5.1.Warunki gruntowe uznaje się za złożone z uwagi na występowanie nasypów
antropogenicznych , warunki wodne uznaje się za dobre.
5.2.Proponuje się przyjecie przez projektanta pierwszej kategorii geotechnicznej dla
projektowanych obiektów budowlanych.
5.3.Grunty antropogeniczne , nasypowe są przydatne do formowania nasypu
budowlanego.
5.4.Podłoże gruntowe nie spełnia wymagań dla kategorii G4 i wymaga wzmocnienia.
Zaleca się przyjęcie następującej metody wzmocnienia podłoża gruntowego dla boiska:
-zagęszczenie statyczne nasypów walcem okołkowanym,
-wbudowanie geokraty na geotkaninie , geokrata 15 cm wysokości,
-wypełnienie geokraty kruszywem o optymalnym uziarnieniu o CBR >=20.
-zagęszczenie kruszywa.
5.5.Podłoże pod obiekt kubaturowy nie spełnia wymagań dla posadowienia
bezpośredniego.
Zaleca się dla obiektu kubaturowego posadowienie pośrednie z użyciem studni na
gruncie nośnym, warstwie geotechnicznej II.
5.6.Parametry geotechniczne do projektowania przedstawiono w załączniku nr 2.
5.7.Grunty antropogeniczne są odpadem innym niż niebezpieczne.
Biuro: 47-316 Malnia k/Gogolina
ul.Opolska 21
tel./fax 77 467 1773
e-mail: [email protected]
Profile geotechniczne otworów wiertniczych wykonanych dnia 23.05.2012r.
Otwór nr 1 ,
Warstwa nr
przelot w m
charakterystyka
1
0,0-0,1
gleba
2
0,1-1,7
nasyp antropogeniczny , niebudowlany ,
Bardzo luźny wg PN-EN ISO 14688-1 i 2.
3
1,7- 5,0
Piasek ze żwirem średniozageszczony,
warstwa geotechniczna II.
Otwór nr 2 ,
Warstwa nr
przelot w m
charakterystyka
1
0,0-0,2
gleba+piasek
2
0,2-2,0
piasek średni, średniozageszczony,
Warstwa nr
przelot w m
charakterystyka
1
0,0-0,1
gleba+piasek
2
0,1-2,0
nasyp antropogeniczny , niebudowlany ,
bardzo luźny wg PN-EN ISO 14688-1 i 2.
Warstwa nr
przelot w m
charakterystyka
1
0,0-0,1
gleba+piasek
2
0,1-2,0
nasyp antropogeniczny , niebudowlany ,
bardzo luźny wg PN-EN ISO 14688-1 i 2.
Otwór nr 3 ,
Otwór nr 4 ,
Biuro: 47-316 Malnia k/Gogolina
ul.Opolska 21
tel./fax 77 467 1773
e-mail: [email protected]
Otwór nr 5 ,
Warstwa nr
przelot w m
charakterystyka
1
0,0-0,1
gleba+piasek
2
0,1-2,0
nasyp antropogeniczny , niebudowlany ,
bardzo luźny wg PN-EN ISO 14688-1 i 2.
Warstwa nr
przelot w m
charakterystyka
1
0,0-0,1
gleba+ piasek
2
0,1-2,0
nasyp antropogeniczny , niebudowlany ,
bardzo luźny wg PN-EN ISO 14688-1 i 2.
Otwór nr 6 ,
Biuro: 47-316 Malnia k/Gogolina
ul.Opolska 21
tel./fax 77 467 1773
e-mail: [email protected]
Profile archiwalne otworów wiertniczych wykonanych w czerwcu 2007 roku.
Profile na mapie oznaczono jako 1A-6A.
Biuro: 47-316 Malnia k/Gogolina
ul.Opolska 21
tel./fax 77 467 1773
e-mail: [email protected]
