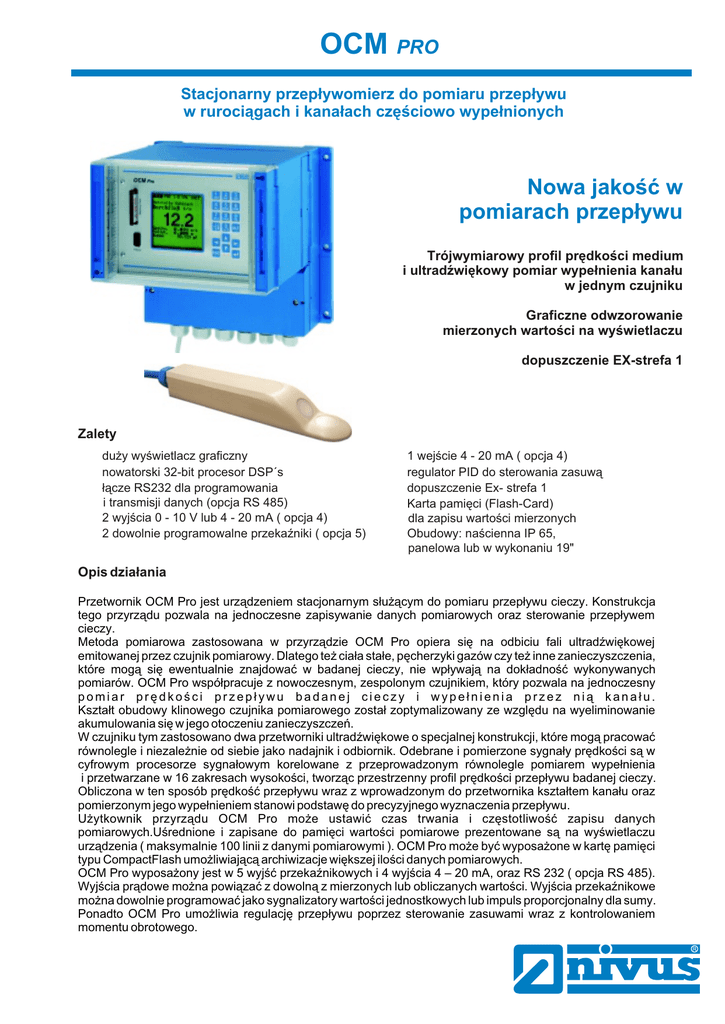

System pomiarowy ultradźwiękowy OCM PRO

OCM PRO
Stacjonarny przep³ywomierz do pomiaru przep³ywu
w ruroci¹gach i kana³ach czêœciowo wype³nionych
Nowa jakoϾ w
pomiarach przep³ywu
Trójwymiarowy profil prêdkoœci medium
i ultradŸwiêkowy pomiar wype³nienia kana³u
w jednym czujniku
Graficzne odwzorowanie
mierzonych wartoœci na wyœwietlaczu
dopuszczenie EX-strefa 1
Zalety
²
²
²
²
²
du¿y wyœwietlacz graficzny
nowatorski 32-bit procesor DSP´s
³¹cze RS232 dla programowania
i transmisji danych (opcja RS 485)
2 wyjœcia 0 - 10 V lub 4 - 20 mA ( opcja 4)
2 dowolnie programowalne przekaŸniki ( opcja 5)
²
²
²
²
²
1 wejœcie 4 - 20 mA ( opcja 4)
regulator PID do sterowania zasuw¹
dopuszczenie Ex- strefa 1
Karta pamiêci (Flash-Card)
dla zapisu wartoœci mierzonych
Obudowy: naœcienna IP 65,
panelowa lub w wykonaniu 19"
Opis dzia³ania
Przetwornik OCM Pro jest urz¹dzeniem stacjonarnym s³u¿¹cym do pomiaru przep³ywu cieczy. Konstrukcja
tego przyrz¹du pozwala na jednoczesne zapisywanie danych pomiarowych oraz sterowanie przep³ywem
cieczy.
Metoda pomiarowa zastosowana w przyrz¹dzie OCM Pro opiera siê na odbiciu fali ultradŸwiêkowej
emitowanej przez czujnik pomiarowy. Dlatego te¿ cia³a sta³e, pêcherzyki gazów czy te¿ inne zanieczyszczenia,
które mog¹ siê ewentualnie znajdowaæ w badanej cieczy, nie wp³ywaj¹ na dok³adnoœæ wykonywanych
pomiarów. OCM Pro wspó³pracuje z nowoczesnym, zespolonym czujnikiem, który pozwala na jednoczesny
pomiar prêdkoœci przep³ywu badanej cieczy i wype³nienia przez ni¹ kana³u.
Kszta³t obudowy klinowego czujnika pomiarowego zosta³ zoptymalizowany ze wzglêdu na wyeliminowanie
akumulowania siê w jego otoczeniu zanieczyszczeñ.
W czujniku tym zastosowano dwa przetworniki ultradŸwiêkowe o specjalnej konstrukcji, które mog¹ pracowaæ
równolegle i niezale¿nie od siebie jako nadajnik i odbiornik. Odebrane i pomierzone sygna³y prêdkoœci s¹ w
cyfrowym procesorze sygna³owym korelowane z przeprowadzonym równolegle pomiarem wype³nienia
i przetwarzane w 16 zakresach wysokoœci, tworz¹c przestrzenny profil prêdkoœci przep³ywu badanej cieczy.
Obliczona w ten sposób prêdkoœæ przep³ywu wraz z wprowadzonym do przetwornika kszta³tem kana³u oraz
pomierzonym jego wype³nieniem stanowi podstawê do precyzyjnego wyznaczenia przep³ywu.
U¿ytkownik przyrz¹du OCM Pro mo¿e ustawiæ czas trwania i czêstotliwoœæ zapisu danych
pomiarowych.Uœrednione i zapisane do pamiêci wartoœci pomiarowe prezentowane s¹ na wyœwietlaczu
urz¹dzenia ( maksymalnie 100 linii z danymi pomiarowymi ). OCM Pro mo¿e byæ wyposa¿one w kartê pamiêci
typu CompactFlash umo¿liwiaj¹c¹ archiwizacje wiêkszej iloœci danych pomiarowych.
OCM Pro wyposa¿ony jest w 5 wyjœæ przekaŸnikowych i 4 wyjœcia 4 – 20 mA, oraz RS 232 ( opcja RS 485).
Wyjœcia pr¹dowe mo¿na powi¹zaæ z dowoln¹ z mierzonych lub obliczanych wartoœci. Wyjœcia przekaŸnikowe
mo¿na dowolnie programowaæ jako sygnalizatory wartoœci jednostkowych lub impuls proporcjonalny dla sumy.
Ponadto OCM Pro umo¿liwia regulacjê przep³ywu poprzez sterowanie zasuwami wraz z kontrolowaniem
momentu obrotowego.
OCM PRO
Stacjonarny przep³ywomierz do pomiaru przep³ywu
w ruroci¹gach i kana³ach czêœciowo wype³nionych
Dane techniczne:
Przetwornik
Napiêcie zasilania
Pobór mocy
Obudowa
Material:
Masa:
Ex-dopuszczenie
Temperatura pracy
Temperatura przechowywania
Maksymalna wilgotnoϾ
Wyœwietlacz
Obs³uga przyrz¹du
Wejœcia przyrz¹du pomiarowego
Wyjœcia przyrz¹du pomiarowego
Pamiêæ danych
Transmisja danych
115 bis 230V AC, 50 do 60Hz lub 24V ± 15%,
5% wspó³czynnik têtnieñ napiêcia zasilaj¹cego
max. 20VA
Polycarbonat
- Obudowa naœciena: ca. 2900g, IP65
- Obudowa panelowa: ca. 2800g, IP 54 (p³yta przednia)
- 19“-Panel wsuwany: ca. 2500g, IP 20
II(2)G [EEx ib] IIB
-20°C do +50°C
-30°C do +70°C
80%, nie skondensowana
z podœwietlanym t³em, 128 x 128 pixeli
Klawiatura 18 klawiszowa, menu obs³ugi przyrz¹du pomiarowego
w jêzyku niemieckim, angielskim, francuskim i polskim
1 x 4 - 20mA dla zewnêtrznego pomiaru wype³nienia kana³u
4 x 0/4 - 20mA z 12 bitow¹ rozdzielczoœci¹ dla zewnêtrznych wartoœci ¿¹danych
oraz zapisywania danych (tylko w przypadku przyrz¹du typu MO)
4 x wejœcia cyfrowe (tylko w przypadku przyrz¹du typu MO)
mo¿liwoœæ pod³¹czenia 1 czujnika pomiarowego, (2 lub 3 czujników dla przyrz¹du typu MO)
2 (4) x 0/4 – 20mA (4 – tylko w przypadku przyrz¹du typu MO),
obci¹¿enie 500 Ohm, rozdzielczoœæ 12 bitów, dok³adnoœæ lepsza od 0,1%
2 (5) wyjœcia przekaŸnikowe, obci¹¿alnoœæ bis 230V AC / 2 A (cos j 0,9)
Kartka pamiêci typu Flash Card o pojemnoœci 32MB (opcjonalnie)
Przy pomocy karty pamiêci typu Flash Card, wewnêtrznego telefonu
lub modemu radiowego (opcjonalnie)
Czujnik
Zasada pomiaru
Pomiar czasu propagacji fali ultradŸwiêkowej w cieczy (pomiar wysokoœci)
Korelacja z cyfrowym rozpoznawaniem sygna³u wzorca (pomiar prêdkoœci przep³ywu)
Czêstotliwoœæ pomiaru
1MHz
Klasa ochrony
IP 68
Ex-ochrona
II(2)G EEx ib IIB T4
Temperatura pracy
-20°C do +50°C
Temperatura przechowywania
-30°C do + 70°C
Ciœnienia pracy
Max. 4bar
D³ugoœæ przewodu
10/30/50m, maksymalna d³ugoœæ przewodu pod³¹czeniowego100m
Typ przewodu
2/RG 179 PE/PE + 2x 0,34mm2 + 1x 0,75mm2
Typ czujników
- Czujnik zespolony umo¿liwiaj¹cy pomiar wype³nienia oraz prêdkoœci przep³ywu cieczy
z kompensacj¹ wp³ywu temperatury na prêdkoœæ propagacji fali ultradŸwiêkowej w medium
- Czujnik do pomiaru prêdkoœci przep³ywu cieczy z kompensacj¹ wp³ywu temperatury
na prêdkoœæ propagacji fali ultradŸwiêkowej w badanym medium,
bez mo¿liwoœci jednoczesnego pomiaru wysokoœci wype³nienia
Typ obudowy
Obudowa czujnika w formie klinu, pozwalana na umieszczenie czujnika pomiarowego
na dnie rynny, zlewni
Obudowa czujnik w formie rury, do zamocowania przy pomocy odpowiedniego
zestawu mocuj¹cego w rurze
Materia³y maj¹ce kontakt z medium: Polyuretan, stal nierdzewna 1.4571, PPO GF30, PMMA, PA
Pomiar wype³nienia
Dryft punktu zerowego
Dok³adnoœæ
Zakres pomiarowy 0 do 200cm, najmniejsza absolutna wartoœæ mierzonej wysokoœci 4cm,
opcjonalnie: 0 do 500cm z zewnêtrznym powietrznym czujnikiem ultradŸwiêkowym
Bezwzglêdnie stabilny punkt zerowy
Lepsza ni¿ ± 2mm
Pomiar prêdkoœci
Zakres pomiarowy -100cm/s do +400cm/s
Liczba skanowanych warstw cieczy:16
Dryft punktu zerowego
Bezwzglêdnie stabilny punkt zerowy
Dok³adnoœæ
± 1% wartoœci mierzonej
lub +/- 5mm/s (dotyczy du¿ych wartoœci) na przeszukiwan¹ warstwê cieczy
Liczba czujników
1 do 3 na ka¿dy przyrz¹d pomiarowy
K¹t promieniowania przetwornika ultradŸwiêkowego ± 3 o
Pomiar temperatury
Zakres pomiarowy
Dok³adnoœæ
-20°C do +60°C
± 1K
.
