SYSTEMY DEZYNFEKCJI ClO

SYSTEMY DEZYNFEKCJI ClO2
GENERATORY DWUTLENKU CHLORU
Zastosowanie
Generator (wytwornica) dwutlenku chloru znajduje szerokie zastosowanie w wielu procesach technologicznych zwi¹zanych z ochron¹
naturalnego œrodowiska.
G³ówne obszary to:
* produkcja wody pitnej: dezynfekcja, natlenienie, chlorowanie sieci wody
* oczyszczanie œcieków: odka¿anie wody wyp³ywaj¹cej z miejskich oczyszczalni, odka¿anie wody pochodz¹cej
ze szpitali /z oddzia³u chorób zakaŸnych/, natlenienie œcieków przemys³owych
* uzdatniane wody dla zastosowania w przemyœle: przemys³ papierniczy, przemys³ spo¿ywczy, rozlewnie napojów,
ch³odnie kominowe
* uzdatnianie powietrza: usuwanie odoru
Zalety ClO2 w dezynfekcji wody pitnej
Dzia³anie generatora ClO2
*
Oferowane reaktory pracuj¹ na stê¿onych lub rozcieñczonych
roztworach kwasu solnego i chlorynu sodowego.
W reaktorach ITECO, 2% roztwór dwutlenku chloru powstaje
poprzez reakcjê kwasu solnego i chlorynu sodowego w stosunku 1:1. Oba roztwory dawkowane s¹ precyzyjnymi pompami
dozuj¹cymi.
Dla reaktorów pracuj¹cych na roztworach stê¿onych niezbêdny
jest dodatek wody produkcyjnej do reaktora.
Dla obu typów reaktorów roztwór ClO2 z reaktora podawany
jest za poœrednictwem wody transportowej do miejsca
dezynfekcji.
*
*
*
*
*
*
*
wysoka zdolnoœæ odka¿ania w bardzo szerokim zakresie
pH
du¿a efektywnoœæ zwalczania szczepów bakterii odpornych na inne metody
du¿a zdolnoœæ utleniania
krótki czas potrzebny do skutecznego dzia³ania
zachowanie zdolnoœci dezynfekcji w d³ugim okresie czasu
minimalna iloœæ powsta³ych substancji ubocznych /chl oropochodnych/, rakotwórczych, dziêki reakcji ze œladowymi
iloœciami substancji organicznych
brak zmian smaku i zapachu odka¿anej wody
zdolnoœæ odka¿ania wody zawieraj¹cej amoniak oraz
jony bromu

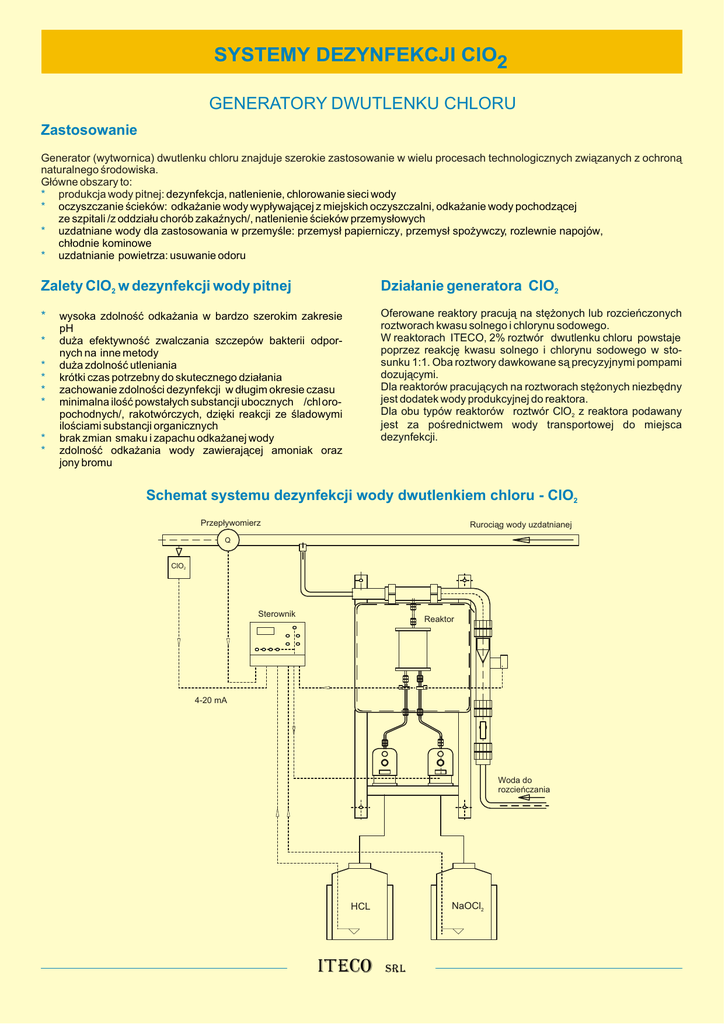

Schemat systemu dezynfekcji wody dwutlenkiem chloru - ClO2
Przep³ywomierz
Ruroci¹g wody uzdatnianej
Q
ClO2
Sterownik
Reaktor
4-20 mA
Woda do
rozcieñczania
NaOCl2
HCL
Iteco
Srl
SYSTEMY DEZYNFEKCJI ClO2
Generator wg schematu zbudowany jest z kilku bloków funkcjonalnych:
*
*
*
*
komory reaktora z czujnikami przep³ywu roztworów
zespo³u pomp dozuj¹cych roztwory chlorynu i kwasu, ewentualnie dodatkowo wody produkcyjnej
zespo³u rozcieñczania roztworu ClO2 w wodzie transportowej
sterownika procesu z czujnikami
Dane techniczne generatorów serii PBC-D
Generatory serii PBC-D pracuj¹ na roztworach rozcieñczonych, 9% roztwór HCL, 7,5% roztwór NaClO2
Model
wytwornicy
PBC 60D
PBC 140D
PBC 220D
PBC 400D
PBC 560D
Maksymalna
wydajnoϾ (g/h)
58
140
220
400
560
Maksymalne
ciœnienie (bar)
Maksymalne zu¿ycie
ka¿dego odczynnika (l/h)
9
6
10
10
5
1,6
3,8
6,0
10
13,6
Œredni pobór
mocy (W)
50
250
90
110
110
Dane Techniczne generatorów serii PBC-CP
Generatory serii PBC-CP pracuj¹ na roztworach stê¿onych, 33% roztwór HCL, 25% roztwór NaClO2
Model
wytwornicy
PBC 250 CP
PBC 500 CP
PBC 800 CP
PBC 1500 CP
PBC 1800 CP
Maksymalna
wydajnoϾ (g/h)
260
525
800
1533
1805
Maksymalne
ciœnienie (bar)
8
8
6,9
6,9
6,9
Maksymalne zu¿ycie
ka¿dego odczynnika (l/h)
1,5
3
5
9,8
12
Zu¿ycie wody
prod. (l/h)
8,7
17,4
29
52,9
69,6
Œredni pobór
mocy (W)
230
230
250
300
300
Sterownik procesu
Sterownik wyposa¿ony zosta³ w mikroprocesorowy system i alfanumeryczny wyœwietlacz LCD dla odczytu parametrów
procesu i sygna³ów alarmu. Kontrola procesu przebiega wg nastêpuj¹cych funkcji:
W³¹cz/Wy³¹cz
Rêczny
Automatyczny
Automatyczny
Automatyczny
miejscowo i zdalnie
od 0 do 100% max. wydajnoœci
0-100% sterowany sygna³em 4-20 mA od wodomierza
0-100% sterowany sygna³em 4-20 mA z regulatora analogowego
0-100% sterowany sygna³em impulsowym, maksymalnie 100 imp./ min.
Wykonanie standardowe oferuje równie¿ dodatkowe funkcje:
- zdalne zresetowanie po sygnale awaryjnego stopu
- wyjœcie stykowe do zdalnej sygnalizacji za³¹czenia
- wyjœcie stykowe zdalnej sygnalizacji minimalnego poziomu reagentów
- wyjœcie stykowe zdalnej sygnalizacji przerwy w pracy z powodu awaryjnego zatrzymania
- automatyczne odpowietrzanie g³owic pomp dozuj¹cych
Zakres oferty obejmuje projekt, dostawê urz¹dzeñ, monta¿, uruchomienie, rozruch technologiczny, szkolenie obs³ugi
Iteco
Srl
SYSTEMY DEZYNFEKCJI ClO2
GENERATOR DWUTLENKU CHLORU
DLA CHEMIKALIÓW ROZCIEÑCZONYCH
TYP PBC...D
OPIS
Generator typu PBCxxxD wytwarza ClO2 z 9%
roztworu kwasu solnego oraz 7,5% roztworu
chlorynu sodowego. Reagenty dozuj¹ dwie
elektromagnetyczne pompy dozuj¹ce. Reaktor
oraz czujniki kontrolne dozowania umieszczone
s¹ w poliestrowej obudowie wyposa¿onej w system wentylacyjny. Wytworzony 2% roztwór ClO2
po rozcieñczeniu transportowany jest do miejsca
przeznaczenia. Brak przep³ywu wody transportowej blokuje pracê generatora. Panel kontrolny ze
schematem synoptycznym kontroluje przebieg
procesu. Wszystkie elementy, poza panelem kontrolnym, zamontowano na p³ycie PVC. Zespo³y
ssawne pomp dozuj¹cych zawieraj¹ stopy ss¹ce
oraz czujniki poziomu chemikaliów.
DANE TECHNICZNE
Typ WydajnoϾ ClO2
(g/h)
PBC 60 D
PBC 140 D
PBC 220 D
PBC 400 D
PBC 560 D
Max ciœnienie
Max. zu¿ycie
Typ pompy
pracy (Bar)
chemikaliów (l/h)
dozuj¹cej
58
140
220
400
560
9
6
10
10
5
1,6
3,8
6,0
10,0
13,6
A77
A75
B71
B72
C72
Ciê¿ar
(kg)
54/61
54/61
56/63
56/63
56/63
DANE ELEKTRYCZNE
Zasilanie
Standard
Opcja
Monta¿
Klasa ochrony
Sygna³y wyjœciowe
Kontrola ON/OFF
Kontrola produkcji ClO2
Poziom w zbiornikach
z chemikaliami
Czujniki przep³ywu
chemikaliów
Kontrola przep³ywu wody
220 Vac 50/60 Hz
110 Vac 50/60 Hz - 12 Vdc
Naœcienny
IP54
Styk cyfrowy
Impuls cyfrowy 0...100imp./min.
Sygna³ analogowy 0/4..20mA
Cyfrowy styk kontraktonu
Œredni pobór mocy
70 W
Moc zainstalowana
Temperatura pracy
1,5 kW
+5...+40°C
Sygna³y wyjœciowe
Zatrzymanie produkcji
Alarm
Cyfrowy zestyk prze³¹czny
Cyfrowy zestyk prze³¹czny dla pustych
zbiorników chemikaliów lub braku wody
Cyfrowy styk kontraktonu
Styk cyfrowy
WYMIARY/POD£¥CZENIA HYDRAULICZNE
Generator 640x1350x300mm (LxHxW)
WLOT/WYLOT Orurowanie: PVC-U d.32-DN25
Panel kontrolny 1000x1350x300mm (LxHxW)
Iteco
Srl
SYSTEMY DEZYNFEKCJI ClO2
GENERATOR DWUTLENKU CHLORU
DLA CHEMIKALIÓW STʯONYCH
TYP PBC...CP
OPIS
Generator typu PBCxxxCP wytwarza ClO2 z 33%
roztworu kwasu solnego oraz 25% roztworu chlorynu sodowego w obecnoœci wody dla uzyskania 2%
roztworu ClO2 w reaktorze.
System sk³ada siê z dwóch pomp dozuj¹cych
reagenty oraz pompy dozuj¹cej wodê. Reaktor oraz
czujniki kontrolne dozowania umieszczone s¹ w poliestrowej obudowie wyposa¿onej w system
wentylacyjny. Roztwór ClO 2 uzyskany w reaktorze
rozcieñczany jest wod¹ transportow¹ z kontrol¹ jej
przep³ywu na rotametrze. Brak przep³ywu wody
transportowej blokuje pracê generatora. Panel
kontrolny ze schematem synoptycznym kontroluje
przebieg procesu.
Pompy dozuj¹ce zamontowano w szafce poliestrowej. Zespo³y ssawne pomp dozuj¹cych zawieraj¹
stopy ss¹ce oraz czujniki poziomu chemikaliów.
DANE TECHNICZNE
Typ
PBC 250 CP
PBC 500 CP
PBC 800 CP
PBC 1500 CP
PBC 1800 CP
WydajnoϾ ClO2
(g/h)
Max ciœnienie
pracy (Bar)
260
525
800
1533
1805
8
8
6,9
6,9
6,9
Max. zu¿ycie
chemikaliów (l/h)
1,5
3
5
9,8
12
Typ pompy
dozuj¹cej
A773
A753
B723
B723
C723
Ciê¿ar
(kg)
65+18
65+18
74+18
74+18
74+18
DANE ELEKTRYCZNE
Zasilanie
Standard
Opcja
Monta¿
Klasa ochrony
Sygna³y wyjœciowe
Kontrola ON/OFF
Kontrola produkcji ClO2
Poziom w zbiornikach
z chemikaliami
Czujniki przep³ywu
chemikaliów
Kontrola przep³ywu wody
Œredni pobór mocy
220 Vac 50/60 Hz
110 Vac 50/60 Hz
Naœcienny
IP54
Moc zainstalowana
Temperatura pracy
Styk cyfrowy
Impuls cyfrowy 0...100imp./min.
Sygna³ analogowy 0/4..20mA
Cyfrowy styk kontraktonu
Sygna³y wyjœciowe
Zatrzymanie produkcji
Alarm
250 W
PBC 500/800 CP
300 W
PBC 1500/2500 CP
1,5 kW
+5...+40°C
Cyfrowy zestyk prze³¹czny
Cyfrowy zestyk prze³¹czny dla pustych
zbiorników chemikaliów lub braku wody
Cyfrowy styk kontraktonu
Styk cyfrowy
WYMIARY/POD£¥CZENIA HYDRAULICZNE
Generator 1050x1850x300mm (LxHxW)
WLOT/WYLOT Orurowanie: PVC-U d.32-DN25
Panel kontrolny 600x800x300mm (LxHxW)
Iteco
Srl
SYSTEMY DEZYNFEKCJI ClO2
GENERATOR DWUTLENKU CHLORU
DLA CHEMIKALIÓW STʯONYCH
TYP PBC...C
OPIS
Generatory typu PBCxxxC wytwarzaj¹ 2% roztwór
dwutlenku chloru ze stê¿onych roztworów: 33%
kwasu solnego oraz 25% chlorynu sodowego z dodatkiem wody. Kwas oraz chloryn podawane s¹
pompami dozuj¹cymi proporcjonalnie do przep³ywu wody produkcyjnej. Przep³yw wody produkcyjnej ustalany jest zaworem regulacyjnym
w zale¿noœci od sygna³ów steruj¹cych z obiektu.
Wytworzony w reaktorze roztwór dwutlenku chloru
rozcieñczony jest sieciow¹ wod¹ transportow¹
i przesy³any do miejsca dezynfekcji.
Opcjonalnie woda chlorowa o stê¿eniu 0,2%
gromadzona jest w zbiorniku i dalej pompami
dozuj¹cymi podawana do miejsca dezynfekcji.
Ca³oœæ procesu nadzorowana jest z szafy sterowniczej ze schematem synoptycznym obiektu.
Sterownik procesu poprzez czujniki poziomu
chemikaliów, czujniki przecieków oraz czujniki
przep³ywu wody czuwa nad bezpieczeñstwem
instalacji i obs³ugi.
DANE TECHNICZNE
Typ
WydajnoϾ ClO2
(g/h)
PBC 3000C
PBC 6000C
PBC 12000C
Max ciœnienie
pracy (Bar)
3003
6006
12087
5
3
3
Max. zu¿ycie
chemikaliów (l/h)
20,0
40,0
80,5
Typ pompy
dozuj¹cej
Ciê¿ar
(kg)
GA45C
GA120C
GA120C
77+22
85+22
131+22
DANE ELEKTRYCZNE
Zasilanie
Standard
Opcja
Monta¿
Klasa ochrony
Sygna³y wyjœciowe
Kontrola ON/OFF
Kontrola produkcji ClO2
Poziom w zbiornikach
z chemikaliami
Czujniki przep³ywu
chemikaliów
Kontrola przep³ywu wody
Œredni pobór mocy
220 Vac 50/60 Hz
110 Vac 50/60 Hz
Naœcienny
IP54
Moc zainstalowana
Temperatura pracy
Styk cyfrowy
Impuls cyfrowy 0...100imp./min.
Sygna³ analogowy 0/4..20mA
Cyfrowy styk kontraktonu
Sygna³y wyjœciowe
Zatrzymanie produkcji
Alarm
480 W
PBC 3000C/6000 C
620 W
PBC 12000 C
1,5 kW
+5...+40°C
Cyfrowy zestyk prze³¹czny
Cyfrowy zestyk prze³¹czny dla pustych
zbiorników chemikaliów lub braku wody
Cyfrowy styk kontraktonu
Styk cyfrowy
WYMIARY/POD£¥CZENIA HYDRAULICZNE
Generator PBC 12000 C 1200x2200x400mm (LxHxW)
