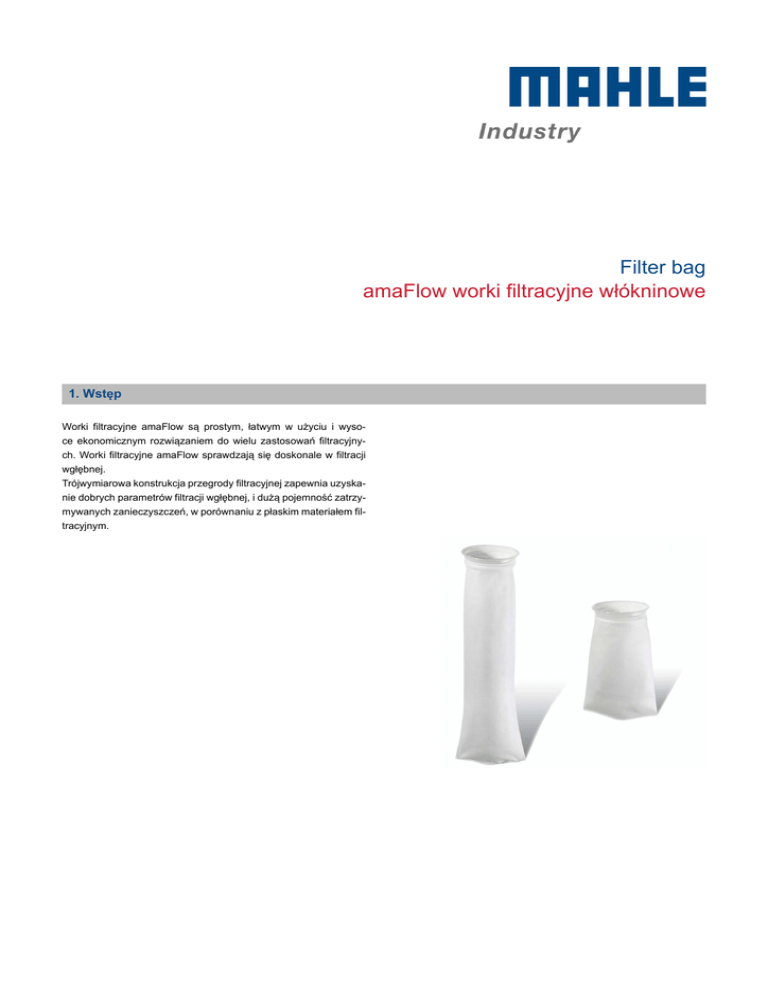

Filter bag amaFlow worki filtracyjne włókninowe

Filter bag amaFlow worki filtracyjne włókninowe

Filter bag
amaFlow worki filtracyjne włókninowe
1. Wstęp
Worki filtracyjne amaFlow są prostym, łatwym w użyciu i wysoce ekonomicznym rozwiązaniem do wielu zastosowań filtracyjnych. Worki filtracyjne amaFlow sprawdzają się doskonale w filtracji
wgłębnej.
Trójwymiarowa konstrukcja przegrody filtracyjnej zapewnia uzyskanie dobrych parametrów filtracji wgłębnej, i dużą pojemność zatrzymywanych zanieczyszczeń, w porównaniu z płaskim materiałem filtracyjnym.
m
m
m
m
m
m
m
m
2. Charakterystyka
3. Opis
Łatwa i szybka wymiana zużytego worka na nowy.
Filtracja od wewnątrz worka na zewnątrz, pozwala na zatrzyma-
Włókninowe worki filtracyjne amaFlow posiadają standardowe
uszczelnienie typu Snap-Collar, połączenie wzdłuż worka na całej
nie zanieczyszczeń wewnątrz.
Worki nie zawierają silikonu i produkowane są w warunkach wolnych od silikonu.
Materiały użyte do produkcji amaFlow AP i SP odpowiadają normom zgodnym z Europejską Dyrektywą 2002/72/EC, opracowaną dla tworzyw sztucznych i artykułów przeznaczonych do kon-
długości jest klejone, dolny szew jest szyty. Inne konfiguracje są dostępne na życzenie w zależności od właściwości materiału worka.
Worki poliestrowe i polipropylenowe są wyposażone standardowo w
rączki:
dla worków typu S, SS, PO: rączki powstałe z nacięcia w materiale włókniny po wewnętrznej stronie worka (dla rozmiarów 1 i 2:
taktu z produktami spożywczymi (żywność i napoje).
Zwykle filtry workowe i worki są stosowane jako systemy zamknięte, ale równie atrakcyjna jest alternatywa układów otwartych lub na końcu linii produkcyjnych.
Standardowe amaFlow worki filtracyjne oferowane są w rozmiarach, które dostosowane są do koszy podtrzymujących i obudów
oferowanych przez firmę MAHLE Industrial Filtration, jak również
do większości innych obudów. Inne rozmiary dostępne na życzenie.
Ekonomiczne rozwiązanie dla dokładnej filtracji przy małych selektywnościach, w porównaniu z workami o konstrukcji dwuwymiarowej, płaskiej (mesh).
nacięcie w tkaninie) i dodatkowo jako opcja rączka wykonana z
materiału worka.
dla worków typu P: 2 rączki integrowane z plastikową obręczą
(dla rozmiarów 3 i 4: 1 rączka)
Modele
Standardowe produkty włókninowe amaFlow oferowane są w wykonaniu z poliestru lub polipropylenu w szerokim zakresie selektywności. Inne rodzaje materiałów, jak: nylon, wiskoza, PTFE, PPS i Nomex dostępne na życzenie.
Worki uszczelniane metodą Snap-Collar mają obręcz ze stali węglowej, nierdzewnej lub plastikową, pozostałe wyposażone są w worek
plastikowy z wtopionym kołnierzem z polipropylenu lub polietylenu.
Dla filtracji prowadzonej poza obudową filtracyjną oferujemy worki
bez obręczy lub ze sznurem do zaciśnięcia na rurze.
5. Obróbka powierzchni worka
4. Systemy uszczelnień
Prawidłowa praca worka filtracyjnego w dużej mierze zależy od
sprawnego systemu uszczelnienia między workiem a koszem podtrzymującym worek, co jest szczególnie ważne w przypadku małego
rozmiaru porów. Proponujemy dwa doskonałe systemy uszczelnień:
typu Snap-Collar: obszyta włókniną obręcz metalowa lub plastikowa, która starannie zatrzaskuje się na górnym kołnierzu kosza
podtrzymującego worek. Włóknina spełnia rolę uszczelnienia.
plastikowy kołnierz (z rączką) worka ściśle przylega do górnego
wyłożenia kosza podtrzymującego worek.
Standardowo polipropylen poddawany jest zewnętrznej obróbce termicznej. Metoda ta jest opcją dla worków poliestrowych. Czynność
ta minimalizuje możliwość uwalniania się włókienek z tkaniny filtracyjnej. W czasie obróbki termicznej włókna są zmiękczane i termicznie spajane po zewnętrznej stronie worka.
6. Wielowarstwowe worki włókninowe oraz worki
włókninowe plisowane
Wielowarstwowe worki włókninowe lub plisowane worki amaFlow
oferują zwiększoną powierzchnię filtracyjną oraz większą pojemność
zatrzymywania zanieczyszczeń w porównaniu z workami standardowymi. Więcej informacji można znaleźć w biuletynie o wielowarstwowych workach włókninowych i o workach plisowanych.
Filter bag amaFlow Needled felt
2
7. Odpornośc chemiczna i temperaturowa
Worek filtracyjny typu
AP
SP
N
TF
RT
HT
poliester
polipropylen
nylon
PTFE
PPS
Nomex®
150*
95
95
250
170
200
Kwasy nieorganiczne
++
++
-
+++
+++
+
Kwasy organiczne
++
+++
+
+++
+++
+
Zasady
+
++
+++
+++
+++
++
Czynniki utleniające
+
+
-
+++
-
-
Rozpuszczalniki
+++
++
+++
+++
+++
++
Oleje roślinne i zwierzęce
+++
+++
+++
+++
+++
+
Mikroorganizmy
+++
+++
+++
+++
+++
+++
AP
Max. Temperatura [ °C]
Odporność naTD>
+++ = doskonała
++ = dobra
+ = dostateczna
- = nie zalecane
* 95 °C dla obręczy z polipropylenu /kołnierza
Filter bag amaFlow Needled felt
3
8. Kodowanie
Przykład
amaFlow AP mmm
10
P
2
S
-
-
-
Materiał
AP = poliester
SP = polipropylen
N = nylon
TF = PTFE
RT = PPS
HT = Nomex®
Selektywność [µm]
AP: 0.8, 1, 3, 5, 10, 25, 50, 75, 100, 150, 200
SP: 0.8, 1, 3, 5, 10, 25, 50, 75, 100, 150, 200
inne selektywności na życzenie
Wykończenie
P = bez obróbki (nie dla SP)
P/S = standardowe wykończenie dla SP (z ulepszoną powierzchnią: obróbką
termiczną)
S = kalandrowana zewnętrzna warstwa (AP)
Rozmiary worków
1 = rozmiar 1 (Ø 178 x 432 mm)
4 = rozmiar 4 (Ø 104 x 356 mm)
2 = rozmiar 2 (Ø 178 x 787 mm)
30 = rozmiar 30 (Ø 106 x 254 mm)
3 = rozmiar 3 (Ø 104 x 203 mm)
65 = rozmiar 65 (Ø 106 x 559 mm)
Obręcz/uszczelnienie
S = obręcz ze stali węglowej (Snap-Collar)
SS = obręcz ze stali nierdzewnej AISI 304 (Snap-Collar)
PO = obręcz polipropylenowa (Snap-Collar: SP only)
P = kołnierz polipropylenowy (rozmiar 1, 2, 3, 4 : dla AP i SP tylko)
obręcz z PTFE (Snap-Collar, standard dla TF)
DS = sznurek do zaciśnięcia na rurze
Wykonanie połączeń
- = szyte wokół obręczy, zgrzewane na całej długości, na dnie zgrzewane wzdłużnie. Worki
typu N, TF, RT, HT i wszystkie o rozmiarze 3, 4, 30 i 65 : są standardowo szyte
Opcja dla AP i SP w rozmiarze 1 i 2:
WE = WE = spawane (P tylko kołnierz, standard dla SP)
Dodatkowa rączka
HS = HS = rączka, z tego samego materiału co worek filtracyjny (standard dla rozmiaru 30 i 65 dla S, SS i obręczy z
PO)
Inne opcje
1PK = pojedynczo pakowane w torebkę plastikową, zapakowane w karton
MAHLE Filtracja Przemysłowa Sp.z o.o.
Ślężna 146/148 , 53-111 Wrocław, Poland
Phone: +48 71 33 71 888
Fax: +48 71 33 71 547
[email protected]
www.mahle-industrialfiltration.com
01/2013
Filter bag amaFlow Needled felt
4
