PRZEDSIĘBIORSTWO WIELOBRANŻOWE
wer. 220911
"AVICOLD" Sp.J.
43 - 400 CIESZYN, ul. BIELSKA 61c
tel. / fax: (33) 856 74 44,
(33) 856 74 45,
http://www.avicold.com.pl
(33) 856 74 46
e-mail: [email protected]

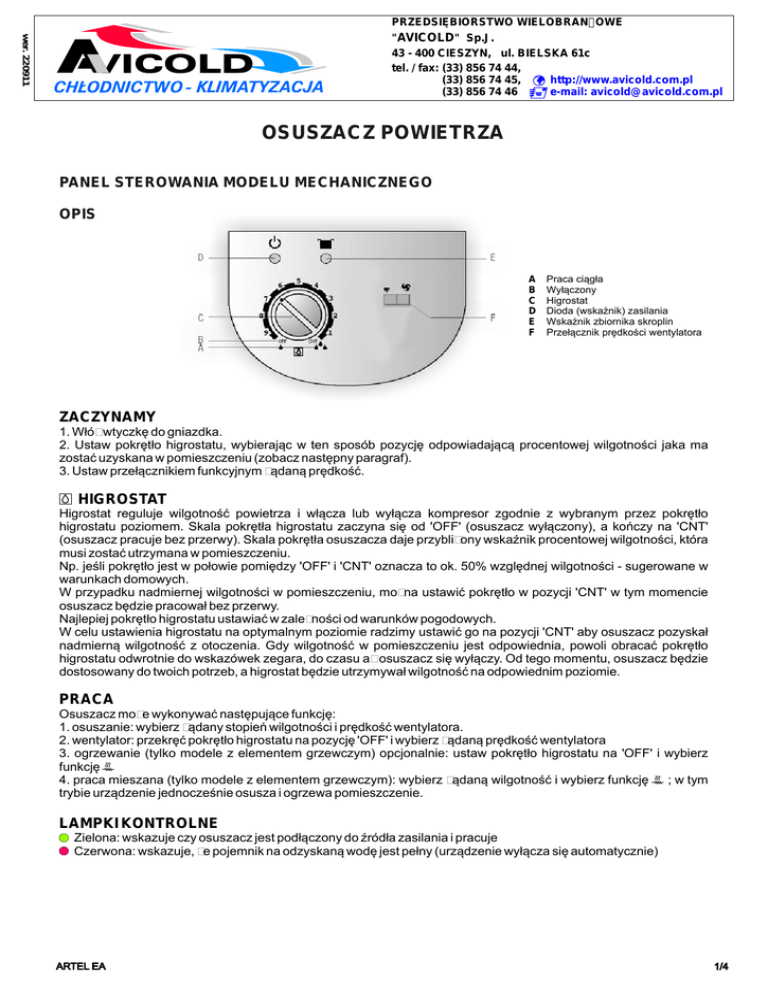

OSUSZACZ POWIETRZA
PANEL STEROWANIA MODELU MECHANICZNEGO
OPIS
A
B
C
D
E
F
Praca ciągła
Wyłączony
Higrostat
Dioda (wskaźnik) zasilania
Wskaźnik zbiornika skroplin
Przełącznik prędkości wentylatora
ZACZYNAMY
1. Włóż wtyczkę do gniazdka.
2. Ustaw pokrętło higrostatu, wybierając w ten sposób pozycję odpowiadającą procentowej wilgotności jaka ma
zostać uzyskana w pomieszczeniu (zobacz następny paragraf).
3. Ustaw przełącznikiem funkcyjnym żądaną prędkość.
HIGROSTAT
Higrostat reguluje wilgotność powietrza i włącza lub wyłącza kompresor zgodnie z wybranym przez pokrętło
higrostatu poziomem. Skala pokrętła higrostatu zaczyna się od 'OFF' (osuszacz wyłączony), a kończy na 'CNT'
(osuszacz pracuje bez przerwy). Skala pokrętła osuszacza daje przybliżony wskaźnik procentowej wilgotności, która
musi zostać utrzymana w pomieszczeniu.
Np. jeśli pokrętło jest w połowie pomiędzy 'OFF' i 'CNT' oznacza to ok. 50% względnej wilgotności - sugerowane w
warunkach domowych.
W przypadku nadmiernej wilgotności w pomieszczeniu, można ustawić pokrętło w pozycji 'CNT' w tym momencie
osuszacz będzie pracował bez przerwy.
Najlepiej pokrętło higrostatu ustawiać w zależności od warunków pogodowych.
W celu ustawienia higrostatu na optymalnym poziomie radzimy ustawić go na pozycji 'CNT' aby osuszacz pozyskał
nadmierną wilgotność z otoczenia. Gdy wilgotność w pomieszczeniu jest odpowiednia, powoli obracać pokrętło
higrostatu odwrotnie do wskazówek zegara, do czasu aż osuszacz się wyłączy. Od tego momentu, osuszacz będzie
dostosowany do twoich potrzeb, a higrostat będzie utrzymywał wilgotność na odpowiednim poziomie.
PRACA
Osuszacz może wykonywać następujące funkcję:
1. osuszanie: wybierz żądany stopień wilgotności i prędkość wentylatora.
2. wentylator: przekręć pokrętło higrostatu na pozycję 'OFF' i wybierz żądaną prędkość wentylatora
3. ogrzewanie (tylko modele z elementem grzewczym) opcjonalnie: ustaw pokrętło higrostatu na 'OFF' i wybierz
funkcję
4. praca mieszana (tylko modele z elementem grzewczym): wybierz żądaną wilgotność i wybierz funkcję ; w tym
trybie urządzenie jednocześnie osusza i ogrzewa pomieszczenie.
LAMPKI KONTROLNE
Zielona: wskazuje czy osuszacz jest podłączony do źródła zasilania i pracuje
Czerwona: wskazuje, że pojemnik na odzyskaną wodę jest pełny (urządzenie wyłącza się automatycznie)
ARTEL EA
1/4
INSTRUKCJA MONTAŻU
Przed podłączeniem osuszacza upewnij się że:
- jest ustawiony na stabilnej i poziomej powierzchni;
- pomiędzy kratką wlotową i wylotową jest co najmniej 50 cm
wolnej przestrzeni
- nie jest umieszczony przy źródle ciepła
- włożony jest pojemnik na skroploną wodę
- kabel zasilający jest poprawnie podłączony do osuszacza
50cm
kratka wylotowa
50cm
kratka wlotowa
Skroplona woda może być odprowadzana na 2 sposoby:
- do zbiornika (musi być opróżniany)
- bezpośrednio do odpływu wody (np. kanalizacji)
ODPROWADZANIE WODY DO ZBIORNIKA
Gdy zbiornik na skroploną wodę jest pełny, osuszacz wyłącza
się automatycznie i zapala się czerwona lampka sygnalizująca
jego zapełnienie. Podnieś go odrobinę a następnie pociągnij do
siebie (zobacz rys.1). Pełny zbiornik może być ciężki; jeśli
wyjęcie zbiornika jest kłopotliwe, jedną ręką chwyć zbiornik z
boku a drugą od spodu (zobacz rys.2).
Nie stawiaj zbiornika z wodą na podłodze ponieważ jest on
niestabilny.
Wylej wodę a następnie zamontuj zbiornik z powrotem według
odwrotnej procedury.
rys. 1
rys. 2
ODPROWADZANIE WODY DO ODPŁYWU
Osuszacz może być podłączony bezpośrednio do odpływu,
dzięki czemu może pracować bez konieczności opróżniania
zbiornika wody.
UWAGA: Odłącz wtyczkę z gniazdka przed podłączaniem
osuszacza do odpływu wody.
Aby podłączyć osuszacz do odpływu, zdejmij zbiornik na wodę
i wykonuj następujące czynności:
1. Na tylniej ściance osuszacza jest mała plastikowa okrągła
zaślepka, wyłam ją przy pomocy śrubokręta (zobacz rys. 3).
2. Wsuń wężyk dostarczony razem z osuszaczem w otwór,
który właśnie zrobiłeś aż do przedniego panelu osuszacza
(zobacz rys. 4).
3. Nałóż wężyk na końcówkę odprowadzającą wodę
umieszczoną pod kratką wlotową. Zalecamy założyć opaskę
zaciskową na wężyk aby uniemożliwić przypadkowe zdjęcie go
z końcówki odprowadzającej (zobacz rys. 5).
4. Na koniec załóż zbiornik na wodę, który teraz pełni tylko
funkcję estetyczną.
Aby powrócić do wykraplania się wody do zbiornika, wyłącz
osuszacz, poczekaj aż wężyk odprowadzający będzie pusty:
zdejmij wężyk z końcówki odprowadzającej i załóż zbiornik na
wodę.
rys. 3
rys. 4
rys. 5
W celu prawidłowego odprowadzania wody, upewnij się, że
wężyk odprowadzający jest skierowany poniżej poziomu jego
zamontowania (zobacz rys.6).
rys. 6
ARTEL EA
2/4
CZYSZCZENIE FILTRÓW
Osuszacz jest wyposażony w dwa filtry:
1. przeciw przeciwpyłowy
2. z aktywnego węgla, uniemożliwiający
rozprzestrzenianie nieprzyjemnych zapachów (np.
kuchennych).
Czyszczenie filtrów musi być wykonywana okresowo, co
najmniej co trzy miesiące.
W celu wyczyszczenia filtrów wykonuj następujące
czynności:
1. wyłącz osuszacz
2. wyjmij zbiornik na wodę
3. wysuń filtry ciągnąc je ku dołowi (zobacz rys. 1)
4. ostrożnie otwórz ramkę z filtrami uważaj aby ich nie
zniszczyć (zobacz rys. 2)
5. wyczyść filtry przy pomocy odkurzacza (zobacz rys. 3)
filtr z aktywnego węgla nie nadaje się do regeneracji, jego
żywotność zależy od zanieczyszczenia w pomieszczeniu
i powinien być wymieniany przynajmniej raz na sezon.
rys.2
Rys.1
rys.3
OSTRZEŻENIA/ZALECENIA
Przeczytaj uważnie instrukcję przed użyciem osuszacza. Najlepsze rezultaty osuszania mogą być osiągnięte
przez umieszczenie osuszacza z dala od źródeł ciepła otworzenie drzwi wewnętrznych i zamknięcie drzwi i okien
zewnętrznych.
Osuszacz nie pracuje przy temperaturze niższej niż 5°C i wyższej niż 35°C oraz wilgotności niższej niż 30%.
Gdy nie używasz osuszacza, zaleca się zwinąć kabel wokół specjalnych uchwytów i włożyć wtyczkę do
specjalnego mocowania. Standardowa długość kabla
zasilającego to 235 cm, jeśli z powodu wymiany, długość
ta będzie inna, prawidłowe zwinięcie kabla może być
niemożliwe.
ZASADY BEZPIECZEŃSTWA
Uwaga! Przed przystąpieniem do jakichkolwiek
operacji:
- zawsze wyciągnij wtyczkę z gniazdka
- opróżnij zbiornik na wodę
Nigdy nie używaj osuszacza na zewnątrz (na otwartej przestrzeni).
Jeśli używasz osuszacza w łazience, uważaj aby wodna nie dostała się przez górną kratkę do urządzenia.
Przed załączeniem osuszacza do sieci elektrycznej, sprawdź dane elektryczne podane w danych technicznych z
danymi sieci zasilającej.
Upewnij się, że nic nie blokuje przepływu powietrza.
Urządzenie nie może być podłączone poprzez złodziejkę.
Aby wyjąć wtyczkę z gniazdka nie ciągnij za kabel zasilający.
Nie otwieraj obudowy osuszacza.
Po wyłączeniu urządzenia zawsze odczekaj przynajmniej półtorej minuty zanim włączysz je ponownie.
Po przenoszeniu urządzenia powinno ono stać przynajmniej godzinę na stabilnej powierzchni przed ponownym
włączeniem.
Ten osuszacz jest przeznaczony do zastosowań domowych: wszelkie inne zastosowanie urządzenia jest
uważane za niewłaściwe.
Nie używaj urządzenia gdy wydaje się, że pracuje niewłaściwie: w tej sytuacji, wyjmij wtyczkę i wezwij
specjalizowany serwis.
Umieść urządzenie w miejscu gdzie gniazdko zasilające jest łatwo dostępne.Jeśli kabel zasilający jest
uszkodzony, powinien być wymieniony przez producenta, specjalizowany serwis lub osobę o podobnych
kwalifikacjach w celu uniknięcia ryzyka porażenia prądem.
JEŚLI OSUSZACZ NIE DZIAŁA:
Jeśli osuszacz nie działa, przed wezwaniem serwisu sprawdź:
1- czy wtyczka jest prawidłowo włożona do gniazdka
2- czy główny wyłącznik prądu w pomieszczeniu jest włączony
3- czy czerwona lampka nie sygnalizuje pełnego zbiornika wody
4- czy zbiornik wody jest poprawnie założony
5- czy pokrętło higrostatu jest w odpowiedniej pozycji
6- czy filtr powietrza nie jest zanieczyszczony
Jeśli osuszacz nadal pracuje niewłaściwie, wyjmij wtyczkę z gniazdka i wezwij serwis.
ARTEL EA
3/4
DANE TECHNICZNE OSUSZACZY
MODEL
Jednostka EA 12 E/M
Wydajność wykraplania 35°C-80%RH
Wydajność wykraplania 27°C-60%RH
Wielkość pomieszczenia
Wydajność powietrza min-max
Pobór mocy
Głośność jednostki min-max
Wymiary jednostki
Szerokość
Wysokość
Głębokość
Pojemność wanny na skropliny
Waga jednostki
EA 16 E/M
EA 20 E/M
EA 35 M
lt./24h
lt./24h
m˛
mł/h
W
dBA
12
5,5
25
140-180
250
40-42
14,3
8
60
170-240
330
44-48
19,3
10
80
170-240
370
44-48
31,5
18,7
140
230-300
680
44-48
mm
mm
mm
lt.
kg
250
500
240
2,3
14,5
300
586
300
4
18,5
300
586
300
4
22,5
350
710
350
10
25
