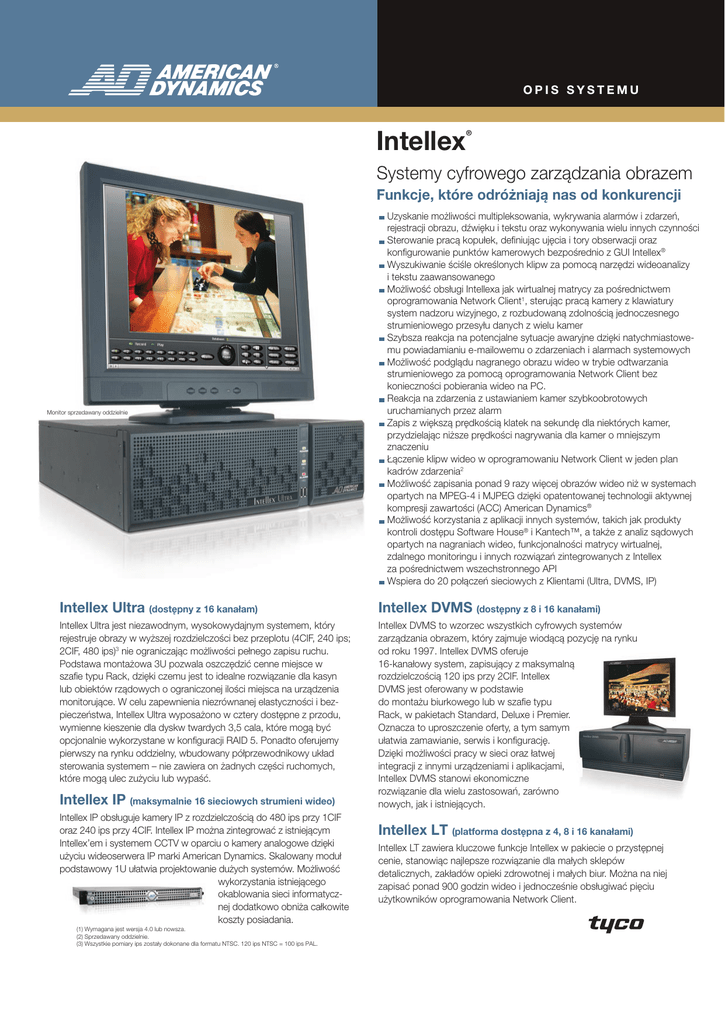

Intellex Digital Video Management Systems

Intellex Digital Video Management Systems

Opis systemu
Intellex
®
Systemy cyfrowego zarządzania obrazem
Funkcje, które odróżniają nas od konkurencji
Monitor sprzedawany oddzielnie
Uzyskanie
możliwości multipleksowania, wykrywania alarmów i zdarzeń,
re­je­stra­cji obrazu, dźwięku i tekstu oraz wykonywania wielu innych czynności
Sterowanie pracą kopułek, definiując ujęcia i tory obserwacji oraz
konfigurowanie punktów kamerowych bezpośrednio z GUI Intellex®
Wyszukiwanie ściśle określonych klipw za pomocą narzędzi wideoanalizy
i tekstu zaawansowanego
Możliwość obsługi Intellexa jak wirtualnej matrycy za pośrednictwem
oprogramowania Network Client1, sterując pracą kamery z klawiatury
system nadzoru wizyjnego, z rozbudowaną zdolnością jednoczesnego
strumieniowego przesyłu danych z wielu kamer
Szybsza reakcja na potencjalne sytuacje awaryjne dzięki na­tych­mia­sto­we­
mu powiadamianiu e-mailowemu o zdarzeniach i alarmach systemowych
Możliwość podglądu nagranego obrazu wideo w trybie odtwarzania
strumieniowego za pomocą oprogramowania Network Client bez
konieczności pobierania wideo na PC.
Reakcja na zdarzenia z ustawianiem kamer szybkoobrotowych
uruchamianych przez alarm
Zapis z większą prędkością klatek na sekundę dla niektórych kamer,
przydzielając niższe prędkości nagrywania dla kamer o mniejszym
znaczeniu
Łączenie klipw wideo w oprogramowaniu Network Client w jeden plan
kadrów zdarzenia2
Możliwość zapisania ponad 9 razy więcej obrazów wideo niż w systemach
opartych na MPEG-4 i MJPEG dzięki opatentowanej technologii aktywnej
kompresji zawartości (ACC) American Dynamics®
Możliwość korzystania z aplikacji innych systemów, takich jak produkty
kontroli dostępu Software House® i Kantech™, a także z analiz sądowych
opartych na nagraniach wideo, funkcjonalności matrycy wirtualnej,
zdalnego monitoringu i innych rozwiązań zintegrowanych z Intellex
za pośrednictwem wszechstronnego API
Wspiera do 20 połączeń sieciowych z Klientami (Ultra, DVMS, IP)
Intellex Ultra (dostępny z 16 kanałam)
Intellex DVMS (dostępny z 8 i 16 kanałami)
Intellex Ultra jest niezawodnym, wysokowydajnym systemem, który
rejestruje obrazy w wyższej rozdzielczości bez przeplotu (4CIF, 240 ips;
2CIF, 480 ips)3 nie ograniczając możliwości pełnego zapisu ruchu.
Podstawa montażowa 3U pozwala oszczędzić cenne miejsce w
szafie typu Rack, dzięki czemu jest to idealne rozwiązanie dla kasyn
lub obiektów rządowych o ograniczonej ilości miejsca na urządzenia
monitorujące. W celu zapewnienia niezrównanej elastyczności i bez­
pie­czeń­stwa, Intellex Ultra wyposażono w cztery dostępne z przodu,
wymienne kieszenie dla dyskw twardych 3,5 cala, które mogą być
opcjonalnie wykorzystane w konfiguracji RAID 5. Ponadto oferujemy
pierwszy na rynku oddzielny, wbu­do­wa­ny pół­prze­wod­ni­ko­wy układ
sterowania systemem – nie zawiera on żadnych części ruchomych,
które mogą ulec zużyciu lub wypaść.
Intellex DVMS to wzorzec wszystkich cyfrowych systemów
zarządzania obrazem, który zajmuje wiodącą pozycję na rynku
od roku 1997. Intellex DVMS oferuje
16-kanałowy system, zapisujący z maksymalną
rozdzielczością 120 ips przy 2CIF. Intellex
DVMS jest oferowany w podstawie
do montażu biurkowego lub w szafie typu
Rack, w pakietach Standard, Deluxe i Premier.
Oznacza to uproszczenie oferty, a tym samym
ułatwia zamawianie, serwis i konfigurację.
Dzięki możliwości pracy w sieci oraz łatwej
integracji z innymi urządzeniami i aplikacjami,
Intellex DVMS stanowi ekonomiczne
rozwiązanie dla wielu zastosowań, zarówno
nowych, jak i istniejących.
Intellex IP (maksymalnie 16 sieciowych strumieni wideo)
Intellex IP obsługuje kamery IP z rozdzielczością do 480 ips przy 1CIF
oraz 240 ips przy 4CIF. Intellex IP można zintegrować z istniejącym
Intellex’em i systemem CCTV w oparciu o kamery analogowe dzięki
użyciu wideoserwera IP marki American Dynamics. Skalowany moduł
podstawowy 1U ułatwia pro­jek­to­wa­nie dużych systemów. Możliwość
wykorzystania istniejącego
okablowania sieci in­for­ma­tycz­
nej dodatkowo obniża całkowite
koszty posiadania.
(1) Wymagana jest wersja 4.0 lub nowsza.
(2) Sprzedawany oddzielnie.
(3) Wszystkie pomiary ips zostały dokonane dla formatu NTSC. 120 ips NTSC = 100 ips PAL.
Intellex LT (platforma dostępna z 4, 8 i 16 kanałami)
Intellex LT zawiera kluczowe funkcje Intellex w pakiecie o przystępnej
cenie, stanowiąc najlepsze rozwiązanie dla małych sklepów
detalicznych, zakładów opieki zdrowotnej i małych biur. Można na niej
zapisać ponad 900 godzin wideo i jednocześnie obsługiwać pięciu
użytkowników oprogramowania Network Client.
wybierz napęd, który najlepiej odpowiada
Twoim potrzebom
Tabela porównawcza DVR
(Standard, Deluxe & Premier)
Intellex LT
(Deluxe & Premier)
Intellex IP
(Premier)
480/400
120/100
60/50
480/400
500 GB, 1,0 TB, 1,5 TB,
2,0 TB (RAID 5 1,5 TB)
160 GB, 250 GB, 320 GB, 500 GB,
750 GB 4
Tak
250 GB, 500 GB
500 GB, 1,0 TB
Tak
Liniowy lub Obieg zamknięty/
Ciągły
Tak
Liniowy lub Obieg zamknięty/
Ciągły
Intellex Ultra
Maksymalna liczba obrazów
na sekundę (NTSC/PAL)
Wielkość pamięci
Windows XP Pro
®
Tryb zapisu
Rejestracja obrazu przed
zgłoszeniem alarmu
Indeksowanie alarmu
Powiadamianie o alarmach/
zdarzeniach:
Zdalne sterowanie
Lokalne
E-mail
Dostępne rozdzielczości:
4CIF (NTSC/PAL)
2CIF
1CIF
Wstawianie tekstu
Tak
Intellex DVMS
(Premier)
Liniowy lub Obieg zamknięty/
Ciągły
Liniowy lub Obieg zamknięty/Ciągły
Tak (do 5 minut)
Tak (do 5 minut)
Tak (do 60 sekund)
Tak (do 5 minut)
Tak (15 minut)
Tak (15 minut)
Nie
Tak (15 minut)
Tak (przez Network Client)
Tak (przez Network Client)
Tak (przez Network Client)
Tak (przez Network Client)
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
704 x 480/704 x 576
Niedostępne
Niedostępne
704 x 480/704 x 576
704 x 240/704 x 288
640 x 240/640 x 240
640 x 240/640 x 240
704 x 240/704 x 288
352 x 240/352x 288
320 x 240/320 x 240
320 x 240/320 x 240
352 x 240/352 x 288
Tak – dla 16 kanałów
Tak (do 8 kanałów)
Tak (do 8 kanałów)
Tak – dla 16 kanałów
(Wielkość, prędkość, kierunek
ruchu)
Tak
Tak, tylko wersja Premier
Nie
Nie
Inteligentne wyszukiwanie
Zindywidualizowany
harmonogram/weekendy
Odtwarzanie wieloekranowe
Kamera ukryta
Tak
Tak
Tak
Tak
Tak, z IntelleCord
Tak, z IntelleCord
Tak, z IntelleCord
Tak, z IntelleCord
Tak
Tak
Nie
Tak
Tak
Tak
Tak
Przez Network Client, Browser
Client lub Intellex GUI (przez
ADTT16E, ADACSNET, MP48,
AD168, AD1024 lub inne
krosownice osób trzecich)
Przez Network Client, Browser Client
lub Intellex GUI (przez ADTT16E,
ADACSNET, MP48, AD168, AD1024
lub inne krosownice osób trzecich)
Przez Network Client, Browser
Client lub Intellex GUI (przez
ADTT16E, ADACSNET, MP48,
AD168, AD1024 lub inne
krosownice osób trzecich)
Tak
Przez Network Client, Browser
Client lub Intellex GUI (przez
ADTT16E, ADACSNET,
MP48, AD168, AD1024, inne
krosownice osób trzecich
lub dowolne urzàdzenie
kompatybilne z IP 422)
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Nie
Tak
Tak
Tak
4U, mocowanie biurkowe lub w
szafie typu Rack7
1U, mocowanie w szafie typu
Rack, konfigurowalne
Tak
Tak
(przez port szeregowy)
Narzędzia do analizy obrazu
Sterowanie pracą kopuły
Kamera uruchamiana alarmem
Działanie
Matryca i kopuła definiowana
przez użytkownika Program
obsługi kamery
Dziennik aktywności
(kto, kiedy, co)
5
Integracja produktów osób
Tak
Tak
trzecich za pośrednictwem API
3U, mocowanie biurkowe/w szafie 4U, mocowanie biurkowe lub w szafie
Konfiguracja podstawy
typu Rack konfigurowalne
typu Rack6
montażowej
Jakość i wrażliwość alarmu
Tak
Tak
Ustawienia
Tak
Tak
Wybór kamery Prędkość klatek
Eksport klipów jednym klik
Dodatkowa pamięć masowa
Opcje
Obsługa pracy zdalnej
Konfiguracja i zarządzanie
NTSC/PAL-Przełączanie
5
Nie
Tak
Tak, CD-RW/DVD-RW
Tak, CD-RW/DVD-RW8
Tak, CD-RW
Tak, CD-RW/DVD-RW
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Niedostępne
(4)Modele 160 GB i 320 GB są dostępne tylko w wersji Standard; modele 250 GB i 500 GB są dostępne tylko w wersjach Deluxe i Premier; model 750 GB jest dostępny tylko w wersjach Deluxe i Premier z podstawą do montażu
stojakowego.
(5)
Tylko wersja Premier.
(6)
Montaż w szafie typu Rack jest dostępny tylko w wersjach Deluxe i Premier.
(7)
Do montażu w szafie typu Rack wymagany jest zestaw akcesoriów (zamawiany oddzielnie).
(8)
Opcja CD-RW jest dostępna tylko w wersjach Standard i Deluxe; opcja DVD-RW jest dostępna tylko w wersji Premier.
funkcje
Coś więcej niż cyfrowy rejestrator
American Dynamics oferuje najbardziej kompleksowy asor­ty­
ment produktów cyfrowego zarządzania obrazem dostępny
na rynku. Intellex stanowi rozwiązanie dostosowane do wszelkich
sytuacji – od małych instalacji (Intellex LT) po instalacje średniej
wielkości (Intellex DVMS), a także dla bardziej wy­ma­ga­ją­cych
zastosowań, dla których konieczna jest wyższa rozdzielczość
i wydajność (Intellex Ultra). Ponadto zapewniamy elastyczność
dozoru wizyjnego opartego na technologii IP (Intellex IP), zaś
każda platforma może być zarządzana zdalnie za pomocą
oprogramowania Network Client Remote Management. Intellex
to nie tylko zapisywanie obrazu. Korzystając z zaawansowanych
funkcji wyszukiwania, możesz jednocześnie nagrywać, odtwarzać i
archiwizować obraz, tekst i dźwięk.
Prosty, intuicyjny interfejs użytkownika
Interfejs użytkownika Intellex jest wyjątkowo łatwy w użyciu, bez
względu na poziom twoich umiejętności. Uzyskasz dostęp do
wszystkich funkcji za pomocą tylko jednego kliknięcia przyciskiem,
rozwijanych menu, regulowanych suwaków lub ekranów
z zakładkami.
Zaoszczędź czas i pieniądze dzięki
zapisowi najnowszej generacji
Intellex zapewnia dokładne odtwarzanie ściśle określonych
transakcji poprzez rejestrację strumieni danych tekstowych
RS-232 z takich urządzeń jak kasy fiskalne i ATM. Informacje
te są wyświetlane obok zsynchronizowanego w czasie obrazu
wideo, dodatkowo oprócz powiązanego audio. System ma
możliwość przeszukiwania bazy danych transakcji lub zapisywanie
harmonogramu według dokładnego tekstu lub kryteriów, jakim musi
odpowiadać transakcja.
Zapisuje tylko potrzebne zdarzenia
Za pomocą IntelleCord zaoszczędzisz miejsce na dysku
twardym, gdyż zapiszesz tylko te zdarzenia, które wywołają alarm
w kluczowym momencie. Użytkownik może określić elektroniczne
generowanie alarmów w systemie Intellex w oparciu o: 1) wszelki
ruch, 2) przekroczenie obwodu, 3) zmiany w oświetleniu i 4) ściśle
określone wyjątki ruchu. Można również ustawić kryteria
uruchamiania dla wszelkich podłączonych zewnętrznych alarmów
powodujących zamknięcie obwodu.
Dodatkowo użytkownik może skon­fi­gu­ro­wać ustawienia
na automatyczną zmianę położenia kamer w odpowiedzi na alarm.
IntelleCord umożliwia indywidualne modyfikowanie ustawień dla
poszczególnych kamer w sys­te­mie, co pozwala użytkownikowi
optymalizować skuteczność zabezpieczeń oraz czas rejestracji.
Intellex może zapisać obraz z okresu obejmującego do 5 minut
przed zgłoszeniem alarmu w razie ustawienia IntelleCord na zapis
tylko zdarzeń alar­mo­wych. Dostępny jest również nieograniczony
zapis wideo przed zgłoszeniem alarmu w razie ustawienia Intellex
na zapis ciągły, zaś 15 pierwszych minut tego zapisu można szybko
odzyskać za pomocą indeksu nagrań wideo.
(9) Sprzedawany oddzielnie
(10) Szybka zamiana dostępna w konfiguracji RAID. Jednostki podstawowe są łatwo wymienne.
Natychmiastowe odnajdywanie obrazów
według kryteriów ruchowych
Funkcja inteligentnego wyszukiwania Smart Search umożliwia
filtrowanie wielu godzin nagrań wideo w celu znalezienia
właściwego fragmentu nagrania. Poprzez jedno kliknięcie myszki
można przeglądać każde przekroczenie obwodu, włączenie
i wyłączenie światła, a także każde przejęcie lub przejazd pojazdu
w nie­wła­ści­wym kierunku z niedozwoloną prędkością – i wiele
innych zdarzeń. Dla wyjątków ruchu wystarczy określić pożądany
parametr – prędkość, kierunek, wielkość poruszającego się obiektu,
aby Intellex mógł zrealizować wyszukiwanie.
Łatwe udostępnianie nagranych
materiałów
Nagrywarka CD-RW lub DVD-RW, zintegrowana w wielu
modelach Intellex, umożliwia zapisanie zarejestrowanych
materiałów wideo na standardowym nośniku CD lub DVD. Tak
utrwalone materiały wideo, audio i tekstowe z zapisem zdarzeń
można przekazać władzom, sprzedawcom lub pracownikom nie
związanym z ochroną, aby mogli zapoznać się z nimi na własnych
komputerach osobistych9. Do nagrywarki CD lub DVD można
dodać oprogramowanie Intellex Player, dzięki czemu nie ma
potrzeby dokupowania żadnego dodatkowego oprogramowania
w celu przeglądania obrazu wideo. Network Client pozwala na
koncentrację wyeksportowanych klipów wideo oraz odtwarzanie
serii powiązanych klipów tworząc plan kadrów zdarzenia, który
można wykorzystać jako materiał dowodowy lub sprawdzający.
Odtwarzanie obrazu wideo z dowolnego
zewnętrznego źródła na wybranych
systemach Intellex
Istnieje możliwość przeglądania nagrania wideo z wybranego
zewnętrznego źródła – CD, DVD, dysku sieciowego lub dysku flash
bezpośrednio z Intellex. Wystarczy kliknąć przycisk „Zewnętrzne”,
wybrać właściwy dysk i można przeglądać zapisane materiały wideo.
Niezawodna integralność dowodów
W wykorzystywanym przez Intellex formacie rejestracji każdy obraz
oznaczany jest niepowtarzalnym identyfikatorem. Mimo iż struktura
plików jest kompatybilna z komputerami PC, oryginalne obrazy
wideo są w zasadzie niemożliwe do zmiany lub zmodyfikowania.
Poprzez zagwarantowanie tak wysokiego poziomu wiarygodności,
Intellex zapewnia, że nagrania wideo mogą być dopuszczane jako
dowody w postępowaniu sądowym.
Łatwa konfiguracja i obsługa
Intellex zapewnia nie tylko ograniczenie kosztów zakupu sprzętu
i skrócenie postępowania wyjaśniającego, ale także udostępnia
proste menu ekranowe, które powodują, że i obsługa staje się
intuicyjna i prosta. W przypadku większej liczby operatorów
kontrolę uprawnień dostępu można zrealizować za pomocą
haseł. Wybór formatu NTSC lub PAL, zdejmowany panel BNC
w modelach 16-kanałowych i podłączanie kamer za pośrednictwem
oprogramowania zapewnia bezproblemowe przyłączanie kamer.
Intellex można skonfigurować w celu powiadamiania o alarmach
w razie awarii napędu dysku twardego, dzięki czemu zdarzenia
krytyczne będą zawsze zapisywane. Po dodaniu wymiennych10
napędów dysku twardego do Intellex Ultra, użytkownik otrzymuje
niezawodny system, który jest łatwy w obsłudze i konserwacji.
Zdalny dostęp zapewnia niezwykłą
elastyczność przeglądania
Zbliżenia pozwolą Ci wychwycić
szczegóły
Oprogramowanie Browser Client umożliwia użytkownikowi
skonfigurowanie własnej witryny internetowej celem podglądu
na żywo obrazu przetwarzanego przez urządzenia Intellex w oknie
standardowej przeglądarki internetowej. Udostępniany nieodpłatnie
Browser Client umożliwia wielu użytkownikom zdalny dostęp
do punktów kamerowych, a nawet sterowanie nimi. W przypadku
bardziej za­awan­so­wa­nych prac, opro­gra­mo­wa­nie Network Client
umożliwia zdalną konfigurację Intellex, wybór segmentów wideo
według godziny, daty lub alarmu, funkcję Smart Search, przeglądanie
do 64 jednoczesnych segmentów wideo nagrywanych na żywo,
a także funkcjonalność matrycy wirtualnej11 w razie użycia klawiatury
do telewizji przemysłowej. Użytkownik może zachować wczytane
materiały, dodawać do nich adnotacje i umieszczać je w tzw.
folderach zdarzeń, celem ułatwienia postępowania wyjaśniającego.
Network Client pozwala także na eksport materiałów do pliku AVI,
który można następnie odtworzyć na każdym komputerze dzia­
ła­ją­cym pod kontrolą systemu Windows®. Poszczególne obrazy
można poddawać korekcie jakości, drukować i konwertować
na standardowe formaty. W celu uzyskania dodatkowych informacji
o tych i innych narzędziach Intellex, takich jak Intellex Archive
Manager czy Intellex Policy Manager, należy zapoznać się z oddzielną
kartą katalogową Intellex Management Suite.
Dowolny fragment wyświetlanego na żywo lub odtwarzanego
obrazu może być powiększony od 2X do 16X. Dostępne są takie
funkcje jak: cyfrowa korekta barw, kontrastu i ostrości zdarzeń.
Przesuwając powiększony obraz można szybko i łatwo zapoznać się
ze wszystkimi szczegółami w powiększeniu. Pozwala to na lepszą
analizę i identyfikację ważnych zdarzeń.
Serwer sieciowy Intellex dostarcza za
pomocą sieci obraz wideo na żywo
Element serwera sieciowego Intellex pozwala na obserwację na żywo
obrazu wideo w rozdzielczości 4CIF, poprzez stronę internetową.
Aby zalogować się na serwerze, użytkownicy wprowadzają hasło, co
zapewnia uzyskanie dostępu do nagranych materiałów wideo tylko
przez upoważniony personel. Dodatkowo, z serwera sieciowego,
użytkownicy mogą obsługiwać kamery kopułkowe.
Zoptymalizuj ustawienia pod kątem
konkretnych potrzeb
Czas zapisu, czyli liczba obrazów, jaką można zarejestrować
na twardym dysku, zależy od kilku czynników. Cyfrowy zapis
obrazu o wysokiej dynamice lub szczegółowości zajmie na dysku
więcej miejsca, niż obraz mniej dynamiczny lub mniej szczegółowy.
Użytkownik może dobrać odpowiedni stosunek jakości obrazu
do czasu rejestracji. Do wyboru jest rejestracja z podwyższoną jakością
obrazu, rejestracja prze­dłu­żo­na oraz normalna. W celu uzyskania
dłuższego czasu zapisu wystarczy obniżyć rozdzielczość. Zastosuj
tryb Auto Rate dla Intellex Ultra, DVMS i LT, aby ustawić równą
częstotliwość wyświetlania klatek dla każdej kamery lub dostosować
częstotliwość nagrywania klatek dla poszczególnych kamer.
Indywidualizuj przeglądanie za pomocą
funkcji odtwarzania i wyświetlania
obrazu z wielu kamer
Intellex umożliwia swobodny wybór wyświetlanych obrazów
na żywo bądź zarejestrowanych, z dowolnej kamery, w dowolnym
położeniu, w formacie 1x1, 2x2, 3x3 lub 4x4. Podczas
wyświetlania obrazu z kamery lub jego odtwarzania z dysku
można wybrać tryb pełnoekranowy, w którym elementy sterujące
są ukryte, a obraz wypełnia całą powierzchnię ekranu lub tryb
menu, w którym wyświetlany jest interfejs sterowania.
Zwiększona szybkość reakcji zapewnia
większe bezpieczeństwo
Jeszcze szybsza reakcja na potencjalne sytuacje awaryjne możliwa
jest dzięki automatycznemu powiadamianiu e-mailowemu.
Skonfigurowanie ściśle określonych rodzajów zdarzeń rejestrowanych
w Intellex (takich jak awarie napędu) oraz kamer (takich jak alarmy
wykrywania ruchu) umożliwiwa generowanie powiadomień
e-mailowych rozsyłanych na wcześniej ustaloną listę dystrybucyjną.
Platformy można aktualizować
i rozbudowywać, co umożliwia ich
późniejszy rozwój
Unowocześnianie systemu umożliwiają aktualizacje oprogramowania,
atwe w instalacji z cyfrowych nośników lub bezpośrednio z sieci.
Ponadto do każdego systemu Intellex DVMS i LT można podłączyć
maksymalnie trzy moduły pamięci masowej (ESM) w celu
poszerzenia dostępnej pamięci lokalnej. Intellex Ultra zapewnia do
2.0 TB wewnętrznej pamięci masowej i obsługuje, tak jak Intellex IP,
urządzenia SAN i NAS, poszerzające pamięć dyskową dzięki RAID
Storage System marki American Dynamics.
Najlepsza kompresja wideo dostępna na 
rynku pozwala na znaczące oszczędności
miejsca, pieniędzy i szerokości pasma
W odróżnieniu od MPEG-4 i MJPEG, opatentowana przez American
Dynamics technologia aktywnej kompresji zawartości (ACC) została
opracowana specjalnie do zastosowań w zakresie mo­ni­to­rin­gu
i bezpieczeństwa, a ponadto rozróżnia prawdziwy ruch i dźwięk
wideo. Dzięki temu użytkownik może wykonywać kompresję
obrazu do plików dziewięć razy mniejszych niż uzyskiwane
w przypadku kompresji technologią MPEG-4, co przekłada
się na znaczne oszczędności miejsca. W samej rzeczy, obrazy
skompresowane technologią ACC mogą zapewnić oszczędności
rzędu 69 000 dolarów12 w okresie 30 dni, jeżeli uwzględnimy
dodatkowe miejsce, które trzeba by zakupić na zapis obrazów
w formacie MPEG-4.
Zapis w Terabajtach
(100kamer @ 2 CIF, 15 ips dla 30 dni)
oszczędność z ACC
188,190 PLN
MPEG-4
ACC
oszczędność z ACC
170,320 PLN
20.32 TB
32.98 TB
oszczędność z ACC
162,071 PLN
oszczędność z
ACC
122,605 PLN
21.71 TB
14.33 TB
2.47 TB
Wewnętrzna
1.48 TB
Wewnętrzna
Słabe
Oświetlenie
W A R U N K I
(11) Sprzedawany oddzielnie.
(12) Szacunkowe oszczędności, jakie zapewnia kompresja ACC, oparto na średniej dla sektora w wysokości 3500,00 dolarów/TB.
4.73 TB
Zewnętrzna
P R A C Y
13.26 TB
Zewnętrzna Nocą
K A M E R
przyjrzyj się z bliska
Podstawowy schemat systemu
Zabezpiecz system za pomocą kamer
ukrytych i dzienników aktywności
Niezależnie od wybranego rozwiązania, Intellex umożliwia pełną
indywidualizację systemu: dodawanie kamer PTZ i programowalnych
kamer kopułowych SpeedDome i ich obsługę z pulpitu ADTT16E
Touch Tracker, wyświetlanie obrazów wideo na różnych monitorach,
integrowanie urządzeń alarmowych wejścia/wyjścia, strumieniowe
przesyłanie audio lub tekstu w formacie ASCII z kas fiskalnych. Mamy
możliwość dodania drukarki. Lub większej pamięci, jeśli zajdzie taka
potrzeba. Maksymalna ilość pamięci jaką możemy zainstalować to
trzy moduły pamięci masowej (ESM) dla każdej plat­for­my Intellex
DVMS lub LT bądź standardowe urządzenia SAN, NAS lub DAS
dla Intellex Ultra oraz Intellex IP. Jeśli chcemy zin­te­gro­wać nagrania
wideo z oprogramowaniem innych systemów, możemy skorzystać z
Intellex API, który zawiera skuteczny i zarazem prosty w użyciu zestaw
interfejsów programowania, które są kompatybilne z aplikacjami
kontroli do­stę­pu i oprogramowaniem do zarządzania działalnością
biznesową.
Intellex umożliwia konfigurację do 15 kamer do lokalnej ob­ser­wa­cji
ukrytej, z ograniczeniem ich obsługi wyłącznie do osób upo­waż­
nio­nych. Dla pozostałych członków personelu, kamery ukryte
są przedstawiane na ekranie stanu jako odłączone. W celu
zapewnienia dodatkowego bezpieczeństwa, użytkownik może
monitorować wszystkie czynności wykonywane w ramach sys­te­
mu Intellex. Dziennik aktywności może wyszczególnić nazwiska
wszystkich osób korzystających z systemu, wraz z datą, godziną
i wykonanym zadaniem.
Oprogramowanie zarządzające
i akcesoria Intellex
Do oprogramowania do zdalnego zarządzania Network Client oraz
systemów pamięci masowej RAID, American Dynamics oferuje
pełen zakres akcesoriów, które pozwalają zwiększyć moc Twego
cyfrowego systemu zarządzania obrazem Intellex. Pełne opisy i
numery modeli znajdują się w arkuszach danych Intellex Pakiet
Oprogramowania (Management Suite) i Intellex Akcesoria na naszej
stronie internetowej.
Kamery, kopuły
SpeedDomes lub
Discover Mini-Domes
Urządzenia zewnętrznej
pamięci masowej
Drukarka
Wejście/wyjście
sygnału audio
Urządzenia
wejścia/wyjścia
alarmów
Intellex
(Ultra, DVMS, LT i IP)
Moduł sterujący
USB
Pulpit ADTT16E
Touch Tracker
Konfiguracja modeli dla Intellex IP
Marka Rodzina
przykŁad
IP
AD
AD
D
Cyfrowy
Wideo
Zarzàdzanie
Systemy
Platforma
Temp. skŁadowania
IP
050
IP = IP
050 = 500 GB
100 = 1.0 TB
Oprogramowanie
Network Client
i Browser Client
Kasa fiskalna
Modem
Ethernet
TCP/IP
API
Urządzenia USB
(CD-RW lub ThumbDrive)
Intellex Policy Manager
oraz Intellex Archive
Manager
Konfiguracja modeli dla platform Intellex Ultra, DVMS i LT
Marka Rodzina
przykŁad
Ultra
przykŁad
DVMS
przykŁad
LT
KanaŁy
Podstawa montaŻowa PLATFORMA
6
00
AD
Cyfrowy
System
Zarządzania
Wideo
6 = 16 kanałów
00 = Montaż biurkowy/ UL = Ultra
P = Premier
Montaż w szafie UR = Ultra RAID13
typu Rack
konfigurowalny
050 = 500 GB
100 = 1 TB
AD
D
D
P
PamiĘĆ masowa
D
AD
UL
Funkcje
AD
150
6
00
DV
S
02514
8 = 8 kanałów
6 = 16 kanałów
00 = Montaż biurkowy
R0 = Rackmontage
DV = DVMS
S = Standard
D = Deluxe
P = Premier
016 = 160 GB
025 = 250 GB
032 = 320 GB
4
00
LT
D
025
4 = 4 kanałów
8 = 8 kanałów
6 = 16 kanałów
00 = Montaż biurkowy
LT = LT
D = Deluxe
P = Premier
025 = 250 GB
050 = 500 GB
150 = 1.5 TB
200 = 2.0 TB
050 = 500 GB
075 = 750 GB
(13) Konfiguracja RAID dostępna tylko z pamięcią 1.5 TB.
(14) Modele 160 GB i 320 GB dostępne są tylko w wersji Standard; 250 GB i 500 GB tylko w wersji Deluxe i Premier; model 750 GB dostępny jest tylko w wersji Deluxe i Premier z podstawą do montażu w szafie typu rack.
s p e c y f i k ac j e
Intellex Ultra
Intellex DVMS
ATA z dostępem od przodu
Wewnętrzny SATA
Intellex LT
Intellex IP
Wewnętrzny SATA
Wewnętrzny SATA
CD-RW
Napęd dyskietek 1,4 MB
CD-RW lub DVD-RW
Niedostępny
Niedostępny
Parametry ogólne
Rodzaj napędu
Eksport
Archiwizacja lokalna (opcja)
CD-RW lub DVD-RW
Zewnętrzna taśma DAT (20 GB),
SDLT (160 GB)
CD-RW lub DVD-RW
15
Zewnętrzna taśma DAT (20 GB),
SDLT (160 GB)
NTSC/PAL
NTSC/PAL
NTSC/PAL
Niedostępny
Wejścia sygnału wizyjnego
16
8 (nieprzelot.) of
16 (przelot.)
4 & 8 (nieprzelot.) of
16 (przelot.)
Do 16 sieciowych strumieni
wideo
Wyjście monitora głównego
SVGA, kompozytowe
SVGA
Call/Spot16
Na żywo/Odtwarzanie17
Standard w systemie
16-kanałowym
SVGA
Call/Spot16
Na żywo/Odtwarzanie17
Standard w systemie
16-kanałowym
SVGA
8, 16
4, 8, 16
Standard obrazu
Wyjście analogowe
Przelotowe wyjścia kamerowe
Wejścia i wyjścia alarmowe18
Audio jednokanałowe19
IEEE 1394 (FireWire)
Sieć
Call/Spot
16 z opcj. panelem przelot.
16 (beznarzędziowe)
Interfejs SCSI
Wskaźniki wizualne
Mysz
Drukarka
Niedostępny
Niedostępny
16 za pośrednictwem
urządzenia siec.
5.1 USB adapter included
W zestawie
Premier
W zestawie
Niedostępny
Tylko Deluxe i Premier
W zestawie
Opcja
2x gigabit
1x 100Base-T
1x 100Base-T
2x gigabit
USB (przód/tył)
Port szeregowy (RS-232) 20
16
2/2
2/4
2/4
2/2
1x DB 9
1x DB 9
1x DB 9
1x DB 9
Opcja
Opcja
Opcja
Opcja
Zasilanie, alarm, rejestracja, dysk
dostępny, aktywność dysku
Zasilanie, alarm, rejestracja
Zasilanie, alarm, rejestracja
Zasilanie, aktywność dysku
PC (wypos. standardowe)
PC (wypos. standardowe)
PC (wypos. standardowe)
PC (wypos. standardowe)
Kompatybilność z drukarką
komputera osobistego21
Kompatybilność z drukarką
komputera osobistego
Kompatybilność z drukarką
komputera osobistego
Kompatybilność z drukarką
komputera osobistego21
Montaż biurkowy/w szafie typu
Rack, konfigurowalny
Model biurkowy
Tylko model biurkowy
Tylko montaż w szafie typu
Rack
130 x 429 x 546 mm
172 x 432 x 464 mm
172 x 432 x 464 mm
43 x 447 x 546 mm
17.3 kg
14.50 kg
14.50 kg
11.80 kg
25 kg
16.93 kg
Model do montażu w
szafie typu Rack
16.93 kg
18.14 kg
Fizyczny
Wymiary (wys. x szer. x głęb.)
Masa urządzenia
Masa z opak. transportowym
175 x 432 x 521 mm
Wymiary (wys. x szer. x głęb.)
Masa urzàdzenia
20.39 kg
Masa z opak. transportowym
27.24 kg
Specyfikacje wspólne dla cyfrowych systemów zarzàdzania obrazem Intellex
Warunki otoczenia
Regulatory
22
Temperatura w miejscu pracy
+5° do +35°C
Wilgotność względna
od 5% do 95% RH (bez kondensacji)
EN55022 (1995) Klasa A
Warunki składowania
-10° do +60°C
EN61000-3-2 (1995)
Maks. wysokość robocza
3,048 m (10 000 stóp)
Parametry elektryczne
Zasilanie
Emisja zakłóceń
FCC 15b, Klasa B
EN61000-3-3 (1995)
Odporność na zakłócenia
EN50130-4 (1996)
Bezpieczeństwo
UL 60950-1
100-240 VAC, 50/60 Hz, 3.0/1.5 A
EN 60950-1: 2001+A11
(15) Opcja CD-RW jest dostępna tylko w wersjach Standard i Deluxe; opcja DVD-RW jest dostępna tylko w wersji Premier.
(16) Tryb „Call” pokazuje obraz z jednej wybranej kamery w formacie pojedynczego ekranu; tryb „Spot” automatycznie przełącza z tej kamery do wszystkich kamer objętych zgłoszeniem alarmowym. Dostępny tylko w systemach 16-kanał.
(17) Wyjście zespolone „Live/Playback” może wyświetlać ten sam obraz wideo, co monitor Intellex, bądź tylko obraz rejestrowany na żywo.
(18) Dwuczęściowe złącza wejść TTL. Otwarte wyjścia kolektora.
(19) Gniazdo (3,5 mm).
(20) Zalecany jest wbudowany port szeregowy do sterowania pracą multipleksera. W wersji Premier dostępny jest dodatkowy port szeregowy za pośrednictwem adaptera USB.
(21) Brak portu równoległego (tylko USB lub Ethernet).
(22) Certyfikacja dostępna na życzenie.
Oferta produktowa i specyfikacje mogą ulec zmianie bez powiadomienia. Rzeczywisty wygląd produktów może odbiegać od przedstawionego na zdjęciach. Niektóre produkty nie zawierają
wszystkich funkcji. Dostępność różni się w zależności od regionu – należy skontaktować się z właściwym przedstawicielem ds. sprzedaży. Niektóre z wymienionych w niniejszym dokumencie
nazw produktów mogą być nazwami handlowymi i/lub zastrzeżonymi znakami towarowymi innych firm.
© 2009 Tyco International Ltd. i poszczególne spółki Firmy Tyco International Ltd. Wszelkie prawa zastrzeżone. AD0005-DS-200906-R10-A4-PL
www.americandynamics.net
