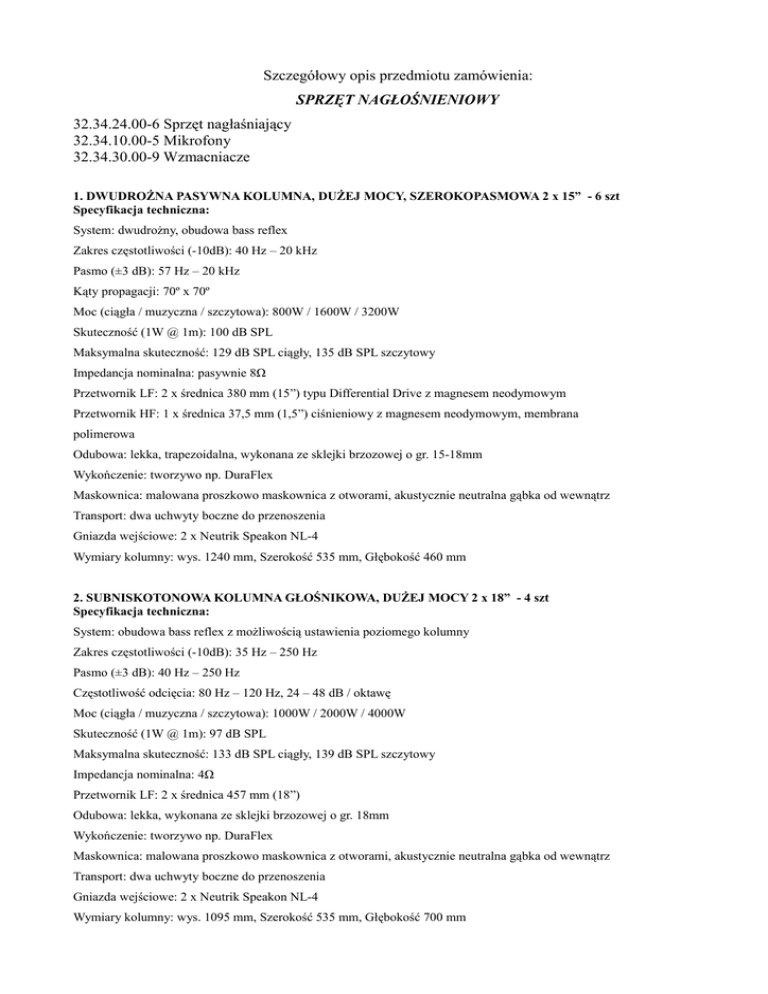

Szczegółowy opis przedmiotu zamówienia: SPRZĘT

Szczegółowy opis przedmiotu zamówienia:
SPRZĘT NAGŁOŚNIENIOWY
32.34.24.00-6 Sprzęt nagłaśniający
32.34.10.00-5 Mikrofony
32.34.30.00-9 Wzmacniacze
1. DWUDROŻNA PASYWNA KOLUMNA, DUŻEJ MOCY, SZEROKOPASMOWA 2 x 15” - 6 szt
Specyfikacja techniczna:
System: dwudrożny, obudowa bass reflex
Zakres częstotliwości (-10dB): 40 Hz – 20 kHz
Pasmo (±3 dB): 57 Hz – 20 kHz
Kąty propagacji: 70º x 70º
Moc (ciągła / muzyczna / szczytowa): 800W / 1600W / 3200W
Skuteczność (1W @ 1m): 100 dB SPL
Maksymalna skuteczność: 129 dB SPL ciągły, 135 dB SPL szczytowy
Impedancja nominalna: pasywnie 8Ω
Przetwornik LF: 2 x średnica 380 mm (15”) typu Differential Drive z magnesem neodymowym
Przetwornik HF: 1 x średnica 37,5 mm (1,5”) ciśnieniowy z magnesem neodymowym, membrana
polimerowa
Odubowa: lekka, trapezoidalna, wykonana ze sklejki brzozowej o gr. 15-18mm
Wykończenie: tworzywo np. DuraFlex
Maskownica: malowana proszkowo maskownica z otworami, akustycznie neutralna gąbka od wewnątrz
Transport: dwa uchwyty boczne do przenoszenia
Gniazda wejściowe: 2 x Neutrik Speakon NL-4
Wymiary kolumny: wys. 1240 mm, Szerokość 535 mm, Głębokość 460 mm
2. SUBNISKOTONOWA KOLUMNA GŁOŚNIKOWA, DUŻEJ MOCY 2 x 18” - 4 szt
Specyfikacja techniczna:
System: obudowa bass reflex z możliwością ustawienia poziomego kolumny
Zakres częstotliwości (-10dB): 35 Hz – 250 Hz
Pasmo (±3 dB): 40 Hz – 250 Hz
Częstotliwość odcięcia: 80 Hz – 120 Hz, 24 – 48 dB / oktawę
Moc (ciągła / muzyczna / szczytowa): 1000W / 2000W / 4000W
Skuteczność (1W @ 1m): 97 dB SPL
Maksymalna skuteczność: 133 dB SPL ciągły, 139 dB SPL szczytowy
Impedancja nominalna: 4Ω
Przetwornik LF: 2 x średnica 457 mm (18”)
Odubowa: lekka, wykonana ze sklejki brzozowej o gr. 18mm
Wykończenie: tworzywo np. DuraFlex
Maskownica: malowana proszkowo maskownica z otworami, akustycznie neutralna gąbka od wewnątrz
Transport: dwa uchwyty boczne do przenoszenia
Gniazda wejściowe: 2 x Neutrik Speakon NL-4
Wymiary kolumny: wys. 1095 mm, Szerokość 535 mm, Głębokość 700 mm
3. Wzmacniacz mocy 2 x 1250W / 4Ohm - klasa H (x2) – 5 sztuk wraz ze skrzynią transportową Rack 19”
na kołach wysokość min. 12U z uchwytami bocznymi oraz dwoma pokrywami z przodu i z tyłu.
SPECYFIKACJA
8 omów EIA 1 kHz 1% THD
4 omy EIA 1 kHz 1% THD
2 omy EIA 1 kHz 1% THD
8 omów EIA 1 kHz 1% THD
4 omy EIA 1 kHz 1% THD
Zniekształcenia (typowo)
(20 Hz -3 kHz, 3dB poniżej
obcinania lub 20 Hz 5 kHz, 10dB poniżej obciniania,
lub 20 Hz - 20 kHz, 20dB
poniżej obcininia)
8 omów
4 omy
2 omy
Zniekształcenia maksymalne
(20 Hz - 20 kHz, 1 dB poniżej
mocy nominalnej)
4 do 8 omówi
Pasmo przenoszenia (8 omów)
Szumy (20-20 kHz,
wzmocnienie 32 dB)
Zapas - headroom (przy 8
omach)
TRYB STEREO, Obydwa kanały aktywne
800 W
1250 W
2000 W
TRYB ZMOSTKOWANY MONOFONICZNY
2600 W
4000 W
0.002-0.01%
0.005-0.01%
0.02%
0.05%
20 Hz - 20 kHz, +/-0.2 dB
-105 dB
2 dB
Współczynnik tłumienia (przy 8
500
omach)
Budowa stopnia mocy
Class H (2-tier)
Czułość wejściowa
ustawienie 26 dB
3.92V
ustawienie 32 dB
1.96V
Wzmocnienie prądowe
36.4 dB
(ustawienie 1.2V)
Maksymalny poziom sygnału
wejściowego
ustawienie 1.2V
11V (+23 dB)
ustawienie 32 dB
14.6V (+25.5 dB)
ustawienie 26 dB
25V (+30 dB)
Pobór energii AC**
20V 50/60 Hz
12A
230V 50 Hz
7A
Przewód zasilający
120V 50/60 Hz
NEMA-15
230V 50 Hz
Euro 16A
Impedancja wejściowa
> 10 kOhm niesymetrycznie i symetrycznie
Chłodzenie
wentylator o zmiennych obrotach, przepływ powietrza z tyłu na przód obudowy
Złącza (każdy kanał)
Wejściowe: XLR męski, 1/4" TRS, 3-pinowy XLR żeński oraz 3-pinowy blok złączy zaciskowych (1 na każdy kanał)
Wyjściowe: Neutrik Speakon® (złącza kanału 1 posiadają sygnał obydwu kanałów) oraz bezpieczne złącza śrubowe
DataPort: HD-15, sygnał wejściowy równoległy do wejść XLR
Kontrolery na ścianie przedniej: Wyłącznik zasilania
Kontrolery czułości wejściowej, 21 zapadek w krokach co 1 dB (każdy kanał)
Wskaźniki na ścianie przedniej Power (niebieski)
(LED - kolory)
Bridged (żółty)
Parallel (pamarańczowy)
Clip/Prot (czerwony x 2)
Level -10 (pamarańczowy x 2)
Level -20 (zielony x 2)
Signal -35 (zielony x 2)
Kontrolery na ścianie tylnej (z Tryb wejściowy: Bridge (żółty), Stereo (zielony) lub Parallel (pomarańczowy)
kontrolkami LED)
Gain / Sensitivity: 26dB (pomarańczowy), 32dB (zielony) lub 1.2V (żółty)
Filtr górnoprzepustowy (każdy kanał): 3 Hz (Off), 30 Hz (żółty) 50 Hz (pomarańczowy)
Clip Limiter (każdy kanał): Off, On (żółty)
Zabezpieczenie wzmacniacza i przeciwzwarciowe, otwartego obwodu, termiczne, przed częstotliwościami ultrasonicznymi & RF. Odporny na obciążenie
obciążenia
niedopasowane oraz reaktywne. wyłączenie toru audio, błąd DC - wyłączenie zasilacza sieciowego, aktywne limitowanie sygnału
Wymiary
wysokość: 3.5” (8.9 cm) 2RU
szerokość: 19" (48.3 cm)
głębokość: 15.63" (35.6 cm) od przednich szyn montażowych
netto: 10 kg
Waga
z opakowaniem transportowym: 14.3 kg
4. Konsloa mikserska cyfrowa 24bit/96kHz, 16 wejść w tym 12 mikrofonowych XLR / jack liniowo, 2 stereofoniczne,
40 kanałów miksowania, wej/wyj ADAT, 4 procesory efektów, parametryczny EQ wraz z dopasowaną, dedykowaną
skrzynią transportową typ. hard cases. Profesjonalna konsoleta cyfrowa z efektami VCM. Konsoleta posiada slot na
kartę rozszerzeń, do którego można podłączyć np. kartę, dzięki czemu można wygenerować 8 dodatkowych wejść
cyfrowych AES/ABU. Konsoleta dzięki wewnętrznej cyfrowej krosownicy pozwala na przyporządkowanie wszystkich
wejść i wyjść według graficznej krosownicy wyświetlanej na ekranie (przyporządkowanie jednego wejścia do wielu
kanałów lub przyporządkowanie sygnału z jednego kanału BUS do wielu wyjść). W skład efektów VCM wchodzi:
• Chanel Strip – 5 modeli odtwarzających brzmienie klasycznych kompresorów i korektorów z lat 70-tych,
Dodatkowo konsoleta wyposażona jest efekt REV-X będący zawansowanym algorytmem pogłosowym, dającym
głęboki i realistyczny efekt z łagodnym wybrzmieniem.
Specyfikacja techniczna:
• przetwarzanie wewnętrzne: 32 bit,
• przetwarzanie A/C: 24 bit dla 96 kHz,
• przetwarzanie C/A: 24 bit dla 96 kHz,
• wewnętrzna częstotliwość próbkowania: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz,
• zewnętrzna częstotliwość próbkowania: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz,
• opóźnienie przetwarzania mniejsze niż: 1,6 ms (fs=48 kHz), 0,8 ms (fs=96 kHz),
• całkowite zniekształcenia harmoniczne: mniejsze niż 0,05% (20 Hz - 20 kHz),
• pasmo przenoszenia: 20 Hz - 40 kHz (+0,5, -1,5 dB, fs=96 kHz),
• zakres dynamiki od wejścia do wyjścia analogowego: 106 dB,
• poziom szumów na wyjściu STEREO: -86 dBu (20 Hz - 20 kHz, Rs=150Ω),
• poziom przesłuchów między kanałami wejściowymi i wejściowymi a wyjściowymi: -80 dB (1kHz),
• maksymalne wzmocnienie napięciowe od wejść mikrofonowych do wyjść: 74 dB,
• ilość kanałów miksowania: 40,
• 12 wejść analogowych monofonicznych mikrofonowo-liniowych na złączu XLR i TRS, wyposażonych w złącze INSERT z
zasilaniem Phantom (48 V),
• 4 (2 pary) liniowe wejścia analogowe stereo na złączu TRS:,
• 1 wyjście stereo (para L i R) analogowe zbalansowane na złączu XLR,
• 1 dodatkowe wyjście stereo (para L i R) analogowe zbalansowane na złączu TRS (monitor),
• 4 analogowe definiowalne wyjścia symetryczne,
• 1 wejście i wyjście cyfrowe w standardzie SPDIF,
• 1 cyfrowe wejście i wyjście w standardzie ADAT,
• złącza MIDI IN, THRU i OUT (komplet) ,
• wyjście słuchawkowe,
• 17 zmotoryzowanych, czułych na dotyk tłumików o długości 100mm,
• 8 wysyłek typu AUX i GROUP,
• 2 wysyłki typu SOLO,
• złącze USB do połączenia z komputerem,
• każdy monofoniczny kanał wejściowy wyposażony jest w: opóźnienie, przełącznik fazy, bramka, kompresor,
czteropasmowy korektor parametryczny,
• zakres regulacji dla korektorów parametrycznych: Q = 0,1 – 10, +/- 18 dB, 20 Hz - 20 kHz,
• podsłuch sygnału w dowolnym kanale,
• dedykowane pokrętła do panoramy i korekcji,
• parowanie tłumików i grupowanie torów,
• praca w systemach surround,
• analogowe tory wejściowe wyposażone w regulację czułości i tłumik -20 dB,
• 4 stereofoniczne procesory efektowe,
• miernik wysterowania dla kanału stereo,
• praca w systemie DAW,
• wbudowany wyświetlacz LCD do kontroli ustawień miksera,
• pamięć scen i kompletnych ustawień konsoli,
• kontrola parametrów i ustawień konsolety za pomocą komputera PC poprzez interfejs USB.
• wymiary: 43,6 cm x 15 cm x 54 cm (szer x wys x gł),
• ciężar: 15 kg,
• zasilanie: 230 V, 50 Hz.
5. Rozszerzenie konsolety o dodatkowe 8 wejść i 8 wyjść XLR wersja montaż w rack'u 19” 1U wraz z niebędnym
okablowaniem do podłączenia do konsoli – 1 szt
• przetwornik AD/DA
• 8 wejść mikrofonowych XLR lub zamiennie 8 wejść liniowych JACK
• 8 wyjść XLR,
• wejścia/wyjścia ADAT
• częstotliwość próbkowania sygnału 44,1 lub 48 kHz 24 Bit.
• wymiary 19" 1U
• głębokość 21,7cm
• waga 2,3 kg
6. Aktywny monitor estradowy – 4 sztuki
Aktywny monitor estradowy o konwencjonalym kształcie. Monitory posiadają zintegrowane wzmacniacze niezależne dla
każdego głośnika.
Dane techniczne:
Głośniki: LF 12" dB (cewka 2"), HF 1" przetwornik ciśnieniowy
Horn: 90 x 70 stopni, obrotowy
Wzmacniacz: LF 250W RMS, HF 50W RMS
Pasmo przenoszenia: 68Hz - 19kHz (-3dB)
Skuteczność: Max 126dB
Obudowa: sklejka 18mm, lakier strukturalny, trapez (30 i 60 stopni), otwór na statyw, punkty M10
Wymiary: 400 x 387 x 525mm
Waga: 18,4kg
7. Cyfrowy system korekcji i kontroli głośników montaż w rack'u 19” 1U – 1szt
Wejścia analogowe:
Liczba wejść: (2)wejścia liniowe,(1)wejście mikrofonowe RTA
Gniazda (złącza): (2)żeńskie wejścia liniowe XLR,wejście mikrofonowe XLR RTA
Typ: elektronicznie symetrzowane /RF filtrowany
Impedancja: >40 komów
Maksymalny poziom wejścia liniowego: +20dBu
CMRR: >45dB
Napięcie RTA MIC Phantom: +15V DC
MIC RTA EIN: <-117dBu,22Hz-22kHz,150 omów
Wyjścia analogowe:
Liczba wyjść: (6)wyjścia liniowych
Gniazda (złącza): męskie XLR
Przetworniki A/D (analogowo-cyfrowe):
Typ: elektronicznie symetryczny,RF filtrowany
Impedancja: 120 omów
Maksymalny poziom wyjścia: +20dBu
Opóźnienie wyrównujące: 10ms na kanał (60ms ogólnie)
Typ systemu konwersji dbx TypeIV
Zakres dynamiki: >107 dB nie ważone,>110 dB ważone przy sygnale analogowym.
Zakres dynamiki TypuIV: 23dB przy sygnale transientowym,ważone przy sygnale analogowym 22kHz BW 121 dB przy
sygnale transientowym,nie ważone ,
22kHz BW 115 dB przy typowym materiale dźwiękowym,ważone przy sygnale analogowym
Częstotliwości próbkowania: 48kHz
Przetwornik D/A (cyfrowo-analogowy):
Zakres dynamiki: 112 dB ważone przy sygnale analogowym,110dB nie ważone.
Przedstawienie systemu:
Zakres dynamiki: 110 dB nie ważone,>107dB ważone
Zniekształcenia THD+N:0.002%przy +4dBu,1kHz,0dB poziom wejścia
Pasmo przenoszenia: 20Hz - 20kHz,+/-0.5dB
Przesłuch: >110dB,120dB typowy
Przesłuch między wejściem a wyjściem: >100dB
Zasilanie:
Napięcie operacyjne: DO:100-120V 50/60 Hz -EU:220-240 V 56/60 Hz,
Moc wymagana: 25 W
Cechy fizyczne :
Waga 2.5 kg waga z opakowaniem 3.18 kg
Rozmiary: 1.75 " wysokości x 5.75 " średnicy x 19 " szerokości
8.Mikrofon bezprzewodowy z kapsułą dynamiczną oraz z odbiornikiem – 3 szt
Specyfikacja:
• System bezprzewodowy UHF, sterowany mikroprocesorowo zbiorczy system anten Predictive Diversity
• Możliwość współpracy do 8 kompatybilnych systemów
• Opatentowany kompander zapewniający doskonałą jakość brzmienia
• Funkcja automatycznego wyboru częstotliwości
• Wskaźniki LED zasilania i niskiego stanu baterii
• Wyjścia 1/4" i XLR
• Przełączniki zasilania i wyciszania
• Mikrofon dynamiczny - Legendarna jakość, zapewnia znakomitą klarowność i pełnię brzmienia
Skład systemu bezprzewodowego:
Odbiornik bezprzewodowy:
• Możliwość współpracy do 8 kompatybilnych systemów
• Wskaźniki LED zasilania i niskiego stanu baterii
• Wyjścia ze złączami 1/4” i XLR
• Sterowany mikroprocesorowo zbiorczy system anten Predictive Diversity
• Automatyczny wybór częstotliwości pozwala na momentalny wybór czystego kanału.Automatyczne
przygotowywanie nadajnika łącze podczerwone automatycznie synchronizuje nadajnik z odbiornikiem
• Dostępne częstotliwości: pomiędzy 524 - 865 MHz (zależne od lokalnych przepisów danego kraju)
• Zakres roboczy: 100 m w typowych warunkach roboczych
• Pasmo przenoszenia Audio: 45 Hz - 15 kHz (+/-2dB) (zależy od rodzaju wkładki mikrofonowej)
• Moc wyjściowa nadajnika: do 30 mW (zależne od lokalnych przepisów danego kraju)
• Gniazda wyjściowe Audio: XLR symetryczne / 1/4" TRS niesymetryczne
• Maksymalny poziom wyjściowy dewiacja +/-33kHz @ ton 1kHz: -19 dBV (XLR) przy obciążeniu 600 ohm / -5
dBV (1/4"TRS) przy obciążeniu 3 kohm
• Żywotność baterii: powyżej 8h dla baterii AA(R6)
• Rozpiętość dynamiki: powyżej 100 dB char. A ważona
• Całkowite zniekształcenia systemu: 0,5% typowo
Nadajnik Handheld z mikrofonem dynamicznym:
• Pasmo przenoszenia od 50 do 15,000 Hz
• Skuteczność: -54.5 dBV/Pa (1.85 mV)
• Impedencja1 Pa = 94 dB SPL
• Waga: 298 g
9. Mikrofony pojemnościowe instrumentalno/wokalne para z walizką i wyposażeniem – 2 kpl
Parametry techniczne:
Typ: FET mikrofon pojemnościowy parowany - 2 szt. Z uchytem walizką i 2 zmiennymi kapsułami charakteystyk.
Charakterystyka: dookólna, ósemka, Hyper Cardioid
Pasmo: 40~20000Hz
Czułość: 12m V/Pa. gdzie 1 pa = 94dB SPL
Opornośćr na wyjściu: <200 Ohm
Oporność na wejściui: >1200 Ohm
Max. SPL: 150 dB SPL with -10dB
Poziom szumów: 16 DB SPL, S/N: 78 dB Pad: -10dB or -20dB
odcięcie niskich tonów: 6dB/oktawe 75Hz lub 150Hz
Zasilanie: 48 +/- 4V
Pobór: <2mA
Złącze: Pozłacany 3-pin XLR
10. Mikrofon przeowody dynamiczny – 4 szt
Łagodna prezencja w zakresie średnich częstotliwości.
• typ mikrofonu: dynamiczny
• charakterystyka: kardioidalna
• pasmo przenoszenia: 50 do 15000 Hz.
Skuteczność: -54.5 dBV/Pa (1.85 mV)
Impedencja1 Pa = 94 dB SPL
• wytrzymała metalowa konstrukcja zapewnia skrajną niezawodność
osłona kapsuły z metalowej srebrnej siatki
11. Statywy mikrofonowe – 11 szt
Statyw metalowy czarny, trójnożny z kapsułą metalową utrzymującą nogi statywu, składany, łamany
- wysięgnik 70 cm
• gwint 3/8 "
• wysokość 100/230 cm
• składane nóżki: 32cm
• waga: 3,2 kg
12. Przewód wielożyłowy typ. multicore 30mb 32wej + 8wyj – 1 szt
np. Stagebox - Multicore 32+8 XLR, 30mb bez bębna
13. Okablowania.
Okablowanie powinno zawierać wszelkie niezbędne przewody, o długościach i typie
pozwalających na połączenia wszystkich dostarczonych elementów w jeden działający system.
Dostarczone okablowanie musi zawierać co najmniej:
1) Kable kolumnowe:
– przewód kolumnowy dwużyłowy, w osłonie każda z żył oraz łączniew calości 2 x 2,5 mm, wtyki NEUTRIK
Speakon – Speakon dł. 15mb – 8szt
– przewód kolumnowy dwużyłowy, w osłonie każda z żył oraz łączniew calości 2 x 2,5 mm, wtyki NEUTRIK
Speakon – Speakon dł. 2mb – 10szt
2) Kabel mikrofonowy symetryczny zakończony wtykami typu XLR męski – XLR żeński min. NEUTRIK
o długości 1m – 20 szt.
3) Kabel mikrofonowy symetryczny zakończony wtykami typu XLR męski – XLR żeński min. NEUTRIK
o długości 9m – 18 szt.
4) Kable zasilające do wszystkich urządzeń oraz inne kable niezbędne do uruchomienia kompletnego systemu
