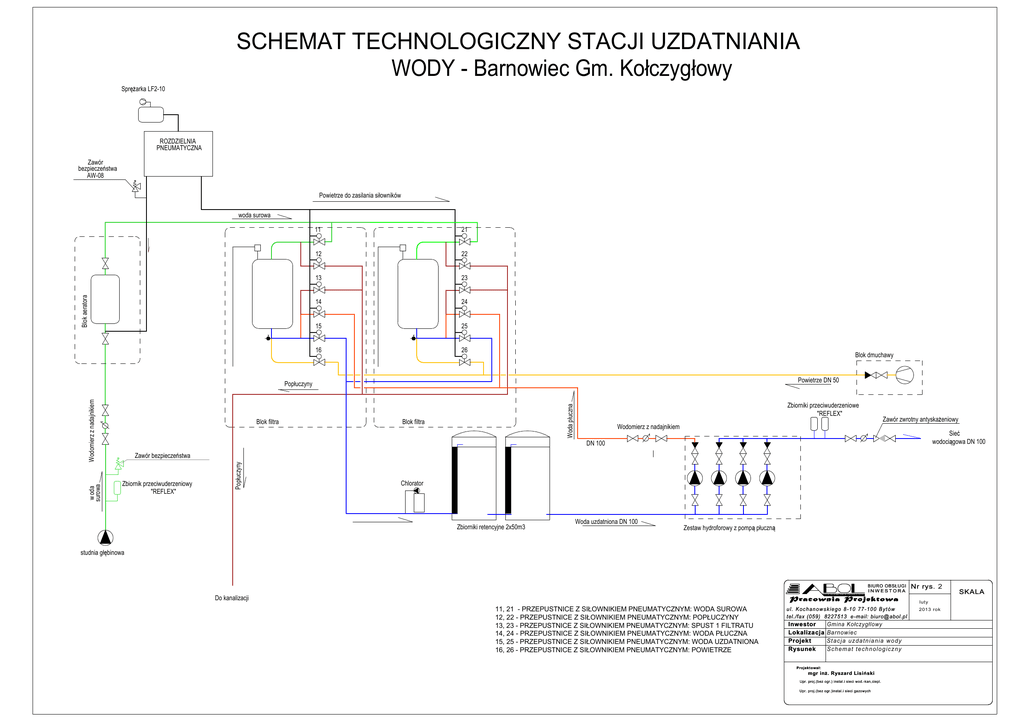

SCHEMAT TECHNOLOGICZNY STACJI UZDATNIANIA WODY

SCHEMAT TECHNOLOGICZNY STACJI UZDATNIANIA WODY

SCHEMAT TECHNOLOGICZNY STACJI UZDATNIANIA
WODY - Barnowiec Gm. Kołczygłowy
Sprężarka LF2-10
ROZDZIELNIA
PNEUMATYCZNA
Zawór
bezpieczeństwa
AW-08
Powietrze do zasilania siłowników
Blok aeratora
woda surowa
11
21
12
22
13
23
14
24
15
25
16
26
Blok dmuchawy
Powietrze DN 50
Zbiorniki przeciwuderzeniowe
"REFLEX"
Woda płuczna
Blok filtra
Blok filtra
Zawór zwrotny antyskażeniowy
Wodomierz z nadajnikiem
Sieć
wodociągowa DN 100
DN 100
Zawór bezpieczeństwa
Zbiornik przeciwuderzeniowy
"REFLEX"
Popłuczyny
w oda
surowa
Wodomierz z nadajnikiem
Popłuczyny
Chlorator
Zbiorniki retencyjne 2x50m3
Woda uzdatniona DN 100
Zestaw hydroforowy z pompą płuczną
studnia głębinowa
BIURO OBSŁUGI
INWESTORA
Do kanalizacji
Pracownia Projektowa
11, 21 - PRZEPUSTNICE Z SIŁOWNIKIEM PNEUMATYCZNYM: WODA SUROWA
12, 22 - PRZEPUSTNICE Z SIŁOWNIKIEM PNEUMATYCZNYM: POPŁUCZYNY
13, 23 - PRZEPUSTNICE Z SIŁOWNIKIEM PNEUMATYCZNYM: SPUST 1 FILTRATU
14, 24 - PRZEPUSTNICE Z SIŁOWNIKIEM PNEUMATYCZNYM: WODA PŁUCZNA
15, 25 - PRZEPUSTNICE Z SIŁOWNIKIEM PNEUMATYCZNYM: WODA UZDATNIONA
16, 26 - PRZEPUSTNICE Z SIŁOWNIKIEM PNEUMATYCZNYM: POWIETRZE
u l . K o c h a n o w s k i e g o 8 -1 0 7 7 - 1 0 0 B yt ó w
tel./fax (059) 8227513 e-mail: [email protected]
Inwestor
Lokalizacja
Projekt
Rysunek
Gmina Kołczygłlowy
Barnowiec
St ac j a uz da t n i a ni a w o dy
S ch em a t t e ch n ol o g i cz ny
Projektował:
mgr inż. Ryszard Lisiński
Upr. proj.(bez ogr.) instal.i sieci wod.-kan,ciepl.
Upr. proj.(bez ogr.)instal.i sieci gazowych
Nr rys
rys. 2
luty
2013 rok
SKALA
