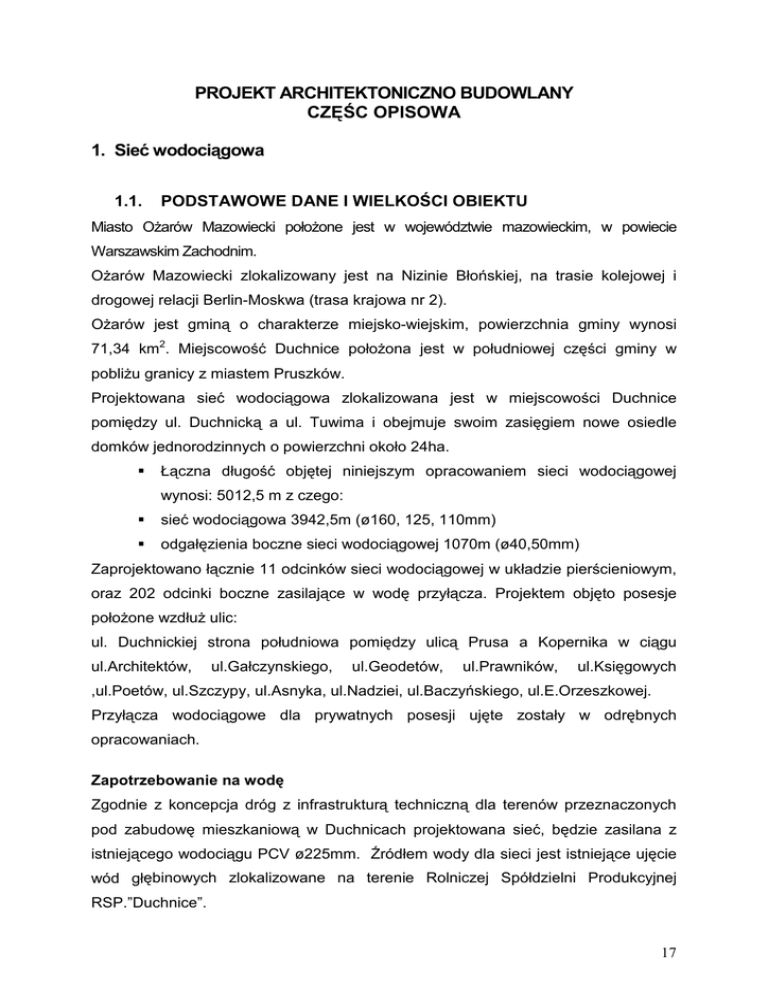

PROJEKT ARCHITEKTONICZNO BUDOWLANY
CZĘŚC OPISOWA
1. Sieć wodociągowa
1.1.
PODSTAWOWE DANE I WIELKOŚCI OBIEKTU
Miasto OŜarów Mazowiecki połoŜone jest w województwie mazowieckim, w powiecie
Warszawskim Zachodnim.
OŜarów Mazowiecki zlokalizowany jest na Nizinie Błońskiej, na trasie kolejowej i
drogowej relacji Berlin-Moskwa (trasa krajowa nr 2).
OŜarów jest gminą o charakterze miejsko-wiejskim, powierzchnia gminy wynosi
71,34 km2. Miejscowość Duchnice połoŜona jest w południowej części gminy w
pobliŜu granicy z miastem Pruszków.
Projektowana sieć wodociągowa zlokalizowana jest w miejscowości Duchnice
pomiędzy ul. Duchnicką a ul. Tuwima i obejmuje swoim zasięgiem nowe osiedle
domków jednorodzinnych o powierzchni około 24ha.
Łączna długość objętej niniejszym opracowaniem sieci wodociągowej
wynosi: 5012,5 m z czego:
sieć wodociągowa 3942,5m (ø160, 125, 110mm)
odgałęzienia boczne sieci wodociągowej 1070m (ø40,50mm)
Zaprojektowano łącznie 11 odcinków sieci wodociągowej w układzie pierścieniowym,
oraz 202 odcinki boczne zasilające w wodę przyłącza. Projektem objęto posesje
połoŜone wzdłuŜ ulic:
ul. Duchnickiej strona południowa pomiędzy ulicą Prusa a Kopernika w ciągu
ul.Architektów,
ul.Gałczynskiego,
ul.Geodetów,
ul.Prawników,
ul.Księgowych
,ul.Poetów, ul.Szczypy, ul.Asnyka, ul.Nadziei, ul.Baczyńskiego, ul.E.Orzeszkowej.
Przyłącza wodociągowe dla prywatnych posesji ujęte zostały w odrębnych
opracowaniach.
Zapotrzebowanie na wodę
Zgodnie z koncepcja dróg z infrastrukturą techniczną dla terenów przeznaczonych
pod zabudowę mieszkaniową w Duchnicach projektowana sieć, będzie zasilana z
istniejącego wodociągu PCV ø225mm. Źródłem wody dla sieci jest istniejące ujęcie
wód głębinowych zlokalizowane na terenie Rolniczej Spółdzielni Produkcyjnej
RSP.”Duchnice”.
17
Ze względu na brak danych o sprzedaŜy wody w rejonie projektowanej sieci
wodociągowej do celów obliczeń przyjęto wartości normatywne dla tego samego typu
obiektów.
ZałoŜenia obliczeniowe stan obecny:
obliczenie ilości ścieków dla budynków jednorodzinnych :
pobór wody na 1 mieszkańca -130 l/d/m cele bytowe
współczynnik nierównomierności dobowej 1.2
współczynnik nierównomierności godzinowej 2.2
ilość mieszkańców przypadająca na jedno gospodarstwo domowe 4 osoby
Wyliczona ilość ścieków wyniesie
liczba przykanalików stan obecny - 24
qśrdob = 15,60 m3/dobę
qmaxdob = 18,72 m3/dobę
qśgodz = 1,72 m3/h
qmaxgodz = 0,48 l/s
Maksymalny godzinowy odpływ ścieków wyniesie 0,48 l/s
ZałoŜenia obliczeniowe perspektywa:
pobór wody na 1 mieszkańca -130 l/d/m cele bytowe (budynki jednorodzinne)
współczynnik nierównomierności dobowej 1.2
współczynnik nierównomierności godzinowej 2.2
liczba przykanalików według maksymalnej zabudowy osiedla- 214
pobór wody na 1 mieszkańca -200 l/d/m cele bytowe (budynki wielorodzinne)
współczynnik nierównomierności dobowej 1.1
współczynnik nierównomierności godzinowej 2.0
liczba mieszkań dla osiedla na działce 76/33 – 208
ilość mieszkańców przypadająca na jedno gospodarstwo domowe 4 osoby
qśrdob = 347,1 m3/dobę
qmaxdob = 395,7 m3/dobę
qśgodz = 34,37 m3/h
qmaxgodz = 9,55 l/s
Maksymalny godzinowy odpływ ścieków wyniesie 9,55 l/s
18
1.2. SZCZEGÓŁOWY OPIS PROJEKTOWANYCH ODCINKÓW SIECI
1.2.1. Trasa sieci wodociągowej
Projektowana sieć wodociągowa włączona zostanie do istniejącej sieci wodociągowej
w 5 punktach. Planuje się wykonanie 3 włączeń w ulicy Duchnickiej
Węzeł W1, W2, - działka 488 (ul. Duchnicka), W3 – działka 433 (ul. Prawników) –
włączenie naleŜy wykonać do istniejącej sieci PCV ø 110mm. Włączenie w węźle W9
(działka 166/1 przedłuŜenie ulic. Poetów i Korczaka) wykonać do istniejącej sieci
wodociągowej PCV ø 225mm. Włączenie w węźle W9 (działka 166/1 przedłuŜenie ulicy
Szczypy) wykonać do istniejącej sieci wodociągowej PCV ø 225mm.
W projektowanej sieci wodociągowej wyróŜnić moŜna 11 odcinków głównych, oraz 202
odcinki boczne.
Odcinków główne
Przebieg sieci wodociągowej dostosowano do istniejących ciągów komunikacyjnych.
Ze względu na brak istniejącego zagospodarowania dróg i ulic na terenie osiedla,
trasa sieci wodociągowej zastała ustalona w oparciu o koncepcja dróg z
infrastrukturą techniczną dla terenów przeznaczonych pod zabudowę mieszkaniową
w Duchnicach w gminie OŜarów Mazowiecki opracowana przez Biuro Techniczno
Handlowe Ciepłownictwa Wodociągów i Kanalizacji „CEWOK” Spółka z o.o.
Rozmieszczenie odcinków bocznych do granic posesji zostało dostosowane do
usytuowania przyłączy na terenie prywatnych posesji.
Trasa odcinków:
Sieć wodociągowa od węzła W1 do W26
Trasa przebiega pasem drogowym ulic Architektów i Szczypy, łączna długość
odcinka wynosi 973,5m. Odcinek naleŜy wykonać z rur PE 110, 125, 160mm.
Sieć wodociągowa od węzła W18 do W14
Trasa przebiega pasem drogowym ulicy Gałczyńskiego od ulicy Architektów do ulicy
E. Orzeszkowej , łączna długość odcinka wynosi 357m. Odcinek naleŜy wykonać z
rur PE 110mm.
Sieć wodociągowa od węzła W13 do W10
Trasa przebiega pasem drogowym ulicy Tuwima od ulicy E. Orzeszkowej do ulicy
Asnyka, łączna długość odcinka wynosi 229m. Odcinek naleŜy wykonać z rur PE
110mm.
Sieć wodociągowa od węzła W3 do W9
19
Trasa przebiega pasem drogowym ulic Prawników oraz Poetów od ulicy Duchnickiej
do Korczaka, łączna długość odcinka wynosi 514,5m. Odcinek naleŜy wykonać z rur
PE 110mm.
Sieć wodociągowa od węzła W19 do W2
Trasa przebiega pasem drogowym ulicy Geodetów od ulicy Szczypy do ulicy
Duchnickiej, łączna długość odcinka wynosi 323,5m. Odcinek naleŜy wykonać z rur
PE 110mm.
Sieć wodociągowa od węzła W20 do W4
Trasa przebiega pasem drogowym ulicy Prawników od ulicy Szczypy do ulicy
Duchnickiej, łączna długość odcinka wynosi 266m. Odcinek naleŜy wykonać z rur PE
110mm.
Sieć wodociągowa od węzła W21 do W5
Trasa przebiega pasem drogowym ulicy Księgowych od ulicy Szczypy do ulicy
Duchnickiej, łączna długość odcinka wynosi 270m. Odcinek naleŜy wykonać z rur PE
110mm.
Sieć wodociągowa od węzła W22 do HP6
Trasa przebiega pasem drogowym ulicy E. Orzeszkowej od ulicy Szczypy do ulicy
Duchnickiej, łączna długość odcinka wynosi 319,5m. Odcinek naleŜy wykonać z rur
PE 110mm.
Sieć wodociągowa od węzła W23 do W12
Trasa przebiega pasem drogowym ulicy Nadziei od ulicy Szczypy do ulicy Tuwima,
łączna długość odcinka wynosi 164,5m. Odcinek naleŜy wykonać z rur PE 110mm.
Sieć wodociągowa od węzła W24 do W7
Trasa przebiega pasem drogowym ulicy Baczyńskiego od ulicy Szczypy do ulicy
Poetów, łączna długość odcinka wynosi 263m. Odcinek naleŜy wykonać z rur PE
110mm.
Sieć wodociągowa od węzła W25 do W8
Trasa przebiega pasem drogowym ulicy Asnyka od ulicy Szczypy do ulicy Poetów,
łączna długość odcinka wynosi 262m. Odcinek naleŜy wykonać z rur PE 110mm.
Odcinki boczne
Odcinki boczne planowane są jako odgałęzienia od sieci głównej w kierunku granicy
posesji. Zadaniem odcinków bocznych jest umoŜliwienie wykonania podłączeń dla
prywatnych posesji. Kanały boczne wykonano z rur PE ø40 i 50mm. Głębokość ułoŜenia
odcinków bocznych waha się pomiędzy 1,5 do 1.8m. p.p.t.
20
1.1.Sieć wodociągowa i uzbrojenie
1.1.1. Rury i kształtki
Sieć wodociągową projektuje się z rur i kształtek PE100 SDR17 ciśnieniowych
wodociągowych atestowanych do 1,0 MPa PN-10 wg normy PN-EN 12201 oraz
kształtek PE SDR17 wg normy PN-EN 12201 łączonych za pomocą zgrzewania
doczołowego.
Dla projektowanych odcinków sieci pierścieniowej zastosować rury o następujących
parametrach:
PE ø160x9,5 średnica wew. 141mm PE100 SDR17 PN10.
PE ø125x7,4 średnica wew. 110,2mm PE100 SDR17 PN10.
PE ø110x6,6 średnica wew. 96,8mm PE100 SDR17 PN10.
Dla projektowanych odcinków bocznych wodociągu zastosować rury:
PE ø 50x3,0 śr. wew. 44 SDR17 PE100 PN10
PE ø 40x2,4 śr. wew. 35,2 SDR17 PE100 PN10
Wszystkie rury, uszczelki, kształtki i cała armatura wodociągowa powinny posiadać
atesty techniczne i sanitarne.
Głębokość ułoŜenia przewodów wynosi minimalnie 1,60m. Spadki rurociągów
dostosowano do spadków terenu. Ze względu na moŜliwość zapowietrzania się
rurociągów przy duŜych deniwelacjach terenu naleŜy stosować łagodne kąty przy
zmianach kierunku trasy wodociągu w przekroju pionowym. Zmiany kierunków dla
rurociągu o średnicy powyŜej 90mm o kąt 15° (w przekroju poziomym) wykona ć przy
pomocy łuków segmentowych lub w przypadku braku wystarczającej ilości miejsca
łuków 15-90°. Na załamaniach 15 ° i większych oraz na trójnikach i końcówkach
rurociągu stosować bloki oporowe
Zmiany kierunków dla rur PE o średnicy ø 40, 50mm wykonywać poprzez ręczne
wygięcie (nie wymaga się stosowania bloków oporowych).
1.1.2. Zasuwy
Jako zasuwy odcinające dla sieci wodociągowej zastosowano zasuwy klinowe
kołnierzowe PN16 (typ krótki) szereg 14 z Ŝeliwa sferoidalnego GJS500-7 z
wymiennym
uszczelnieniem
klina
produkcji
firmy
AKWA
dla
średnic
DN80,100,125,150mm. Dla odcięcia odgałęzień bocznych sieci wodociągowej
21
zastosowano zasuwy Ŝeliwne klinowe PN16 DN40, 50mm produkcji firmy AKWA
(zasuwy łączone są na gwint wewnętrzny i zewnętrzny).
Zasuwy naleŜy zabudować zgodnie ze schematem węzłów połączeniowych
załączonym do dokumentacji projektowej.
Zasuwy odcinające projektuje się zgodnie z następującymi zasadami:
• w miejscach rozgałęzień wodociągu
• przed kaŜdym hydrantem poŜarowym
• na odcinkach prostych co 500-600 m
Zaprojektowano łącznie 102 zasuwy kołnierzowe na sieci wodociągowej w tym:
-
25 szt. DN80
-
70 szt. DN100
-
4 szt. DN125
-
3 szt. DN150
Ze względu na brak danych dotyczących projektowanych rzędnych układu
drogowego, zasuwy wyposaŜyć w obudowy teleskopowe, dodatkowo zastosować
skrzynki uliczne rodzaj B zgodne z PN-M-74081:1998 z symbolem „w” na pokrywie
montowane na zaprawie cementowej i podsypce piaskowej. Zgodnie z warunkami
technicznymi zastosowano skrzynki o wymiarze 190mm w części z deklem
(producent KZO S.A. Końskie). Skrzynki zamontować na bloku oporowym.
Rozmieszczenie zasuw przedstawiono w projekcie zagospodarowania terenu.
Szczegółowe zestawienie zasuw na odcinkach złączono w dalszej części
opracowania.
1.1.3. Włączenia odcinków bocznych
Zgodnie z wydanymi warunkami technicznymi nr 018/2008 odcinki boczne naleŜy
odciąć od sieci głównej zgodnie z poniŜszymi wytycznymi:
-
zastosować 1 zasuwę odcinającą w miejscu „wcinki” dla odcinków bocznych
zasilających przyłącze połoŜone po tej samej stronie układu drogowego co
sieć główna,
-
zastosować 2 zasuwy odcinające dla odcinków bocznych zasilających
przyłącze połoŜone po przeciwnej stronie układu drogowego względem sieci
głównej. Pierwszą z zasuw zamontować przy „wcince” do rurociągu głównego,
drugą bezpośrednio przed granica posesji (w obrębie pasa drogowego).
Włączenia odcinków bocznych na rurę przewodową
PE ø110, 160mm wykonać
22
przez nawiertkę typu NWZ PN16 ze zintegrowaną zasuwą odcinającą (producent
firma AKWA). Zasuwę połączyć z rurą odcinka bocznego elektrozłączką z gwintem
zewnętrznym o wymiarze dostosowanym do średnicy rury PE.
W przypadku wcinki na rurociągu PE ø125 zastosować opaskę do nawiercania typ
HAKU PN16 produkcji firmy Hawle. Opaskę połączyć z zasuwą odcinająca DN40 lub
DN50 mm (zasuwy gw. /gz.), połaczenia z rura odcinka bocznego wykonać
elektrozłączką z gwintem zewnętrznym o wymiarze dostosowanym do średnicy rury
PE. KaŜdy z odcinków bocznych naleŜy trwale zaślepić (np. elektrokołpakiem +GF+)
w linii ogrodzenia do czasu wykonania przyłączy na terenie posesji
1.1.4. Węzły
Węzły projektuje się w miejscach charakterystycznych na sieci wodociągowej
takich jak:
•
połączenia odgałęzień wodociągu
•
lokalizacja hydrantów poŜarowych
•
lokalizacja zasuw odcinających
Węzły naleŜy wykonać z armatury Ŝeliwnej kołnierzowej (Ŝeliwo sferoidalne GJS-5007 wykonane zgodnie z PN-EN 545).
Uwaga: włączenie do rurociągu PCV ø225mm wykonać poprzez zastosowanie
opasek do nawiercania ze stali nierdzewnej z odejściem kołnierzowym typ SST o
zakresie zastosowania 210-230mm (producent: firma TYCO). Rozwiązanie to
umoŜliwi
włączenie
bez
odcinania
rurociągu
głównego.
Nawiercenie
rury
przewodowej wykonuje się poprzez zasuwę odcinającą.
Szczegółowe zestawienie armatury kołnierzowej wraz ze schematami węzłów
umieszczono w dalszej części opracowania.
Elementy węzłów zabezpieczyć poprzez wykonanie bloków oporowych zgodnie z
załączonymi rysunkami.
1.1.5. Hydranty przeciwpoŜarowe
W celu ochrony przeciw poŜarowej zaprojektowano 25 hydrantów poŜarowych
podziemnych z podwójnym zamknięciem DN80mm PN16 o wysokości 1550mm
(wysokość zabudowy około1,8m) produkcji firmy AKWA. NaleŜy zastosować
hydranty z Ŝeliwa sferoidalnego GJS-500-7.
Hydranty projektuje się na odgałęzieniu od sieci głównej wykonanym przy uŜyciu
trójnika kołnierzowego oraz na końcówkach sieci (węzeł W18).
23
Przed kaŜdym z hydrantów naleŜy zastosować zasuwę odcinającą DN80 połączoną
bezpośrednio z trójnikiem kołnierzowym węzła. Hydranty naleŜy zamontować na
kolanie stopowym DN80. Jako zabezpieczenie przed przemieszczaniem się
elementów węzła hydrantu zastosować typowy blok oporowy zgodnie z rysunkiem
załączonym do dokumentacji technicznej. Jako zwieńczeniu hydrantu zastosować
skrzynki uliczne rodzaj C zgodne z PN-M-74082:1998 z symbolem „HYDRANT” na
pokrywie, montowane na zaprawie cementowej i podsypce piaskowej (producent
KZO S.A. Końskie). Rozmieszczenie hydrantów przedstawiono w projekcie
zagospodarowania terenu.
1.2.
SkrzyŜowanie wodociągu z innym uzbrojeniem
Na trasie projektowanej sieci wodociągowej występują skrzyŜowania z pozostałym
uzbrojeniem podziemnym w postaci:
projektowanej sieci kanalizacyjnej φ200 i φ160 mm
sieci gazowej średniopręŜnej
przyłącza gazowe
kable energetyczne
istniejąca sieć drenarska
W rejonie skrzyŜowań roboty prowadzić ręcznie, kable energetyczne zabezpieczyć
rurami ochronnymi dzielonymi z tworzywa termoutwardzalnego typ „AROT” np. rura
osłonowa Wavin A PS wykonana z HDPE, długość rury l = 3,0 m
Na czas wykonywania robót odkryte kable, wodociągi, gazociągi zabezpieczyć przed
zerwaniem poprzez podwieszenie do konstrukcji nośnej. W miejscach skrzyŜowań
projektowanej sieci z istniejącymi przewodami sieci energetycznej i telefonicznej
naleŜy zastosować rury ochronne dwudzielne
Po zakończeniu robót prowadzonych pod nadzorem UŜytkownika uzbrojenia wykop
zasypać gruntem piaszczystym i zagęścić. Roboty prowadzić ze szczególną
ostroŜnością.
UWAGA:
zgodnie
z
przeprowadzonymi
uzgodnieniami
z
Wojewódzkim
Zarządem Melioracji i Urządzeń Wodnych w Warszawie, Inspektorat w
Grodzisku Mazowieckim na Inwestora nakłada się następujące warunki
realizacji inwestycji:
-
Miejsca skrzyŜowań sieci z rurociągami drenarskimi zaprojektować tak, aby
24
nie dopuścić do uszkodzeń systemu drenarskiego.
-
Roboty budowlane na terenie zdrenowanym powinny być wykonane zgodnie z
warunkami uzgodnienia pod nadzorem przedstawiciela miejscowej spółki
wodnej.
-
Inwestor powiadomi spółkę woda o terminie rozpoczęcia i zakończenia robót.
-
Wykopy pod rurociągi w miejscach skrzyŜowań z siecią drenarską naleŜy
wykonywać ręcznie tak, aby nie dopuścić do uszkodzenia systemu
drenarskiego.
-
W przypadku uszkodzenia końcówek rurociągów drenarskich naleŜy je odciąć
a istniejące rurociągi naleŜy zatkać od strony dopływu korkiem z kamienia i
zaprawy cementowej w obsypce filtracyjnej.
-
Wszelkie szkody powstałe w wyniku realizacji inwestycji i eksploatacji instalacji
obciąŜają Inwestora.
-
W związku z przewidywanym zurbanizowaniem terenu objętego projektem
sieci wodociągowej i kanalizacyjnej we wsi Duchnice, z uwagi na istniejącą
sieć drenarską wykonaną dla celów odwodnienia terenów rolnych (utrzymanie
optymalnych stosunków wodnych gruntów rolnych), tut. Inspektorat sugeruje
rozpatrzenie moŜliwości likwidacji drenowania (dot. Rurociągów prowadzących
wody własne) na całym obszarze objętym projektem, które nie spełnia
wymogów
technicznych
stawianych
drenaŜom
odwadniającym
tereny
budowlane.
Do uzgodnienia załączono mapę z naniesionymi kolizjami istniejącej sieci drenarskiej
z projektowaną siecią wodno-kanalizacyjną (usytuowanie sieci drenarskiej jest
orientacyjne).
Nie wyklucza się występowania uzbrojenia, które nie zostało naniesione na mapach
sytuacyjno-wysokościowych.
Oznakowanie trasy wodociągu
Oznakowanie trasy wodociągu, przyłączy wodociągowych, uzbrojenia podziemnego tj.
zasuw (w tym równieŜ zasuw lub zaworów na przyłączach, trójnikach, załamaniach
trasy wodociągu) naleŜy oznakować przy pomocy tabliczek informacyjnych zgodnie z
PN-86/B-09700.
Tabliczki
powinny
być
umieszczone
na
trwałych
budowlach
zlokalizowanych przy trasie sieci wodociągowej lub na specjalnych słupkach.
Umieszczenie tabliczek na słupkach dopuszczalne jest tylko w przypadku, gdy w
25
promieniu 25m nie ma Ŝadnej trwałej budowli lub ogrodzenia.
Na całej długości ułoŜenia sieć wodociągową oznakować taśmą w kolorze niebieskim
wykonaną z tworzywa sztucznego z metalową wkładką.
2. Roboty w pasie dróg gminnych
Zgodnie z koncepcją układu drogowego sieć wodociągowa na całej długości
usytuowana jest w pasie drogowym (pas planowanego chodnika).
W związku z planowanym utwardzeniem nawierzchni dróg gminnych, wraz z
wykonaniem chodników zaleca się montaŜu sieci wodociągowej przed wykonaniem
utwardzenia.
Po robotach w pasie drogowym dróg gminnych teren (nawierzchnię drogi) doprowadzić
naleŜy do stanu pierwotnego tj. wykorytować i zagęścić nawierzchnię.
Na odcinkach sieci wodociągowej, które zaprojektowano w pasie dróg gminnych
oraz w pasie dróg dojazdowych do posesji obsypkę naleŜy zagęścić do 97% ZMP
(Zmodyfikowana Metoda Proctora). Przy ręcznym zagęszczaniu osypki, aby
uzyskać wyŜej wymienioną wartość ZMP obsypkę naleŜy układać warstwami o
grubości 15cm i zagęszczać zagęszczarką mechaniczną wykonując, co najmniej 3
cykle (powtórzenia). Obsypkę wykonać i zagęścić, co najmniej 15 cm ponad górną
krawędź rurociągu. Zasypkę naleŜy wykonywać warstwami o grubości 20cm z
zagęszczaniem (ilość cykli identyczna jak w wypadku obsypki).
Przy wszystkich robotach prowadzonych w pasie dróg gminnych naleŜy
zastosować 100 % wymianę gruntów pylastych i gliniastych. W przypadku
występowania gruntów niespoistych dopuszcza się zasypanie wykopu pod
warunkiem uzyskania Ŝądanego zagęszczenia.
Wykopy w miejscach przejść i dróg dojazdowych do posesji zabezpieczyć
barierkami, mostkami dla pieszych oraz odpowiednio oznakować i zabezpieczyć.
3. Roboty ziemne i montaŜowe
3.1.
Technologia wykonania robót ziemnych i montaŜowych
Budowa sieci wodociągowej powinna być wykonana zgodnie z obowiązującymi
przepisami BHP i normami:
roboty ziemne
PN-6S/B-06050
wykopy otwarte
PN-62/8836-02
26
Całość robót naleŜy wykonać i odebrać zgodnie z „ Warunkami technicznymi
wykonania i odbioru robót budowlano – montaŜowych "cz.II - 1988r. - Instalacje
sanitarne i przemysłowe".
3.2. Roboty przygotowawcze i roboty ziemne
Przed przystąpieniem do robót naleŜy wytyczyć trasę na podstawie planów
sytuacyjno-wysokościowych w skali 1:500. W trakcie tyczenia trasy wodociągu kierować
się domiarami naniesionymi w projekcie zagospodarowania terenu.
NaleŜy zapoznać się z uzgodnieniami zainteresowanych jednostek i instytucji. O
rozpoczęciu robót naleŜy powiadomić instytucje branŜowe wymieniane w opinii ZUD
oraz właścicieli gruntów, na których będzie budowana sieć wodociągowa (UMiG
OŜarów Mazowiecki, RSP „Duchnice”).
Wykopy przewiduje się prowadzić mechanicznie w 90% i 10% ręcznie. Wykopy zarówno
mechaniczne jak i ręczne naleŜy wykonać jako wykopy wąsko przestrzenne:
- szerokość wykopu 1,00 m dla rur φ125, 160mm PE
- szerokość wykopu 0,9 m dla rur φ 90, 110mm PE
Wykopy wąskoprzestrzenne wykonać w pełnym deskowaniu ścian wykopu.
Dno wykopu nie moŜe być przemarznięte i powinno być gładkie, wolne od kamieni i
luźnych głazów. Powinno być wyrównane do właściwej wysokości i posiadać
odpowiednie nachylenie. Z badań geotechnicznych podłoŜa wynika, Ŝe rurociągi na
przewaŜającej długości będą posadowione w gruntach niespoistych (piasek gruby,
piasek drobny) nawodnionych. Po odwodnieniu gruntu rury moŜna układać
bezpośrednio na warstwie wyrównującej wykonanej z piasku o grubości 5cm.
W gruncie spoistym wymaga się wzmocnienia podłoŜa w postaci ławy piaskowej
15cm zagęszczonej do wsp. 90% (wg ZMP) oraz warstwy wyrównawczej wysokości
10cm niezagęszczonej z wyprofilowaniem łoŜyska nośnego do kąta 90°w postaci
ławy piaskowej. Na wykonanej podsypce ułoŜyć rury i częściowo zasypać tak, aby
zabezpieczyć rury przed przemieszczaniem się. Po wykonaniu odbioru (po próbie
szczelności) wykonać inwentaryzację geodezyjną a następnie rurociąg zasypać do
wysokości 30cm ponad wierzch rury gruntem sypkim starannie zagęszczając po obu
stronach. Następnie wykop moŜna zasypywać gruntem rodzimym unikając materiałów
typu głazy, kamienie, elementy betonowe itp. Ostatnie warstwy moŜna zasypać przy uŜyciu
spycharek. Układanie oraz montaŜ rur naleŜy wykonywać zgodnie z instrukcją
producenta. Po zakończeniu budowy teren naleŜy przywrócić do stanu normatywnego
27
tj. z przed rozpoczęcia robót.
3.3.
Próby szczelności rurociągów
Próby hydrauliczne naleŜy wykonać odcinkami, co około 200 m. Szczelność powinna
być
sprawdzona
zgodnie
z
wymaganą
normą
PN-81/B/10725,
PN-74/B-10733, do ciśnienia 1,0 MPa dla rur PE. Próbę naleŜy uznać za pozytywną, gdy
ciśnienie próbne w rurociągu jest stałe w okresie 30 minut, a złącza nie wykazują,
przecieków i roszenia.
3.4.
Płukanie i dezynfekcja
Po uzyskaniu pozytywnej próby szczelności odcinka sieci przewód wodociągowy
naleŜy poddać płukaniu uŜywając w tym celu czystej wody wodociągowej. Prędkość
przepływu
wody
w
przewodzie
powinna
umoŜliwić
usunięcie
wszystkich
zanieczyszczeń mechanicznych występujących w przewodzie. Następnie naleŜy otwierać
po kolei wszystkie hydranty w celu przepłukania wszystkich odcinków sieci pomiędzy
siecią a hydrantami.
Proces dezynfekcji przewodu powinien być przeprowadzony przy uŜyciu np.
roztworów wodnych wapna chlorowanego lub roztworu podchlorynu sodu w czasie 24
godzin (zalecane stęŜenie l l podchlorynu sodu na 500 l wody, wapna chlorowanego
30-50 mg Cl2 na 11 wody). Po tym okresie kontaktu, pozostałość chloru w wodzie
powinna wynosić ok. l0mg Cl/dm3. Napełnianie sieci wodociągowej roztworem o
zawartości chloru naleŜy prowadzić do czasu, kiedy z końcówki sieci zacznie wypływać
woda o ostrym zapachu chloru. Po zakończeniu dezynfekcji i spuszczeniu wody z
przewodu naleŜy go ponownie przepłukać. Procesowi płukania i dezynfekcji naleŜy poddać
równieŜ odcinki boczne.
Wodę pochodzącą z płukania odprowadzić do rowów przydroŜnych lub na tereny zielone.
4. Uwagi końcowe
•
naleŜy stosować się do właściwych przepisów BHP i innych obowiązujących norm
oraz do uwag zawartych w treści uzgodnień
• naleŜy stosować się do informacji zawartych w Specyfikacji Wykonania i
Odbioru
Robót,
która
stanowi
załącznik
do
niniejszej
dokumentacji
technicznej.
W trakcie realizacji inwestycji naleŜy stosować się ściśle do ustaleń
28
Miejscowego Planu Zagospodarowania Przestrzennego, decyzji, postanowień,
warunków technicznych i opinii a w szczególności do:
− Wytycznych
miejscowego
planu
zagospodarowania
przestrzennego
zatwierdzony Uchwała 170/04 Rady Miejskiej w OŜarowie Mazowieckim z dnia
2 marca 2004r.
− Opinia w sprawie uzgodnienia dokumentacji projektowej wydana przez ZUDP
Powiatu Warszawa Zachód nr opinii 355/2008.
− Warunki techniczne nr 018/2008 wydane przez Energetykę OŜarów
Mazowiecki.
− Uzgodnienie Wojewódzkiego Zarządu Melioracji i Urządzeń Wodnych w
Warszawie, Inspektorat w Grodzisku Mazowieckim znak IMGM-4105/U521/1280/08.
Projekt budowlany został sporządzony zgodnie z w.w. decyzjami i warunkami
technicznymi.
Projektował:
mgr inŜ. Krzysztof Wójcik
29
