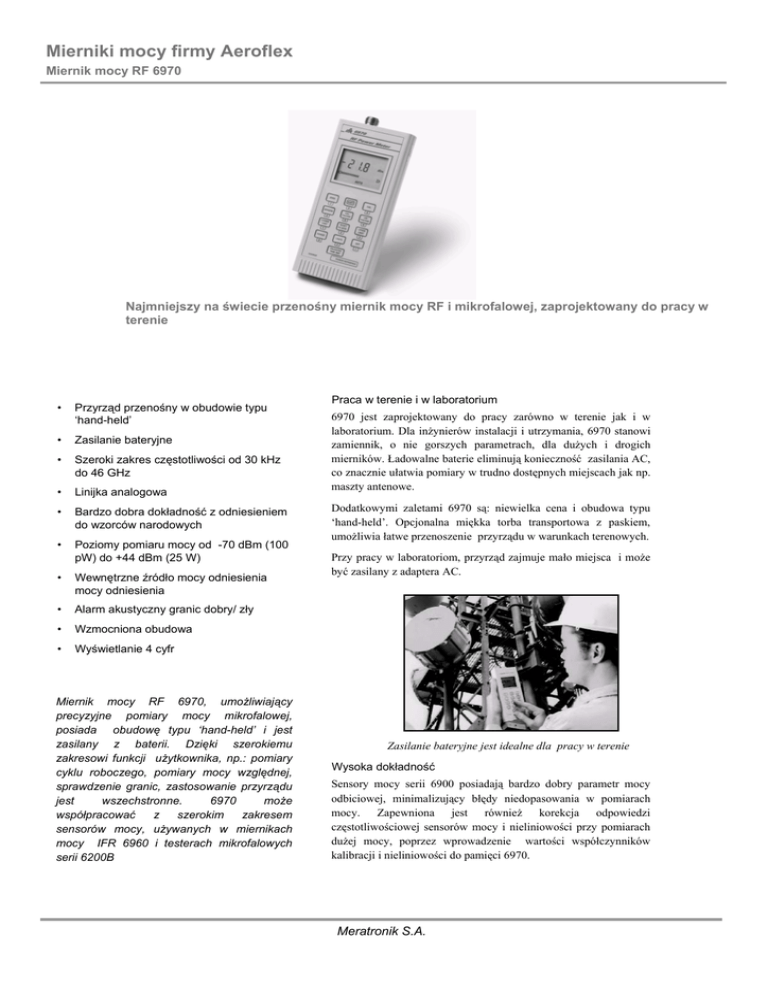

Mierniki mocy firmy Aeroflex

Mierniki mocy firmy Aeroflex
Miernik mocy RF 6970
Najmniejszy na świecie przenośny miernik mocy RF i mikrofalowej, zaprojektowany do pracy w
terenie
•
Przyrząd przenośny w obudowie typu
‘hand-held’
•
Zasilanie bateryjne
•
Szeroki zakres częstotliwości od 30 kHz
do 46 GHz
•
Linijka analogowa
•
Bardzo dobra dokładność z odniesieniem
do wzorców narodowych
•
Poziomy pomiaru mocy od -70 dBm (100
pW) do +44 dBm (25 W)
•
Wewnętrzne źródło mocy odniesienia
mocy odniesienia
•
Alarm akustyczny granic dobry/ zły
•
Wzmocniona obudowa
•
Wyświetlanie 4 cyfr
Miernik mocy RF 6970, umożliwiający
precyzyjne pomiary mocy mikrofalowej,
posiada obudowę typu ‘hand-held’ i jest
zasilany z baterii. Dzięki szerokiemu
zakresowi funkcji użytkownika, np.: pomiary
cyklu roboczego, pomiary mocy względnej,
sprawdzenie granic, zastosowanie przyrządu
jest
wszechstronne.
6970
może
współpracować
z
szerokim
zakresem
sensorów mocy, używanych w miernikach
mocy IFR 6960 i testerach mikrofalowych
serii 6200B
Praca w terenie i w laboratorium
6970 jest zaprojektowany do pracy zarówno w terenie jak i w
laboratorium. Dla inżynierów instalacji i utrzymania, 6970 stanowi
zamiennik, o nie gorszych parametrach, dla dużych i drogich
mierników. Ładowalne baterie eliminują konieczność zasilania AC,
co znacznie ułatwia pomiary w trudno dostępnych miejscach jak np.
maszty antenowe.
Dodatkowymi zaletami 6970 są: niewielka cena i obudowa typu
‘hand-held’. Opcjonalna miękka torba transportowa z paskiem,
umożliwia łatwe przenoszenie przyrządu w warunkach terenowych.
Przy pracy w laboratoriom, przyrząd zajmuje mało miejsca i może
być zasilany z adaptera AC.
Zasilanie bateryjne jest idealne dla pracy w terenie
Wysoka dokładność
Sensory mocy serii 6900 posiadają bardzo dobry parametr mocy
odbiciowej, minimalizujący błędy niedopasowania w pomiarach
mocy. Zapewniona jest również korekcja odpowiedzi
częstotliwościowej sensorów mocy i nieliniowości przy pomiarach
dużej mocy, poprzez wprowadzenie wartości współczynników
kalibracji i nieliniowości do pamięci 6970.
Meratronik S.A.
Mierniki mocy firmy Aeroflex
Miernik mocy RF 6970
Wszystkie sensory mocy są
indywidualnie skalibrowane i
dostarczane z arkuszem danych kalibracji.
Funkcja AUTO ZERO zmniejsza błędy offsetu na każdym z
zakresów 6970. Zwiększa to dokładność pomiaru przy niskich
poziomach mocy i poprawia jego czułość.
Wbudowane źródło mocy odniesienia
Wbudowane źródło mocy odniesienia dostarcza dokładnego sygnału
kalibracji 0 dBm (1 mW) 50 MHz. Kalibracja sensorów mocy
względem tego sygnału odniesienia poprawia dokładność pomiaru i
daje ciągłość wzorca.
Moc odniesienia jest automatycznie włączana podczas procedury
kalibracji lub może być włączona w dowolnej chwili dając sygnał
wzorcowy do testowania.
Działanie
Płyta przednia przyrządu składa się z
wyświetlacza LCD
zawierającego 4 cyfry oraz wskaźniki. Poziomy mocy wyświetlane
są na polu cyfrowym oraz na linijce analogowej, co ułatwia
śledzenie maksimów minimów. Poziomy mocy mogą być
wyświetlane w jednostkach logarytmicznych np.: dBm lub dBV lub
w Watach.
SPECYFIKACJE
Zakres częstotliwości
30 kHz do 46 GHz
W zależności od użytego sensora
Zakres mocy
-70 dBm (0.1 nW) do +44 dBm (25 W)
W zależności od użytego sensora
Obsługiwane sensory mocy
seria 6910 (-30 dBm do +20 dBm
seria 6920 (-70 dBm do -20 dBm)
seria 6930 (-15 dBm do +35 dBm)
seria 6930 opcja 2 (-5 dBm do +44
dBm)
dokładność przyrządu
±1%
±5%
zakres 0, 1, 2
zakres 3
Dokładność pomiaru mocy
Po kalibracji za pomocą źródła mocy odniesienia 0 dBm, 50 MHz:
±0.2 dB mierząc sygnał 50 MHz na środku zakresu dynamiki
sensora mocy, ze źródła o mniejszych stratach odbiciowych niż 14
dB
WYŚWIETLANIE
Dla oszczędności baterii przyrząd wyłącza automatycznie swoje
zasilanie, po upływie sześciu minut od ostatniego naciśnięcia
klawisza. Przy pełnym naładowaniu baterii, 6970 może pracować
przez 7 godzin. Po wyłączeniu zasilania ostatnie ustawienie
przyrządu zostaje zachowane w pamięci, i przywołanie po
następnym włączeniu zasilania.
Rozdzielczość
Może być ustawiona dolna i górna granica poziomu mocy. Po
przekroczeniu któreś z granic, włącza się alarm akustyczny i
wizualny. Funkcja ta jest przydatna przy ustawianiu poziomu mocy
oraz przy monitoringu.
Wskaźniki
6970 posiada automatyczny i ręczy wybór zakresu pomiarowego.
Zakres ręczy używany jest przy pomiarach sygnałów
zmodulowanych lub niestabilnych. Wyświetlacz pokazuje rodzaj
wyboru zakresu, oraz daje informację o przekroczeniu zakresu lub
ustawieniu zakresu za niskiego.
Współczynnik liniowości
Szeroki zakres sensorów mocy
6970 używa tych samych, wytrzymałych sensorów mocy, które
zostały zaprojektowane dla miernika mocy
6960 i testerów
mikrofalowych serii 6200B. Dostępny jest szeroki zakres 17
sensorów mocy, pokrywający częstotliwości od 30 kHz do 46 GHz.
Mierzony poziom mocy zależy od typu sensora i pokrywa zakres od
-70 dBm (0.1 nW) do +44 dBm (25 W).
Dla pokrycia różnych zakresów częstotliwości przyrząd posiada
złącza: typu N, PC 3.5 mm, 2.92 mm i typu N (75 W).
4 cyfry dla odczytów dodatnich
3 cyfry dla odczytów ujemnych
Jednostki
dBm, nW, mW, mW, W, mV, V, dBV
Linijka analogowa, wskaźnik rozładowania baterii, wskaźnik wyboru
zakresu automatycznego lub ręcznego, granice górna i dolna
KOREKCJA
Zdolność wejścia w zakres 0.01 do 15 z rozdzielczością 0.01
Współczynnik kalibracji
Wchodzi w zakres 0.01% do 200%
Rozdzielczość:
0.01 do 99.99%
0.1 100% i powyżej
Kalibracja automatyczna
Kalibracja względem mocy odniesienia 0 dBm (1 mW),
50 MHz
Auto-Zero
Odejmuje offset DC od stopni wzmocnienia i sensora mocy
<400 nW (seria 6910)
<100 pW (6920)
<200 pW (6923/6924)
<12 mW (seria 6930)
Dryft
Podczas pomiaru trwającego powyżej godziny, w stałej
temperaturze ±10 nW (seria 6910)
±100 pW (seria 6920
±300 nW (seria 6930)
Meratronik S.A.
Mierniki mocy firmy Aeroflex
Miernik mocy RF 6970
Poziom mocy
0 dBm (1 mW)
Szumy
Uśrednione w czasie 5 s
Uchyb
±100 nW (seria 6910)
±100 pW (seria 6920)
±3 mW (seria 6930)
Dokładność
±0.7% względem wzorców narodowych
±1.2% dla najgorszego przypadku, po roku
FUNKCJE
Złącze wyjściowe
Uśrednianie
N (żeńskie), 50Ω. Dostarczane są adaptery 75 Ω, 3.5 mm i 2.92 mm
do sensorów mocy..
Automatycznie wybierana granica włączenia alarmu
akustycznego
Wytwarza ton akustyczny, gdy moc mierzona przekroczy górną lub
dolną granicę.
Baterie
3 baterie ładowalne typu NiCd, AA
Czas pracy
>7 godzin, po pełnym naładowaniu; przy nowych
bateriach
Czas ładowania
<14 godzin
Moc zasilania
250 mW
Zasilanie z wejścia DC
9 V do 21V, 120 mA, poprzez złącze zasilania 2.1 mm
OGÓLNE
Zakres temperatury pracy
0 do +55°C
Zakres temperatury magazynowania
40 do +55°C
Zakres wilgotności magazynowania
do 85% RH przy +40°C
Zakres wysokości magazynowania
do 4600 m
WYMIARY I MASA
Wysokość
50 mm
Szerokość
88 mm
Głębokość
190 mm
Masa
550 g
KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA
Spełnia wymogi bezpieczeństwa dyrektywy EEC 89/336/EEC.
Spełnia granice specyfikowane w następujących normach:
IEC/EN61326-1:1997, klasa B emisji RF, tabela odporności 1,
kryteria wydajności B
BEZPIECZEŃSTWO
Spełnia wymogi dyrektywy EEC 73/23/EEC (z poprawkami) i normę
bezpieczeństwa produktu IEC / EN 61010-1: 2001 + C1: 2002 + C2
: 2003, dla przyrządów przenośnych klasy 3, przeznaczonych do
stosowania w środowisku o stopniu zanieczyszczenia 2. Przyrząd
zaprojektowany do zasilania z sieci o kategorii instalacji 1
MOC ODNIESIENIA
Częstotliwość
50 MHz ±0.05 MHz
Meratronik S.A.
Mierniki mocy firmy Aeroflex
Miernik mocy RF 6970
WERSJE I AKCESORIA
56924/001
56924/002
Przy zamówieniu proszę podać pełny numer.
Numery zamówień
Wersje
6970
Miernik mocy RF, z wbudowanym źródłem mocy
odniesienia, musi być stosowany z jednym z poniższych
adapterów AC. Adapter musi być zamówiony razem z
przyrządem
54441/016
54441/017
54441/018
Adapter AC – typ UK Style
Adapter AC – typ europejski
Adapter AC – typ USA
Dostarczany z
43138/663
46882/182
46882/183
23421/641
56924/003
SENSORY MOCY – DUŻA MOC
56930/900
56932/900
56934/001
56934/002
56934/003
56930/002
56932/002
Kabel sensora mocy1.5 m
Instrukcja obsługi
Summary Card
Wtyczka zasilania 2.1 mm
Akcesoria
54112/159
54311/171
46882/207
54417/002
Torba transportowa
Przewód zasilania DC
Instrukcja serwisowa
Transformator falowód 22 na 2.92 mm
SENSORY MOCY - STANDARD
56910/900
56911/900
56912/900
56913/900
56914/001
56914/002
56914/003
56919/900
10 MHz do 20 GHz (-30 dBm do +20 dBm) Typ N.
10 MHz do 20 GHz (-30 dBm do +20 dBm) APC 7.
30 kHz do 4.2 GHz (-30 dBm do +20 dBm) Typ N.
10 MHz do 26.5 GHz (-30 dBm do +20 dBm) MPC
3.5.
10 MHz do 40 GHz (-30 dBm do +20 dBm)
2.92 mm.
10 MHz do 40 GHz (-30 dBm do +20 dBm) 2.92 mm
plus przejście falowód 22 na kabel koncentryczny i
tabela kalibracji.
10 MHz do 46 GHz (-30 dBm do +20 dBm)
2.92 mm.
75 Ω 30 kHz do 3 GHz (-30 dBm do +20 dBm) Typ N
SENSORY MOCY – MAŁA MOC
56920/900
56923/900
10 MHz do 40 GHz (-65 dBm do -20 dBm) 2.92 mm.
10 MHz do 40 GHz (-65 dBm do -20 dBm) 2.92 mm
plus przejście falowód 22 na kabel koncentryczny i
tabela kalibracji.
10 MHz do 46 GHz. (-65 dBm do -20 dBm) 2.92 mm.
10 MHz do 20 GHz (-70 dBm do -20 dBm) Typ N.
10 MHz do 26.5 GHz (-65 dBm do -20 dBm) MPC 3.5
Meratronik S.A.
10 MHz do 18 GHz (-15 dBm do + 35 dBm) Typ N.
30 kHz do 4.2 GHz (-15 dBm do + 35 dBm) Typ N.
10 MHz do 40 GHz (-15 dBm do + 30 dBm) 2.92 mm
10 MHz do 40 GHz (-15 dBm do + 30 dBm) 2.92 mm
plus przejście falowód 22 na kabel koncentryczny i
tabela kalibracji.
10 MHz do 46 GHz (-15 dBm do + 30 dBm) 2.92 mm
10 MHz do 18 GHz (-5 dBm do +44 dBm) Typ N
30 kHz do 4.2 GHz (-5 dBm do +44 dBm) Typ N
