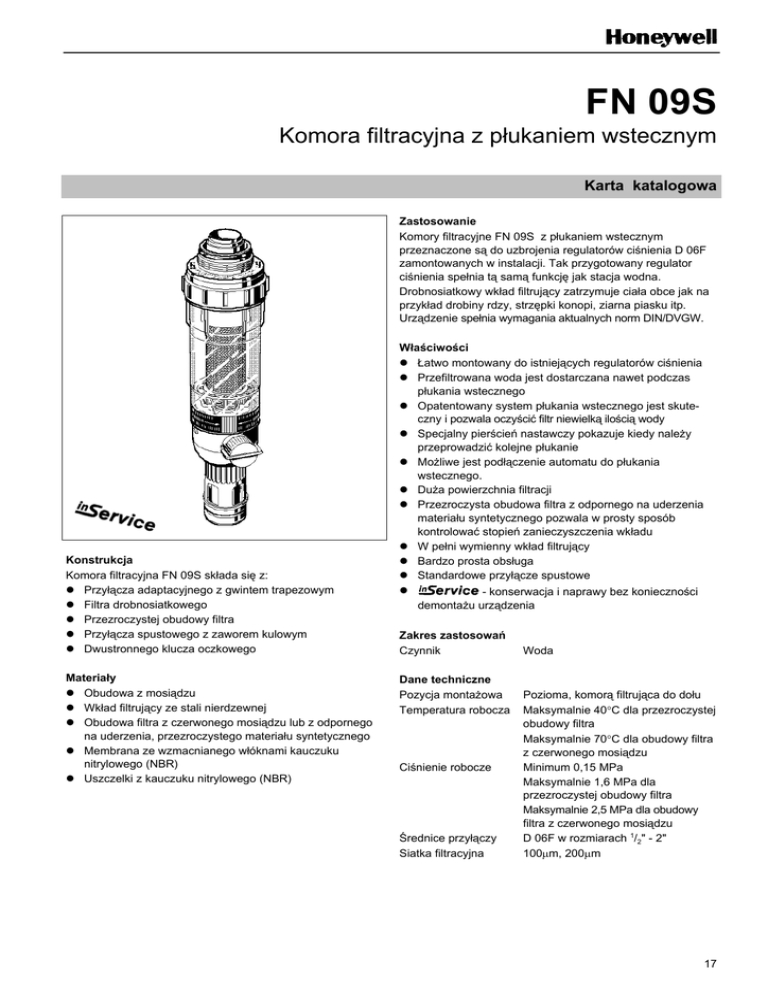

FN 09S
Komora filtracyjna z płukaniem wstecznym
Karta katalogowa
Zastosowanie
Komory filtracyjne FN 09S z płukaniem wstecznym
przeznaczone są do uzbrojenia regulatorów ciśnienia D 06F
zamontowanych w instalacji. Tak przygotowany regulator
ciśnienia spełnia tą samą funkcję jak stacja wodna.
Drobnosiatkowy wkład filtrujący zatrzymuje ciała obce jak na
przykład drobiny rdzy, strzępki konopi, ziarna piasku itp.
Urządzenie spełnia wymagania aktualnych norm DIN/DVGW.
Konstrukcja
Komora filtracyjna FN 09S składa się z:
Przyłącza adaptacyjnego z gwintem trapezowym
Filtra drobnosiatkowego
Przezroczystej obudowy filtra
Przyłącza spustowego z zaworem kulowym
Dwustronnego klucza oczkowego
Materiały
Obudowa z mosiądzu
Wkład filtrujący ze stali nierdzewnej
Obudowa filtra z czerwonego mosiądzu lub z odpornego
na uderzenia, przezroczystego materiału syntetycznego
Membrana ze wzmacnianego włóknami kauczuku
nitrylowego (NBR)
Uszczelki z kauczuku nitrylowego (NBR)
Właściwości
Łatwo montowany do istniejących regulatorów ciśnienia
Przefiltrowana woda jest dostarczana nawet podczas
płukania wstecznego
Opatentowany system płukania wstecznego jest skuteczny i pozwala oczyścić filtr niewielką ilością wody
Specjalny pierścień nastawczy pokazuje kiedy należy
przeprowadzić kolejne płukanie
Możliwe jest podłączenie automatu do płukania
wstecznego.
Duża powierzchnia filtracji
Przezroczysta obudowa filtra z odpornego na uderzenia
materiału syntetycznego pozwala w prosty sposób
kontrolować stopień zanieczyszczenia wkładu
W pełni wymienny wkład filtrujący
Bardzo prosta obsługa
Standardowe przyłącze spustowe
- konserwacja i naprawy bez konieczności
demontażu urządzenia
Zakres zastosowań
Czynnik
Dane techniczne
Pozycja montażowa
Temperatura robocza
Ciśnienie robocze
Średnice przyłączy
Siatka filtracyjna
Woda
Pozioma, komorą filtrująca do dołu
Maksymalnie 40°C dla przezroczystej
obudowy filtra
Maksymalnie 70°C dla obudowy filtra
z czerwonego mosiądzu
Minimum 0,15 MPa
Maksymalnie 1,6 MPa dla
przezroczystej obudowy filtra
Maksymalnie 2,5 MPa dla obudowy
filtra z czerwonego mosiądzu
D 06F w rozmiarach 1/2" - 2"
100µm, 200µm
17
Zasada działania
Wkład filtra składa się z części górnej i dolnej. W położeniu
"filtrowania" górny, mały wkład jest zamykany, tak że woda
przechodzi tylko przez wkład główny od zewnątrz do wewnątrz.
Po otwarciu zaworu kulowego w celu rozpoczęcia płukania
wstecznego, wkład filtrujący jest wciskany ku dołowi, aż do
momentu gdy zatrzymany zostanie dopływ wody z zewnętrznej
strony. Jednocześnie otwierany jest przepływ wody do górnej
części filtra. Woda wykorzystywana do czyszczenia wkładu
przechodzi przez sito, wirujący wirnik i główny wkład filtrujący od
środka na zewnątrz. Oznacza to, że wkład jest dokładnie
oczyszczany strumieniem wody z wirnika. Filtr automatycznie
przełącza się do położenia pracy po ponownym zamknięciu
zaworu kulowego.
Oznaczenie:
FN 09S - ... A = dokładność filtrowania 100µm *
FN 09S - ... D = dokładność filtrowania 200µm *
FN 09S - ... AM = dokładność filtrowania 100µm
obudowa filtru z czerwonego mosiądzu,
(dodatkowa litera M - wykonanie do 70°C)
wielkość przyłącza R
* możliwość wymiany wkładu filtracyjnego
jako części zamiennej
Wielkości przyłączy
Dla D 06F o rozmiarach
Przybliżony ciężar
Wymiary
1
R
R
(kg)
(mm)
Tr
H
h
D
1
/2 "
/2 " + 3 /4 "
2.0
1"N
1" * + 11/4"**
2.0
1"
1" *** + 11/4"****
2.0
11/2"
1 /2" + 2"
3.3
48 × 2
374
342
100
56 × 2
373
342
100
65 × 2
369
329
100
75 × 2
434
380
124
1
* Od 1991, ** Od 1997, *** Od 1990, **** Od 1996
Akcesoria
Z 11S
ZR 10K
Dwustronny klucz oczkowy
Do zdejmowania obudowy filtra
FT 09RS
Obudowa filtra z czerwonego mosiądzu
Dla temperatur do 70°C,
dla ciśnień roboczych do 2,5 MPa
ZR 08
Klucz pierścieniowy
Do montażu filtra
Z 11S
FT 09RS
ZR 10K
18
ZR 08
Automat do płukania wstecznego
Do automatycznego czyszczenia filtra
w ustalonych okresach czasu
Przykład instalacji
Zasady instalacji
Instalacja pozioma z obudową filtra skierowaną ku dołowi
Położenie takie zapewnia największą efektywność
filtrowania
Zapewnienie dostępu do urządzenia
Przy przezroczystej obudowie filtra można łatwo
określić stopień zanieczyszczenia siatki filtracyjnej
Ułatwia konserwację i kontrolę
Należy zdemontować osłonę i wkład filtracyjny z
regulatora ciśnienia i zamontować komorę FN 09S
Typowe zastosowania
Komory filtracyjne FN 09S używane są do uzbrajania
pracujących w instalacji regulatorów ciśnienia. Mogą one
być stosowane we wszystkich typach instalacji domowych
jak również w określonych zastosowaniach przemysłowych..
Komora FN 09S jest instalowana:
W istniejącej instalacji (rury metalowe, plastikowe lub
miedziane)
Gdy w instalacji znajdują się urządzenia, które muszą
być chronione przed zanieczyszczeniami
19
Części zamienne dla komory FN 09S
(od 1997)
Opis
Zestaw uszczelek
O-ring
(10 sztuk)
Nominalne
wielkości
Nr części
1
/2"
1"
1"N
11/2"
0901246
0901247
0901499
0901248
Kompletny wkład filtrujący
1
Dokł. filtracji 100µm
/2" + 1" + 1" N
11/2"
1
Dokł. filtracji 20µm
/2" + 1" + 1" N
11/2"
1
Dokł. filtracji 50µm
/2" + 1" + 1" N
11/2"
1
Dokł. filtracji 200µm
/2" + 1" + 1" N
11/2"
1
Dokł. filtracji 300µm
/2" + 1" + 1" N
11/2"
1
Dokł. filtracji 500µm
/2" + 1" + 1" N
11/2"
Zestaw pierścieni
O-ring
(10 sztuk)
1
/2" + 1" + 1" N
11/2"
0900747
0900748
Przezroczysta
obudowa filtra
1
/2" + 1" + 1" N
11/2"
KF 11S - 1A
KF 11S - 11/2A
Osłona spustu
1
AA 76 - 1/2A
1
KH 11S - 1A
Kompletny zawór
kulowy
Honeywell Sp. z o. o.
ul. Domaniewska 41, 02-672 WARSZAWA
(48)(22) 606 09 00; Fax (48)(22) 606 09 01
http://www.honeywell.com.pl
20
AF 11S - 1A
AF 11S - 11/2A
AF 11S - 1B
AF 11S - 11/2B
AF 11S - 1C
AF 11S - 11/2C
AF 11S - 1D
AF 11S - 11/2D
AF 11S - 1E
AF 11S - 11/2E
AF 11S - 1F
AF 11S - 11/2F
/2" - 11/2"
