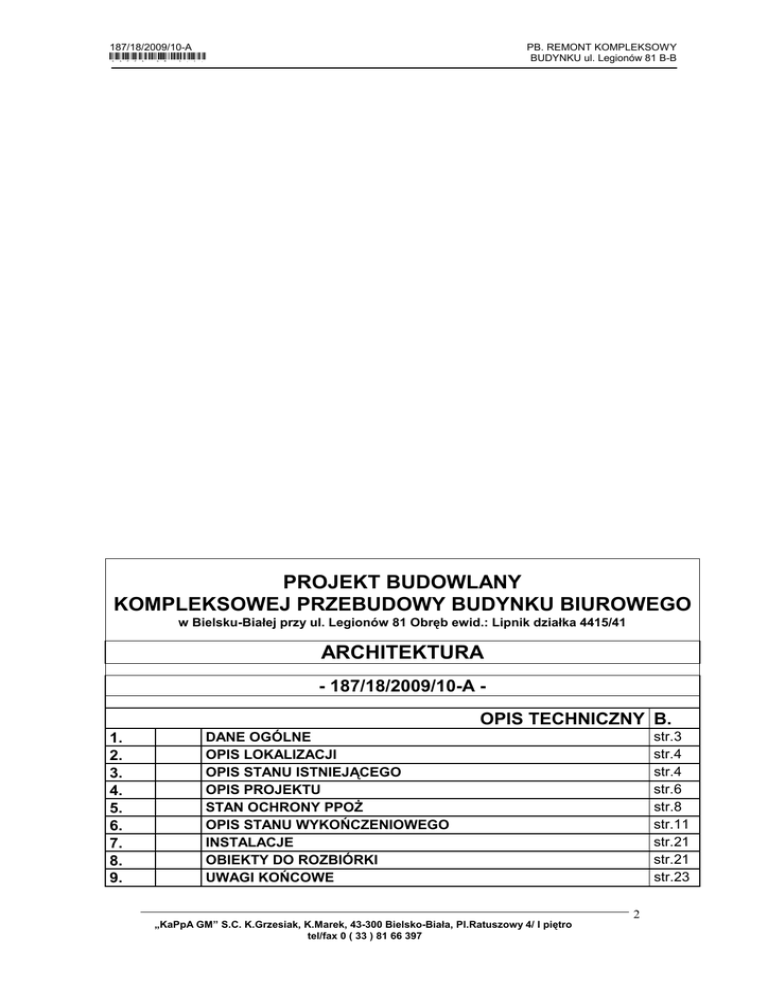

PROJEKT BUDOWLANY
KOMPLEKSOWEJ PRZEBUDOWY BUDYNKU BIUROWEGO
w Bielsku-Białej przy ul. Legionów 81 Obręb ewid.: Lipnik działka 4415/41
ARCHITEKTURA
- 187/18/2009/10-A OPIS TECHNICZNY B.
1.
2.
3.
4.
5.
6.
7.
8.
9.
str.3
str.4
str.4
str.6
str.8
str.11
str.21
str.21
str.23
DANE OGÓLNE
OPIS LOKALIZACJI
OPIS STANU ISTNIEJĄCEGO
OPIS PROJEKTU
STAN OCHRONY PPOś
OPIS STANU WYKOŃCZENIOWEGO
INSTALACJE
OBIEKTY DO ROZBIÓRKI
UWAGI KOŃCOWE
„KaPpA GM” S.C. K.Grzesiak, K.Marek, 43-300 Bielsko-Biała, Pl.Ratuszowy 4/ I piętro
tel/fax 0 ( 33 ) 81 66 397
2
187/18/2009/10-A
KAPPA_GM_S.C.
1.
DANE OGÓLNE
1.1
1.2
1.3
1.4
1.5
1.6.
1.7
1.7.1
1.7.2
1.8
INWESTOR:
Prokuratura Okręgowa
43-300 Bielsko-Biała, ul. Listopadowa 31
OBIEKT:
Budynek biurowo-usługowy w Bielsku-Białej, ul. Legionów 81, dz 4415/41
TEMAT:
Projekt remontu kompleksowego budynku w Bielsku-Białej, ul. Legionów 81, dz 4415/41
ZAKRES OPRACOWANIA:
Projekt architektoniczny dla remontu kompleksowego budynku - ul. Legionów 81 w BielskuBiałej, dz 4415/41 z zagospodarowaniem terenu
JEDNOSTKA PROJEKTOWA:
„Kappa GM” S.C., K.Grzesiak, K.Marek
Bielsko-Biała 43-316, ul. DruŜyny 8
AUTOR:
mgr inŜ. arch. Katarzyna Grzesiak
PODSTAWA OPRACOWANIA:
PODSTAWA FORMALNA:
• Umowa z dnia 30-10-2009,
• Wypis z miejscowego planu zagospodarowania z 20-10-009,
• uprawnienia do projektowania bez ograniczeń w specjalności architektonicznej nr 52/98
B-B,
• Wpis na listę członków Izby Architektów nr SL-0442
PODSTAWA TECHNICZNA:
• inwentaryzacja budynku biurowego -stan z listopada 2008- wykonana przez mgr inŜ.
Ludwika Ignatowicza,
• koncepcja architektoniczna z grudnia 2008 opracowana przez: „ARCHID” PRACOWNIA
PROJEKTOWA, autorstwa: arch. Janusz Kubalańca
• dokumentacja archiwalna: „Rozbudowa Zakładu BPiS” z grudnia 1975 roku autorstwa
mgr inŜ. arch. Jerzego Michalika dostarczona przez Inwestora,
• dokumentacja archiwalna: „ Modernizacja i rozbudowa budynku przy Legionów 81 w
Bielsku-Białej” z 1993 roku autorstwa mgr inŜ. arch Moniki Janiczek-Zygmunt
dostarczona przez Inwestora,
• umowy dostaw wody, energii elektrycznej, ciepła i odbioru ścieków i odpadów
• aktualna mapa w skali 1:500 do celów projektowych,
• wizja lokalna,
• pomiary kontrolne.
CEL OPRACOWANIA:
Podanie zakresu prac koniecznych do: poprawy stanu technicznego zdegradowanej
substancji budowlanej, poprawy funkcjonalności układu pomieszczeń, wyposaŜenie obiektu
w niezbędne instalacje i urządzenia techniczne w tym takŜe poprawa dostępności osobom
niepełnosprawnym.
1.9
TECZKA 1
TECZKA 2
TECZKA 3
TECZKA 5
TECZKA 6
TECZKA 7
WYKAZ OPRACOWAŃ ZWIĄZANYCH:
PODSTAWA PRAWNA
INWENTARYZACJA -DOKUMENTACJA STANU ISTNIEJĄCEGO
BUDYNKU pl. Św. Mikołaja 4 w Bielsku-Białej
„PROJEKT BUDOWLANY REMONTU KOMPLEKSOWEGO BUDYNKU ul. Legionów 81 4 w
Bielsku-Białej”
branŜa: ARCHITEKTURA
cecha 187/18/2009/10-A
Bielsku-Białej”
branŜa: INSTALACJE WOD-KAN i C.O.
cecha 187/18/2009/10-IS
Bielsku-Białej”
branŜa: INSTALACJA WENTYLACJI
cecha 187/18/2009/10-IW
Bielsku-Białej”
branŜa: INSTALACJA KLIMATYZACJI
cecha 187/18/2009/10-IK
tel/fax 0 ( 33 ) 81 66 397
3
187/18/2009/10-A
KAPPA_GM_S.C.
TECZKA 8
Bielsku-Białej”
branŜa: INSTALACJE ELEKTRYCZNE WEWNĘTRZNE
cecha 187/18/2009/10-IE
TECZKA 9 „PROJEKT BUDOWLANY REMONTU KOMPLEKSOWEGO BUDYNKU ul. Legionów 81 4 w
Bielsku-Białej”
branŜa: INSTALACJE PPOś I KONTROLI DOSTĘPU
cecha 187/18/2009/10-IO
TECZKA 10 „PROJEKT BUDOWLANY REMONTU KOMPLEKSOWEGO BUDYNKU ul. Legionów 81 4 w
Bielsku-Białej”
branŜa: INSTALACJE TELETECHNICZNE
cecha 187/18/2009/10-IT
TECZKA 11 CHARAKTERYSTYKA ENERGETYCZNA dla BUDYNKU ul. Legionów 81 w Bielsku-Białej
po REALIZACJI REMONTU KOMPLEKSOWEGO wg DOKUMENTACJI 187/18/2009/10
2.
LOKALIZA CJI:
Parcela znajduje się na terenie Gminy Bielsko-Biała, w obrębie ewidencyjnym 003 Lipnik w
centrum miasta, w dzielnicy biurowo-przemysłowej, przedmiotowy obiekt stanowi zabudowę
działki 4415/41 ul. Legionów 81.
3.
3.1
3.1.1
OPIS STANU ISTNIEJĄCEGO:
OPIS PARCELI:
DZIAŁKA 4415/41:
Parcela ustawiona dłuŜszym bokiem w pierzei ulicy Legionów o narysie zbliŜonym
do prostokąta, zorientowana niemal zgodnie z róŜą wiatrów krótszymi bokami na
północ i południe, pozioma. Zabudowana budynkiem o narysie prostokąta
uzupełnionego nieregularnymi bryłami od strony ul Legionów i budynkiem
śmietnika usytuowanym na podwórzu. Budynek usytuowany w granicy północnej,
od granicy południowej odległy na 3,30m, a przewieszoną bryłą sali konferencyjnej
na 1,10m. Najdalej na wschód wysunięty naroŜnik budynku odległy jest od granicy
o 0,65m. Podwórze dostępne przez przejazd w południowej części działki. W
całości brukowana kostką betonową. Parcela przyległa od południa w Miejscowym
Planie Zagospodarowania przewidziana jest na przedłuŜenie ulicy Boruty
Spiechowicza. Parcela posiada dwa zjazdy z ul. Legioów.
3.1.2
DZIAŁKA 4415/74:
Parcela uŜytkowana jako parking z nawierzchnią utwardzoną dostępna istniejącym
wjazdem z ul. Legionów. Zabudowę przedmiotowej działki 4415/74 stanowi
budynek parkingowego, obecnie nie uŜytkowany, zlokalizowany w północnowschodnim naroŜniku, ustawiony równolegle do przebiegu granicy działki w
granicy wschodniej.
Parcela przyległa od południa w Miejscowym Planie Zagospodarowania
przewidziana jest na przedłuŜenie ulicy Boruty Spiechowicza. Parcela posiada dwa
zjazdy z ul. Legionów.
3.2
OPIS ARCHITEKTURY:
3.2.1
RYS HISTORYCZNY:
Nieruchomość stanowiła kiedyś fragment zakładów BEPiS, a zabudowa pełniła funkcję
uzupełniającą – Zakładowego Ośrodka Zdrowia. W 1994 roku budynek został
przebudowany na potrzeby Euro American Konsorcjum i pełnił funkcję biurowoekspozycyjną. Autorem przebudowy jest mgr iŜ. Arch. Monika Janiczek-Zygmunt, która
wyraziła zgodę na przedmiotową ingerencję.
FUNKCJA:
Budynek pełni funkcję biurowo-ekspozycyjną.
BRYŁA:
Obiekt wielobryłowy, zbudowany na bazie bryły głównej ustawionej równolegle do u.
Legionów od południa wbija się w nią na poziomie 1 piętra bryła sali konferencyjnej a od
wschodu całość uzupełnia szklana bryła dziennika podawczego wysoka na dwie
kondygnacje. Górą grupę domyka jednokondygnacyjna bryła maszynowni sygnalizowana
kolorem aŜ do poziomu cokołu. W elewacjach : północnej, wschodniej i zachodniej
pojawiają się akcenty w formie konstrukcji stalowych na cięgnach podtrzymujące
zadaszenia wejść.
3.2.2
3.2.3
tel/fax 0 ( 33 ) 81 66 397
4
187/18/2009/10-A
KAPPA_GM_S.C.
3.2.4
3.3
3.4
Proporcje i relacje wzajemne brył harmonijne.
Śmietnik stanowi bryła jednokondygnacyjna, relacja wysokości i proporcji do budynku
świadczy o niewielkiej jego randze.
ESTETYKA:
Układ elewacji bryły głównej osiowy, powstały na bazie rozmieszczenia okien.
Zespół brył. Jednostkowy, nie osiowy z cięŜarem przeniesionym na południowo-wschodni
naroŜnik.
Kolorystyka czytelna, tynki: szarości w tonie błękitu i grafitu, lekka obudowa grafit, stolarka
niebieski Ral 5005 i Ŝółty, akcenty czerwone i czarne, cokół zielono-niebieski. Kolory
kontrastujące w duŜym nagomadzeniu.
SPOSÓB UśYTKOWANIA:
Budynek nie uŜytkowana od 2005 roku.
• Piwnica zaplecze techniczne, pozostała powierzchnia nie uŜytkowana.
• W parterze ekspozycja i biura obsługi,
• Piętro 1 biura,
• Piętro 4 maszynownia dźwigu i zaplecze techniczne.
OPIS KONSTRUKCJI:
Wg INWENTARYZACJI autorstwa mgr inŜ. L.Ignatowicza i dokumentacji archiwalnej
dostarczonej przez Inwestora
3.4.1
FUNDAMENTY:
śelbetowe monolityczne ławy Ŝelbetowe wysokości 40cm i zmiennej szerokości.
Szyb dźwigu oparty na oddylatowanym fundamencie Ŝelbetowym w formie płyty
dwuwarstwowej grubość kaŜdej płyty 65cm.
3.4.2
ŚCIANY:
a Ściany piwnic
Ściany piwnic Ŝelbetowe monolityczne grubości 30cm oparte na ławach Ŝelbetowych.
b. Ściany naziemia:
Ściany z prefabrykatów typu cegła Ŝerańska grubości 24cm i wysokości 330cm
występujące w wymiarach 89,119,149, ściany osłonowe murowane z bloczków PGS. W
ścianach nie ma śladu erozji.
a Ściany maszynowni
Ściany murowane z bloczków PGS. W ścianach nie ma śladu erozji.
3.4.3
NADPROśA:
- otwory na parterze Ŝelbetowe i stalowe
- bloki drzwiowe
- otwory okienne wieniec Ŝelbetowy;
3.4.4
STROPY:
Stropy prefabrykowane – prefabrykaty wielkokanałowe – cegła Ŝerańska
3.4.5
POSADZKI:
• Typ podłoŜa nieznany, grubości warstw nie odpowiadają wartościom podanym w
dokumentacji archiwalnej, nie wykonano odkrywek, brak wzmianek w Inwentaryzacji.
3.4.6
IZOLACJE:
Typ nieznany, nie wykonano odkrywek, brak wzmianek w Inwentaryzacji.
Izolacja pozioma i pionowa sprawna.
3.4.7
SCHODY:
Schody Ŝelbetowe płytowe dwubiegowe ze spocznikiem.
3.4.8
SZYB DŹWIGU:
Szyb murowany.
3.4.9
DACH:
Dach z płyt korytkowych opartych na ścianach aŜurowych.
3.4.10 STROPODACHY:
• Stropy prefabrykowane – prefabrykaty wielkokanałowe – cegła Ŝerańska,
• blacha stalowa z wypełnieniem betonem.
3.4.11 KONSTRUKCJA SALI KONFERENCYJNEJ:
Stalowa HKS i IKS oparte na stalowym słupie i murowanej ścianie.
tel/fax 0 ( 33 ) 81 66 397
5
187/18/2009/10-A
KAPPA_GM_S.C.
3.5
OPIS INSTALACJI:
Budynek wyposaŜony jest w następujące instalacje: wodno-kanalizacyjną, elektryczną, c.o.,
deszczową i wentylacyjną.
• elekryczna - wszystkie pomieszczenia wyposaŜone są w instalację elektryczną, z
układem pomiarowym i tablicą główna zlokalizowanymi w parterze, okablowanie
starego typu, galanteria starego typu,
• wod-kan – wszystkie kondygnacje zasilane w wodę, z odprowadzeniem ścieków,
• c.o. – zasilane z węzła cieplnego w piwnicy,
• deszczowa – rury spustowe wpięte w czynną instalację deszczową,
• wentylacja – prowadzona pionami pierwotnych i wtórnych ciągów w blokach
wentylacyjnych i pionie kominowym usytuowanym za dźwigiem.
• Wentylacji mechanicznej – sala konferencyjna,
• Teletechniczna – prowadzona natynkowo.
3.6
INFRASTUKTURA TECHNICZNA:
3.6.1
ŚMIETNIK:
W stanie istniejącym śmietnik zlokalizowano na podwórzu wg lokalizacji oznaczanej na
planie sytuacyjnym – obsługa w zakresie odbioru odpadów stałych funkcjonuje.
DOSTĘPNOŚĆ dla OSÓB NIEPEŁNOSPRAWNYCH:
W stanie istniejącym budynek dostępny dla osób niepełnosprawnych, przy wejściu od
podwórza platforma inwalidzka, w komunikacji dźwig osobowy elektryczny obsługujący
parter, 1,2,3 pietro.
MIEJSCA PARKINGOWE:
W stanie istniejącym na działce 4415/41 zlokalizowanych jest 12 miejsc parkingowych z
czego 4 miejsca (w tym 3 przeznaczone dla osób niepełnosprawnych) usytuowane przed
budynkiem od strony wschodniej dostępne istniejącym wjazdem z ulicy Legionów, 8 miejsc
usytuowanych na podwórzu dostępnych istniejącym wjazdem z ul. Legionów.
3.6.2
3.6.3
4.
4.1
4.1.1
4.1.2
4.2
4.2.1
4.2.2
4.2.3
OPIS PROJEKTU:
OPIS PARCELI:
DZIAŁKA 4415/15:
Wprowadza się korektę szerokości stopni w schodach wejściowych dla zgodności
z obowiązującymi przepisami i przełoŜenie istniejących nawierzchni.
Demontuje się częściowo zadaszenie śmietnika i rozbiera ścianę północną,
pozostawiając ścianę południową i zadaszenie nad zachowaną częścią.
Wjazdy na działkę bez zmian.
DZIAŁKA 4415/74:
TYMCZASOWO – DO CZASU REALIZACJI zapisu Miejscowego Planu
Zagospodarowania dla docelowej funkcji (droga łącząca ul. Legionów
i ul. Komorowicką) działka 4415/74 będzie stanowiła, w oparciu o umowę najmu
z 02-12-2009, uzupełnienie ilości miejsc parkingowych dla budynku Legionów 81
działka 4415/41 wynikające z zapotrzebowania na miejsca parkingowe zgodnie z
warunkami zapisu Miejscowego Planu Zagospodarowania
Sposób uŜytkowania działki 4415/74 – parking - BEZ ZMIAN.
Wjazd na działkę istniejący – BEZ ZMIAN.
OPIS ARCHITEKTURY:
FUNKCJA:
Likwiduje się ekspozycję na korzyść funkcji biurowej.
Budynek w całości biurowy.
BRYŁA:
Bez zmian.
Korekta zadaszeń wynikająca z lokalizacji rur spustowych i zmiany lokalizacji
platformy inwalidzkiej.
ESTETYKA:
Przywraca się gładkie tynki na elewacji.
Ogranicza się kolorystykę do 3 barw: szarość w odcieniach, grafit i pomarańcz z
zachowaniem koloru istniejącej stolarki Ral 5005.
tel/fax 0 ( 33 ) 81 66 397
6
187/18/2009/10-A
KAPPA_GM_S.C.
4.3
4.4
ZMIANA SPOSOBU UśYTKOWANIA:
• Piwnice w części przyległej do klatki schodowej pozostają przy funkcji zaplecza
technicznego w pozostałej części stanowią zaplecze magazynowe i
pomocnicze,
• Parter w strefie ekspozycji przekształca się w dziennik podawczy, pozostałe
pomieszczenia parteru bez zmian - biurowe,
• piętra 1,2,3 bez zmian – biurowe,
• zaplecze techniczne 4 pietra zajmuje czytelnia.
OPIS INGERENCJI:
Projektowane elementy konstrukcyjne i zmiany konstrukcji :
• Wymiana posadzek,
• Wymiana stropu nad 3 piętrem w istn. maszynowni,
• Wykonanie nadproŜy w miejscach przekuć ścian nośnych,
• Wykonanie ram w miejscach przekuć bloków cegły Ŝerańskiej
• Zmiana konstrukcji dachu sali konferencyjnej i 4 piętra,
• Wykonanie podbicia fundamentów w rejonie szybu dźwigu,
• Pogłębienie szybu dźwigu,
• WydłuŜenie szerokości spoczników klatki schodowej,
• Wykonanie szybu technologicznego,
• Wykonanie zadaszeń wejść,
• Wykonanie płyty fundamentowej pod platformę inwalidzką,
Dokładny opis przyjętych rozwiązań konstrukcyjnych →
KONSTRUKCJA
4.3.1
4.3.2
4.3.3
4.3.4
4.3.6
4.3.7
4.3.8
4.3.9
patrz
PB-W
branŜa
FUNDAMENTY:
W rejonie pogłębienia poziomu podszybia projektuje się podbicie istniejących
fundamentów. Dla platformy inwalidzkiej projektuje się płytę fundamentową opartą
bezpośrednio na gruncie za pośrednictwem stablizowanych podsypek.
ŚCIANY:
ściany murowane z cegły pełnej klasy 15MPa na zaprawie cementowej marki 5
(M-50), mury z pustaków ceramicznych na zaprawie cementowej marki 5
NADPROśA:
• nadproŜa w ścianach nowoprojektowanych ceglane odcinkowe wysokości
12cm oraz wieńce Ŝelbetowe monolityczne
• nadproŜa w ścianach istniejących stalowe z profili walcowanych,
• Ramy stalowe R1 i R2 z profili walcowanych w miejscach przekuć płyt bloku
kanałowego
STROPY:
• strop nad szybem windowym monolityczny Ŝelbetowy
oparty za
pośrednictwem wieńca.
POSADZKI:
• Warstwa konstrukcyjna posadzek z betonu klasy B20 grubości 4,5cm zbrojona
siatką,
• Posadzka schodów wejściowych betonowa na bazie kruszywa bazaltowego
przemyta na drugi dzień po zabetonowaniu,
SCHODY:
Projektuje się nadlewki stopni dla uzyskania wymaganej prawem szerokości i
wysokości stopni.
SZYB DŹWIGU:
• Na kaŜdym stropie wykonać ruszt stalowy umoŜliwiający rozkucie
fundamentu i konstrukcji dźwigu w piwnicy
• Projektuje się podszybie jako Ŝelbetową skrzynię,
• Rozebrane elementy szybu uzupełnić murem
DACH:
Bez zmian.
tel/fax 0 ( 33 ) 81 66 397
7
187/18/2009/10-A
KAPPA_GM_S.C.
4.3.10 STROPODACH:
• Nad salą konferencyjną wykonuje się dach z blachy trapezowej na
konstrukcji stalowej,
• Nad 4 piętrem projektuje się dach Ŝelbetowy monolityczny płytowo-Ŝebrowy
opary na murze za pośrednictwem wieńca.
Dokładny opis przyjętych rozwiązań konstrukcyjnych → patrz PB-W branŜa
KONSTRUKCJA
4.3.11 KONSTRUKCJA SALI KONFERENCYJNEJ:
Bez zmian.
4.4
INSTALACJE:
Projektuje się wyposaŜenie budynku w nowe instalacje konieczne do funkcjonowania.
• Instalacja elektryczna zasilana z istniejącego przełącza przez rozdzielnieę
zlokalizowaną w piwnicy budynku zapewniającego wystarczającą ilość mocy dla
projektowanych odbiorników,
• Instalacja wodna zasilana z istniejącego przyłącza zlokalizowanego w piwnicy w
pomieszczeniu węzła cieplnego, zapewniającego wystarczającą ilość wody do
celów uŜytkowych i ppoŜ,
• Instalacja kanalizacji sanitarnej odprowadzona istniejącym przyłączem do sieci
miejskiej
• Instalacja deszczowa odprowadzona do istniejącej sieci,
• Instalacja c.o zasilana z sieci miejskiej istniejącym przyłączem z węzła cieplnego
zlokalizowanego w piwnicy,
• Instalacja odgromowa z odprowadzeniem do istniejących uziomów przełoŜona pod
tynk,
• Instalacja teletechniczna z istniejącego przyłącza na ścianie północnej
• Instalacja wentylacji mechanicznej z wentylatornią w piwnicy i rozprowadzeniem
przy wykorzystanu szybu technologicznego obsługująca pomieszczenia gdzie
konieczne,
• Instalacja klimatyzacji dla całego budynku.
Dokładny opis przyjętych rozwiązań instalacyjnych → patrz PB-W branŜa INSTALACJE
ELEKTRYCZNE, TELETECHNICZNE i PPPOś, INSTALACJE SANITARNE, ISTALACJE
WENTYLACJI i KLIMATYZACJI
4.5
INFRASTUKTURA TECHNICZNA:
4.5.1
ŚMIETNIK:
Lokalizacja śmietnika pozostaje bez zmian. Zmniejsza się powierzchnię składowania
odpadów stałych ze względu na deklarowane przez SITA dostosowanie odbioru do ilości
odpadów.
DOSTĘPNOŚĆ dla OSÓB NIEPEŁNOSPRAWNYCH:
Budynek dostępny dla osób niepełnosprawnych, projektowana lokalizacja platformy
inwalidzkiej przy wejściu głównym w elewacji wschodniej, w komunikacji dźwig osobowy
elektryczny obsługujący parter, 1,2,3 pietro.
MIEJSCA PARKINGOWE:
Na działce 4415/41 zachowuje się 10 miejsc parkingowych z czego 4 miejsca (w tym 3
przeznaczone dla osób niepełnosprawnych) usytuowane przed budynkiem od strony
wschodniej dostępne istniejącym wjazdem z ulicy Legionów, 6 miejsc usytuowanych na
podwórzu dostępnych istniejącym wjazdem z ul. Legionów.
TYMCZASOWO – DO CZASU REALIZACJI zapisu Miejscowego Planu Zagospodarowania
dla
docelowej
funkcji
(droga
łącząca
ul.
Legionów
i ul. Komorowicką) na działce 4415/74 uŜytkowanych będzie minimum 30 miejsc
parkingowych w oparciu o umowę najmu z 02-12-2009, istniejący sposób uŜytkowania
działki 4415/74 – parking - BEZ ZMIAN, wjazd na działkę istniejący – BEZ ZMIAN.
4.5.2
4.5.3
5.
5.1
STAN OCHRONY PRZECIW POśAROWEJ:
PODSTAWA PRAWNA:
rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie (Dz. U. Nr 75 z 2002 r. poz. 690),
tel/fax 0 ( 33 ) 81 66 397
8
187/18/2009/10-A
KAPPA_GM_S.C.
- rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca
2003 r. w sprawie:
• uzgadniania projektu budowlanego pod względem ochrony
przeciwpoŜarowej
(Dz. U. z 2003 r. Nr 121, poz. 1137),
• ochrony przeciwpoŜarowej budynków, innych obiektów budowlanych i
terenów (Dz. U. z 2003 r. Nr 121, poz. 1138),
przeciwpoŜarowego zaopatrzenia w wodę oraz dróg poŜarowych (Dz. U. z 2003 r.
Nr 121, poz. 1139).
5.2
5.3
5.4
5.5
POWIERZCHNIA, WYSOKOŚĆ, LICZBA KONDYGNACJI:
Przedmiotowy budynek jest obiektem sześciokondygnacyjnym (pięć kondygnacji
nadziemnych + kondygnacja uŜytkowa piwnic) o wymiarach:
• piwnica - powierzchnia uŜytkowa – 335,80m², kubatura – 794,09m³
• parter
- powierzchnia uŜytkowa – 376,83m², kubatura –1 149,70m³
• I piętro - powierzchnia uŜytkowa – 366,53m², kubatura – 1 108,50m³
• II piętro - powierzchnia uŜytkowa – 291,12m², kubatura – 862,70m³
• III piętro - powierzchnia uŜytkowa – 291,97m², kubatura – 868,72 m³
• IV piętro - powierzchnia uŜytkowa – 73,69m², kubatura – 244,70 m³
Łącznie, powierzchnia obiektu wynosi – 1 735,94m².
Kubatura budynku – 5 028,42m³
Wysokość budynku wynosi 19,35 m.
– budynek zalicza się do grupy obiektów średniowysokich - stanowi 1 strefę
poŜarową
ODLEGŁOŚĆ OD OBIEKTÓW SĄSIEDNICH:
Budynek wchodzi w skład zespołu poprzemysłowego zlokalizowanego w strefie
przyległej do centrum Białej w Bielsku-Białej stąd istniejące odległości od granic
powstałych wtórnie przy podziale nieruchomości nie zachowują Ŝadnych wartości
minimalnych określonych prawem.
Przebudowywany budynek odległy jest od północy od budynku sąsiedniego 5,5m,
a przebieg jego ścian jest zgodny z narysem granicy działki 4415/41. Istniejąca
ściana północna jest ścianą rozdzielenia poŜarowego o klasie odporności ogniowej
REI 120 stąd projektuje się wymianę zabudowy otworów luxferami o odporności
ogniowej E30 by uzyskać wymaganą odporność ogniową. Ściana południowa
pozostaje w zbliŜeniu do granicy działki 4415/41 na odległość 3m, a przewieszenie
sali konferencyjnej na 1,10m; a od budynków sąsiednich 29m W Miejscowym
Planie Zagospodarowania działka sąsiednia od południa przeznaczona jest na
przedłuŜenie ciągu ul. Boruty Spiechowicza.
PODZIAŁ NA STREFY POśAROWE:
Przewidywana funkcja obiektu kwalifikuje poszczególne kondygnacje do kategorii
zagroŜenia ludzi ZL III i stanowi 1 strefę poŜarową
KLASA ODPORNOŚCI POśAROWEJ BUDYNKU ORAZ ODPORNOŚĆ
OGNIOWA I STOPIEŃ ROZPRZESTRZENIANIA OGNIA ELEMENTÓW
BUDOWLANYCH:
Uwzględniając funkcje poszczególnych kondygnacji budynku, wymaganą klasą
odporności poŜarową jest: klasa „B”.
W klasie „B” odporności poŜarowej, elementy budynku powinny posiadać klasę
odporności ogniowej:
• główna konstrukcja nośna R 120 - ((istniejące ściany nośne wykonane są z
prefabrykowanych płyt Ŝelbetowych typu ”cegła Ŝerańska”, grubości 24 cm, o
klasie odporności ogniowej R 120),
tel/fax 0 ( 33 ) 81 66 397
9
187/18/2009/10-A
KAPPA_GM_S.C.
•
5.6
5.7
5.8
5.9
stropy REI 60 - (istniejące stropy wykonane są z prefabrykowanych płyt
kanałowych typu ”cegła Ŝerańska”, o klasie odporności ogniowej REI 60),
• ściany zewnętrzne EI 60 - (istniejące ściany zewnętrzne wykonane są z
bloczków gazobetonowych grubości 24 cm tynku, o klasie odporności ogniowej
EI 180),
• ściany podziału wewnętrznego – EI 30 ( ściany wewnętrzne nienośne
wykonane są z bloczków gazobetonowych grubości 12 cm, o klasie odporności
ogniowej EI 60 i płyt kanałowych Ŝerańskich),
• konstrukcja nośna dachu R 30 (istniejąca konstrukcja nośna z aŜurowych
ścianek podtrzymujących dachowe płyty korytkowe posiada klasę odporności
ogniowej R 60), projektowane płyta Ŝelbetowa o klasie odporności ogniowej R
30, konstrukcja stalowa zabezpieczona malowaniem do R 30,
• przekrycie dachu E 30 15 ( dach z Ŝelbetowych prefabrykowanych płyt
korytkowych posiada klasę odporności ogniowej E30), papa termozgrzewalna
FIREWALL ognioodporna atestowana, NRO,Wszystkie elementy budynku z
materiałów nierozprzestrzeniających ognia
Klasa odporności ogniowej ścian oddzielenia przeciwpoŜarowego REI 120
Klasa odporności ogniowej stropów oddzielenia przeciwpoŜarowego REI 60.
Klasa odporności ogniowej zamknięć otworów w elementach oddzieleń
przeciwpoŜarowych EI 60.
WARUNKI EWAKUACJI:
Drogę ewakuacji stanowi klatka schodowa przez korytarz parteru na zewnątrz
budynku.
Szerokość biegu schodów 120cm .
Szerokość spoczników 150cm.
Szerokość korytarza 174cm.
Drzwi ewakuacyjne zewnętrzne, dwuskrzydłowe o minimalnej szerokości nie
blokowanego skrzydła 90 cm w świetle otwierane na zewnątrz.
Drogi ewakuacyjne zostaną wyposaŜone w oświetlenie ewakuacyjne (lampy z
niezaleŜnym źródłem zasilania) zapewniające przy posadzce natęŜenie
oświetlenia 1 lx, przez okres minimum 120 minut.
ELEMENTY WYKOŃCZENIA WNĘTRZ I STAŁE WYPOSAśENIE:
Do wykończenia wnętrz oraz do pokrycia dróg komunikacji ogólnej słuŜących
celom ewakuacji przewidziano materiały niepalne.
ZABEZPIECZENIE PRZECIWPOśAROWE INSTALACJI UśYTKOWYCH:
Budynek zostanie wyposaŜony w przeciwpoŜarowy wyłącznik prądu usytuowany
przed wejściem głównym do budynku.
Budynek nie jest zasilany gazem.
Budynek jest wyposaŜony w instalację piorunochronną.
Klasa odporności ogniowej przepustów instalacyjnych przechodzących przez
elementy oddzieleń przeciwpoŜarowych oraz przepustów instalacyjnych o średnicy
powyŜej 4 cm przechodzących przez stropy budynku (za wyjątkiem pojedynczych
rur instalacji wodnych, kanalizacyjnych i grzewczych wprowadzanych przez stropy
do pomieszczeń higieniczno-sanitarnych), wynosić będzie EI 120 dla ścian
oddzielenia przeciwpoŜarowego i EI 60 dla wszystkich stropów.
DOBÓR URZĄDZEŃ PRZECIWPOśAROWYCH:
W klatce schodowej zostanie zainstalowana klapa oddymiająca o powierzchni
czynnej równej 5 % powierzchni rzutu poziomego tej klatki schodowej (nie mniej
niŜ 1 m²), wyposaŜona w urządzenia do automatycznego i ręcznego
uruchomienia.
Przyciski do ręcznego uruchomienia klapy naleŜy usytuować przy wejściu do
budynku oraz na kaŜdej kondygnacji.
tel/fax 0 ( 33 ) 81 66 397
10
187/18/2009/10-A
KAPPA_GM_S.C.
5.10
5.11
5.12
5.13
6.
6.1
PODRĘCZNY SPRZĘT GAŚNICZY:
Pomieszczenia biurowe naleŜy wyposaŜyć w jednostki podręcznego sprzętu
gaśniczego o wadze 6 kg (lub 9 dcm³) środka gaśniczego. (zalecane gaśnice
proszkowe GP 6x ABC)
WODA DO ZEWNĘTRZNEGO GASZENIA POśARU:
Wymaganą przepisami wydajność wodociągu 20 dcm³/s, zapewnia miejska sieć
wodociągowa z hydrantami zewnętrznymi DN 80
DROGI POśAROWE:
Istniejący układ dróg komunikacyjnych w rejonie projektowanego obiektu
zapewnia dojazd jednostkom Państwowej StraŜy PoŜarnej.
POZOSTAŁE:
Drogi ewakuacyjne, miejsca usytuowania sprzętu p.poŜ., przeciwpoŜarowy
wyłącznik prądu naleŜy oznakować zgodnie z wymaganiami PN.
OPIS STANU WYKOŃCZENIOWEGO:
STOLARKA DRZWIOWA:
A. STAN ISTNIEJACY:
•
Drzwi wewnętrzne drewniane płytowe stan średni – stolarka w całości do demontaŜu
B. PROJEKTOWANE:
•
•
Drzwi wewnętrzne ze skrzydłem płytowym wg wzorów podanych w zestawieniu
drzwi, ościeŜnica drewniana, wykończona opaską.
Drzwi wewnętrzne drewniane ppoŜ, skrzydła o jednolitej warstwowej strukturze
z rdzeniem grubości 27mm z tarcicy klejonej obłoŜonej płyta MDF i
wykończeniem płycinami i opaską, płaszcz okleinowny okleiną dębową,
grubość skrzydła 45mm, zamek ryglowy zwykły ościeŜnica z drewna miękkiego
z uszczelką samopęczniejącą i uszczelką dymoszczelną, bezprogowe,
utwierdzenie galwanizowane, producent Mercor, Tekla T lub równowaŜne
6.2
STOLARKA OKIENNA:
6.2.1
STOLARKA OKIENNA ZEWNETRZNA:
A. STAN ISTNIEJACY:
Okna ościeŜnicowe- symetryczne, dwuskrzydłowe, skrzydła ślemieniowe szklone szybą
pojedynczą, okucia aluminiowe – stan zły i bardzo zły – do demontaŜu.
B. PROJEKTOWANE:
•
6.3
6.3.1
Naświetla wewnętrzne drewniane szklone pojedynczo, szkło float, bezpieczne
i lustra weneckie
ŚLUSARKA:
ŚLUSARKA DRZWIOWA:
A. STAN ISTNIEJACY:
•
•
Drzwi stalowe ramowe z wypełnieniem z blachy z ościeŜnicą stalową – stan dobry, do
demontaŜu,
Drzwi aluminiowe ramowe szklone pojedynczo – stan dobry do demontaŜu (nie
spełniają wymogów prawa budowlanego)
B. PROJEKTOWANE:
•
6.3.2
Drzwi stalowe, antywłamaniowe atestowane, klasa bezpieczeństa C,
okleinowane okładziną drewnianą zgodną kolorem i fakturą ze stolarką,
• Drzwi zewnętrzne aluminiowe U= 2.6 W/m2K dla profili szklone zestawem
jednokomorowym (1.1W/m2K), szkło float, niskoemisyjne bezpieczne.
• Drzwi aluminiowe w systemie ścian wewnętrznych w komplecie ze ścianami w
systemie Spectral 45 lub równowaŜny,
ŚLUSARKA OKIENNA:
A. STAN ISTNIEJACY:
brak
tel/fax 0 ( 33 ) 81 66 397
11
187/18/2009/10-A
KAPPA_GM_S.C.
B. PROJEKTOWANE:
•
•
6.4
Ściany wewnętrzne aluminiowe w systemie Spectral 45,
Ściany wewnętrzne stalowe ppoŜ okleinowane okładziną drewnianą zgodną
kolorem ze stolarką.
OKNA:
A. STAN ISTNIEJACY:
Okna PCV ramowe - szklone , okucia aluminiowe satynowane – stan dobry
B. PROJEKTOWANE:
•
6.3.3
Okna PCV bezołowiowe ramowe, szklone zestawem jednokomorowym, szkło
float, niskoemisyjne.
KRATY:
A. STAN ISTNIEJACY:
•
•
Kraty z profili walcowanych stan dobry – do zachowania lub demontaŜu,
Kraty wycieraczkowe HMS– do demontaŜu.
B. PROJEKTOWANE:
• Istniejące kraty okienne zdemontować, dostosować do projektowanych
wymiarów i zamontować ponownie,
• Krata wycieraczkowa HMS 9x9mm, obramowana kątownikiem 5x5mm o
wymiarach 1900x750mm, wpuszczana w posadzkę z odprowadzeniem wody
do istniejącej instalacji deszczowej projektowanym podłączeniem.
6.3.4
DRABINY:
A. STAN ISTNIEJACY:
•
Stalowe stopnie wyłazowe na dach maszynowni
B. PROJEKTOWANE:
• stopnie drabiny stalowe.
6.3.5
BALUSTRADY:
A. STAN ISTNIEJACY:
•
balustrady stal nierdzewna- stan dobry do zachowania
B. PROJEKTOWANE:
• balustrady okienne zewnętrzne stalowe z płaskowników spawanych (stal
ST3SX0 malowane na kolor Ral 7047,
• istniejące balustrady portfenetrów do przeniesienia na podoknia 1 piętra w
elewacji południowej,
• balustrady schodowe stal nierdzewna do zachowania,
• pochwyty stal nierdzewna wg wzoru pochwytów istniejących balustrad
schodowych.
6.4
SZKLENIE:
A. STAN ISTNIEJACY:
Szklenie pojedyncze.
B. PROJEKTOWANE:
•
•
•
Szklenie - szkło zespolone zestaw jednokomorowy o U – współczynnik
przenikania – 1.5 W/m2K, układ warstw: szkło bezpieczne 33-1- dwie tafle z
laminatem w środku + 12mm przestrzeni międzyszybowej wypełnionej
argonem + 4mm dwie tafle z laminatem w środku, szkło float, dodatkowo
zabezpieczone antywłamaniowo,
Szklenie – szkło zespolone, zestawem jednokomorowym o U – współczynnik
przenikania – 1.5 W/m2K, współczynnik transmisji światła –70%, współczynnik
transmisji ciepła –51%,
Szklenie drzwi zewnętrznych - szkło zespolone zestaw jednokomorowy o U –
współczynnik przenikania – 1.5 W/m2K, układ warstw: szkło bezpieczne 33-1dwie tafle z laminatem w środku + 12mm przestrzeni międzyszybowej
wypełnionej argonem + 4mm dwie tafle z laminatem w środku, szkło float
tel/fax 0 ( 33 ) 81 66 397
12
187/18/2009/10-A
KAPPA_GM_S.C.
•
•
•
6.5
Szklenie ppoŜ,
Szklenie pojedyncze – szyba bezpieczna float,
Pustaki szklane gładkie 19x19 bezbarwne
PARAPETY:
A. STAN ISTNIEJACY:
•
Parapety pcv grubości 0,5cm - stan dobry, do wymany
B. PROJEKTOWANE:
Parapety drewniane grubości 3,0cm.
6.6
PODOKIENNIKI:
A. STAN ISTNIEJACY:
•
podokienniki z blachy ocynkowanej– stan średni i dobry, do wymiany,
B. PROJEKTOWANE:
• z blachy powlekanej grubości 0,55mm,
6.7
6.7.1
6.7.1
ŚCIANY:
ŚCIANY ZEWNĘTRZNE:
A. STAN ISTNIEJACY:
Ściany zewnętrzne piwnic
tynk istniejący wewnętrzny – ca 2,5cm
Ŝelbetowe– 24cm,
tynku zewnętrzny – ca 1,5cm
styropian – 4cm
tynk mozaikowy na bazie Ŝywic z granulatem – ca0.5cm
Ściany zewnętrzne nośne wyŜszych kondygnacji:
tynk istniejący wewnętrzny – ca 2,5cm,
płyta korytkowa „cegła Ŝerańska” – 24cm
pustak gazobetonowy i cegła pełna na zaprawie cementowo-wapiennej – 12cm,
tynk zewnętrzny – 2cm
styropian – 4cm
tynk metoda lekka na siatce - ca 0,5cm
Ściany zewnętrzne osłonowe wyŜszych kondygnacji:
pustak gazobetonowy i cegła pełna na zaprawie cementowo-wapiennej – 24-25cm,
tynk zewnętrzny – 2cm
styropian – 4cm
tynk metoda lekka na siatce - ca 0,5cm
Ściany zewnętrzne osłonowesali konferencyjnej:
warstwy nierozpoznane,
konstrukcja stalowa,
blacha elewacyjna
B. PROJEKTOWANE:
B. 6.7.1
6.7.2
6.7.2
• Projektuje się ocieplenie ścian zewnętrznych patrz IZOLCJE TERMICZNE
– B.6.20.2 – opis techniczny
• Obudowę ścian sali konferencyjnej zdemontować sprawdzić stan
konstrukcji nośnej (słupów), wykonać obudowę panelową mocowaną do
ist. konstrukcji z płyt ALUKOBOND lub równowaŜny.
ŚCIANY WEWNĘTRZNE:
A. STAN ISTNIEJACY:
•
Ściany wewnętrzne „cegła Ŝerańska”24cm,
•
Ściany wewnętrzne murowane z cegły pełnej, grubość od 12 i 25cm,
•
Ściany wewnętrzne murowane z pustaków gazobetonowych grubości 12 i 24 cm.
B. PROJEKTOWANE:
B. 6.7.2
• Ściany działowe grubości 12,5cm i 15cm z płyt gipskartonowych 2xGKF na
stelaŜu stalowym z wypełnieniem wełną mineralną
tel/fax 0 ( 33 ) 81 66 397
13
187/18/2009/10-A
KAPPA_GM_S.C.
•
•
B. 6.7.3
6.8
Ściany działowe grubości 12,5cm I 15cm z płyt gipskartonowych 2xGKBI
na stelaŜu stalowym z wypełnieniem wełną mineralną, dla pomieszczeń wc
płyty wodoodporne,
• Ściany działowe grubości 12,5cm i 20cm z płyt gipskartonowych 2xGK na
stelaŜu stalowym z wypełnieniem wełną mineralną,
• Ściany murowane z pustaków gazobetonowych grubości 12cm,
• Ściany murowane z cegły pełnej grubości 12 i 25 cm.
ZAMUROWANIA:
Zamurowania w formie ścian z cegły pełnej klasy 15Mpa na zaprawie cementowowapiennej marki 5Mpa i pustaków gazobetonowych na zaprawie cementowowapiennej marki 5Mpa
TYNKI:
A. STAN ISTNIEJACY:
6.8.1
TYNKI ZEWNĘTRZNE:
• na elewacjach tynk gładki grubości ca 0,5cm, czytelna kolorystyka – stan dobry,
• na cokole i murach schodów zewnętrznych tynk mozaikowy na bazie Ŝywic z
granulatem, kolor czytelny – stan dobry,
B. PROJEKTOWANE:
B. 6.8.1
TYNKI ZEWNĘTRZNE:
Elewacje:
• zgodny z zastosowanym dla wykończenia elewacji lekkim tynkiem typu Optiroc
Serpo 222 lub tynk krzemianowy cienkowarstwowy grubości 3mm gładki,
barwiony w masie,
• cokół tynkowany tynkiem mozaikowym na bazie Ŝywic z granulatem
przeznaczonym dla ścian elewacyjnych.
A. STAN ISTNIEJACY:
6.8.2
TYNKI WEWNĘTRZNE:
• w piwnicach tynki cementowo-wapienne murów i sklepień grubości ca 2cm zarysowane,
nierówne, bez odparzeń - stan średni ,
• na pozostałych kondygnacjach tynki cementowo-wapienne - stan dobry,
• w szpaletach wewnętrznych tynk cementowo-wapienny grubości 1,5cm bez zarysowań
– stan dobry,
• na stropach tynki cementowo-wapienne – stan dobry.
B. PROJEKTOWANE:
B. 6.8.2
6.9
TYNKI WEWNĘTRZNE:
• w szpaletach wewnętrznych tynk cementowo-wapienny grubości 1cm filcowy
klasy III ,
• tynk cementowo-wapienny grubości 1cm filcowy klasy III, szlifowany w pasie
1,5m dla lamperii w komunikacji,
• tynki cementowo-wapienne grubości 1cm filcowy klasy III, zatarty na gładko –
SZPACHLOWANE SZPACHLĄ GIPSOWĄ!
• dla ścian gipsowo-kartonowych szpachla gipsowa na łączeniach.
MALOWANIE:
A. STAN ISTNIEJACY:
6.9.1
6.9.2
MALOWANIE ZEWNĘTRZNE:
• elewacje – powłok malarskich brak,
MALOWANIE WEWNĘTRZNE:
Ściany malowane farbami: klejową i emulsyjną – stan powłok zróŜnicowany w zaleŜności
od stanu zaniedbania lokalu, bardzo zły w lokalach: i3-5 oraz i4-8.
Badania konserwatorskie nie wykazały powłok malarskich do konserwacji i ekspozycji.
B. PROJEKTOWANE:
B. 6.9.1
MALOWANIE ZEWNĘTRZNE:
Tynki barwione w masie – powłok malarskich nie projektuje się.
tel/fax 0 ( 33 ) 81 66 397
14
187/18/2009/10-A
KAPPA_GM_S.C.
B. 6.9.2
MALOWANIE WEWNĘTRZNE:
• Ściany wszystkich pomieszczeń i powyŜej okładzin w pomieszczeniach
higieniczno-sanitarnych malowane farbą emulsyjną do wymalowań
wewnętrznych na kolory jasnych pasteli,
• Sufity podwieszone malowane farbą emulsyjną do wymalowań wewnętrznych
na biało,
• w komunikacji farba lateksowa, dyspersyjna o duŜej odporności na zmywanie i
szorowanie; z paroprzepuszczalną powłoką, która nie blokuje "oddychania"
ścian, a w czasie jej schnięcia nie wydzielają się rozpuszczalniki.
Do składu farb do wymalowań wewnętrznych dla pomieszczeń piwnic i IV pietra
dodać składnik Mykotax 0,125kg/dcm3 farby emulsyjnej.
6.10
OKŁADZINY :
A. STAN ISTNIEJACY:
6.10.1
OKŁADZINY ZEWNĘTRZNE:
Murki schodów wejściowych przekryte płytami z piaskowca.
B. PROJEKTOWANE:
B. 6.10.1
OKŁADZINY ZEWNĘTRZNE:
• murki schodów zewnętrznych wykończyć piaskowcem szarym w płytach
wielkoformatowych
A. STAN ISTNIEJACY:
6.10.2
OKŁADZINY WEWNĘTRZNE:
W łazienkach i toaletach płytki ceramiczne – stan dobry,
B. PROJEKTOWANE:
B. 6.10.2
6.11
OKŁADZINY WEWNĘTRZNE:
• w pomieszczeniach higieniczno-sanitarnych na ścianach do wysokości 2,15m
od posadzki płytki ceramiczne ścienne grubości 7mm kładzione na fudze 1mm,
od góry wykończone listwą PCV atlas.
• w pomieszczeniach z wyposaŜeniem kuchennym na ścianach pasem o
szerokości 100cm na wysokości 85cm od poziomu posadzki płytki ceramiczne
ścienne grubości 7mm kładzione na fudze 2mm, od góry wykończone listwą
PCV atlas lub dekorem,
• w pomieszczeniach gdzie ze względów technologicznych wymagana umywalka
lub zlewozmywak fartuch z płytek ceramicznych pasem o szerokości 100cm na
wysokości 85cm od poziomu posadzki - płytki ceramiczne ścienne grubości
7mm kładzione na fudze 2mm, od góry wykończone listwą PCV atlas lub
dekorem,
POSADZKI i NAWIERZCHNIE:
A. STAN ISTNIEJACY:
•
•
•
•
•
Stopnie wejściowe – stopnice kamienne – stan zły, do demontaŜu
W piwicach i na IV piętrze – posadzka cementowa
W pomieszczeniach higieniczno-sanitarnych płytki ceramiczne – stan dobry,
W pomieszczeniach biurowych parkiet – stan średni, do przełoŜenia,
W pomieszczeniach biurowych wykładzina dywanowa – stan średni, do rozbiórki
• W komunikacji wykładzina pcv zgrzewana- stan dobry, do rozbiórki
• Nawierzchnia podwórza kostka betonowa – do przełoŜenia
B. PROJEKTOWANE:
Wszystkie posadzki do wymiany, na gruncie wykonać na podlewce z betonu klasy
B7,5 warstwę konstrukcyjną z betonu klasy B20, posadzki izolować
przeciwwilgociowo i termicznie
• płytki ceramiczne kamieniopodobne typu gres 30x30cm z fugą 2mm,
antypoślizgowe,
• płytki ceramiczne typu gres 30x30cm z fugą 2mm,
• parkiet dębowy grubości 2,2cm na kleju, lakierowany lakier, półmatowy
3
gęstość – 1.03 g/ cm , zawartość substancji stałych – 30%,
tel/fax 0 ( 33 ) 81 66 397
15
187/18/2009/10-A
KAPPA_GM_S.C.
Podłogi w pomieszczeniach, w których występują kratki ściekowe naleŜy wykonać
ze spadkiem w kierunku tych kratek.
Kolorystyka posadzek wg osobnego opracowania branzowego architektura wnętrz
lub projekt wykonawczy do uzgodnienia.
• Stopnie wejściowe sztuczny kamień kolor zgodny z okładziną murków
schodów zewnętrznych.
• kostka betonowa grubości 6cm na posypce piaskowej stabilizowanej
cementem.
PRZY PRZEKŁADANIU NAWIERZCHNI PODWÓRZA POD WARSTWĘ
PODKŁADOWA PIASKU ROZŚCIELIĆ GEOWŁÓKNINĘ.
6.12
ZASYPY:
A. STAN ISTNIEJACY:
brak danych
B. PROJEKTOWANE:
•
6.13
Zasypy rozkopu dla załoŜenia izolacji ścian piwnic w warstwie poniŜej
projektowanej izolacji termicznej wykonać z keramzytu frakcja 4-10,
COKÓŁ:
A. STAN ISTNIEJACY:
6.13.1
COKÓŁ ZEWNĘTRZNY:
Cokół ścian zewnętrznych tynkowany – tynk mozaikowy na bazie Ŝywic z granulatem –
kolory czytelne, stan dobry
B. PROJEKTOWANE:
B. 6.13.1
COKÓŁ ZEWNĘTRZNY:
• Tynk mozaikowy na bazie Ŝywic z granulatem do zastosowań zewnętrznych.
6.13.2
COKÓŁ WEWNĘTRZNY:
• Listwy przyścienne wykładzin z PCV – do demontaŜu.
• Wywinięcia posadzki pcv na ściany na wys 10cm,
• Listwy drewniane profilowane wys. 5cm – do demontaŜu
B. PROJEKTOWANE:
B. 6.13.2
6.14
COKÓŁ WEWNĘTRZNY:
• Projektowany cokół biegów klatki schodowej wykonać z płytek ceramicznych
kamieniopodobnych zgodnych z materiałem stopnic,
• Dla posadzek ceramicznych cokół z płytek ceramicznych wysokości 10cm
wykonany z materiału zgodnego z posadzką,
• Dla posadzek drewnianych listwa drewniana dębowa wysokości 10cm prosta
mocowana do ścian za pomocą zaczepów,
WENTYLACJA:
6.14.1
WENTYLACJA GRAWITACYJNA:
A. STAN ISTNIEJACY:
•
Kanały wywiewne prowadzone w prefabrykowanej płycie ściennej czynne tylko niektóre
•
Kanały wywiewne 14x27cm pierwotne murowane wyprowadzone ponad dach,
•
nawiewy nieszczelną stolarką i kratkami wentylacyjnymi umieszczonymi w drzwiach
pomieszczeń.
B. PROJEKTOWANE:
Na podstawie wizji lokalnej i pomiarów inwentaryzacyjnych ustalono przebieg
pionów tylko dla części istniejących kominów.
Dla części kominów w piony wentylacyjne wprowadza się kanały wewnętrzne
ø150mm wykonane z rur SPIRO
Nowoprojektowane kominy zlokalizowano w miejscu istniejących kominów.
•kanały zamknięte kratkami Ŝaluzjowymi
tel/fax 0 ( 33 ) 81 66 397
16
187/18/2009/10-A
KAPPA_GM_S.C.
6.14.2
Zapewniono wentylację grawitacyjną pomieszczeń gdzie moŜliwe.
Projektowane przewody wentylacyjne wykonać zgodnie z lokalizacją na rysunkach
rzutów. Wentylację pomieszczeń prowadzić od poziomu sufitu.
Ponad dachem kominy murować z cegły pełnej, tynkować w kolorze wg rysunków
elewacji. Kominy dobudowane wyprowadzić ponad dach zgodnie z przepisami i
rysunkami elewacji.
• nawiewy stolarką ze skrzydłami rozwieralno-uchylnymi i kratkami
2
wentylacyjnymi umieszczonymi w drzwiach pomieszczeń o pow 0,022m
• projektowane kanały wywiewne wyprowadzić ponad dach,
• Na wlotach wentylacji zamontować kratki lub anemostaty, a w celu
mechanicznego wspomagania wentylacji (pom. sanitarne) – wentylatory
kanałowe załączane z oświetleniem.
WENTYLACJA MECHANICZNA:
A. STAN ISTNIEJACY:
•
Nieczyna w sali konferencyjnej
B. PROJEKTOWANE:
wg osobnego opracowania branŜowego.
Dotyczy : piwnic, pomieszczenia dziennika podawczego, pom. ochrony,
sekretariatu parteru, toalet na wszystkich kondygnacjach, sali konferencyjnej,
pomieszczeń III piętra i IV piętra gdzie ze względu na brak ciągu wymagane.
6.15
KOMINY:
A. STAN ISTNIEJACY:
•
kominy pierwotne murowane z cegły, tynkowane z czapami betonowymi, czapy z
kapinosem,
B. PROJEKTOWANE:
W przypadku kolizji kominów z elementami konstrukcji dachu naleŜy
skontaktować się z projektantem!
• Kominy istniejące tynkować,
• Projektowane kominy murować z cegły pełnej na zaprawie cementowej,
wykonać czapy betonowe, tynkować z wykształtowaniem kapinosów,
• Fartuchy z blachy ocynkowanej patrz obróbki blacharskie.
6.16
KLIMATYZACJA:
A. STAN ISTNIEJACY:
•
Naścienne klimatyzatory dobrane do gabarytów pomieszczeń gdzie zlokalizowano.
B. PROJEKTOWANE:
Wg osobnego opracowania branŜowego.
Cały budynek klimatyzowany.
6.17
POKRYCIE DACHOWE:
A. STAN ISTNIEJACY:
Pokrycie dachowe papa w arkuszach na lepiku miejscami nieszczelne – stan średni i zły, do
rozbiórki.
B. PROJEKTOWANE:
• Dach istniejący i projektowany nad salą konferencyjną: pokrycie połaci
projektowanych 2xpapą termozgrzewalną, podkładowa bez posypki,
wierzchnia z posypką, warstwa pokrycia grubości 5 mm o elastyczności do –36
st C, wytrzymałość na temperaturę do +120 st.C, Papa wierzchniego krycia,
modyfikowana, FIREWALL atestowana. Papa podkładowa, termozgrzewalna,
na włókninie poliestrowej – system Icopal lub równowaŜny,
tel/fax 0 ( 33 ) 81 66 397
17
187/18/2009/10-A
KAPPA_GM_S.C.
• Dach projektowany nad czytelną: pokrycie połaci projektowanych 2xpapą
termozgrzewalną, podkładowa bez posypki, wierzchnia z posypką, warstwa
pokrycia grubości 5 mm o elastyczności do –36 st C, wytrzymałość na
temperaturę do +120 st.C, Papa wierzchniego krycia, modyfikowana. Papa
podkładowa, termozgrzewalna, na włókninie poliestrowej – system Icopal lub
równowaŜny,
• Dach szklony na konstrukcji w systemie MB-SR50HI lub równowaŜny zgodny z
ścianą osłonową
6.18
AKCESORIA DACHOWE:
A. STAN ISTNIEJACY:
Śniegołapów brak, kołnierze kominiarskie blaszane nieszczelne, ław kominiarskich brak–
wszystkie akcesoria do rozbiórki
B. PROJEKTOWANE:
•
•
6.19
Śniegołapów nie projektuje się ze względu na małe nachylenie połaci,
ław kominiarskich nie projektuje się ze względu na małe nachylenie połaci i
dostępność kominów z płąszczyzny dachu
OBRÓBKI:
A. STAN ISTNIEJACY:
Obróbki blacharskie i dekarskie z blachy ocynkowanej, rozlutowane, nieciągłe – stan zły.
B. PROJEKTOWANE:
•
6.20
Obróbki blacharskie i dekarskie z blachy powlekanej grubości 0,55mm,
łączone na rąbek leŜący.
ODWODNIENIE:
A. STAN ISTNIEJACY:
•
•
Rynny z blachy ocynkowanej φ150, φ120, φ110, – stan średni, do demontaŜu,
Rury spustowe blaszane ocynkowane – stan średni, do demontaŜu.
B. PROJEKTOWANE:
SPRAWDZIĆ PRZEBIEG, SZCZELNOŚĆ I DROśNOŚĆ INSTALACJI
DESZCZOWEJ PODZIEMNEJ!
• w elewacjach projektowane rynny PCV φ110,
• w elewacjach podwórzowych projektowane rury spustowe φ110 PCV,
INSTALACJA PODGRZEWANA ELEKTRYCZNIE.
6.21
IZOLACJE:
6.21.1
IZOLACJA PRZECIWWILGOCIOWA:
A. STAN ISTNIEJACY:
• patrz Inwentaryzacja, brak. danych, nie wykonano odkrywek
B. PROJEKTOWANE:
B. 6.21.1
IZOLACJA PRZECIWWILGOCIOWA:
• IZOLACJA POWŁOKOWA PIONOWA i POZIOMA
Izolacja powłokowa- np. Superflex 10 firmy Deitermann lub równowaŜny powinna stanowić membranę na bazie środków bitumicznych lub asfaltokauczukowych. Powierzchnia przygotowana pod izolację musi być sucha, gładka,
czysta, odtłuszczona i wolna od luźnych cząstek mineralnych.
Powierzchnia betonowa powinna być najpierw zagruntowana. Powierzchnia muru
powinna być wyrównana zaprawą cementową i zagruntowana. Izolacja powinna
zostać wykonana jako wodoszczelna, trwale elastyczna, nakładana na
przygotowane (wyrównane) powierzchnie.
Powłoka, kiedy wyschnie musi mieć grubość zgodnie z danymi producenta
zastosowanego materiału, być ciągła, pokrywać całkowicie całą powierzchnię
ściany do wysokości około 50 cm powyŜej poziomu gruntu.
tel/fax 0 ( 33 ) 81 66 397
18
187/18/2009/10-A
KAPPA_GM_S.C.
6.21.2
Środki bitumiczne na gorąco (lepik asfaltowy, lepik smołowy, asfalt lub
równowaŜne) mogą być stosowane, kiedy temperatura powietrza na zewnątrz
o
o
wynosi powyŜej 5 C, środki na zimno (abizol lub równowaŜne) powyŜej 10 C.
Na izolacji powłokowej ścian piwnicznych naleŜy dodatkowo przymocować od
zewnątrz membranę izolacyjną kubełkową - np. typu Fondaline
Zarówno poziome jak i pionowe izolacje przeciwwilgociowe powinny być
tego samego typu, aby wytworzyć ciągłą powłokę.
IZOLACJA TERMICZNA:
A. STAN ISTNIEJACY:
•
•
•
Ocieplenia ścian zewnętrznych styropianem grubości 4cm, miejscowo brak,
Ocieplenia dachu płytami z wełny LAMELLA grubość warstwy 6cm,
Ocieplenie posadzek brak danych, nie wykonano odkrywek,
B. PROJEKTOWANE:
B. 6.21.2
6.21.3
IZOLACJA TERMICZNA:
• Styropian elewacyjny o gęstości 12kg/m3 w płytach o grubościach 2, 3 i 5cm
układany mijankowo zgodnie z grubością warstw ocieplających dla
poszczególnych ścian,
• Styrodur konstrukcyjny dla ścian piwnic,
• Wełna mineralna typu Stropoterm lub równowaŜny, wartość λ 0,040 W/Km o
gęstości 120kg/m3 warstwą grubości 5cm dla posadzek i 20cm dla dachu nad
salą konferencyjną i czytelnią,
• Styrodur konstrukcyjny dla posadzek na gruncie
• granulat z wełny mineralnej w technologii nadmuchu
IZOLACJA AKUSTYCZNA:
A. STAN ISTNIEJACY:
• brak.
B. PROJEKTOWANE:
B. 6.21.3
6.22.
IZOLACJA AKUSTYCZNA:
• w ściankach działowych gipskartonowych warstwą 75mm o gęstości 80kg/m3
zabezpieczająca dla 54dB.
• Wełna mineralna granulowana w posadzkach zabezpieczająca dla 54dB.
DYLATACJE:
A. STAN ISTNIEJACY:
Patrz Inwentaryzacja, brak danych
B. PROJEKTOWANE:
W miejscach występowania dylatacji ubytki wypełnienia uzupełnić materiałem trwale
plastycznym, dla posadzek zamontować listwy dylatacyjne w poziomie posadzki, dla ścian
wykonać nacięcia w tynku.
6.23
SUFITY POSWIESZONE:
A. STAN ISTNIEJACY:
•
•
•
Sufity podwieszone typu termatex - do demontaŜu
Sufity podwieszone panelowe – do demontaŜu,
Sufity lustrzane – do demontaŜu
B. PROJEKTOWANE:
B. 6.23
SUFITY :
• Sufity z płyt gipsowo-kartonowych GKBI wodoodpornych 1x12,5mm na stelaŜu
stalowym mocowanym do konstrukcji stropu, kolor RAL 9001,
• Sufity z płyt gipsowo-kartonowych GKF1x12,5mm na stelaŜu stalowym
mocowanym do konstrukcji stropu, kolor RAL 9001,
• Sufity napinane.
6.24
ZABEZPIECZENIA :
A. STAN ISTNIEJACY:
6.24.1
PRZED KOROZJĄ BIOLOGICZNĄ:
Brak danych
tel/fax 0 ( 33 ) 81 66 397
19
187/18/2009/10-A
KAPPA_GM_S.C.
6.24.2
6.24.3
PPOś:
Brak danych
ANTYKOROZYJNE:
Malowanie farbami olejnymi- stan dobry
B. PROJEKTOWANE:
B. 6.24.1
B. 6.24.2
B. 6.24.3
6.25
PRZED KOROZJĄ BIOLOGICZNĄ:
Usunąć przyczyny zawilgocenia oraz osuszyć ściany piwnic.
Do składu farb do wymalowań wewnętrznych dodać składnik Mykotax
3
0,125kg/dcm farby emulsyjnej.
PPOś:
Wszystkie nieosłonięte elementy stalowe zabezpieczyć do wymaganej klasy
odporności ogniowej malowaniem przy uŜyciu środków z atestem ppoŜ.
Projektowane ramy stalowe obudować płytami GKF 2x GRUBA 4cm.
ANTYKOROZYJNE:
Elementy stalowe naleŜy zabezpieczyć farbami ftalowymi ogólnodostępnymi z
zastosowaniem farby podkładowej odpowiedniej do nawierzchniowej.
WYPOSAśENIE:
A. STAN ISTNIEJACY:
6.25.1
6.25.2
6.25.3
POMIESZCZENIA HIG.-SANIT.:
• Ceramika łazienkowa – stan średni, do demontaŜu,
• Armatura – stan średni, do demontaŜu,
• Akcesoria –PCV naścienne, do demontaŜu,
KLATKA SCHODOW:
• Kabina dźwigu urządzenia maszynowni - do demontaŜu,
WĘZEŁ CO:
• Istniejące wyposaŜenie do zachowania
• Kratka ściekowa,
• Złączka do węŜa,
B. PROJEKTOWANE:
B. 6.25.1
B. 6.25.2
POMIESZCZENIA HIG.-SANIT.:
• Ceramika łazienkowa – Koło, Cersanit lub równowaŜne,
• Armatura łazienkowa oszczędna w zuŜyciu wody,
• Akcesoria –typu Meridia, naścienne i podtynkowe lub równowaŜne,
KLATKA SCHODOWA
• dźwig osobowy typowy o wymiarach kabiny 1100x1400mm,
Szyby windowe i maszynownie będą wykonane zgodnie z następującymi normami:
PN –82/M-45027 i PN/EN 81.2.
Osobowa winda, nośność – 625 kg/ 6osób
Prędkość – 0.5 m/s
Wymiary wewnętrzne szybu - 1400 x 1700,
Kabina nieprzelotowa
5 przystanków,
wysokość wznoszenia 13,95m
podszybie 1400mm,
nadszybie 3500 mm,,
maszynownia dolna,
napęd elektryczny lub hydrauliczny,
moc silnika 30 kW,
sterowanie mikroprocesorowe
B. 6.25.3
WĘZEŁ C.O.
Istniejące wyposaŜenie
• Złączka do węŜa,
• Kratka ściekowa
tel/fax 0 ( 33 ) 81 66 397
20
187/18/2009/10-A
KAPPA_GM_S.C.
7.
INSTALACJE
7.1
7.2
7.3
7.4
7.5
7.6
7.6a
7.7
7.8
7.9
7.10
7.11
7.12
7.13
8.
INSTALACJA ELEKTRYCZNA:
Prowadzona podtynkowo oprawy i galanteria wg opracowania branŜowego
wykonawczego.
INSTALACJA OŚWIETLENIA EWAKUACYJNEGO:
Okablowanie prowadzone podtynkowo oprawy wg opracowania branŜowego.
INSTALACJA TELETECHNICZNA:
Okablowanie prowadzone podtynkowo osprzęt i galanteria wg opracowania
branŜowego wykonawczego.
INSTALACJA ALARMOWA:
Okablowanie prowadzone podtynkowo, czujki wg opracowania branŜowego
wykonawczego.
INSTALACJA MONITORINGU:
Okablowanie prowadzone podtynkowo, kamery wg opracowania branŜowego
wykonawczego.
INSTALACJA SYGNALIZACJI PPOś:
Okablowanie prowadzone podtynkowo, czujki wg opracowania branŜowego
wykonawczego.
INSTALACJA ODDYMIANIA:
Okna oddymiające sterowanie ręczne i elektryczne, uruchamianie na kaŜdej
kondygnacji; galanteria wg opracowania branŜowego wykonawczego.
INSTALACJA WOD.-KAN.:
Cuw z przepływowych podgrzewaczy wody zlokalizowanych bezpośrednio przy
baterii czerpalnej, woda zimna z istniejącego przyłacza wodociągowego.
Wewnętrzne instalacje prowadzone w bruzdach ścian podtynkowo.
Instalacja sanitarna - rurarz PCV – wpięta w istniejące przyłącze do sieci miejskiej
INSTALACJA DESZCZOWA:
Rurarzem o lokalizacji zgodnej z istniejącym wpięta w instalację podziemną
istniejącą.
INSTALACJA GAZOWA:
Brak.
INSTALACJA CO:
Zasilana z węzła cieplnego w piwnicy, korkta lokalizacji grzejników wg
opracowania branŜowego.
INSTALACJA WENTYLACJI MECHANICZNEJ:
Wg osobnego opracowania branŜowego, dla pomieszczeń gdzie wymagane,
prowadzona szybem technologicznym i powyŜej sufitów podwieszonych.
INSTALACJA KLIMATYZACJI:
Instalacja dla całego budynku, prowadzona podtynkowo i powyŜej sufitów
podwieszonych, jednostki zewnętrzne zlokalizowane na dachu nad III piętrem.
Wg opracowania branŜowego.
INSTALACJA ODGROMOWA:
Prowadzona podtynkowo zgodna z lokalizacją w stanie istniejącym.
OBIEKTY DO ROZBIÓRKI:
8.1
8.2
8.3
OPIS LOKALIZACJI:
Zabudowę podwórza stanowi budynek blokujący wjazd usytuowany w granicy
działki i powiązany z murem ogrodzenia.
FUNKCJA:
Śmietnik.
FORMA:
Jest to obiekty jednokondygnacyjny, o ścianach murowanych z cegły –
niewieńczonych, w naroŜach i w murze ogrodzenia zamocowano słupki stalowe
stanowiące konstrukcja wsporczą dachu z blachy falistej.
tel/fax 0 ( 33 ) 81 66 397
21
187/18/2009/10-A
KAPPA_GM_S.C.
8.4
8.3
8.4
DANE TECHNICZNE:
2
• Pow.uzytkowa: 9,46m (ca 4,73x 2,00m)
• wysokość: 2,80m
• nachylenie połaci: 5%
2
• pow. zabudowy razem 12,26m
OPIS SPOSOBU PROWADZENIA ROBÓT:
Przeznaczone do rozebrania ściany to północna i wschodnia.
• Przed przystąpieniem do robót rozbiórkowych wykonać zabezpieczenie ściany
muru granicznego,
• Prace rozbiórkowe prowadzić w kolejności
od pokrycia połaci do
fundamentów.
• Elementy
konstrukcyjne dachu (stalowe) wyciąć w licu ściany muru
granicznego,
• Mur rozbierać od góry,
• Ewentualne fundamenty rozbierać przy wykonywaniu przezbrojenia terenu,
SCHEMAT ROZMIESZCZENIA:
ELEWACJA WSCH 1:50
RZUT PARTERU 1:50
skala1:500
tel/fax 0 ( 33 ) 81 66 397
22
187/18/2009/10-A
KAPPA_GM_S.C.
9
UWAGI KOŃCOWE:
• Wszystkie wymiary sprawdzać na budowie
• Dla realizacji prac objętych dokumentacja naleŜy wykonać pełnobranŜową
•
•
•
•
•
dokumentację wykonawczą.
Wszelkie roboty prowadzić zgodnie z "Warunkami technicznymi wykonawstwa
i odbioru robót" zasadami sztuki budowlanej oraz przepisami bhp , pod
nadzorem osoby uprawnionej, po uzyskaniu pozwolenia na budowę.
Do wykonania prac zgodnie z niniejszą dokumentacja naleŜy stosować
elementy i materiały posiadające wymagane przepisami atesty i świadectwa.
Sporządzić i zatwierdzić projekt organizacji robót i zagospodarowania placu
budowy oraz szczegółowy harmonogram prac
Prace remontowe muszą być wykonywane przez wyspecjalizowana firmę
budowlaną posiadającą odpowiednie doświadczenie.
Ze względu na prowadzenie prac w budynku o konstrukcji prefabrykowanej
naleŜy zachować szczególną ostroŜność w czasie prac rozbiórkowych.
Wszelkie wątpliwości powstałe przy wykonywaniu prac będących tematem
niniejszego opracowania naleŜy wyjaśniać z nadzorem autorskim.
listopad 2008
ZESTAWIENIE POMIESZCZEŃ KONDYGNACJE:
ZESTAWIENIE POMIESZCZEŃ PIWNIC
kond ozn
P 01
P 01a
P 02
P 03
P 04
P 05
P 06
P 07
P 08
P 09
P 10
P 11
P 12
P 13
P 14
P 15
P 16
P 17
P 18
P 19
P 20
P 21
P 22
funkcja
KL.SCHODOWA
DŹWIG
WENTYLATORNIA
WYMIENNIK CO
POM.PORZ.
ROZDZIELNIA
KORYTARZ
UPS
UPS
ARCHIWUM
ARCHIWUM
SALA VIDEO-KONC
KORYTARZ
MAGAZYN
POKÓJ PRZESŁ.
POKÓJ.PRZESŁ
MAGAZYN
PRZEDSIONEK
MAGAZYN
MAGAZYN
IZBA ZATRZYMAŃ
WC
WC
PIWNICA RAZEM
pow.uŜytkowa wysokość
22,96 m2 śr
3,09 m2
31,25 m2 śr
5,44 m2
5,01 m2
3,86 m2 śr
20,69 m2
15,67 m2
7,26 m2
25,64 m2
26,44 m2
12,95 m2
24,67 m2
12,94 m2
12,95 m2
12,94 m2
25,64 m2
3,53 m2
14,01 m2
15,50 m2
29,65 m2
1,85 m2
1,86 m2
335,80 m2
2,92 m
2,51 m
2,25 m
2,95 m
2,95 m
2,85 m
2,55 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
2,55 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
kubatura
67,05 m3
7,76 m3
70,31 m3
16,05 m3
14,78 m3
11,01 m3
52,75 m3
47,79 m3
22,15 m3
78,20 m3
80,64 m3
39,50 m3
62,90 m3
39,47 m3
39,50 m3
39,47 m3
78,20 m3
10,77 m3
42,73 m3
47,28 m3
90,43 m3
5,64 m3
5,67 m3
posadzka
pł.ceram
pos.cem
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceam
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
sufit podw
pł.GKF
pł.GKF
-
794,09 m3
tel/fax 0 ( 33 ) 81 66 397
obsada
-
23
12 os
3 os
15 os
187/18/2009/10-A
KAPPA_GM_S.C.
ZESTAWIENIE POMIESZCZEŃ PARTERU
kond ozn funkcja
01
02
03
04
05
06
0 6a
07
08
09
0 10
0 11
0 12
0 13
0 14
0 15
0 16
0 17
0 18
0 19
0 20
0 21
0 22
0 23
0 24
0 25
WIATROŁAP
DZ.PODAWCZY
POK.OCHRONY
HALL
WC NPSPR
KL.SCHODOWA
DŹWIG
KORYTARZ
KL.SCHODOWA
WC MĘSKI
WC KOBIET
POK.ŚNIADAŃ
KSERO
POK.BIUROWY
WIATROŁAP
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
KSERO
SEKRTERIAT
PARTER RAZEM
kubatura
3,54 m2
2,55 m
68,18 m2
3,25 m
9,27 m2
2,60 m
8,94 m2
2,90 m
4,98 m2
2,55 m
14,97 m2 śr 2,85 m
0,00 m2
18,80 m
53,42 m2
2,70 m
6,15 m2 śr 3,08
1,96 m2
2,55 m
1,96 m2
2,55 m
7,62 m2
2,55 m
5,15 m2
3,14 m
12,83 m2
3,14 m
5,44 m2
2,70 m
12,78 m2
3,14 m
12,04 m2
3,14 m
12,31 m2
3,14 m
12,22 m2
3,14 m
12,57 m2
3,14 m
11,95 m2
3,14 m
12,04 m2
3,14 m
12,57 m2
3,14 m
16,84 m2
3,14 m
4,37 m2
3,14 m
52,73 m2
3,14 m
376,83 m2
9,03 m3
221,59 m3
24,09 m3
25,91 m3
12,69 m3
51,23 m3
0,00 m3
144,23 m3
18,95 m3
4,99 m3
4,99 m3
19,44 m3
16,17 m3
40,29 m3
14,69 m3
40,12 m3
37,81 m3
38,65 m3
38,36 m3
39,48 m3
37,53 m3
37,81 m3
39,48 m3
52,89 m3
13,72 m3
165,57 m3
posadzka
sufit podw
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
napinany
napinany
pł.GK
napinany
pł.GKMB
pł.GKF
pł.GKF
pł.GKMB
pł.GKMB
pł.GKMB
pł.GKF
-
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
parkiet
pł.ceram
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
1 149,70 m3
obsada
3 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
2 os
6 os
22 os
ZESTAWIENIE POMIESZCZEŃ 1 PIĘTRA
kond ozn
1 00
1 00a
1 01
1 02
1 03
1 04
1 05
1 06
1 07
1 08
1 09
1 10
1 11
1 12
1 13
1 14
1 15
1 16
funkcja
KL.SCHODOWA
DŹWIG
KORYTARZ
ŁAZIENKA
POK.ŚNIADAŃ
KSERO
SEKRETARIAT
POK.BIUROWY
POK.BIUROWY
PRZEDSIONEK
POK.BIUROWY
PRZEDSIONEK
POK.BIUROWY
KORYTARZ
CZYTELNIA
KANCELARIA
POM.SA
SEKRETARIAT
24,96 m2 śr 2,85 m
0,00 m2
18,80 m
26,22 m2
2,55 m
4,73 m2
2,55 m
10,44 m2
2,55 m
4,79 m2
2,55 m
27,04 m2
3,14 m
25,13 m2
3,14 m
25,04 m2
3,14 m
7,33 m2
3,14 m
11,99 m2
3,14 m
5,27 m2
3,14 m
11,97 m2
3,14 m
4,50 m2
3,14 m
8,87 m2
3,14 m
16,34 m2
3,14 m
2,19 m2
3,14 m
16,37 m2
3,14 m
kubatura
68,70 m3
0,00 m3
66,87 m3
12,07 m3
26,63 m3
12,20 m3
84,90 m3
78,90 m3
78,62 m3
23,01 m3
37,66 m3
16,56 m3
37,59 m3
14,12 m3
27,84 m3
51,30 m3
6,89 m3
51,41 m3
posadzka
sufit podw
pł.ceram
pł.GKF
pł.GKMB
pł.GKMB
pł.GKF
-
pł.ceram
pł.ceram
pł.ceram
pł.ceram
parkiet
parkiet
parkiet
pł.ceram
parkiet
pł.ceram
parkiet
parkiet
parkiet
parkiet
pł.ceram
parkiet
tel/fax 0 ( 33 ) 81 66 397
24
obsada
2 os
1 os
1 os
3 os
1 os
2 os
2 os
1 os
187/18/2009/10-A
KAPPA_GM_S.C.
1 17
1 18
1 19
1 20
1 21
1 22
POK.BIUROWY
SERWER
POK.BIUROWY
WC KOBIET
WC MĘSKI
SALA KONFERENC
I
PIĘTRO RAZEM
24,29 m2
8,40 m2
16,26 m2
3,40 m2
6,38 m2
74,63 m2
3,14 m
3,14 m
3,14 m
2,50 m
2,50 m
3,15 m
366,53 m2
76,28 m3
26,37 m3
51,06 m3
8,49 m3
15,94 m3
235,09 m3
parkiet
pł.ceram
parkiet
pł.ceram
pł.ceram
parkiet
pł.GKMB
pł.GKMB
napinany
1 108,50 m3
funkcja
2 00
2 00a
2 01
2 02
2 03
2 04
2 05
2 06
2 07
2 08
2 09
2 10
2 11
2 12
2 13
2 14
2 15
2 16
2 17
2 18
KL.SCHODOWA
DŹWIG
KORYTARZ
KSERO
POK.ŚNIADAŃ
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
WC KOBIET
WC MĘSKI
II
PIĘTRO RAZEM
17,97 m2 śr 2,85 m
0,00 m2
18,80 m
51,92 m2
2,55 m
5,44 m2
3,14 m
9,74 m2
2,55 m
12,32 m2
3,14 m
12,30 m2
3,14 m
12,27 m2
3,14 m
12,25 m2
3,14 m
12,27 m2
3,14 m
12,26 m2
3,14 m
12,27 m2
3,14 m
12,25 m2
3,14 m
12,30 m2
3,14 m
12,32 m2
3,14 m
33,68 m2
3,14 m
16,37 m2
3,14 m
16,49 m2
3,14 m
9,90 m2
2,55 m
6,82 m2
2,55 m
291,12 m2
kubatura
51,23 m3
0,00 m3
132,40 m3
17,08 m3
24,83 m3
38,68 m3
38,61 m3
38,53 m3
38,48 m3
38,51 m3
38,49 m3
38,54 m3
38,47 m3
38,61 m3
38,67 m3
105,75 m3
51,41 m3
51,78 m3
25,24 m3
17,39 m3
posadzka
sufit podw
pł.ceram
pł.GKF
pł.GKMB
pł.GKMB
pł.GKMB
pł.GKMB
pł.ceram
pł.ceram
pł.ceram
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
pł.ceram
pł.ceram
862,70 m3
obsada
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
4 os
2 os
2 os
18 os
kond ozn funkcja
3 00
3 00a
3 01
3 02
3 03
3 04
3 05
3 06
3 07
3 08
3 09
3 10
3 11
3 12
3 13
3 14
KL.SCHODOWA
DŹWIG
KORYTARZ
KSERO
POK.SOCJALNY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
KSERO
POK.BIUROWY
18,00 m2 śr 2,85 m
0,00 m2
18,80 m
45,66 m2
2,55 m
4,90 m2
3,14 m
10,28 m2
2,55 m
12,32 m2
3,14 m
12,30 m2
3,14 m
12,27 m2
3,14 m
12,25 m2
3,14 m
25,04 m2
3,14 m
12,27 m2
3,14 m
12,25 m2
3,14 m
25,13 m2
3,14 m
33,68 m2
3,14 m
6,09 m2
3,14 m
16,31 m2
3,14 m
kubatura
51,30 m3
0,00 m3
116,43 m3
15,37 m3
26,22 m3
38,68 m3
38,61 m3
38,53 m3
38,48 m3
78,62 m3
38,54 m3
38,47 m3
78,90 m3
105,75 m3
19,12 m3
51,23 m3
posadzka
1 os
49 os
18 os
kond ozn
4 os
sufit podw
pł.ceram pł.GKF
pł.ceram pł.GKMB
pł.ceram pł.GKMB
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
-
obsada
pł.ceram
tel/fax 0 ( 33 ) 81 66 397
2 os
2 os
1 os
1 os
3 os
1 os
2 os
3 os
4 os
1 os
25
187/18/2009/10-A
KAPPA_GM_S.C.
3 15 POK.BIUROWY
3 16 WC KOBIET
3 17 WC MĘSKI
III
16,55 m2
9,85 m2
6,82 m2
PIĘTRO RAZEM
3,14 m
2,55 m
2,55 m
291,97 m2
51,97 m3 parkiet
25,13 m3 pł.ceram pł.GKMB
17,39 m3 pł.ceram pł.GKMB
868,72 m3
1 os
21 os
kond ozn funkcja
4 00 KL.SCHODOWA
4 01 POM.GOSP
4 02 CZYTELNIA
IV PIĘTRO RAZEM
kubatura
posadzka
9,18 m2 śr 3,54 m
2,51 m2 śr 2,95 m
62,00 m2
3,00 m
51,30 m3 pł.ceram
7,39 m3 pł.ceram
186,00
parkiet
73,69 m2
244,70 m3
sufit podw obsada
GKF
GKF
7 os
7 os
ZESTAWIENIE KONDYGNACJI
kond ozn funkcja
pow.uŜytkowa
PIWNICA RAZEM
PARTER RAZEM
I PIĘTRO RAZEM
II PIĘTRO RAZEM
III PIĘTRO RAZEM
IV PIĘTRO RAZEM
RAZEM
kubatura
obsada
335,80 m2
376,83 m2
366,53 m2
291,12 m2
291,97 m2
73,69 m2
794,09 m3
1 149,70 m3
1 108,50 m3
862,70 m3
868,72 m3
244,70 m3
15 os
21 os
67 os
18 os
21 os
7 os
1735,94 m2
5 028,42 m3
149 os
ZESTAWIENIE POMIESZCZEŃ FUNKCJA:
KOMUNIKACJA
kond
ozn
P 01
P 01a
P 06
P 12
P 17
funkcja
KL.SCHODOWA
DŹWIG
KORYTARZ
KORYTARZ
PRZEDSIONEK
PIWNICA RAZEM
pow.uŜytkowa
wysokość
22,96 m2 śr
3,09 m2
20,69 m2
24,67 m2
3,53 m2
71,40 m2
2,92 m
2,51 m
2,55 m
2,55 m
3,05 m
kubatura
67,05 m3
7,76 m3
52,75 m3
62,90 m3
10,77 m3
115,64 m3
posadzka
sufit podw
pł.ceram
pos.cem
pł.ceram pł.GKF
pł.ceram pł.GKF
pł.ceram -
obsada
0 os
kond
ozn
01
04
06
0 6a
07
08
0 14
funkcja
WIATROŁAP
HALL
KL.SCHODOWA
DŹWIG
KORYTARZ
KL.SCHODOWA
WIATROŁAP
PARTER RAZEM
pow.uŜytkowa
wysokość
kubatura
3,54 m2
2,55 m
9,03 m3
8,94 m2
2,90 m 25,91 m3
14,97 m2 śr 2,85 m 51,23 m3
0,00 m2
18,80 m
0,00 m3
53,42 m2
2,70 m 144,23 m3
6,15 m2 śr 3,08
18,95 m3
5,44 m2
2,70 m 14,69 m3
92,46 m2
264,04 m3
posadzka
sufit podw
obsada
pł.ceram napinany
pł.ceram napinany
pł.ceram
pł.ceram pł.GKF
pł.ceram pł.GKF
pł.ceram
-
tel/fax 0 ( 33 ) 81 66 397
0 os
26
187/18/2009/10-A
KAPPA_GM_S.C.
kond ozn
1 00
1 00a
1 01
1 08
1 10
1 12
I
funkcja
KL.SCHODOWA
DŹWIG
KORYTARZ
PRZEDSIONEK
PRZEDSIONEK
KORYTARZ
PIĘTRO RAZEM
pow.uŜytkowa
wysokość
kubatura
24,96 m2 śr 2,85 m
0,00 m2
18,80 m
26,22 m2
2,55 m
7,33 m2
3,14 m
5,27 m2
3,14 m
4,50 m2
3,14 m
68,28 m2
68,70 m3
0,00 m3
66,87 m3
23,01 m3
16,56 m3
14,12 m3
189,26 m3
posadzka
sufit podw obsada
pł.ceram
pł.ceram pł.GKF
pł.ceram
pł.ceram
parkiet
0 os
kond ozn
2 00
2 00a
2 01
II
funkcja
KL.SCHODOWA
DŹWIG
KORYTARZ
PIĘTRO RAZEM
pow.uŜytkowa
wysokość
kubatura
17,97 m2 śr 2,85 m
0,00 m2
18,80 m
51,92 m2
2,55 m
69,89 m2
posadzka
sufit podw obsada
51,23 m3 pł.ceram
0,00 m3
132,40 m3 pł.ceram pł.GKF
183,63 m3
0 os
kond ozn
3 00
3 00a
3 01
III
funkcja
KL.SCHODOWA
DŹWIG
KORYTARZ
PIĘTRO RAZEM
pow.uŜytkowa
wysokość
kubatura
posadzka
sufit podw obsada
18,00 m2 śr 2,85 m
51,30 m3 pł.ceram
0,00 m2
18,80 m
0,00 m3
45,66 m2
2,55 m 116,43 m3 pł.ceram pł.GKF
63,65 m2
167,732 m3
0 os
kond ozn
4 00
IV
funkcja
KL.SCHODOWA
PIĘTRO RAZEM
KOMUNIKACJA RAZEM
pow.uŜytkowa
wysokość
9,18 m2 śr
9,18 m2
kubatura
3,54 m
374,87 m2
posadzka
51,30 m3 pł.ceram
51,30 m3
sufit podw obsada
GKF
0 os
971,61 m3
0 os
FUNKCJA POMOCNICZA
kond
ozn funkcja
P 02
P 03
P 04
P 05
P 07
P 08
P 09
P 10
P 13
P 16
P 17
P 18
P 19
P 21
P 22
WENTYLATORNIA
WYMIENNIK CO
POM.PORZ.
ROZDZIELNIA
UPS
UPS
ARCHIWUM
ARCHIWUM
MAGAZYN
MAGAZYN
PRZEDSIONEK
MAGAZYN
MAGAZYN
WC
WC
PIWNICA RAZEM
pow.uŜytkowa
wysokość
31,25 m2 śr
5,44 m2
5,01 m2
3,86 m2 śr
15,67 m2
7,26 m2
25,64 m2
26,44 m2
12,94 m2
25,64 m2
3,53 m2
14,01 m2
15,50 m2
1,85 m2
1,86 m2
195,90 m2
2,25 m
2,95 m
2,95 m
2,85 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
3,05 m
kubatura
70,31 m3
16,05 m3
14,78 m3
11,01 m3
47,79 m3
22,15 m3
78,20 m3
80,64 m3
39,47 m3
78,20 m3
10,77 m3
42,73 m3
47,28 m3
5,64 m3
5,67 m3
posadzka
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceam
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
469,55 m3
tel/fax 0 ( 33 ) 81 66 397
sufit podw obsada
-
27
0 os
187/18/2009/10-A
KAPPA_GM_S.C.
kond
ozn
03
05
09
0 10
0 11
0 12
0 24
funkcja
POK.OCHRONY
WC NPSPR
WC MĘSKI
WC KOBIET
POK.ŚNIADAŃ
KSERO
KSERO
PARTER RAZEM
pow.uŜytkowa
wysokość
9,27 m2
4,98 m2
1,96 m2
1,96 m2
7,62 m2
5,15 m2
4,37 m2
35,30 m2
kubatura
2,60 m
2,55 m
2,55 m
2,55 m
2,55 m
3,14 m
3,14 m
24,09 m3
12,69 m3
4,99 m3
4,99 m3
19,44 m3
16,17 m3
13,72 m3
96,10 m3
posadzka
sufit podw
obsada
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
parkiet
pł.GK
pł.GKMB
pł.GKMB
pł.GKMB
pł.GKMB
-
1 os
1 os
kond
ozn
1 02
1 03
1 04
1 15
1 18
1 20
1 21
I
funkcja
ŁAZIENKA
POK.ŚNIADAŃ
KSERO
POM.SA
SERWER
WC KOBIET
WC MĘSKI
PIĘTRO RAZEM
pow.uŜytkowa
wysokość
4,73 m2
10,44 m2
4,79 m2
2,19 m2
8,40 m2
3,40 m2
6,38 m2
40,33 m2
kubatura
2,55 m
2,55 m
2,55 m
3,14 m
3,14 m
2,50 m
2,50 m
12,07 m3
26,63 m3
12,20 m3
6,89 m3
26,37 m3
8,49 m3
15,94 m3
108,60 m3
posadzka
sufit podw
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.GKMB
pł.GKMB
pł.GKF
pł.GKMB
pł.GKMB
obsada
0 os
kond
ozn
2 02
2 03
2 17
2 18
II
funkcja
KSERO
POK.ŚNIADAŃ
WC KOBIET
WC MĘSKI
PIĘTRO RAZEM
pow.uŜytkowa
wysokość
5,44 m2
9,74 m2
9,90 m2
6,82 m2
31,89 m2
kubatura
3,14 m
2,55 m
2,55 m
2,55 m
17,08 m3
24,83 m3
25,24 m3
17,39 m3
84,53 m3
posadzka
sufit podw
pł.ceram
pł.ceram
pł.ceram
pł.ceram
pł.GKMB
pł.GKMB
pł.GKMB
pł.GKMB
obsada
0 os
kond
ozn funkcja
3 02
3 03
3 13
3 16
3 17
III
KSERO
POK.ŚNIADAŃ
KSERO
WC KOBIET
WC MĘSKI
PIĘTRO RAZEM
pow.uŜytkowa
wysokość
4,90 m2
10,28 m2
6,09 m2
9,85 m2
6,82 m2
37,94 m2
3,14 m
2,55 m
3,14 m
2,55 m
2,55 m
kubatura
15,37 m3
26,22 m3
19,12 m3
25,13 m3
17,39 m3
103,226 m3
posadzka
sufit podw
pł.ceram
pł.ceram
parkiet
pł.ceram
pł.ceram
pł.GKMB
pł.GKMB
pł.GKMB
pł.GKMB
obsada
0 os
kond
ozn funkcja
4 01 POM.GOSP
IV PIĘTRO RAZEM
POMOCNICZA RAZEM
pow.uŜytkowa
wysokość
2,51 m2 śr
2,51 m2
343,87 m2
2,95 m
kubatura
posadzka
7,39 m3 pł.ceram
7,39 m3
sufit podw
0 os
869,40 m3
tel/fax 0 ( 33 ) 81 66 397
obsada
-
1 os
28
187/18/2009/10-A
KAPPA_GM_S.C.
BIUROWA
kond ozn funkcja
P 11
P 14
P 15
P 20
SALA VIDEO-KONC
POKÓJ PRZESŁ.
POKÓJ.PRZESŁ
IZBA ZATRZYMAŃ
PIWNICA RAZEM
pow.uŜytkowa
12,95 m2
12,95 m2
12,94 m2
29,65 m2
68,49 m2
wysokość
3,05 m
3,05 m
3,05 m
3,05 m
kubatura
posadzka sufit podw
39,50 m3 pł.ceram
39,50 m3 pł.ceram
39,47 m3 pł.ceram
90,43 m3 pł.ceram
208,89 m3
-
obsada
12 os
3 os
15 os
kond ozn funkcja
02
0 13
0 15
0 16
0 17
0 18
0 19
0 20
0 21
0 22
0 23
0 25
DZ.PODAWCZY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
SEKRTERIAT
PARTER RAZEM
pow.uŜytkowa
68,18 m2
12,83 m2
12,78 m2
12,04 m2
12,31 m2
12,22 m2
12,57 m2
11,95 m2
12,04 m2
12,57 m2
16,84 m2
52,73 m2
249,07 m2
wysokość
3,25 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
kubatura
posadzka sufit podw
221,59 m3 pł.ceram napinany
40,29 m3 parkiet pł.GKF
40,12 m3 parkiet
37,81 m3 parkiet
38,65 m3 parkiet
38,36 m3 parkiet
39,48 m3 parkiet
37,53 m3 parkiet
37,81 m3 parkiet
39,48 m3 parkiet
52,89 m3 parkiet
165,57 m3 parkiet
789,57 m3
obsada
3 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
2 os
6 os
20 os
kond ozn funkcja
1 05
1 06
1 07
1 09
1 11
1 13
1 14
1 16
1 17
1 19
1 22
I
SEKRETARIAT
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
CZYTELNIA
KANCELARIA
SEKRETARIAT
POK.BIUROWY
POK.BIUROWY
SALA KONFERENC
PIĘTRO RAZEM
pow.uŜytkowa
27,04 m2
25,13 m2
25,04 m2
11,99 m2
11,97 m2
8,87 m2
16,34 m2
16,37 m2
24,29 m2
16,26 m2
74,63 m2
257,93 m2
wysokość
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,15 m
kubatura
84,90 m3
78,90 m3
78,62 m3
37,66 m3
37,59 m3
27,84 m3
51,30 m3
51,41 m3
76,28 m3
51,06 m3
235,09 m3
810,64 m3
posadzka sufit podw
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
napinany
obsada
2 os
1 os
1 os
3 os
1 os
2 os
2 os
1 os
4 os
1 os
49 os
67 os
kond ozn funkcja
2 04
2 05
2 06
2 07
2 08
2 09
2 10
2 11
2 12
2 13
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
pow.uŜytkowa
12,32 m2
12,30 m2
12,27 m2
12,25 m2
12,27 m2
12,26 m2
12,27 m2
12,25 m2
12,30 m2
12,32 m2
wysokość
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
kubatura
38,68 m3
38,61 m3
38,53 m3
38,48 m3
38,51 m3
38,49 m3
38,54 m3
38,47 m3
38,61 m3
38,67 m3
posadzka sufit podw
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
parkiet
tel/fax 0 ( 33 ) 81 66 397
-
obsada
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
1 os
29
187/18/2009/10-A
KAPPA_GM_S.C.
2 14
2 15
2 16
II
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
PIĘTRO RAZEM
33,68 m2
16,37 m2
16,49 m2
189,34 m2
3,14 m
3,14 m
3,14 m
105,75 m3 parkiet
51,41 m3 parkiet
51,78 m3 parkiet
594,53 m3
-
4 os
2 os
2 os
18 os
kond ozn funkcja
3 04
3 05
3 06
3 07
3 08
3 09
3 10
3 11
3 12
3 14
3 15
III
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
POK.BIUROWY
PIĘTRO RAZEM
pow.uŜytkowa
12,32 m2
12,30 m2
12,27 m2
12,25 m2
25,04 m2
12,27 m2
12,25 m2
25,13 m2
33,68 m2
16,31 m2
16,55 m2
190,37 m2
wysokość
kubatura
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
3,14 m
posadzka sufit podw
38,68 m3 parkiet
38,61 m3 parkiet
38,53 m3 parkiet
38,48 m3 parkiet
78,62 m3 parkiet
38,54 m3 parkiet
38,47 m3 parkiet
78,90 m3 parkiet
105,75 m3 parkiet
51,23 m3 parkiet
51,97 m3 parkiet
597,767 m3
-
obsada
2 os
2 os
1 os
1 os
3 os
1 os
2 os
3 os
4 os
1 os
1 os
21 os
kond ozn funkcja
4 02 CZYTELNIA
IV PIĘTRO RAZEM
BIUROWA RAZEM
funkcja
pow.uŜytkowa
62,00 m2
62,00 m2
1 017,20 m2
pow.uŜytkowa
wysokość
kubatura
3,00 m
posadzka sufit podw
186,00
parkiet
186,00 m3
obsada
GKF
7 os
7 os
3 187,41 m3
148 os
kubatura
udział
obsada
KOMUNIKACJA
374,87 m2
971,61 m3
21,6%
0 os
POMOCNICZA
343,87 m2
869,40 m3
19,8%
1 os
1 017,20 m2
3 187,41 m3
58,6%
148 os
1 735,94 m2
5 028,42 m3
100,0%
149 os
BIUROWA
RAZEM
opracował
listopad 2008
tel/fax 0 ( 33 ) 81 66 397
30

architektura - Prokuratura Okręgowa w Bielsku

Transkrypt

Podobne dokumenty

TANEX ceram

795 000 135 m2
