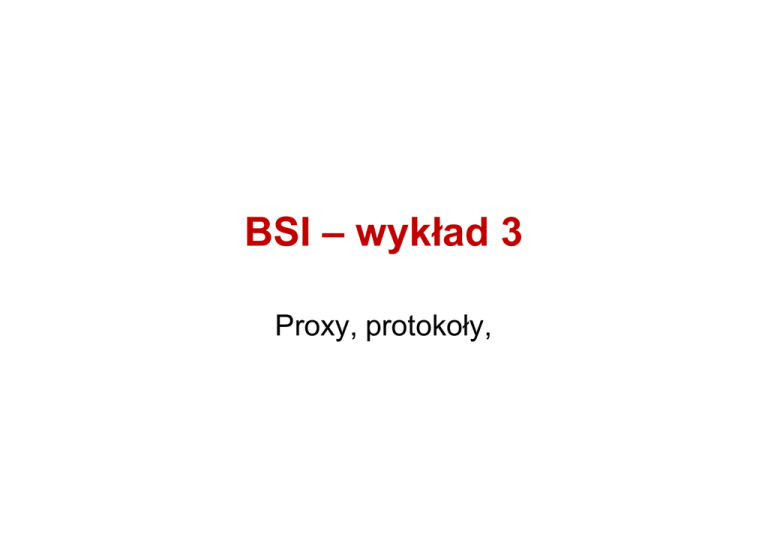

BSI – wykład 3
Proxy, protokoły,
Serwer pośredniczący (PROXY)
• Anonimowość w sieci?
• Poprzez serwer pośredniczący łączymy
się z siecią za pomocą specjalnego
oprogramowania
• Serwery pośredniczące mają za zadanie
przyśpieszyć proces ładowania się stron
www, poprzez trzymanie ich w pamięci.
Rodzaje Proxy
• high anonymous (całkowicie anonimowe)
– serwer odbierający nie otrzymuje
informacji, że korzystamy z serwera proxy,
ale nie ma naszego IP
• anonymous (anonimowe) - serwer
odbierający otrzymuje informację, że
korzystamy z serwera proxy, ale nie ma
naszego IP
• transparent (przezroczyste) - nasz adres
IP jest jawny; szybciej ładujemy strony
Inne zalety Proxy
•
•
•
•
blokowanie niebezpiecznych skryptów
blokowanie niechcianych reklam
możliwość zarządzania cookies
Czyli pewne zwiększenie bezpieczeństwa
dla użytkownika
• ALE: wiele stron nie dopuszcza serwerów
proxy (anonimowość)
Listy dostępu (Access Control
List - ACL)
• ACL pozwala ruterowi na decyzję, czy
pozwolić wejść i/lub wyjść pakietowi w
oparciu o podane kryteria. Jest
konfigurowana w trybie globalnym
(numery IP), ale stosowana jest na danym
interfejsie; PAKIETY SĄ FILTROWANE
• Filtracja rozpoczyna się od góry listy. Po
„trafieniu”, zostaje podjęta przepisana
akcja i dalsze przetwarzanie ACL zostaje
dla danego pakietu przerwane.
ACL - standardowe
• Na podstawie numeru IP (wyłącznie)
podejmowana jest akcja:
PERMIT (pozwalaj)
lub
DENY (odmawiaj)
• Standardowo, jeżeli nie nastąpi
dopasowanie, ostatnia linijka (dla
pozostałych) jest DENY
Inne funkcje ACL
• Ograniczenie uaktualnień przesyłanych
przez protokoły tras rutingu
• Definiowanie przynależności pakietów do
odpowiednich kolejek (mechanizmy QoS)
• Kontrolowanie dostępu do linii ssh
• itp.
ACL – rozszerzona – c.d.
• Oprócz IP można również uwzględniać
źródło i/lub przeznaczenie pakietu (ale
wtedy trzeba wejść wyżej niż do warstwy
transportu)
• Np. pozwalaj lub nie na używanie telnet,
FTP, interaktywne przeglądanie stron
Listy dostępu (ACL)
• Przygotowanych list na danym ruterze
może być dużo. Każda musi mieć swój
unikalny numer lub nazwę
• Zakres numeracji dla list standardowych:
1-99 oraz 1300 – 1399
• Zakres numeracji dla list rozszerzonych :
100-199 oraz 2000 - 2699
Numeracja list dla innych
systemów i protokołów
• RouterA(config)#access-list ?
<1-99>
IP standard access list
<100-199>
IP extended access list
<200-299>
Protocol type-code access list
<300-399>
DECnet access list
<400-499>
XNS standard access list
<500-599>
XNS extended access list
<600-699>
Appletalk access list
<700-799>
48-bit MAC address access list
<800-899>
IPX standard access list
<900-999>
IPX extended access list
<1000-1099>
IPX SAP access list
<1100-1199>
Extended 48-bit MAC address access list
<1200-1299>
IPX summary address access list
ACL – c.d.
• Może istnieć tylko jedna lista na interfejs,
na protokół lub na kierunek (np. jedna ACL
na IP przychodzące i jedna na
wychodzące). Musi być zainstalowana.
• Każda lista musi mieć przynajmniej jedną
komendę „permit”, inaczej byłoby to
zamknięcie interfejsu (jako ‘default’
wszystkie pozostałe IP są odrzucane)
• Gdy przypisana lista dostępu jest pusta –
przepuszczany jest cały ruch
Schemat blokowy ACL
START
TAK
NIE
NIE
Zgodność
wzorca
Udzielić
dostępu
Koniec
listy
NIE
TAK
TAK
PERMIT
DENY
KONIEC
Model TCP/IP - protokoły
• 5. Application layer (DHCP – Dynamic Host Configuration
Protocol, DNS – Domain Name Service, FTP – File Transfer Protocol,
TELNET, SSH – Secure Shell Encryption…)
• 4. Transport layer (TCP – Transport Control Protocol, UDP –
User Datagram Protocol, IGMP – Internet Group Management Protocol,
ICMP – Internet Control Message Protocol (also v. 6), …)
• 3. Network/Internet Layer (IPv4, IPv.6, OSPF – Open
Shortest Path First, ARP – Address Resolution Protocol, …)
• 2. Data link layer (Token Ring, Ethernet, GPRS – General
Packet Radio Service, …)
• 1. Physical layer
ACL standardowe
• „sięgają” tylko do zawartości protokołu IP
(warstwa sieci)
• Funkcje IP:
•
•
•
•
•
Source routing
Operacje routingu
Loose and strict routing
Opcja zapisywania trasy (Route-Recording Option)
Opcja zapisywania czasu (Timestamp Option) –
w milisekundach, wg Greenwitch
• Moduł ICMP (Internet Control Message Protocol )
IP – Datagram nagłówka
VERSION (4)
HEADER LENGTH
(4)
TYPE OF SERVICE (8)
TOTAL LENGTH (16)
FLAGS (3)
FRAGMENT OFFSET (13)
TIME TO LIVE (8)
PROTOCOL (8)
c.d.
HEADER CHECKSUM (16)
SOURCE ADDRESS (32)
DESTINATION ADDRESS (32)
OPTIONS AND PADDING (Variable)
DATA (Variable)
Struktura pakietu IP
po 32 bity
•
•
•
•
•
•
•
Bity 0-3 wersja IP
4-7 długość nagłówka
8-15 typ usługi (Type of Service)
16-31 całkowita długość pakietu
+ (0-15) numer ID
+ (16-18) Flagi
+ (19-31) Offset (przesunięcie)
c.d.
•
•
•
•
•
•
•
++ (0-7) TTL – czas życia pakietu
++ (8-15) – protokół warstwy wyższej
++ (16-31) – Suma kontrolna nagłówka
+++ (0-31) adres źródłowy IP
++++(0-31) adres docelowy IP
+++++(0-18) opcje (19-31) uzupełnienie
Od 192 bitu - dane
Długość nagłówka
• Pole zawiera 4 bity; ilość 32-bitowych słów
składających się na nagłówek. Typowo
nagłówek zawiera 20 bajtów, więc wartość
w polu zazwyczaj wynosi 5 (0101)
TOS (Type of Service)
• Ustalanie priorytetu i klasy usługi
(pierwsze 2 bity dają rodzaj usługi – np.
ssh, ftp; „1” w trzecim bicie – to prosba o
opóźnienie, w czwartym – żądanie
zwiększenia przepływności, w 5 – tzw bit
niezawodności – żądanie zwiększenia
jakości, dwa ostatnie – zależnie od
operatora; nie są ustandaryzowane)
Całkowita długość pakietu
• 16 bitów pozwala na ustawienie wielkości
maksymalnej na 65.536 bajtów
• Wszystkie bramki w sieci globalnej „muszą
dać sobie radę” przynajmniej z 576 bajtów
• Minimalna długość pakietu: 20 bajtów
(czyli typowa długość nagłówka)
ID
• Potrzebny do fragmentacji i defragmentacji
(pozwala odbiorcy zidentyfikować, skąd
pochodzi fragment)
Flagi
• Wskazują, czy wolno dzielić fragment, a
jeżeli tak – ostatni bit mówi, czy to jest
ostatni fragment pakietu; Offset pokazuje
numer fragmentu (od 0 w górę)
Time to live - TTL
• Liczba (8 bitów) zostaje zmniejszana przy
przejściu przez każdy router. Po osiągnięciu 0 pakiet nie jest dalej przekazywany –
zapobiega to nieskończonemu błąkaniu
się pakietów po sieci
Protokół warstwy wyższej
Na przykład:
• TCP – to wartość 6
• ICMP – to 1
• UDP – to 17
• OSI transport layer - 20
Główne usługi IP
• Source routing (protokół warstwy wyższej
[ULP] może dać listę kolejnych adresów IP
aż do końcowego skoku)
• Routing operations – decyzje co do soku
zgodnie z listą lub tabelą dostępnych
bramek (statycznych lub dynamicznych);
obliczanie drogi najkrótszej
• Informację o niedostępności może przesłać
ICMP, IP nie ma takich mechanizmów
Główne usługi IP – c.d.
• Loose and strict routing
• Loose – dopóki „da się”, wykorzystana jest
‘source list’, jeżeli nie ma możliwości,
droga i najbliższy skok wykonywany jest
zgodnie z innymi algorytmami
• Strict – tylko zgodnie z ‘source list’, jeżeli
nie – to wcale
Główne usługi IP – c.d.
• Route-Recording Option – tak, jak ‘source
routing’, ale z zapisywaniem ścieżki
• Timestamp Option – każdy moduł IP daje
swój czas z dokładnością do milisekund,
wg czasu Greenvich
• ICMP module (internet control message
protocol) – BO IP JEST BEZPOŁĄCZENIOWY
(CONECTIONLESS) I NIE MA ŻADNYCH
MECHANIZMÓW KONTROLI
Aby „obsłużyć” listy
rozszerzone
• Pakiet musi wejść do warstwy transportu
(ponad IP). Jest tam protokół TCP
(obsługuje nie tylko IP)
• TCP odpowiada za realizację wirtualnego
kanału (end-to-end), niezawodność, pełen
duplex, komunikaty ACK i NACK itd.
• Daje możliwość ustalenia priorytetów i
poziomu bezpieczeństwa
Segment TCP (PDU)
32
bits
H
E
A
D
E
R
P
A
R
T
Source port (16)
Destination port (16)
Sequence number (32)
Acknowledgment number (32)
Data offset Reserv
ed (6)
(4)
UAPRSF
RCSSYI
GKHTNN
Checksum (16)
Options (Variable)
DATA (Variable)
Window (16)
Urgent Pointer (16)
Padding
• Source port & Destination port – identyfikuje
programy z wyższej warstwy (aplikacji), które
uzywają połączenia TCP
• Sequence number –numer kolejny
pierwszego bajtu w polu danych użytkownika
(specyfikuje położenie strumienia bajtów)
• W ramach zarządzania połączeniem –
podaje initial send sequence (ISS) – numer,
który ma być użyty jako następna numeracja
danych użytkownika
• Acknowledgment number ustawiany jest na
wartość, która potwierdza ostatnie otrzymane
dane (wszystkie bajty do bieżącego minus
jeden)
• Data offset pole, które podaje ilość 32bitowych słów w nagłówku TCP; określa, gdzie
zaczyna się pole danych
• Reserved field –zawiera 6 bitów, które
najczęściej są ustawione na 0
(zarezerwowane)
Flagi
• URG wskazuje, że wskaźnik (urgent
pointer) jest znaczący
• ACK wskazuje, czy pole potwierdzenia
(acknowledgment ) jest znaczące
• PSH wskazuje , że moduł wymaga ręcznej
obsługi (przycisku)
• RST wskazuje, że połączenie musi zostać
zresetowane
Flagi – c.d.
• SYN wskazuje, że numery kolejne muszą
być zsynchronizowane
• FIN wskazuje, że wysyłający nie ma już
danych do wysłania (rodzaj EOT)
• Window – ustawione na wartość
wskazującą ilość bajtów, które odbiornik
chce przyjmować
• Checksum – zawiera 16-bitowe
uzupełnienie ‘1’ (uwzględnia nagłówek i
dane)
• Urgent pointer – wskazuje bajt z pilnymi
danymi.
• Options – pole umożliwia rozwój protokołu
TCP; 3 opcje:
0: koniec listy opcji
1: żadnej operacji
2: maksymalny rozmiar segmentu
• Padding – pole uzupełniające; główka
TCP musi być parzysta wielokrotnością 32
bitów.
Format UDP
32 bits
SOURCE PORT
DESTINATION PORT
CHECKSUM
LENGTH
DATA
Source Port: port aplikacji wysyłającej (pole opcjonalne). Jeżeli
nie jest używane – wypełnione zerami
• Destination Port: identyfikuje port na
hoście przeznaczenia
• Length – identyfikuje długość datagramu
użytkownika, włącznie z główka i danymi
(wartość minimalna – 8 X 8 bitów)
• Checksum – 16-bitów
DHCP – Dynamic Host
Configuration Protocol
• Znajduje się w warstwie aplikacji
• Został opublikowany jako standard w roku 1993
(RFC 2131); DHCPv6 opisany w RFC 3315 jest
integralną częścią opisu IPv6
• Protokół komunikacyjny - umożliwia uzyskanie
od serwera danych konfiguracyjnych (adres IP
hosta, bramy sieciowej, DNS, maski podsieci…)
Protokół DHCP opisuje trzy
techniki przydzielania adresów
IP:
• Ręczne
• Automatyczne
• Dynamiczne
Przydzielanie ręczne
• Prawo do pracy w sieci mają tylko
komputery zarejestrowane wcześniej
przez obsługę systemu.
• Przydzielanie oparte jest na tablicy
adresów MAC i ich odpowiednich adresów
IP (tworzonej przez administratora
serwera DHCP).
Przydzielanie automatyczne
• Przydzielanie, gdzie wolne adresy IP
(z zakresu ustalonego przez
administratora) są przydzielane kolejnym
zgłaszającym się po nie klientom na cały
czas podłączenia.
Przydzielanie dynamiczne
• Administrator sieci nadaje zakres adresów
IP do rozdzielenia, (zwykle mniejszy niż
ilość klientów).
• Po starcie systemu klienci automatycznie
pobierają swoje adresy ale tylko na
pewien czas. (potem z tego samego
adresu może skorzystać następny klient)
• Taka konfiguracja powoduje, że zwykły
użytkownik ma ułatwioną pracę z siecią
• Niektóre serwery DHCP dodatkowo przydzielają
każdemu klientowi własny adres DNS,
przekazywany na serwer nazw protokołem
zgodnym ze specyfikacją RFC 2136
TCP Slow Start
• Procedura wolnego startu oznacza, że
w protokole TCP przy rozpoczęciu sesji
(nawiązaniu lub wznowieniu) stacja wysyła (lub
ponownie wysyła) bardzo mało pakietów.
Stopniowo prędkość jest zwiększana, jeżeli
pakiety są dostarczane bez odrzucania.
• ALE: jeżeli wiele strumieni TCP równocześnie
rozpoczyna (i przyspiesza) transmisję, ruch
w sieci załamuje się gwałtownie (kształt piły)
Cykl ruchu wznoszenie do nasycenia i załamanie
Główna przyczyna – kiedy kolejka w interfejsie jest pełna, ruter
„nie ma wyboru” – odrzuca pakiety - TAIL DROP
• ‘Tail drop’ – nadchodzące do kolejki
pakiety zostają odrzucane
• TCP dokona retransmisji odrzuconych
pakietów, (ale, np., UDP – nie)
• Najczęstsza konfiguracja kolejki, gdzie na
pewno występuje to zjawisko: FIFO (firstin, first-out); ale inne algorytmy
kolejkowania też mogą go doświadczać
(przy priorytecie można początkowo
zamiast odrzucania przenosić pakiety do
kolejek o niższych priorytetach…)
Weighted Fair Queuing (WFQ)
• „Ważone uczciwe kolejkowanie”
dynamicznie wykrywa poszczególne
strumienie od różnych aplikacji i
automatycznie nimi zarządza („ważone”
pozwala na nadanie oddzielnym kolejkom
różnych priorytetów)
• W algorytmie WFQ strumienie nazywane
są konwersacjami (conversations).
Pojedyncza rozmowa to np. sesja Telnet,
transfer FTP transfer, transmisja strony itp.
• WFQ zarządza wieloma kolejkami, jedna dla
danej rozmowy; sortuje nadchodzące pakiety
do kolejek w oparciu o aplikację
• WFQ „ujawnia” swój algorytm działania w
momencie pojawienia się zatoru w
wychodzącym łączu
• fair-queue ustawia WFQ, no fair-queue
zakazuje i ustawia strategię kolejkowania na
FIFO
• W niektórych interfejsach konfiguruje się WFQ
jako podstawowe kolejkowanie; należy więc
sprawdzić interfejs komendą: show runningconfig
Oddzielne kolejki dla każdej
konwersacji
Marek
WWW
Anna
Video
Jacek Marek Router wykrywa
Telnet FTP
„czat” Anny
Dla WFQ (weighed) różne prędkości opróżniania kolejek, dla FQ (fair
queing) jednakowe (po kolei)
Fair Queuing Versus FIFO
FIFO
Fair Queuing
2,D,C,B,A,1
2,D,C,B,A,1
Classifier
2,1
Telnet
Queue
2,D,C,B,A,1
D,C,B,A,2,1
FTP Queue
• Jeżeli pakiety 1 i 2 są małymi pakietami
w porównaniu do wielkich pakietów od A
do D, wtedy opróżnianie jednakowej ilości
bajtów z każdej kolejki po kolei oznacza,
że wiele małych pakietów może wyjść
jednocześnie z oddzielnej kolejki, podczas
gdy wychodzi jeden duży
• Nawet, jeżeli priorytet kolejki z dużymi
pakietami jest wyższy (i duże pakiety
wysyłane są z większą prędkością), to nie
wpływa to znacząco na kolejki z pakietami
krótkimi, które są obsługiwane.
fair-queue 64 128
• Taka komenda ustawia maksymalną liczbę
kolejek na 128 oraz 64 jako maksymalna liczba
pakietów mieszczaca się w jednej kolejce
• „ważenie” i „priorytet” dają WFQ
• WFQ sprawdza priorytet (the IP precedence
value) pakietu, aby obliczyć wagę (weight ) i
określić jak szybko pakiet będzie opuszczał
swoją kolejkę.
Random Early Detection (RED)
• RED odrzuca pakiety losowo, w oparciu o
ilość pakietów już znajdujących się w
danej kolejce interfejsu; odrzucanie staje
się bardziej intensywne wraz z
zapełnianiem się kolejki. Gdy kolejka
zostaje zapełniona – odrzucane są
wszystkie nadchodzące pakiety (tail drop)
• RED pozwala uniknąć kształtu zębów piły
(the sawtooth pattern) spowodowanego
TCP Slow Start
Dlaczego walczymy z „the
sawtooth pattern” :
• Wykorzystanie łącza nie wynosi 100% a
całkowita transmisja nie osiąga prędkości
optymalnych
• Prędkość transmisji wciąż się zmienia
(start – wolno – szybciej – stop);
Przepływność nie jest maksymalna
• Trudne jest rozpoznanie, planowanie,
aktualizacja sieci
Procedura RED przedstawiana
jest graficznie jako wolniejsze
dolewanie płynu do lejka, gdy
zaczyna się zapełniać
WRED – Weighted RED
• Kombinacja RED oraz poziomu
pierwszeństwa (IP precedence): aplikacje
o wysokim priorytecie doświadczają
odrzucania bardzo rzadko, odrzucanie
zaczyna się od kolejek o najniższych
priorytetach.
Committed Access Rate (CAR)
• Algorytm podawania wielkości przepływu
pozwala na kontrolę przepływności do lub
z danego interfejsu (również np. poprzez
ograniczenie prędkości, prowadzenie
polityki cenowej itp.)
• CAR może zostać użyty dla danego źródła
lub aplikacji
• Ruch, który przewyższa podany próg,
może zostać odrzucony, lub
przeklasyfikowany (do niższego priorytetu)
Polityka prędkości
Należy zdefiniować progi
• Konfiguracja wskazuje na progi
(thresholds), przy których podejmowane
są konkretne działania
Działania, które można zdefiniować
przy przekraczaniu progu:
• DROP – odrzuć pakiet
• TRANSMIT – transmituj pakiet
• CONTINUE – idź do następnego progu
prędkości na liście
• SET PRECEDENCE & TRANSMIT – ustaw
pierwszeństwo pakietu na daną wartość i
transmituj go
• SET PRECEDENCE & CONTINUE – ustaw
pierwszeństwo pakietu na daną wartość a
potem idź do następnego progu prędkości na
liście
Aby zdefiniować limit prędkości,
należy podać 3 liczby:
• Average rate (bps) – wszystkie
przepływności poniżej są zgodne z
warunkiem (conform). Ruch powyżej może
zostać przerywany; definiowany jest jako
przekraczający (exceed)
• Normal burst size (bajty) – wartość w
bajtach (przedział tolerancji), po
przekroczeniu jej router rozpoczyna
procedurę przewidzianą w (exceed action)
w stosunku do niektórych pakietów
• Excess burst size (bajty) – wartość w bajtach
(przedział tolerancji), po przekroczeniu jej
router rozpoczyna procedurę przewidzianą w
(exceed action) w stosunku do wszystkich
pakietów
Jeżeli wartość ustawiona jest na zero – nie
ma „przedziałów tolerancji”; procedura
exceed rozpoczyna się z przekroczeniem
prędkości średniej.
Ruch pomiędzy the normal burst size oraz the excess
burst size odrzucany jest losowo (podobnie do RED),
co pomaga zapobiegać całkowitemu zatkaniu się i
osiągnięciu the excess burst size
Działanie exceed może zostać skonfigurowane jako
odrzucenie (drop), lub przeklasyfikowanie do niższego
priorytetu
Przykład konfiguracji:
Przychodzący ruch z FTP na host Hssi0/0/0
jest ograniczony na 240 kbps
przepływności, z tolerancją (burst) 32 kB.
• Interface Hss0/0/0
rate-limit input access-group 101 240000
32000 32000 conform-action transmit
exceed-action drop
Albo: output
Albo: exceed-action set-prectransmit
Definicja wielu polityk (Multiple Rate
Policies) dla jednego interfejsu
Interface Hss0/0/0
rate-limit input access-group 101 240000 32000 32000
conform-action transmit exceed-action drop
rate-limit input access-group 102 600000 24000 32000
conform-action set-prec-transmit 4 exceed-action set-prectransmit 0
rate-limit input 160000 16000 24000 conform-action transmit
exceed-action drop
!
access-list 101 permit tcp any any eq ftp-data
access-list 102 permit tcp any any eq www
Mechanizmy kontrolne w TCP
dla zapobiegania przeciążeniom
• Opisane w RFC 5681 (rok 2009)
•
•
•
•
Slow start
Congestion avoidance
Fast retransmit
Fast recovery
Wolny start i unikanie
przeciążeń
• Algorytmy wolnego startu i unikania
przeciążeń MUSZĄ być zastosowane
przez wysyłającego w TCP, aby
kontrolować ilość pozostających danych
wstawianych do sieci.
Zmienne sterujące
• „Congestion window” – cwnd – limit po stronie
wysyłającego wskazujący na ilość danych, które
może wysłać do sieci przed otrzymaniem „ACK”
• „Receiver’s advertised window” – rwnd – limit po
stronie odbierającego wskazujący na
maksymalną ilość pozostających u niego danych
• Transmisję danych kontroluje wartość mniejsza
• „Slow start treshold” – sstresh – wskazuje czy o
transmisji decyduje algorytm wolnego startu
(cwnd < ssthresh), czy zapobiegania
przeciążeniom (cwnd > ssthresh)
Kontrola transmisji
• Dokładne algorytmy obliczania wartości
zmiennych podane są w normie (RFC
5681)
• Wartości te zależą od warunków
transmisji, czasu czekania na „ACK”, itd.
(przeliczane są „na bieżąco”)
Szybka retransmisja/ szybkie
odzyskiwanie
• Odbiornik TCP POWINIEN przesłać
natychmiast „duplicate ACK”, gdy otrzyma
segment „nie-po-kolei”.
• POWINIEN również przesłać natychmiast
„ACK”, gdy całkowicie lub częściowo
zapełni mu się luka w kolejności.
• Na podstawie ilości i kolejności tych
potwierdzeń nadawca TCP stosuje
algorytm szybkiej retransmisji.
Kontrola transmisji
• Dokładne algorytmy zastosowania „fast
retransmit/fast recovery” podane są w
normie (RFC 5681)
• Algorytmy te zależą od warunków
transmisji, ilości potwierdzeń z duplikatem,
czasu czekania na „ACK” bez duplikatu,
itd. (wartości przeliczane są „na bieżąco”)
Bezpieczeństwo wobec kontroli
przeciążeń
• TCP zmniejszy szybkość wysyłania przy
pojawianiu się duplikowanych potwierdzeń
oraz upłynięciu czasu czekania na
potwierdzenie przy retransmisji – „pole do
działania dla ataku” powodującego
przeciążenie sieci powtórnymi pakietami
Podsumowanie
• Podyskutujmy o „mobilnych danych” i
„mobilnych urządzeniach” i ich
bezpieczeństwie (oraz bezpieczeństwie
użytkowania)
• Co chcemy chronić?
• Jakie ryzyko niosą niejednakowe
technologie i media?
• Jakie są najważniejsze atrybuty
bezpieczeństwa i czy zawsze takie same?
Zagrożenia dla organizacji
• Utrata danych
• Ujawnienie danych niepowołanym osobom
(lub upublicznienie)
• Strata finansowa
• Strata zaufania
• Szkoda dla reputacji
