ARC i TASC® systemy do aplikacji cieczy

ARC i TASC® systemy do aplikacji cieczy

ARC i TASC® systemy do aplikacji cieczy
Konsola TASC 6100
lub
ARC 6000
®
MID-TECH
MPH
MIDWEST TECHNOLOGIES , INC.
ON
OPERATE
OFF
Product Vol.
Fan RPM
%Rate
DEC.
Appl. Rate
Total Applied
Area
Speed
Scan
TASC-6100
INC.
SET- UP
Width
Distance
PSI/Prime
Test
Speed
DISPLAY SELECTOR
Rate Controller
1 2 3 4 5 6 7 8 9
BOOMS
5'
Radar Compact II
90-02168
Kabel
zasilający
Bezpiecznik (dostarczany
(5 A)
z zestawem
konsoli)
401-0010
Do interfejsu belki
Prędkość jazdy
UWAGA: Zainstaluj zworę, jeśli
nie jest używany przełącznik
opcjonalny.
Przełącznik GSO
(opcjonalny)
Kabel akumulatora
45-05037
Bezpiecznik
(10 A)
Kabel sterowania
przepływem
404-0022
Sterownik zaworu
405-0143
1
2
3
4
5
(albo/albo, nie oba)
Zawór z
automatycznym
zakresem 1 cal
35-02083
TeeJet
Do przełącznika
zastosowania (opcjonalny)
Kabel interfejsu belki
405-0036
OPCJONALNE
Skrzynka rozdzielcza belki
405-0035
Kabel adaptera (dołączony
do przepływomierza)
45-05315
1
2
3
MASTER
GSO
Przepływomierz
90-02176
(do przełączników sekcji belki)
UWAGA: Linie stanu sekcji belki
muszą zostać okablowane tak,
aby przejść w stan napięcia (+12
V), gdy sekcje belki są włączone.
Stan sprzętu
Zasilanie dodatkowe
Kabel cewki belki
402-0011

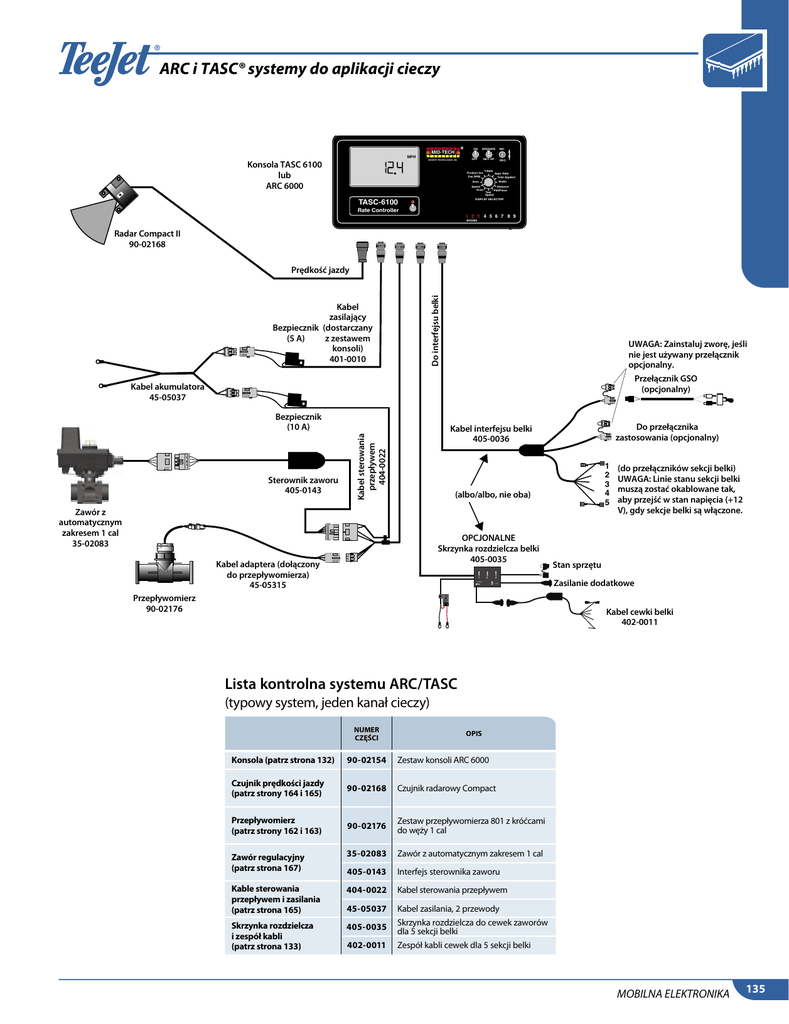

Lista kontrolna systemu ARC/TASC
(typowy system, jeden kanał cieczy)
NUMER
CZĘŚCI
OPIS
Konsola (patrz strona 132)
90-02154
Zestaw konsoli ARC 6000
Czujnik prędkości jazdy
(patrz strony 164 i 165)
90-02168
Czujnik radarowy Compact
Przepływomierz
(patrz strony 162 i 163)
90-02176
Zestaw przepływomierza 801 z króćcami
do węży 1 cal
Zawór regulacyjny
(patrz strona 167)
35-02083
Zawór z automatycznym zakresem 1 cal
405-0143
Interfejs sterownika zaworu
Kable sterowania
przepływem i zasilania
(patrz strona 165)
404-0022
Kabel sterowania przepływem
45-05037
Kabel zasilania, 2 przewody
Skrzynka rozdzielcza
i zespół kabli
(patrz strona 133)
405-0035
Skrzynka rozdzielcza do cewek zaworów
dla 5 sekcji belki
402-0011
Zespół kabli cewek dla 5 sekcji belki
