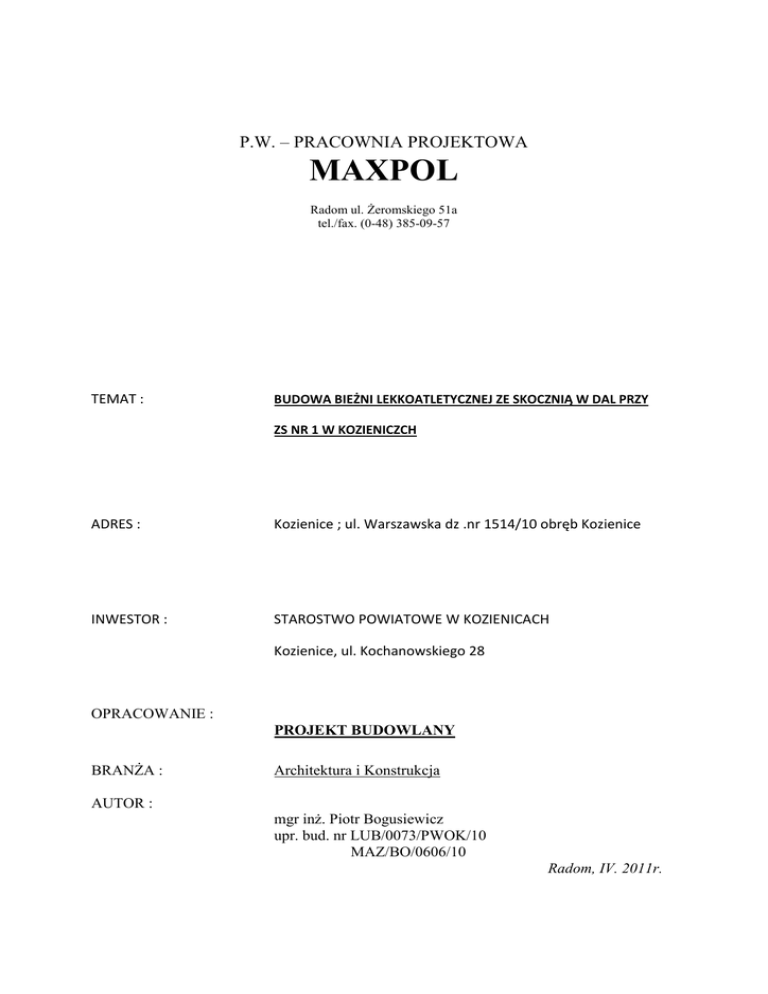

P.W. – PRACOWNIA PROJEKTOWA
MAXPOL
Radom ul. śeromskiego 51a
tel./fax. (0-48) 385-09-57
TEMAT :
BUDOWA BIEŻNI LEKKOATLETYCZNEJ ZE SKOCZNIĄ W DAL PRZY
ZS NR 1 W KOZIENICZCH
ADRES :
Kozienice ; ul. Warszawska dz .nr 1514/10 obręb Kozienice
INWESTOR :
STAROSTWO POWIATOWE W KOZIENICACH
Kozienice, ul. Kochanowskiego 28
OPRACOWANIE :
PROJEKT BUDOWLANY
BRANśA :
Architektura i Konstrukcja
AUTOR :
mgr inŜ. Piotr Bogusiewicz
upr. bud. nr LUB/0073/PWOK/10
MAZ/BO/0606/10
Radom, IV. 2011r.
SPIS TREŚCI
A . OPIS TECHNICZNY
B . ZAŁĄCZNIKI
C. RYSUNKI ARCHITEKTONICZNE
1. Sytuacja- projekt zagospodarowania terenu
skala 1:1000
2. Plansza zbiorcza
3. Rzuty boisk:
3a. BieŜnia lekkoatletyczna 4-torowa
skala 1:500
skala 1:500
3b. Skocznia do skoku w dal i trójskoku
skala 1:250
3c. Skocznia do skoku wzwyŜ
skala 1:200
3d. Rzutnia do pchnięcia kulą
skala 1:200
4. Profil geotechniczny:
5.Informacja BIOZ
A. Opis techniczny
0.
Informacje ogólne
01. PODSTAWA OPRACOWANIA
02. CEL OPRACOWANIA
03. ZESTAWIENIE OPRACOWAŃ
0.4. MATERIAŁY WYJŚCIOWE DO PROJEKTOWANIA
1.
Zagospodarowanie terenu
1.1. PRZEDMIOT INWESTYCJI, ZAKRES OPRACOWANIA
1.2. OPIS STANU ISTNIEJĄCEGO
1.3. OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA TERENU.
1.3.1.Układ komunikacyjny.
1.3.2.Zieleń.
1.3.3. Informacje o sąsiadach
1.4. ZESTAWIENIE POWIERZCHNI
1.5. INFORNACJA O WPISIE TERENU DO REJESTRU ZABYTKÓW ORAZ CZY PODLEGA OCHRONIE
1.6. ZABEZPIECZENIE PRZED WPŁYWAMI EKSPLOATACJI GÓRNICZEJ
1.7. INFORMACJA I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH
ZAGROśEŃ DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UśYTKOWNIKÓW I OTOCZENIA.
1.8 DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA OBIEKTU
BUDOWLANEGO LUB ROBÓT BUDOWLANYCH.
1.
Opis projektowanej inwestycji
2.1. PRZEZNACZENIE I PROGRAM UśYTKOWY OBIEKTU
2.2.ROZWIĄZANIE ARCHITEKTONICZNE
Forma i funkcja obiektu. Dane techniczne.
Załączniki
A. Opis techniczny
0. Informacje ogólne
0.1. Podstawa opracowania.
Umowa i zlecenie Inwestora. Uzgodnienia z Inwestorem dotyczące technologii i sposobu uŜytkowania obiektu.
Uzgodnienia międzybranŜowe.
0.2. Cel opracowania
Zgłoszenie wykonania kompleksu boisk sportowych , na które nie jest wymagane pozwolenie na budowę
(art. 29 pkt 9 Dz. Ustaw z 2003 r. ) .
0.3. Zestawienie opracowań
Projekty budowlane
•
•
Projekt architektoniczno-budowlany z projektem zagospodarowania terenu
Projekt budowlany konstrukcji
0.4. Materiały wyjściowe do projektowania
• Program uzgodniony z Inwestorem .
• Mapa geodezyjna do celów projektowych
1.
Zagospodarowanie terenu
1.1. PRZEDMIOT INWESTYCJI, ZAKRES OPRACOWANIA
Przedmiotem inwestycji jest budowa bieŜni, skocznia do skoku w dal, trójskoku i wzwyŜ oraz rzutnia do
pchnięcia kulą przy Zespole Szkół nr 1 na dz .nr geod. 1514/10 obręb Kozienice.
1.2. OPIS STANU ISTNIEJĄCEGO
Na działce znajduje się obecnie budynek szkoły oraz kompleks sportowy wykonany w ramach programu Moje
Boisko „ORLIK 2012”. Działka jest ogrodzona z istniejącymi bramami wjazdowymi i furtką. Teren w
najbliŜszym otoczeniu istniejącej szkoły zagospodarowany, zieleń niska i wysoka oraz chodniki z kostki
betonowej i płyt chodnikowych. Istniejący wjazd na teren działki po stronie południowej od ul. Warszawskiej z
płyt betonowych.
1.3. OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA TERENU
Teren przeznaczony pod inwestycję stanowi część terenów zielonych połoŜonych na działce nr 1514/10 w
pobliŜu budynku szkoły znajdującego się w północnej części działki, terenami parkowymi i budynkami sąsiada
oraz ulicą Warszawską na południu. Do chwili obecnej wykonano boisko do piłki noŜnej oraz wielofunkcyjne..
Na przeznaczonym pod inwestycje terenie znajduje się sieć kanalizacji deszczowej, sanitarnej, wodociągowej,
energetycznej oraz węzeł cieplny.
1.3.1.Układ komunikacyjny.
Bramy wjazdowe na działkę, znajdują się od południowej strony działki od ul. Warszawskiej. Prowadzi od nich
utwardzona droga. Cały układ komunikacyjny będzie się odbywał poprzez istniejące dojścia i dojazdy.
1.3.2.Zieleń.
Działka zalesiona w niewielkim stopniu. Na terenie znajduje się kilka drzew w strefach połoŜonych przy ul.
Warszawskiej, jest to zieleń uporządkowana do zachowania.
1.3.3. Informacje o sąsiadach
Usytuowanie bieŜni, skoczni do skoku w dal i wzwyŜ oraz rzutnia do pchnięcia kulą objętych opracowaniem jest
zgodne z Normami i Prawem Budowlanym i nie narusza interesów sąsiadów.
1.4.ZESTAWIENIE POWIERZCHNI
Powierzchnia zabudowy istniejącego bud.szkoły
2692,03 m2
Powierzchnia objęta inwestycją (projektowane )
2940,07 m2
Powierzchnia utwardzona(ciągi pieszo-jezdne, parkingi)
Powierzchnia boisk ORLIK 2012
408,35m2
3328,87m2
1.5. INFORNACJA O WPISIE TERENU DO REJESTRU ZABYTKÓW ORAZ CZY PODLEGA
OCHRONIE
Teren nie jest w strefie ochrony konserwatorskiej.
1.6. ZABEZPIECZENIE PRZED WPŁYWAMI EKSPLOATACJI GÓRNICZEJ
Teren inwestycji nie leŜy w strefie eksploatacji górniczej. Projekt nie jest przystosowany do posadowienia na
terenie szkód górniczych.
1.7. INFORMACJA I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I
PRZEWIDYWANYCH ZAGROśEŃ DLA ŚRODOWISKA ORAZ HIGIENY I
ZDROWIA UśYTKOWNIKÓW I OTOCZENIA.
Obiekty zaprojektowano w całości z materiałów naturalnych sprawdzonych w uŜytkowaniu pod względem
ekologicznym. Obiekty z ich wyposaŜeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji
hałasów i wibracji. Obiekty nie wprowadzają szczególnych zakłóceń w ekologicznej charakterystyce
powierzchni ziemi, gleby, wód powierzchniowych i podziemnych. Charakter uŜytkowania pozwala na
zachowanie biologicznie czynnego terenu działki.
1.8 DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA SKOMPLIKOWANIA
OBIEKTU BUDOWLANEGO LUB ROBÓT BUDOWLANYCH.
Obiekty cechują się niskim charakterem skomplikowania elementów. Wszystkie zasady wznoszenia i organizacji
robót niezbędnych w realizacji obiektu ujęto w opisie technicznym.
2. OPIS PROJEKTOWANEJ INWESTYCJI
2.1. PRZEZNACZENIE I PROGRAM UśYTKOWY OBIEKTU
W projekcie przewidziano rozbudowę istniejącego terenu sportowego o bieŜnię, skocznię do skoku w dal i
wzwyŜ oraz rzutnię do pchnięcia kulą.
2.1.2. Zestawienie powierzchni
BieŜnia lekkoatletyczna
-1118,04 m2
Skocznia do skoku w dal i trójskoku
- 75,34 m2
Skocznia do skoku wzwyŜ
- 377,43 m2
Rzutnia do pchnięcia kulą
- 221,35 m2
2.2.ROZWIĄZANIE ARCHITEKTONICZNE
2.2.1.Forma i funkcja obiektu. Dane techniczne.
BIEśNIA LEKKOATLETYCZNA 4-TOROWA –192m
Zaprojektowana przez nas bieŜnia dostosowana jest do biegów na 150m.
Sumując:
- dwie długości łuków 2 x 54, 54 m = 109,08m
- oraz dwa odcinki proste 2 x 41,63m = 83,26m
uzyskujemy ~ 192 m.
BieŜnia okręŜna 4-torowa o wymiarach 192 m i szerokości 4.88 m, dodatkowy odcinek prosty do biegów na
100m (3 m rozbieg, 100 m bieŜnia prosta). Szerokość jednego toru w osi 122cm.
Nawierzchnię bieŜni wykonano w warstwach:
- nawierzchnia poliuretanowa CONIPUR SP - 13mm (lub równowaŜna)
- elastyczna przepuszczalna warstwa podkładowa CONIPUR ET gr. 35mm
- miał kamienny. Frakcja 0-40mm gr. 2cm
- kruszywo kamienne łamane. Frakcja 4-31,5mm gr. 4cm
- kruszywo kamienne łamane. Frakcja 31,5 – 63mm gr. 12cm
- piasek lub pospółka gr. 15cm
- grunt rodzimy
Badania zagęszczenia podbudowy naleŜy wykonać w dwóch etapach:
Etap I
Po wykonaniu podsypki piaskowej o gr. ok.15cm naleŜy wykonać badania wskaźnika
zagęszczenia Is. Wartość wskaźnika zagęszczenia powinna wynosić Is 0.95
Etap II
Po wykonaniu pozostałych warstw z kruszyw kamiennych naleŜy wykonać badania
wskaźnika zagęszczenia Is lub wskaźnika odkształcenia Io.
Wartość wskaźnika zagęszczenia powinna wynosić Is_0.95
Wartość wskaźnika odkształcenia powinna wynosić Io<2.2
ObrzeŜa bieŜni projektuje sie z prefabrykowanych obrzeŜy betonowych 8x30cm osadzonych
na betonie min.B15 o gr. min10cm o konsystencji półsuchej. Po osadzeniu obrzeŜa obsypać
betonem ok. 10cm zlać obficie woda i dobrze ubić z obu stron obrzeŜy. Nawierzchnie poliuretanowe Conipur
posiadają certyfikaty pozwalające na rozgrywanie na nich międzynarodowych zawodów lekkoatletycznych
(certyfikaty IAAF). Nawierzchnie bieŜni projektuje sie w kolorze – czerwony melanŜ. Na poliuretanowej bieŜni
projektuje sie cztery tory rozgraniczone liniami o szer. 5cm. Szerokość pojedynczego toru miedzy liniami
Lo=122cm. Linie wykonane farbą poliuretanową w kolorze białym metoda natryskowa.
SKOCZNIA DO SKOKU W DAL I TRÓJSKOKU:
Skocznia do skoku w dal składa się z rozbiegu długości 46 m i szerokości 1,25m oraz zeskoczni o wymiarach
zewnętrznych 3.00 x 7.00 m. Długość rozbiegu – mierzona od odpowiedniego miejsca odbicia do końca
rozbiegu - wynosi zarówno dla skoku w dal jak i trójskoku co najmniej 40 m, co oznacza, Ŝe zaprojektowana
skocznia dla skoku w dal (rozbieg + zeskocznia) ma minimalną długość 50 m (rozbieg 40 m + 10 m minimalna
odległość od belki odbicia do dalszego końca zeskoczni), a skocznia dla trójskoku ma minimalną długość 61 m
(rozbieg 40 m + 21 m minimalna odległość od belki odbicia do dalszego końca zeskoczni). Szerokość rozbiegu
powinna wynosić 1.22 m ± 0.01m. m. Rozbieg powinien być wyznaczony białymi liniami o szerokości 5 cm,
malowanymi na zewnątrz rozbiegu. Dopuszczalne nachylenie boczne rozbiegu wynosi 1:100, a na ostatnich 40
m rozbiegu całkowite nachylenie w dół w kierunku biegu zawodnika nie moŜe przekraczać 1:1000 (0,1 %).
Linia odbicia powinna znajdować się w odległości od 1 m do 3 m od bliŜszego końca zeskoczni (projektuje się,
ze względów praktycznych umoŜliwiających rozgrywanie na takich skoczniach zawodów zarówno dla dzieci jak
i dla seniorów w odległości 2 m od zeskoczni). W trójskoku linia odbicia znajduje się w odległości 11 m (dla
kobiet) i 13 m (dla męŜczyzn) od bliŜszej krawędzi zeskoczni, a odległość między belką do odbicia a dalszym
końcem zeskoczni powinna być nie mniejsza niŜ 21 m.
W trójskoku nawierzchnia rozbiegu na ostatnich 13 metrach powinna być pogrubiona do 20 mm, co dodatkowo
przemawia za oddzielnymi rozbiegami do skoku w dal i trójskoku. Przy takim rozwiązaniu zawodnik w skoku w
dal nie natrafia na ostatnich metrach rozbiegu na zmienioną grubość nawierzchni rozbiegu, co ze szkoleniowego
punktu widzenia nie jest bez znaczenia. Zeskocznia, zarówno dla skoku w dal jak i dla trójskoku, jest
wypełniona miękkim wilgotnym piaskiem, którego górna powierzchnia powinna być na tym samym poziomie co
belka do odbicia.
BieŜnia skoczni – wierzchnią warstwę wykonano z nawierzchni poliuretanowej Conipur SP –13 (lub
równowaŜna)
Zeskocznia – jest to dół długości 7.00 m, szerokości 3,0 m i głębokości 0.40 m wypełniony piaskiem. Spód dołu
stanowi warstwa filtracyjna, którą naleŜy wykonać z warstwy ŜuŜla 10 – 30 mm grubość warstwy 15 cm . Na
warstwę ŜuŜlu naleŜy ułoŜyć geowłókninę. Brzegi dołu z piaskiem naleŜy obramować balami drewnianymi
grubości 6 cm i szerokości 20 cm. Deski przybić gwoździami do wbitych w ziemię kołków 5x5x80 cm. Kołki
naleŜy rozstawić w naroŜnikach zeskoczni oraz w odległościach 1.5 m i wbić na głębokość 2-3 cm od górnego
poziomu obramowania. Kołki i deski zaimpregnować.
Konstrukcja nawierzchni :
- kruszywo kamienne łamane. Frakcja 4-31, 5mm gr. 4cm
- kruszywo kamienne łamane. Frakcja 31, 5 – 63mm gr. 12cm
- grunt rodzimy
Etap I
Etap II
Wykonać obrzeŜa betonowe o wym. 30x8 cm na podsypce piaskowej z wyp. spoin zaprawą
cementową.
RZUTNIA DO PCHNIĘCIA KULĄ:
Rzutnia do pchnięcia kulą składa się z rzutni o średnicy f 213.5 cm oraz pola rzutu.
Pole rzutu wypełnić warstwą piasku gr. 10 cm wraz z oznaczeniami do pomiaru odległości.
Konstrukcja nawierzchni rzutni :
- grunt rodzimy
Etap I
Etap II
Okrąg rzutni wykonać z płaskownika stalowego 70x8 mm.
SKOCZNIA DO SKOKU WZWYś:
Skocznia do skoku wzwyŜ składa się z rozbiegu długości 15 m oraz zeskoczni o wymiarach zewnętrznych 3.00 x
5.00 m na matę.
BieŜnia skoczni – wierzchnią warstwę wykonano z nawierzchni poliuretanowej Conipur SP –13 (lub
równowaŜna)
Zeskocznia – materac zeskoczni i stojaki są urządzeniami gotowymi.
Konstrukcja nawierzchni :
- grunt rodzimy
Etap I
Etap II
Wykonać obrzeŜa betonowe o wym. 30x8 cm na podsypce piaskowej z wyp. spoin zaprawą
cementową.
