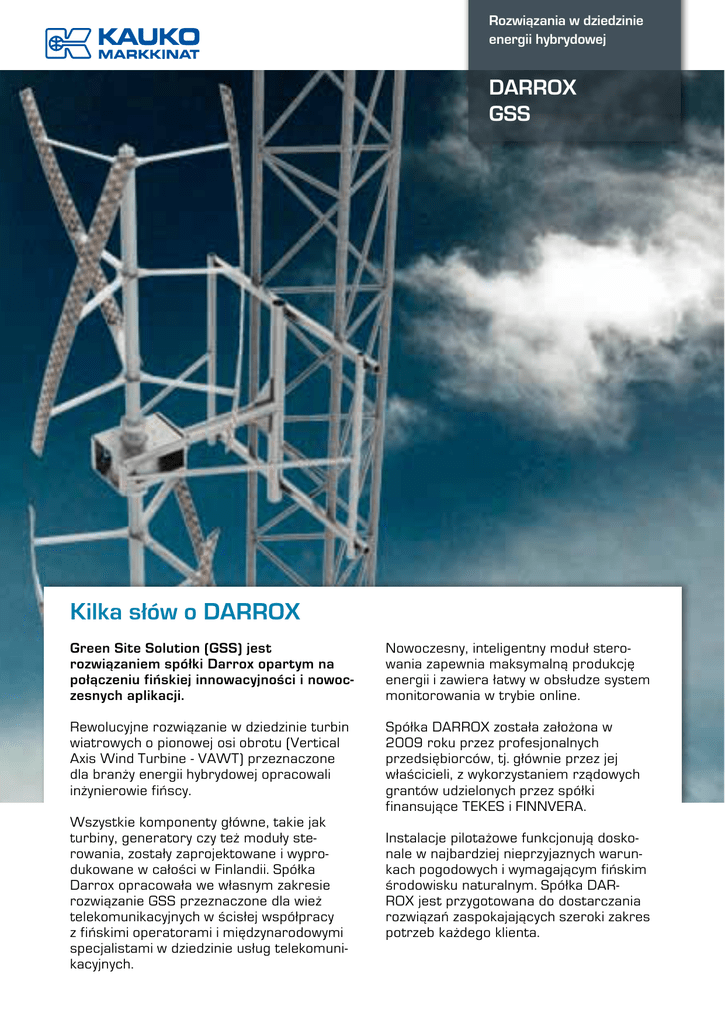

Ulotka produktu

Rozwiązania w dziedzinie
energii hybrydowej
DARROX
GSS
Kilka słów o DARROX
Green Site Solution (GSS) jest
rozwiązaniem spółki Darrox opartym na
połączeniu fińskiej innowacyjności i nowoczesnych aplikacji.
Nowoczesny, inteligentny moduł sterowania zapewnia maksymalną produkcję
energii i zawiera łatwy w obsłudze system
monitorowania w trybie online.
Rewolucyjne rozwiązanie w dziedzinie turbin
wiatrowych o pionowej osi obrotu (Vertical
Axis Wind Turbine - VAWT) przeznaczone
dla branży energii hybrydowej opracowali
inżynierowie fińscy.
Spółka DARROX została założona w
2009 roku przez profesjonalnych
przedsiębiorców, tj. głównie przez jej
właścicieli, z wykorzystaniem rządowych
grantów udzielonych przez spółki
finansujące TEKES i FINNVERA.
Wszystkie komponenty główne, takie jak
turbiny, generatory czy też moduły sterowania, zostały zaprojektowane i wyprodukowane w całości w Finlandii. Spółka
Darrox opracowała we własnym zakresie
rozwiązanie GSS przeznaczone dla wież
telekomunikacyjnych w ścisłej współpracy
z fińskimi operatorami i międzynarodowymi
specjalistami w dziedzinie usług telekomunikacyjnych.
Instalacje pilotażowe funkcjonują doskonale w najbardziej nieprzyjaznych warunkach pogodowych i wymagającym fińskim
środowisku naturalnym. Spółka DARROX jest przygotowana do dostarczania
rozwiązań zaspokajających szeroki zakres
potrzeb każdego klienta.
DARROX GSS
ROZWIĄZANIE DLA OPERATORÓW USŁUG TELEKOMUNIKACYJNYCH W ZAKRESIE ENERGII HYBRYDOWEJ I SYSTEMÓW
AWARYJNYCH W KONFIGURACJACH Z ZASILANIEM LUB BEZ
ZASILANIA SIECIOWEGO
Rozwiązania w dziedzinie
energii hybrydowej
DARROX GSS
Rozwiązanie DARROX GSS zastępuje stosowane dotychczas generatory dieslowskie i eliminuje potrzebę
pobierania energii z sieci elektrycznej. Technika bocznego mocowania jednopunktowego nie wymaga użycia
dźwigu, sam system zaś montuje się w łatwy i szybki sposób. Jego eksploatacja charakteryzuje się niemal
zerowym obciążeniem akustycznym, a łopaty mają przyjemny dla oka, estetyczny kształt. DARROX GSS jest
rozwiązaniem ekologicznym.
•
•
•
•
•
•
Bezpieczna eksploatacja
Lekka i wytrzymała konstrukcja
Redukcja kosztów operacyjnych (OPEX)
Redukcja kosztów inwestycyjnych (CAPEX)
Redukcja emisji CO2 w procesie produkcji energii
Reduces CO2 in energy production
Nowoczesny moduł sterowania zapewnia maksymalną produkcję energii i łatwe monitorowanie w trybie
online.
KOMPONENTY GŁÓWNE
ŁADOWANIE BATERII
Turbina wiatrowa
Moc znamionowa: 3.0 kW przy prędkości wiatru 12 m/s.
Włączeniowa / wyłączeniowa prędkość wiatru: 5/16
m/s.
Wirniki
Podwójne typu Modern Darrieus
Wymiary: 2.2 * 2.5 m.
Panele słoneczne
Wszystkie moduły składają się z czterech paneli, każdy o
mocy znamionowej 250 Wp i mocy całkowitej 1000 Wp.
Opcja załadowania pięciu modułów w wersji podstawowej
Inteligentny moduł sterowania Darrox (DICU)
Maksymalna wydajność turbiny wiatrowej: 5 kW dla dwóch
podwójnych turbin
Maksymalna wydajność panelu słonecznego: 5 kW
Solar minimalnie 1 kW
Zalecane: baterie słoneczne z funkcją ładowania
częściowego (PSoC).
Wydajność baterii zależy od poziomu
naładowania, siły wiatru i warunków słonecznych,
a także od dostępności sieci i/lub generatora
dieslowskiego.
Rozwiązania w dziedzinie
energii hybrydowej
DARROX GSS
DARROX gss
ROZWIĄZANIE DLA OPERATORÓW USŁUG TELEKOMUNIKACYJNYCH W ZAKRESIE ENERGII HYBRYDOWEJ I SYSTEMÓW AWARYJNYCH W KONFIGURACJACH Z ZASILANIEM LUB BEZ ZASILANIA SIECIOWEGO s
ZARZĄDZANIE ENERGIĄ
PODZIEMNE POMIESZCZENIE DARROX
System zarządzania obiektem w trybie 24/7 z
użyciem Inteligentnego modułu sterowania
Eksploatacja w konfiguracji zasilania z sieci niestabilnej lub bez zasilania sieciowego.
Maszt RBS jest optymalną lokalizacją dla turbiny.
Opcja montowania na wieżach istniejących lub
nowych.
Wydajność baterii: ~1,000 – 2,000 Ah.
Stała temperatura bez potrzeby chłodzenia.
Znaczne wydłużenie żywotności baterii.
Wodoszczelność.
Rozwiązania w dziedzinie
energii hybrydowej
DARROX GSS
DARROX Energy
ROZWIĄZANIE DLA OPERATORÓW USŁUG TELEKOMUNIKACYJNYCH W ZAKRESIE ENERGII HYBRYDOWEJ W KONFIGURACJACH Z ZASILANIEM LUB BEZ ZASILANIA SIECIOWEGO
Wydajność
Moc znamionowa: 3.0 kW przy prędkości
wiatru 12 m/s
Znamionowa prędkość obrotowa: 465
Włączeniowa prędkość wiatru: 5 m/s *
Wyłączeniowa prędkość wiatru: 16 m/s *
Dopuszczalna prędkość wiatru: 50 m/s
Roczna produkcja energii
Lokalizacja optymalna: > 3 MWh
Fizyczne parametry turbiny
Podwójna turbina typu Darrieus:
Wys.: 5,750 * Szer.: 2,200 mm
Wirnik pojedynczy:
Wys.: 2,500 *Szer.: 2,200 mm
Obszar obrotó•w: 11 m2
Masa całkowita: ~ 170 kg (z wyłączeniem armatury masztu)
Poziom hałasu (w odległości 50 m)
Przy prędkości wiatru 4 – 8 m/s: < 36 dB
Przy prędkości wiatru 8 – 10 m/s: < 43 dB
Przy prędkości wiatru 10 – 13 m/s: < 49 dB
Przy prędkości wiatru 13 – 16 m/s: < 54 dB
Montaż inteligentnego modułu sterowania
Darrox (DICU I) w pomieszczeniach
Napięcie wyjściowe: 48…60 VDC
Prąd wyjściowy: 60 A (maksymalnie ciągły)
Napięcie wejściowe: trójfazowe, 0...250 VAC
Zabezpieczenie: przepięciowe i temperaturowe
Klasa ochrony: IP65
Temperatura pracy: -40-.+85 °C
Generator
Typ: stały magnes z napędem bezpośrednim
Moc elektryczna: 3.5 kW
Moment obrotowy wałka: 80 Nm
Znamionowa prędkość obrotowa: 465
Częstotliwość liniowa: 0...100 Hz
Zabezp. przed nadmierną prędkością i system
bezp.
Hamulec elektr.: obciążenie szt. w trybie elektron
System bezp.: automatyczne zabezp. antywibracyjne
* wartości regulowane
48 VDC
AC/DC
Battery charger
G
4 8 V D C
L o a d
AC
DC
DC
AC
Generator
2 3 0VA C ,
1 p h L o a d
DC/AC Inverter
Brake
resistor
400 VAC
3ph Grid
DC
AC
DG
DC
DC
Photovoltaic
DC/DC
Battery charger
Power system
Kaukomarkkinat Poland
Telko-Poland Sp. z.o.o., ul. Cybernetyki 19, 02-677 Warszawa, Poland
Tel. +48 22 330 1270 , www.kaukomarkkinat.pl
Diesel
generator
