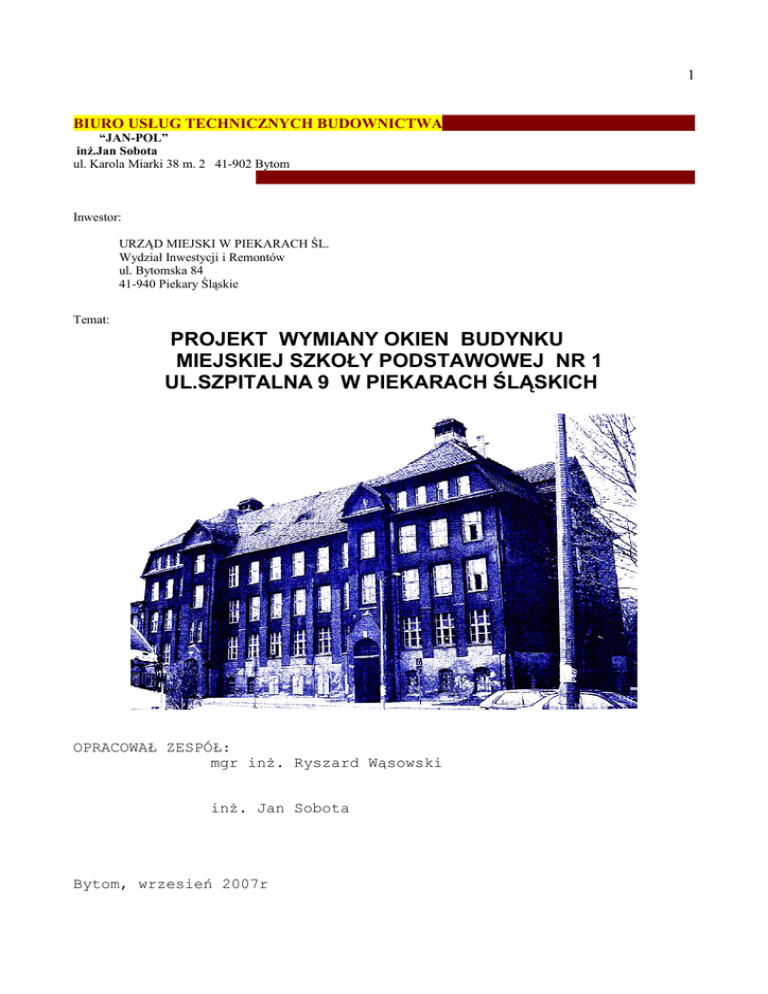

1
BIURO USŁUG TECHNICZNYCH BUDOWNICTWA
“JAN-POL”
inż.Jan Sobota
ul. Karola Miarki 38 m. 2 41-902 Bytom
Inwestor:
URZĄD MIEJSKI W PIEKARACH ŚL.
Wydział Inwestycji i Remontów
ul. Bytomska 84
41-940 Piekary Śląskie
Temat:
PROJEKT WYMIANY OKIEN BUDYNKU
MIEJSKIEJ SZKOŁY PODSTAWOWEJ NR 1
UL.SZPITALNA 9 W PIEKARACH ŚLĄSKICH
OPRACOWAŁ ZESPÓŁ:
mgr inż. Ryszard Wąsowski
inż. Jan Sobota
Bytom, wrzesień 2007r
2
ZAWARTOŚĆ OPRACOWANIA
A. Część tekstowa:
1.
2.
3.
4.
5.
Strona tytułowa
Zawartość opracowania
Dane ogólne
Zakres wymiany okien
Wnioski końcowe i zalecenia
B. Projekt- Część graficzna
1. Sytuacja
2. Elewacja frontowa
3. Elewacja od podwórza
4. Elewacja południowa
5. Elewacja północna
6. Podparcie parapetu
7. Zestawienie stali konstrukcyjnej
8. Inwentaryzacja WC Zerówka
9. Zestawienie stolarki okiennej
C. Informacja BIOZ
D. Kosztorysy
E. Specyfikacje materiałowe
rys Nr 1
rys Nr 2
rys Nr 3
rys Nr 4
rys Nr 5
rys Nr 6
rys Nr 7
rys Nr 8
strona Nr 1-4
3
OPIS TECHNICZNY
3. Dane ogólne
3. 1. Przedmiot opracowania.
Przedmiotem opracowania jest Projekt Wymiany Okien Budynku Miejskiej Szkoły Podstawowej
Nr 1 ul. Szpitalna 9 w Piekarach Śląskich
3.2. Podstawa opracowania
3.2.1. Umowa z Inwestorem
3.2.2. Szkice pomiarowe z wizji lokalnych prowadzonych w sierpniu i wrześniu kwietniu 2007 r.
•
Przepisy prawa:
•
Ustawa z dnia 7 lipca 1994r –Prawo budowlane jednolity tekst Dz.U. Nr 06 .156 poz. 1118 z
dnia 01.09.2006 z późniejszymi zmianami)
•
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków
technicznych,jakim powinny odpowiadać budynki ich usytuowanie (Dz.U. Nr 75
•
poz.690 )
•
Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003r w sprawie szczegółowego zakresu i
formy projektu budowlanego (Dz.U. Nr 120 poz.1133 z 2003r)
•
Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r (Dz.U. Nr 120 poz.1126 z
2003r) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu
bezpieczeństwa i ochrony zdrowia §6 pkt. 1b.
•
Uzgodnienia z Inwestorem
•
Polskie Normy
4..Opis techniczny obiektu:
Przedmiotowy obiekt zlokalizowany jest w Piekarach Śląskich przy zbiegu ul.Szpitalnej i Żwirki
pod numerem pocztowym Szpitalna 9.
Obiekt Szkoły Podstawowej nr 1 jest budynkiem użyteczności publicznej-o typowej konstrukcji
budynku edukacyjnego z początku dwudziestego wieku. Został wybudowany w latach 1910-1914
Jest to budynek wolno stojący, czterokondygnacyjny z poddaszem użytkowym Budowa tradycja
4
trzytraktowa o murach z cegły ceramicznej pełnej na zaprawie wapiennej grubości 25-51 cm, ściany
działowe 12 cm.
Stropy między kondygnacyjne ceramiczne typu Ackermana. Schody żelbetowe lub składne z
elementów kamiennych. Nad aulą istnieje sklepienie pulpitowe wykonane w konstrukcji żelbetowej.
Łupina sklepienia posiada żelbetowe nośne żebra ( główne poprzeczne i pośrednie – podłużne),
które jednocześnie są oparciem więźby dachowej
Konstrukcja nośna dachu o więźbie drewnianej dwuspadowej, o kącie nachylenia 45 stopni
w układzie wieszarowym, słupowo-kleszczowym z dwoma wieszakami i zastrzałami.
Dach kryty dachówką karpiówką podwójnie w koronkę .
W piwnicach znajdują się szatnie, zbiorowe ubikacje, kotłownia, magazyny, sklepik, pomieszczenia
tercjana.
W kondygnacja wyższych znajdują się sale edukacyjne, gabinety i sanitariaty. W centralnej części
na II piętrze znajduje się aula.
W pomieszczeniach poddasza znajduje się „zerówka” oraz po przeciwnej stronie dawne mieszkanie
szkolne zamieniono na izbę pamięci.
•
Dane ogólne:
•
rok budowy
•
ilość kondygnacji
•
kubatura
•
powierzchnia zabudowy
•
podpiwniczenie – całkowite
1914r
3 + piwnica + poddasze
24 990,0m3
5270 m2
5.Zakres projektu
Z uwagi na zużycie techniczne i brak szczelności drewnianej stolarki oraz szklenie o
nieodpowiednim współczynniku przenikania ciepła i wynikające z tego powodu straty ciepła
administrator nieruchomości pojął decyzję o wymianie okien.
Planuje się dokonanie wymiany okien na okna PCV z następującymi uwarunkowaniami:
•
Nowe okna w kolorze białym 5-cio komorowe bezołowiowe.
•
Szyba nisko emisyjna o współczynniku „U'=1,0
•
Piwnice od ul.Szpitalnej -szklenie poliwęglanem 4-ro komorowym mlecznym
•
Parapety wewnętrzne z granitu grubości 4 cm
•
Parapety zewnętrzne z blachy ocynkowanej grub. 0,75 mm malowanej proszkowo w kolorze
brązowym
•
Środkowe okno na taras podmurować do wspólnego poziomu
5
•
W skrzydłach dolnych części okien (kwater) w korytarzach i klatkach schodowych klamki muszą
byś zaopatrzone w zamki z kluczykiem, blokującym otwarcie okna
•
W klasach i innych pomieszczeniach w skrzydłach ( dolnych kwaterach okien) zaopatrzyć w
dodatkowe, oprócz standardowych klamek, w zamki wmontowane w dolnej części skrzydeł
blokujące otwarcie ale pozwalające na uchylenie kwatery (za pomocą kluczyka)
•
Dla podparcia nowych, ciężkich parapetów z granitu zabudować konstrukcję podpierającą z
kątowników systemowych HD 15090-90x150x63 mm w.g. Rys. Nr 6
•
Dla wymiany okna „O8” w klatce schodowej na III piętrze koniecznym jest rozebranie ścianek
ubikacji, dokonanie wymiany okna i ponowne zabudowanie ścianek WC – wymiary ścianek
pokazano na Rysunku nr 8
•
Na poziomie parteru od strony podwórza , należy wymienić zużyte parapety z kształtek
ceramicznych
•
W pasie okien piwnicznych, od strony podwórza, należy podmurować parapety 7-miu okien
typu
•
O2.
Okna muszą zapewnić stałą infiltrację powietrza zewnętrznego w granicach wymaganych przez
PN
•
Skrzydła rozwieralno - uchylne bez okapników zaopatrzone w mikrouchwyt
•
Okucia okienne obwiedniowe
•
System uszczelek min. podwójny
•
Skrzydła rozwieralno - uchylne zabezpieczone przed wysprzęgleniem się skrzydła (blokada
błędnego położenia klamki)
•
Oznakowanie współczynnika szyby na ramce
•
W oknach wskazanych przez Inwestora należy zamontować nawiewniki okienne sterowane
automatycznie, ciśnieniowe ( 40 szt.).
Mgr inż. Ryszard Wąsowski
inż. Jan sobota
