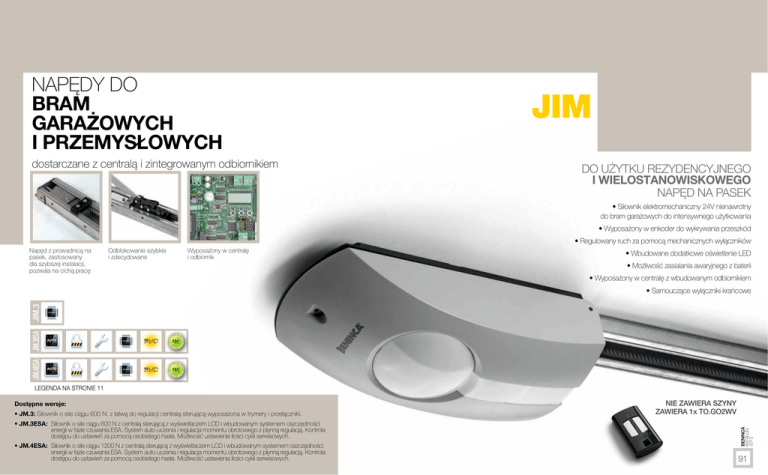

NAPĘDY DO BRAM GARAŻOWYCH I PRZEMYSŁOWYCH

NAPĘDY DO BRAM GARAŻOWYCH I PRZEMYSŁOWYCH

NAPĘDY DO
BRAM
GARAŻOWYCH
I PRZEMYSŁOWYCH
dostarczane z centralą i zintegrowanym odbiornikiem
JIM
DO UŻYTKU REZYDENCYJNEGO
I WIELOSTANOWISKOWEGO
NAPĘD NA PASEK
• Siłownik elektromechaniczny 24V nienawrotny
do bram garażowych do intensywnego użytkowania
• Wyposażony w enkoder do wykrywania przeszkód
• Regulowany ruch za pomocą mechanicznych wyłączników
Napęd z prowadnicą na
pasek, zastosowany
dla szybszej instalacji,
pozwala na cichą pracę
Odblokowanie szybkie
i zdecydowane
Wyposażony w centralę
i odbiornik
• Wbudowane dodatkowe oświetlenie LED
• Możliwość zasialania awaryjnego z baterii
• Wyposażony w centralę z wbudowanym odbiornikiem
ENCODER
JIM.4ESA JIM.3ESA
JIM.3
• Samouczące wyłączniki krańcowe
ENCODER
ENCODER
LEGENDA NA STRONIE 11
• JM.3: Siłownik o sile ciągu 600 N, z łatwą do regulacji centralą sterującą wyposażona w trymery i przełączniki.
• JM.3ESA: Siłownik o sile ciągu 600 N z centralą sterującą z wyświetlaczem LCD i wbudowanym systemem oszczędności
energii w fazie czuwania ESA. System auto-uczenia i regulacja momentu obrotowego z płynną regulacją. Kontrola
dostępu do ustawień za pomocą osobistego hasła. Możliwość ustawienia ilości cykli serwisowych.
• JM.4ESA: Siłownik o sile ciągu 1200 N z centralą sterującą z wyświetlaczem LCD i wbudowanym systemem oszczędności
energii w fazie czuwania ESA. System auto-uczenia i regulacja momentu obrotowego z płynną regulacją. Kontrola
dostępu do ustawień za pomocą osobistego hasła. Możliwość ustawienia ilości cykli serwisowych.
NIE ZAWIERA SZYNY
ZAWIERA 1x TO.GO2WV
BENINCÀ
KATALOG
2012
Dostępne wersje:
91
PARAMETRY TECHNICZNE
JM.3
Zasilanie
230 Vac
Zasilanie silnika
24 Vdc
Natężenie
0,7 A
Zużycie energii w trybie standby
Siła ciągu
600 N
Prędkość otwierania
8,9 m/1’
Cykl pracy
użycie intensywne
Stopień ochrony
IP 40
Wyłącznik krańcowy
elektroniczny z enkoderem
Temperatura pracy
-20°C/+50°C
Maksymalna powierzchnia bramy
11 m kw./maks.
Szyna
PTC.3/PTCI.3/PTCL.4
Odbiornik radiowy
Wbudowany
Waga
6,2 Kg
Ilość sztuk na palecie
50
JM.3ESA
JM.4ESA
230 Vac
24 Vdc
0,7 A
8 mA
600 N
8,9 m/1’
użycie intensywne
IP 40
elektroniczny z enkoderem
-20°C/+50°C
11 m kw./maks.
PTC.3/PTCI.3/PTCL.4
Wbudowany
6,2 Kg
50
230 Vac
24 Vdc
1,5 A
8 mA
1200 N
8,9 m/1’
użycie intensywne
IP 40
elektroniczny z enkoderem
-20°C/+50°C
22 m kw./maks.
PTC.4/PTCL.4
Wbudowany
7,6 Kg
50
PTCI.3
PTC.3
PTC.4
PTCL.4
PTCI.4
PTCS.3
PTCSL.3
PTCSL.4
PTCSXL.4
AU.C25
Prowadnica z paskiem
do drzwi wys. h 2,5 m.,
wewnętrzna, (tylko dla modelu
JM .3/ESA) Prowadnica w
jednym odcinku
o długości 3 m
Prowadnica z paskiem do
drzwi wys. h maks. 2,5 m
(tylko dla modelu JM .3/ESA)
Prowadnica w dwóch odcinkach
Prowadnica z paskiem do
drzwi wys. h maks. 2,5 m
(tylko dla modelu JM .4ESA)
Prowadnica w dwóch
odcinkach
Prowadnica z paskiem do
drzwi wys. h maks. 3,5 m
(tylko dla modeli JM .4/ESA)
Prowadnica w dwóch
odcinkach
Prowadnica z paskiem do
drzwi wys. h maks. 2,5m
(dla JM.3/JM.3ESA/
JM.4ESA). Prowadnica w
jednym odcinku
o długości 3m
Prowadnica z paskiem do drzwi
wys. h maks. 2,5 m
(tylko dla modelu JM .3/ESA)
(3 odcinki 1m każdy)
Prowadnica z paskiem do drzwi
wys. h maks. 3,5 m
(tylko dla modelu JM .3/ESA)
(4 odcinki 1m każdy)
Prowadnica z paskiem do drzwi
wys. h maks. 3,5 m
(dla modelu JM.3/JM.3ESA/
JM.4ESA)
(5 odcinki 1m każdy)
Prowadnica z paskiem do drzwi
wys. h maks. 4,5 m
(dla modelu JM.3/JM.3ESA/
JM.4ESA)
(5 odcinki 1m każdy)
Ramię wahadłowe dla drzwi
z przeciwwagą
JK.UL
JM.PP
ID.TA
JM.CBY
NIMH
Odblokowanie kluczykowe
zewnętrzne do bram
segmentowych
Urządzenie do obsługi napędu
w funkcji krok po kroku
Tablica informacyjna
Zestaw do JM .3 i JM .4,
Bateria niklowo-metalowowyposażony w kartę do ładowania wodorowa 2 Ah, 24Vdc
akumulatorów CB.24V, 2
akumulatory1,2Ah i odpowiednią
podstawkę. Pozwala na
funkcjonowanie w przypadku braku
zasilania sieciowego
446 mm
APPLE.2
APPLE.4
Pilot 433,92 MH z z kodem
zmiennym, 2 lub 4 kanałowy,
z uchwytem naściennym
PTC3 3024 mm / PTC4 3024 mm / PTCL 4024 mm
BENINCÀ
KATALOG
2012
202 mm
155 mm
34 mm
PTC3 2660mm / PTC4 2660 mm / PTCL 3660 mm
93
