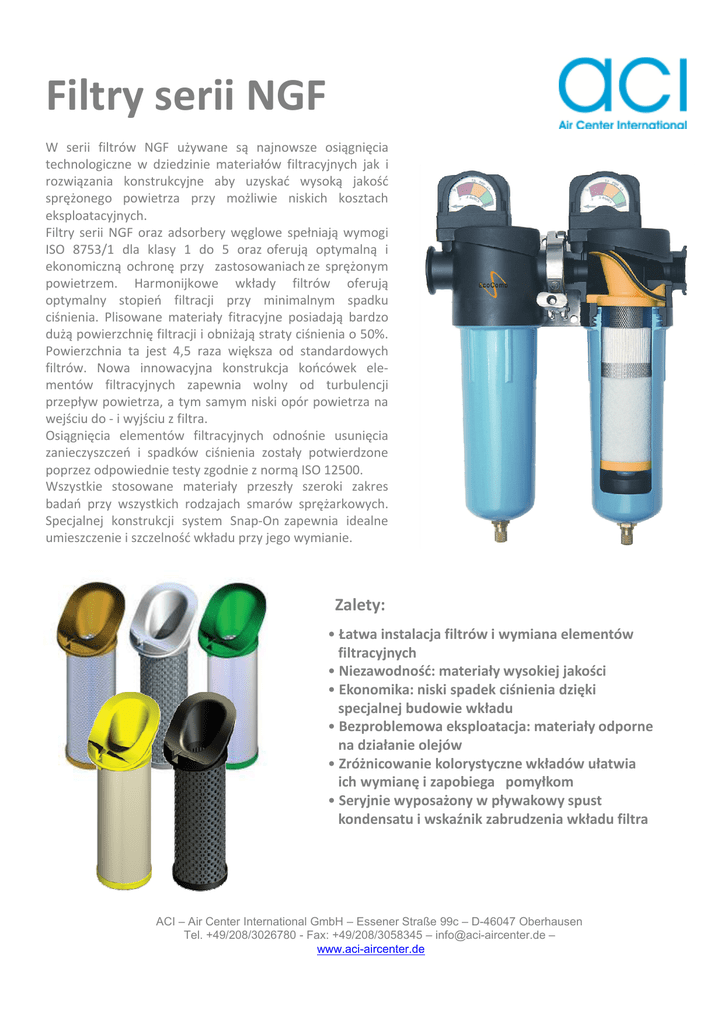

Filtry serii NGF
W serii filtrów NGF używane są najnowsze osiągnięcia
technologiczne w dziedzinie materiałów filtracyjnych jak i
rozwiązania konstrukcyjne aby uzyskać wysoką jakość
sprężonego powietrza przy możliwie niskich kosztach
eksploatacyjnych.
Filtry serii NGF oraz adsorbery węglowe spełniają wymogi
ISO 8753/1 dla klasy 1 do 5 oraz oferują optymalną i
ekonomiczną ochronę przy zastosowaniach ze sprężonym
powietrzem. Harmonijkowe wkłady filtrów oferują
optymalny stopień filtracji przy minimalnym spadku
ciśnienia. Plisowane materiały fitracyjne posiadają bardzo
dużą powierzchnię filtracji i obniżają straty ciśnienia o 50%.
Powierzchnia ta jest 4,5 raza większa od standardowych
filtrów. Nowa innowacyjna konstrukcja końcówek elementów filtracyjnych zapewnia wolny od turbulencji
przepływ powietrza, a tym samym niski opór powietrza na
wejściu do - i wyjściu z filtra.
Osiągnięcia elementów filtracyjnych odnośnie usunięcia
zanieczyszczeń i spadków ciśnienia zostały potwierdzone
poprzez odpowiednie testy zgodnie z normą ISO 12500.
Wszystkie stosowane materiały przeszły szeroki zakres
badań przy wszystkich rodzajach smarów sprężarkowych.
Specjalnej konstrukcji system Snap-On zapewnia idealne
umieszczenie i szczelność wkładu przy jego wymianie.
Zalety:
• Łatwa instalacja filtrów i wymiana elementów
filtracyjnych
• Niezawodność: materiały wysokiej jakości
• Ekonomika: niski spadek ciśnienia dzięki
specjalnej budowie wkładu
• Bezproblemowa eksploatacja: materiały odporne
na działanie olejów
• Zróżnicowanie kolorystyczne wkładów ułatwia
ich wymianę i zapobiega pomyłkom
• Seryjnie wyposażony w pływakowy spust
kondensatu i wskaźnik zabrudzenia wkładu filtra
ACI – Air Center International GmbH – Essener Straße 99c – D-46047 Oberhausen
Tel. +49/208/3026780 - Fax: +49/208/3058345 – [email protected] –
www.aci-aircenter.de
Dane techniczne
Model Wydajność
F02-B-..
F03-B-..
F04-B-..
F06-B-..
F07-B-..
F08-B-..
F10-B-..
F11-B-..
F12-B-..
F14-B-..
F15-B-..
F16-B-..
F17-B-..
..
SF
m³/h
35
61
88
131
180
275
450
629
700
1354
1800
2097
2622
maks.
Waga
Ciśnienie
bar
16,0
16,0
16,0
16,0
16,0
16,0
16,0
16,0
16,0
16,0
16,0
16,0
16,0
kg
0,8
0,8
0,9
1,4
1,4
1,6
3,8
4,5
5,3
8,4
8,4
12,6
28,7
A
mm
113,6
113,6
113,6
132,0
132,0
132,0
200,0
200,0
200,0
230,8
230,8
230,8
230,8
Wymiary
B
C
mm
205,5
205,5
205,5
262,1
262,1
326,1
336,1
433,7
566,0
634,4
634,4
817,1
1085,1
Mm
171,4
171,4
216,4
219,8
219,8
283,8
276,1
373,1
505,4
550,0
550,0
732,7
1000,7
D
mm
102,0
102,0
102,0
127,0
127,0
127,0
178,0
178,0
178,0
204,0
204,0
204,0
204,0
Przyłącze
"
1/4"
3/8"
1/2"
3/4"
3/4"
1"
1 1/2"
1 1/2"
2"
2 1/2"
3 1/2"
3"
3"
Opis
usuwa cząstki stałe i ciekłe większe niż 3 µm. Pozostałości oleju w odniesieniu do
warunków standardowych (20°C i 1 bar): 5 ppm przy maksymalnej ilości na wejściu
25.000 ppm zgodnie z normą ISO 8573.1. Uzyskana klasa czystości: cząstki stałe - 3
klasa, olej - 5 klasa.
PF
usuwa cząstki stałe i ciekłe większe niż 1 µm. Pozostałości oleju w odniesieniu do
warunków standardowych (20°C i 1 bar): 0,5 ppm przy maksymalnej ilości na wejściu
2.000 ppm zgodnie z normą ISO 8573.1. Uzyskana klasa czystości: cząstki stałe - 2
klasa, olej - 2 klasa.
HF
usuwa cząstki stałe i ciekłe większe niż 0,01 µm. Pozostałości oleju w odniesieniu do
warunków standardowych (20°C i 1 bar): 0,01 ppm przy maksymalnej ilości na
wejściu 1.000 ppm zgodnie z normą ISO 8573.1. Uzyskana klasa czystości: cząstki
stałe - 1 klasa, olej - 1 klasa.
UF
usuwa cząstki stałe i ciekłe większe niż 0,01 µm. Pozostałości oleju w odniesieniu do
warunków standardowych (20°C i 1 bar): 0,008 ppm przy maksymalnej ilości na
wejściu 100 ppm zgodnie z normą ISO 8573.1. Uzyskana klasa czystości: cząstki stałe 1 klasa, olej - 1 klasa.
CF
usuwa cząstki stałe i ciekłe większe niż 0,01 µm. Pozostałości oleju w odniesieniu do
warunków standardowych (20°C i 1 bar): 0,003 ppm przy maksymalnej ilości na
wejściu 0,01 ppm zgodnie z normą ISO 8573.1. Klasa czystości: cząstki stałe - 1 klasa,
olej - 1 klasa.
Ciśnienie robocze: 7 bar.
Maks. ciśnienie : 16 bar.
Maks. temperatura: 66 °C.
Filtry F02 do F07 posiadają indykator zanieczyszczenia.
Filtry F08 do F017 posiadają manometr różnicowy.
Wszystkie filtry posiadają automatyczny spust kondensatu.
Kolor
Wszystkie dane w odnisieniu do temp. 20 °C, 1 bar abs. i ciśnienia roboczego 7 bar.
Dostępnych jest wiele opcji materiałowych i technicznych.
Zastrzegamy sobie prawo zmian technicznych.
