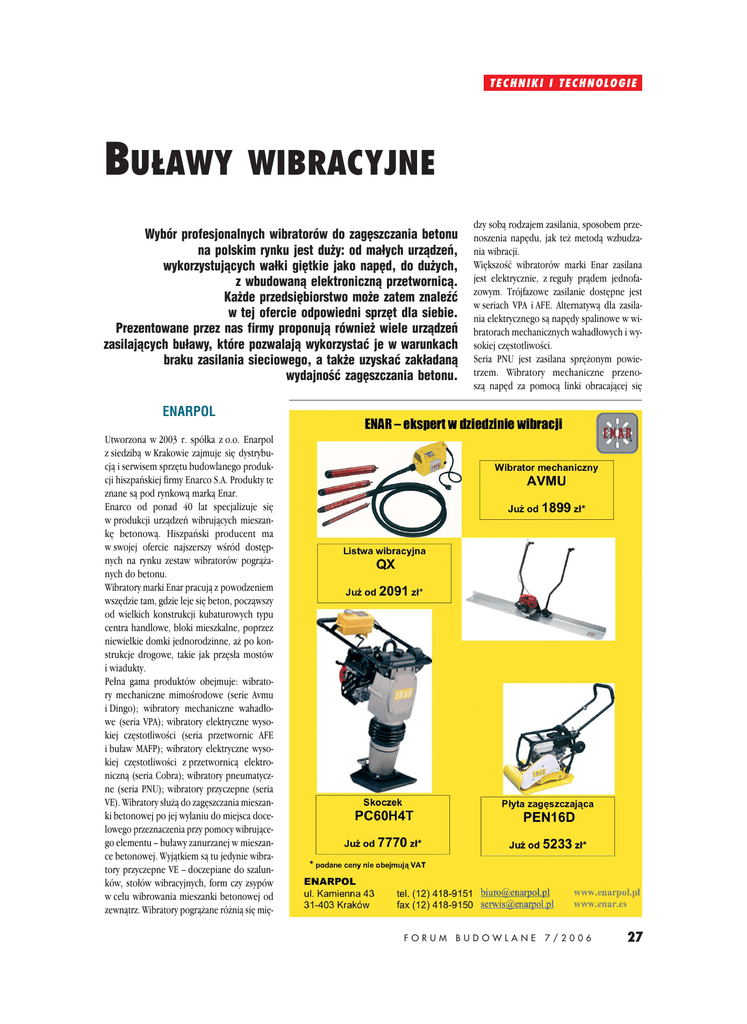

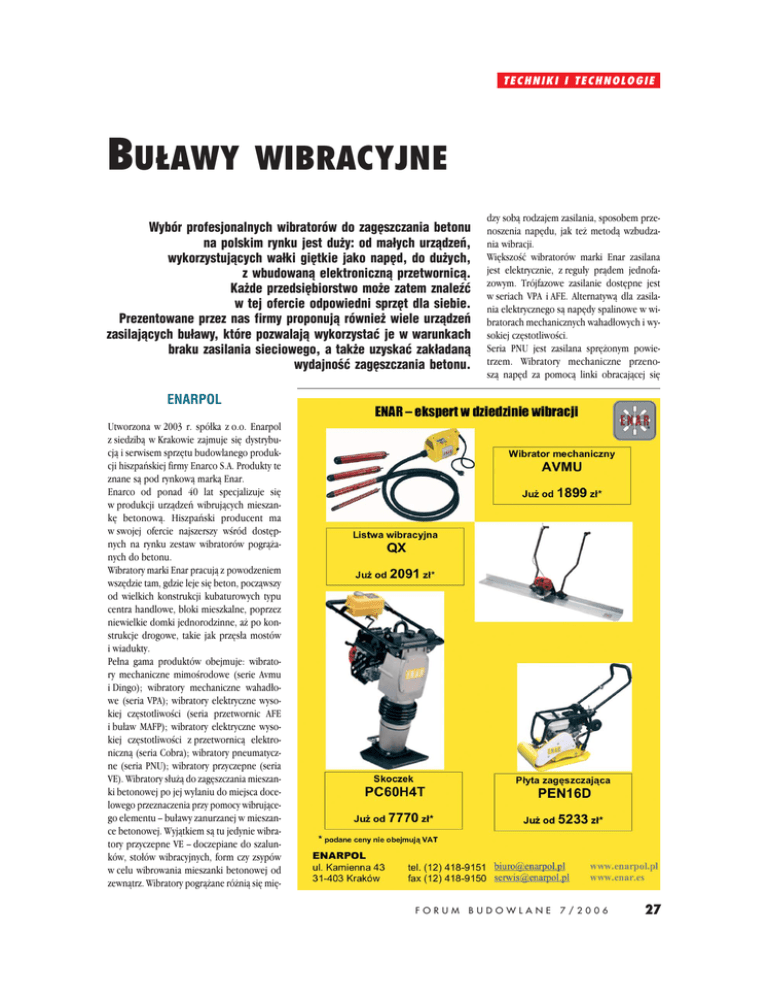

TECHNIKI I TECHNOLOGIE BUŁAWY WIBRACYJNE Wybór profesjonalnych wibratorów do zagęszczania betonu na polskim rynku jest duży: od małych urządzeń, wykorzystujących wałki giętkie jako napęd, do dużych, z wbudowaną elektroniczną przetwornicą. Każde przedsiębiorstwo może zatem znaleźć w tej ofercie odpowiedni sprzęt dla siebie. Prezentowane przez nas firmy proponują również wiele urządzeń zasilających buławy, które pozwalają wykorzystać je w warunkach braku zasilania sieciowego, a także uzyskać zakładaną wydajność zagęszczania betonu. dzy sobą rodzajem zasilania, sposobem przenoszenia napędu, jak też metodą wzbudzania wibracji. Większość wibratorów marki Enar zasilana jest elektrycznie, z reguły prądem jednofazowym. Trójfazowe zasilanie dostępne jest w seriach VPA i AFE. Alternatywą dla zasilania elektrycznego są napędy spalinowe w wibratorach mechanicznych wahadłowych i wysokiej częstotliwości. Seria PNU jest zasilana sprężonym powietrzem. Wibratory mechaniczne przenoszą napęd za pomocą linki obracającej się ENARPOL Utworzona w 2003 r. spółka z o.o. Enarpol z siedzibą w Krakowie zajmuje się dystrybucją i serwisem sprzętu budowlanego produkcji hiszpańskiej firmy Enarco S.A. Produkty te znane są pod rynkową marką Enar. Enarco od ponad 40 lat specjalizuje się w produkcji urządzeń wibrujących mieszankę betonową. Hiszpański producent ma w swojej ofercie najszerszy wśród dostępnych na rynku zestaw wibratorów pogrążanych do betonu. Wibratory marki Enar pracują z powodzeniem wszędzie tam, gdzie leje się beton, począwszy od wielkich konstrukcji kubaturowych typu centra handlowe, bloki mieszkalne, poprzez niewielkie domki jednorodzinne, aż po konstrukcje drogowe, takie jak przęsła mostów i wiadukty. Pełna gama produktów obejmuje: wibratory mechaniczne mimośrodowe (serie Avmu i Dingo); wibratory mechaniczne wahadłowe (seria VPA); wibratory elektryczne wysokiej częstotliwości (seria przetwornic AFE i buław MAFP); wibratory elektryczne wysokiej częstotliwości z przetwornicą elektroniczną (seria Cobra); wibratory pneumatyczne (seria PNU); wibratory przyczepne (seria VE). Wibratory służą do zagęszczania mieszanki betonowej po jej wylaniu do miejsca docelowego przeznaczenia przy pomocy wibrującego elementu – buławy zanurzanej w mieszance betonowej. Wyjątkiem są tu jedynie wibratory przyczepne VE – doczepiane do szalunków, stołów wibracyjnych, form czy zsypów w celu wibrowania mieszanki betonowej od zewnątrz. Wibratory pogrążane różnią się mięFORUM BUDOWLANE 7/2006 27 Wibrator Dingo z paletą buław szkoleni w kwestiach handlowych i serwisowych, służą zatem pomocą i radą w doborze odpowiednich urządzeń. Gwarancja udzielana jest na okres 12 miesięcy, serwis centralny i magazyn części zamiennych znajdują się w siedzibie firmy w Krakowie. Bieżącej obsługi urządzeń dokonuje sieć dystrybutorów w całej Polsce. Fot. Enarco wewnątrz zbrojonego wałka giętkiego. Wibratory wysokiej częstotliwości to buławy zaopatrzone w wewnętrzny silnik elektryczny zasilany z przetwornicy prądem o podwyższonej częstotliwości 200 Hz. Wewnątrz wałka ochronnego znajdują się jedynie przewody elektryczne. Wibratory pneumatyczne to z kolei buławy z wewnętrzną turbiną, poruszaną przy pomocy sprężonego powietrza. Wewnątrz wałka ochronnego znajdują się dwie rurki: jedna doprowadzająca, druga odprowadzająca sprężone powietrze. Nowością w ofercie firmy jest nowy wibrator mechaniczny Dingo, mający w przyszłości zastąpić najbardziej popularny produkt Enarco – wibrator Avmu. Napęd Dingo zamknięty jest w walcowatej obudowie z niezwykle twardego plastiku, odpornego na uderzenia i wstrząsy. Silnik elektryczny jest umieszczony w wewnętrznej obudowie, dodatkowo zabezpieczony z zewnątrz. Napęd został wyposażony w 4 uchwyty: 3 boczne i 1 tylny, pozwalające swobodnie manewrować narzędziem podczas pracy. Na wlocie powietrza umieszczono filtr zabezpieczający wnętrze napędu przed dostawaniem się tam niepożądanych Fot. Enarco TECHNIKI I TECHNOLOGIE Wibrator mechaniczny mimośrodowy Dingo materiałów, takich jak piasek, beton, żwir. Inaczej niż w Avmu zostało też rozwiązane mocowanie wałka giętkiego. W Dingo nic nie wystaje z napędu. Ciekawym rozwiązaniem jest zestaw uchwytów, szczególnie uchwyt tylny, pozwalający na pionową pracę wibratora, dzięki czemu unika się nadmiernego wyginania wałka giętkiego i zaoszczędza jego długość. W związku z tym można efektywnie pracować tym urządzeniem z wałkami krótszymi o 1 m. Podczas gdy standardem w Avmu były wałki o dł. 4 m, w Dingo takim standardem ma być wałek o dł. 3 m. Komfort pracy zapewnia ponadto załączony pasek, a przede wszystkim niska waga urządzenia, ułatwiająca manewrowanie. Dystrybutorzy zostali prze- 28 FORUM BUDOWLANE PERLES Perles oferuje całą gamę wibratorów do zagęszczania betonu: od małych, wykorzystujących wałki giętkie jako napęd buław, do dużych urządzeń, w których do generowania drgań stosuje się bezkomutatorowe elektryczne silniki prądu przemiennego. Na początek przybliżmy buławy z wałkiem giętkim, który przenosi napęd z silnika na wibrator. Jest on napędzany przenośnym silnikiem elektrycznym CMP. Wałek giętki umieszczono w przewodzie gumowym podwójnie zabezpieczonym siatką drucianą i wewnętrznym płaszczem stalowym. Perles oferuje szeroką gamę tego typu buław. Mają 7/2006 one średnice 28, 35 lub 42 mm i długość 3 albo 4 m. Urządzenia te pracują z prędkością obrotową 10000 min-1 i mogą być używane do zagęszczania odpowiednio 8, 10 i 20 m3 betonu/godz. Ich waga mieści się w przedziale od 9 do 12,3 kg. Kolejna grupa to buławy elektroniczne wysokiej częstotliwości z elektronicznym konwerterem 230 V. Urządzenia te mają średnicę od 38 do 65 mm i długość 7 m. Wyposażono je w elektroniczną przetwornicę (konwerter częstotliwości prądu), zwiększającą częstotliwość zasilania z 50 do 250 Hz. Ich buławę zaopatrzono w bezkomutatorowy elektryczny silnik prądu przemiennego, który służy do generowania drgań. Perles oferuje cztery takie urządzenia o symbolach EVE 380, EVE 500, EVE 570 i EVE 650 odpowiednio z mocą 365, 655, 800 i 875 W. Są one zasilane jednofazowym prądem sieciowym o napięciu 230 V/50 Hz. Nie mniej interesujące są buławy wibracyjne bez przetwornicy częstotliwości. Urządzenia te mają średnicę od 36 do 75 mm oraz przewód o długości 5 m. Wyposażono je w hermetyczną obudowę głowicy, zabezpieczającą ją przed zużyciem i rozszczelnieniem, jak i gumowy wąż doprowadzający prąd o podwójnej izolacji. Całość jest izolowana i chroni przed prądem o napięciu 50 V, co w zupełności wystarcza, buławy te zasila bowiem prąd o napięciu 42 V. Głowicę tego sprzętu zaopatrzono w bezkomutatorowy elektryczny silnik prądu przemiennego, służący generowaniu drgań. Perles oferuje dziewięć tego typu urządzeń o symbolach: AV 364, AV 424, AV 514, AV 574HDP, AV 574, AV 664HDP, AV 664, AV 764HDP i AV 764. Mają one odpowiednio moc 465, 490, 755, 875, 875, 930, 930, 1165 i 1165 W, prędkość obrotową 12 000 min-1, są zasilane prądem o napięciu 42 V i częstotliwości 200 Hz. Generują wibracje o sile odśrodkowej o wartości od Fot. Perles TECHNIKI I TECHNOLOGIE 1500 do 9000 N. Ich obszar działania obejmuje pole o szerokości od 30 do 150 cm. Waga buław serii AV mieści się w przedziale od 9 do 20 kg. Buławy serii AV mogą być zasilane z elektrycznych przetwornic często- tliwości CAF 120/240, CAF 250, CAF 600, jak i z generatorów spalinowych GAF 150 i GAF 250, w których Perles zastosował silniki spalinowe Honda. Przetwornice CAF 120/240 i CAF 250 można zasilać sieciowo prądem jednofa- zowym 230 V/50 Hz lub trójfazowym 400 V/ 50 Hz. Posiadają odpowiednio moc 1,5 i 2,5 kVA oraz są wyposażone w silniki elektryczne służące do generowania prądu o częstotliwości 200 Hz, napięciu 42 V i natężeniu 21 lub 34 A. Mają one 2 albo 3 wyjścia, czyli można z nich zasilać maksymalnie 2-3 buławy jednocześnie. Przetwornica CAF 600 posiada także zasilanie sieciowe 230 V/50 Hz lub 400 V/50 Hz, ma natomiast większą moc 6 kVA, generuje 3-fazowy prąd o częstotliwości 200 Hz i napięciu 42 V oraz natężeniu 80 A. Ma ona 4 wyjścia (opcjonalnie do 8). Generatory spalinowe GAF 150 i GAF 250 wyposażono w silniki spalinowe Hondy, a także generatory, które produkują trójfazowy prąd o częstotliwości 200 Hz, napięciu 42 V i natężeniu odpowiednio 21 lub 34 A. Urządzenia są oszczędne i wydajne, a że zostały zbudowane z najlepszych materiałów - mają bardzo dużą trwałość. Wszystkie opisane tu przetwornice i generatory spalinowe posiadają dwa oddzielne uzwojenia, zwiększające bezpieczeństwo elektryczne, i wydajne układy chłodzące. Elektryczne przetwornice częstotliwości dodatkowo wyposażono w systemy antyprzeciążeniowe, które wyłączają je w przypadku nagrzania się uzwojeń do temperatury krytycznej. Ponadto wszystkie prezentowane tu urządzenia zasilające zabezpieczono przed wodą i wpadaniem drobin o rozmiarach powyżej 1 mm. WEBER Fot. Perles Siedziba Weber Maschinentechnik Sp. z o.o. mieści się w Nadarzynie/Starej Wsi. Polska spółka reprezentuje niemieckiego producenta maszyn i urządzeń Weber MT. Utworzono ją w 1992 r. w celu zapewnienia profesjonalnej obsługi sieci sprzedaży i serwisu urządzeń produkcji Weber MT na terenie Polski. Założone w 1952 r. Weber MT posiada dziś przedstawicielstwa i biura sprzedaży w Europie, USA, Kanadzie oraz Ameryce Południowej i Środkowej. W Bad Laasphe, gdzie znajduje się zakład produkcyjny, pracuje centrum rozwoju z działem konstrukcyjnym. Jest to prawdziwy poligon doświadczalny dla nowych rozwiązań konstrukcyjnych: w hali prób, z wykorzystaniem najnowocześniejszego sprzętu, odbywają się testy oraz pomiar poziomu hałasu i przyśpieszeń. Przed wejściem do produkcji seryjnej szczegółowo sprawdzane są wszystkie podzespoły maszyn. Własny magazyn maszyn, części zamiennych i podzespołów, prowadzony przez firmę Weber Maschinentechnik, gwarantuje ich łatwą dostępność poprzez sieć zlokalizowaFORUM BUDOWLANE 7/2006 29 Fot. Weber Maschinentechnik TECHNIKI I TECHNOLOGIE Buławy wibracyjne „IV” Weber MT znajdują zastosowanie przy pracach betoniarskich o dużym zakresie zmiennego 230 V, 50 Hz i osiąga częstotliwość 12000 drgań/min. Standardowo produkowane jest z przewodem elektrycznym nych na terenie całego kraju przedstawicielstw posiadających autoryzację w zakresie dostaw i serwisowania sprzętu Weber MT. MVX – profesjonalny zestaw do wibrowania betonu przeznaczony dla małych zadań o dł. 10 m z wtyczką. Na serię IV składają się wibratory wysokiej częstotliwości podłączane do przetwornicy. Są to kompletne urządzenia z wbudowanym napędem, przeznaczone do profesjonalnego zagęszczania betonu. Obok programu standardowego dla zadań klasycznych klient znajdzie w tej linii rozwiązania specjalne, np. do zagęszczania stropów lub płyt betonowych o niewielkiej wysokości. Dla tego typu zadań skonstruowano modele IV 40 D do IV 58 D, ze specjalnym rewolwerowym uchwytem, krótkim przewodem ochronnym o dł. 80 cm i przewodem elektrycznym dł. 15 m. Do zagęszczania mieszanki betonowej w wąskich szalunkach przeznaczony jest model IV 31 z buławą o średnicy zaledwie 31 mm. Wibratory IV standardowo dostarczane są z przewodem ochronnym o długości 5 m. W zależności od rodzaju, urządzenia podłączane są do przetwornic o napięciu 48 lub 250 V i częstotliwości 200 Hz. Linię MVX tworzą kompaktowe, mechaniczne wibratory wgłębne. Konstrukcja urządzenia składa się z przenośnego, lekkiego urządzenia napędowego, wału przenoszącego napęd i buławy wibracyjnej. Wały o długości 1000, 1500, 3000 i 5000 mm oraz buławy o średnicy 30, 38 i 48 mm pozwalają na zmontowanie zestawu najbardziej właściwego dla wykonywanego zadania. Urządzenie napędowe podłączane zostaje bezpośrednio do standardowego źródła prądu zmiennego 230 V. 3000 obrotów wytwarzanych przez napęd w buławie wibracyjnej zamieniane jest na 12000 drgań w ciągu minuty. Niskie obroty wyjściowe zapewniają niezawodną i długotrwałą eksploatację sprzętu. Urządzenie napędowe zabezpiecza przed przeciążeniem wyłącznik ochronny. Wśród oferowanych przez firmę Weber narzędzi do obróbki betonu znajdują się, obok przetwornic i zacieraczek, wibratory. Weber MT proponuje różne warianty wibratorów wgłębnych do zagęszczania betonu. IVUR to seria wibratorów wysokiej częstotliwości ze zintegrowaną przetwornicą elektryczną. Urządzenia te sprawdzają się doskonale na wielu profesjonalnych placach budów. Jest to podstawowe narzędzie do zagęszczania betonu. Kompaktową konstrukcję połączono z nowoczesnymi technologiami Weber MT. Kompletne urządzenie składa się z 2 części: buławy wibracyjnej IVU z przewodem ochronnym o dł. 5 m i przetwornicy UR z włącznikiem i przewodem elektrycznym. Dzięki wtyczce zabezpieczonej nakrętką buławę można odłączyć od przetwornicy i przyłączyć następną o innej średnicy. Urządzenie podłączane jest bezpośrednio do źródła prądu 30 FORUM Fot. Weber Maschinentechnik Fot. Weber Maschinentechnik Kompaktowe rozwiązanie umożliwiające podłączanie buław o różnej średnicy do przetwornicy elektronicznej o małych gabarytach BUDOWLANE 7/2006
