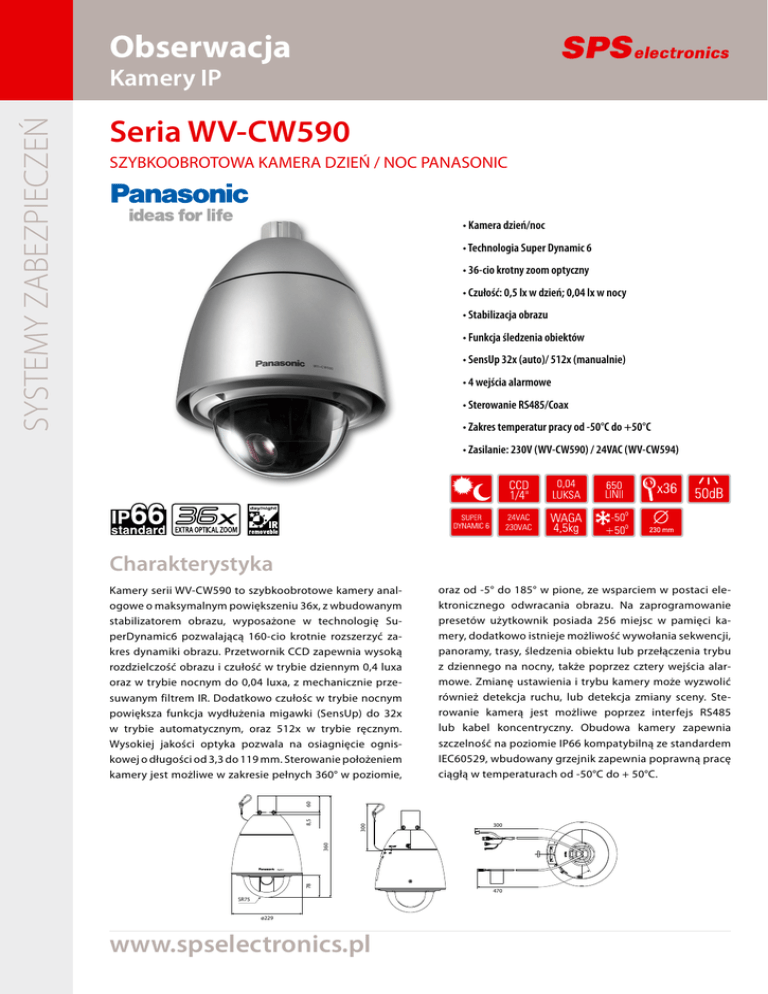

Obserwacja SYSTEM Y ZABEZPIECZEŃ

Obserwacja
Seria WV-CW590
SZYBKOOBROTOWA KAMERA DZIEŃ / NOC PANASONIC
• Kamera dzień/noc
• Technologia Super Dynamic 6
• 36-cio krotny zoom optyczny
• Czułość: 0,5 lx w dzień; 0,04 lx w nocy
• Stabilizacja obrazu
• Funkcja śledzenia obiektów
• SensUp 32x (auto)/ 512x (manualnie)
• 4 wejścia alarmowe
• Sterowanie RS485/Coax
• Zakres temperatur pracy od -50°C do +50°C
• Zasilanie: 230V (WV-CW590) / 24VAC (WV-CW594)
Charakterystyka
oraz od -5° do 185° w pione, ze wsparciem w postaci elektronicznego odwracania obrazu. Na zaprogramowanie
presetów użytkownik posiada 256 miejsc w pamięci kamery, dodatkowo istnieje możliwość wywołania sekwencji,
panoramy, trasy, śledzenia obiektu lub przełączenia trybu
z dziennego na nocny, także poprzez cztery wejścia alarmowe. Zmianę ustawienia i trybu kamery może wyzwolić
również detekcja ruchu, lub detekcja zmiany sceny. Sterowanie kamerą jest możliwe poprzez interfejs RS485
lub kabel koncentryczny. Obudowa kamery zapewnia
szczelność na poziomie IP66 kompatybilną ze standardem
IEC60529, wbudowany grzejnik zapewnia poprawną pracę
ciągłą w temperaturach od -50°C do + 50°C.
300
360
300
8,5
60
Kamery serii WV-CW590 to szybkoobrotowe kamery analogowe o maksymalnym powiększeniu 36x, z wbudowanym
stabilizatorem obrazu, wyposażone w technologię SuperDynamic6 pozwalającą 160-cio krotnie rozszerzyć zakres dynamiki obrazu. Przetwornik CCD zapewnia wysoką
rozdzielczość obrazu i czułość w trybie dziennym 0,4 luxa
oraz w trybie nocnym do 0,04 luxa, z mechanicznie przesuwanym filtrem IR. Dodatkowo czułośc w trybie nocnym
powiększa funkcja wydłużenia migawki (SensUp) do 32x
w trybie automatycznym, oraz 512x w trybie ręcznym.
Wysokiej jakości optyka pozwala na osiagnięcie ogniskowej o długości od 3,3 do 119 mm. Sterowanie położeniem
kamery jest możliwe w zakresie pełnych 360° w poziomie,
78
SYSTEMY ZABEZPIECZEŃ
Kamery IP
SR75
ø229
www.spselectronics.pl
470
MODEL
Przetwornik obrazu
WV-CW594
WV-CW590
CCD 1/4”, z rozdzielczością 650 TVL
Liczba efektywnych pikseli
976 (H) × 582 (V)
Rozmiar matrycy CCD
3,66 (H) × 3,2,73 (V) mm
Minimalne oświetlenie
Kolor: 0,5 lx przy F1.4
BW: 0,04 lx przy F1.4
Stosunek szygnał szum: 50 dB S/N (AGC Wyłączone)
Równoważenie bieli
AWC (2000 - 10 000 K), ATW1 (2700 - 8000 K), ATW2 (2000 - 8000 K)
Sterowanie przysłoną
AGC
Funkcja Super Dynamic 6 / Zakres dynamiki
Elektroniczna migawka, SensUp
Automatyczne ALC / ręczne
Włączone (LOW, MID, HIGH) / wyłaczone
Tak/ 56dB gdy włączone SuperDynamic6
Wyłaczona (1/50), AUTO 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000
SensUp: manualny do 512x, automatyczny do 32
Redukcja szumów
High / Low
Przełączanie trybu dzienny/nocny
Zestaw ustawień ekspozycji
Detekcja ruchu (VMD)
Automatycznie / manualnie
10 ustawień (migawka, AGC, SensUp, Balans Bieli, VMD), możliwość powiązania z presetami
Detekcja ruchu (siatka 8 x 6 pól) / detekcja zmiany sceny
Strefy prywatności
Do ośmiu stref prywatności
Automatyczna stabilizacja obrazu
On / Off
Nazwa kamery
Autofocus
16 znaków alfanumerycznych
Manualny / automatyczny (powiązany z PTZ)
Synchronizacja
Zakres ogniskowych
Szybkość ogniskowania
Pole widzenia
Wewnętrzna
3,3 ~ 119 mm (36-krotny zoom optyczny, dodatkowo 20x zoom cyfrowy)
Ok. 6 sekund (dla maksymalnej zmiany ogniskowych)
W poziomie: 1.7° (Tele) ~ 60.2°(Wide), w pionie: 1.3° (Tele) ~ 46.0° Wide)
Maksymalny współczynnik apertury (przysłona)
1:1,4 (Wide) ~ 4,2 (Tele)
Zakres ogniskowania
Prędkość obrotowa pionowa i pozioma
Zakres ruchu poziomo/pionowo
Od 1,5 m do nieskończoności
Ręcznie od 0.065°/s do 120°/s, wyłołanie presetu do 400°/s, proporcjonalna
Poziomo: 360° bez punktu krańcowego, pionowo: -5° do 185°
Liczba presetów
Tryby automatyczne
Do 256
Wyłączone, sekwencja, patrol, śledzenie, panorama
Funkcja śledzenia poruszających się obiektów
Tak
Funkcja zamrażania obrazu
Tak
Funkcja automatycznego obrotu
Tak (cyfrowa)
Alarmowe wyzwalanie presetu
Źródła alarmów
Wejścia alarmowe
Tak
Wejścia alarmowe, detekcja ruchu (VMD), protokół Panasonic
4 wejścia, 2 wyjścia (Alarm/AUX1, BW/AUX2)
Akcje alarmowe
Wywołanie presetu 1-4, patrolu 1-4, trasy 1-4, sekwencji, panoramy, zmiana trybu dzień/noc
Nazwy obszarów
8 obszarów, do 16 znaków
Wyjście video
1.0 V [p-p] Composit BNC 75W
Sterowanie kamerą
Kabel koncetryczny, RS485
Konfiguracja kamery
Menu ekranowe - OSD
Funkcja blokowania dostępu
Język OSD
Zasilanie i pobór mocy
Temperatura i wilgotność pracy
Tak
Angielski, Rosyjski, Niemiecki, Francuski, Włoski, Hiszpański
24 VAC (50Hz, 98 W)
220 ~ 240 VAC (50Hz, 80 W)
-50°C ~ +50°C (przy ciągłym zasilaniu), maksymalnie 90% wilgotności (bez kondensacji)
Klasa szczelności
IP66, IEC60529
Wymiary (szer. x wys.)
229 x 360 mm
Waga
Odlew aluminiowy, malowany (srebrny)
Centrala - ul. Wał Miedzeszyński 630, 03-994 Warszawa; tel. 022 518 31 50, fax 022 518 31 70, e-mail: [email protected]
BH Gdańsk - ul. Drożyny 6, 80-302 Gdańsk; tel. 058 624 83 04, fax 058 668 59 20, e-mail: [email protected]
BH Katowice - ul. Kościuszki 227, 40-600 Katowice; tel. 032 255 64 27, fax 032 255 64 52, e-mail: [email protected]
BH Łódź - ul. Drewnowska 48, 91-002 Łódź; tel. 042 617 00 32, fax 042 659 85 23, e-mail: [email protected]
BH Poznań - ul. Polska 60, 60-595 Poznań; tel. 061 852 19 02, fax 061 825 09 03, e-mail: [email protected]
BH Toruń - ul. Grudziądzka 176, 87-100 Toruń; tel. 056 653 99 43, fax 056 653 90 81, e-mail: [email protected]
BH Wrocław - pl. Gen. Wróblewskiego 3a, 50-413 Wrocław; tel. 071 348 44 64, fax 071 348 36 35, e-mail: [email protected]
Dystrybutor
Wykończenie
~ 4.5 kg
