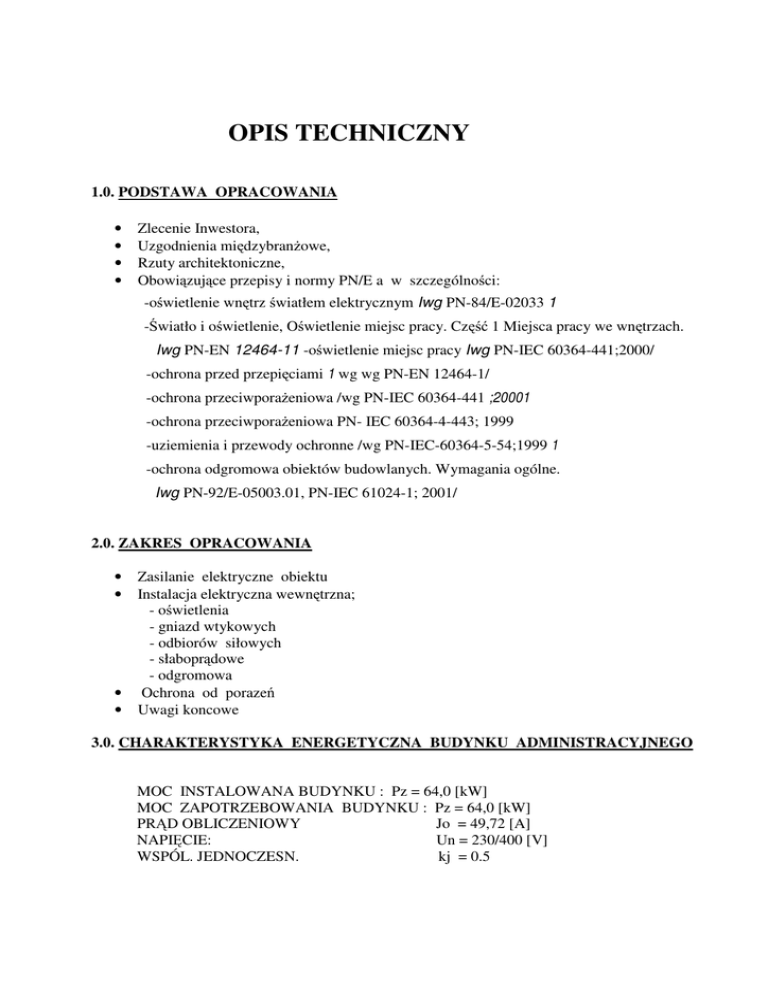

OPIS TECHNICZNY
1.0. PODSTAWA OPRACOWANIA
•
•
•
•
Zlecenie Inwestora,
Uzgodnienia międzybranżowe,
Rzuty architektoniczne,
Obowiązujące przepisy i normy PN/E a w szczególności:
-oświetlenie wnętrz światłem elektrycznym Iwg PN-84/E-02033 1
-Światło i oświetlenie, Oświetlenie miejsc pracy. Część 1 Miejsca pracy we wnętrzach.
Iwg PN-EN 12464-11 -oświetlenie miejsc pracy Iwg PN-IEC 60364-441;2000/
-ochrona przed przepięciami 1 wg wg PN-EN 12464-1/
-ochrona przeciwporażeniowa /wg PN-IEC 60364-441 ;20001
-ochrona przeciwporażeniowa PN- IEC 60364-4-443; 1999
-uziemienia i przewody ochronne /wg PN-IEC-60364-5-54;1999 1
-ochrona odgromowa obiektów budowlanych. Wymagania ogólne.
Iwg PN-92/E-05003.01, PN-IEC 61024-1; 2001/
2.0. ZAKRES OPRACOWANIA
•
•
•
•
Zasilanie elektryczne obiektu
Instalacja elektryczna wewnętrzna;
- oświetlenia
- gniazd wtykowych
- odbiorów siłowych
- słaboprądowe
- odgromowa
Ochrona od porazeń
Uwagi koncowe
3.0. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU ADMINISTRACYJNEGO
MOC INSTALOWANA BUDYNKU : Pz = 64,0 [kW]
MOC ZAPOTRZEBOWANIA BUDYNKU : Pz = 64,0 [kW]
PRĄD OBLICZENIOWY
Jo = 49,72 [A]
NAPIĘCIE:
Un = 230/400 [V]
WSPÓL. JEDNOCZESN.
kj = 0.5
4.0. ZASILANIE ELEKTRYCZNE
OBIEKTU
4.1.Zasilanie elektryczne
Obiekt zasilany będzie docelowo z rozdzielnicy sąsiedniego budynku przylegającego do
projektowanego, do rozdzielni RG- 0,4kV/ 50Hz XL 3 400A prod. Legrand usytuowanej w
wejściu do obiektu. Pole zasilające rozdzielni wyposażyć w główny wyłącznik z
wyzwalaczem wzrostowym typ DPX 250A pełnić on będzie równocześnie rolę wyłącznika
p.poz dla całego obiektu. Przycisk p.poż umieściźć przy głównych drzwiach wejściowych
budynku. Pozostałe wejścia wyposażyć w informacje o miejscu gdzie znajduje się
wyłącznik p.poż.
Rozdzielnicę przystosować do pracy w układzie TN-C-S . Szyny uziemiające rozdzielni
połączyć z instalacją odgromową obiektu. Szczegóły w pt wykonawczym.
Rozdzial energii w obiekcie
celu zasilenia odbiorów w obiekcie przewidziano szereg rozdzielnic :
-zasilanie Sali widowiskowej RS, RS1
-zasilanie warsztatu RW
-część dydaktyczna R1,R2
- instalacje logiczne RK
Przekroje przewodów zasilających podano na rys E7
Rozmieszczenie aparatury i widoki rozdzielni w pt wykonawczym.
5.0. OPIS POSZCZEGÓLNYCH INSTALACJI
5.1. Instalacja oświetleniowa
Instalację oświetleniową wykonywać jako p/t przewodami YDYp 3(n) x 1, [mm2] 750 [V]dla
obwodów oświetlenia i dyp 3(n) x 2,5 dla obwodów gniazd wtykowych. W łazienkach,
W.C.i innych pomieszczeniach wilgotnych instalować osprzęt instalacyjny szczelny.
Do wszystkich wypustów oświetleniowych doprowadzić przewód ochronny PE.
Typy opraw dla pomieszczeń biurowych i korytarzy dobrane zostaną na etapie Pt.
Przyjęto generalna zasadę:
- oświetlenie pracowni, sal zajęć, sal ćwiczeń Eśr = 300-500Lx
- garderoby , magazyny kostiumów Eśr = 150-300Lx
- sala E śr = 500Lx
- komunikacja Eśr = 100-200Lx. .
Łączniki oświetleniowe umiejscowić na wysokości 140 [cm] od posadzki.
Przyciski „światło” na klatce schodowej i korytarzach montować w wersji podświetlonej. W
miare możliwości stosowac wyłączniki bistabilne np. firmy LEGRAND PB 300jednobiegunowe.
Oświetlenie awaryjne zrealizować przy pomocy typowych opraw oświetleniowych
wyposażonych w bezobsługowe akumulatory niklowo-kadmowe załączające lampę w razie
przerwy w dopływie pradu elektrycznego. Czas dzialanie oświetlenia przyjąć 1h.
Oprawy awaryjne oznaczyć pasem żółtym o szer. 2cm. Na rysunkach oprawy awaryjne
oznaczono dodatkowo literką A.
Oświetlenie wnętrz
Projektowane oświetlenie ogólne i awaryjne części wspólnych, a w szczególności:
oświetlenie zewnętrzne elewacji, hall wejściowy, foyer sali widowiskowej, korytarze, itp.,
sterowane będzie centralnie z pom. wskazanego przez użytkownika obiektu. (parter) oraz z
pomieszczenia inspicjenta oświetlenia (poziom +1). W tym celu projektuje się podłączenie
opraw oświetleniowych pod system sterowania i zarządzania oświetleniem oparty na protokole
np. Can Bus (50 kbit/s). System musi posiadać możliwość zaprogramowania scen świetlnych,
osobno dla poszczególnych pomieszczeń.
Oświetlenie podstawowe i awaryjne.
Projektowane oprawy oświetleniowe zgodnie z normą PN-EN 12464-1 PN-EN1838,
PNEN50171, PN-EN 50272. są w maks.stopniu energooszczędne,w szczególności oprawy
LED z trwałością min. 50.000 tys.godzin.
Należy zwrócić uwagę aby wszystkie oprawy do oświetlenia wewnętrznego typu LED były
wyposażone w stateczniki elektroniczne DALI, DSI lub 1-10V z możliwością redukcji
strumienia świetlnego od 0 -100% strumienia.
Do opraw oświetleniowych nieregulowanych należy stosować przewody YDYżo
3,0x1,5mm, łączniki światła należy montować w przedziale h=1,1 ~ 1,4m. Na potrzeby
systemu sterowania oświetlenia awaryjnego i ewakuacyjnego , przewidziano zastosowanie
zintegrowanego z baterią akumulatorów sterownika SCB0810SRCBO z automatyczną kontrolą
opraw i parametrów akumulatorów .Napięcie zasilania opraw 230/216V AC/DC zgodnie z
normami: PN-EN1838, PNEN50171, PN-EN 50272. System z programowym przełączaniem i
monitorowaniem opraw z pozycji kontrolera . Komunikacja kontrolera z oprawami odbywa się
poprzez kabel zasilający. Obwody przystosowane do pracy z oprawami w różnych trybach
pracy (awaryjnym, awaryjno-sieciowym, awaryjno-sieciowym przełączalnym). Do zapisu
historii zdarzeń i konfiguracji systemu z ostatnich 2 lat użyto kontrolera z wymienną kartą
Cooper SMARTCG-S opartym na technologii LONWorks®.
Sterowanie końcowymi obwodami opraw oświetlenia awaryjnego realizować przez
zastosowanie modułów w sterowniku z niezależnym przełączaniem obwodów (czas
przełączenia 200ms). Moduły z podwójnym zabezpieczeniem obwodu przy pracy DC –
bezpiecznik na biegun „+”, bezpiecznik na biegun ”-„. Dodatkowo zabezpieczenie
bezpiecznikiem od strony zasilania AC wartościowo dopasowane do użytego modułu SKU
CG-S. System umożliwia pracę opraw w trybie DC także przy zwarciu jednej z żył
zasilających do żyły ochronnej.
Obliczenia fotometryczne dla poszczególnych pomieszczeń zgodnie z załącznikiem nr 1.
Oświetlenie sali widowiskowej
Projektuje się oświetlenie Sali widowiskowej na oprawach typu LED downlights 1-10V,
zgodnie z projektem technologii scenicznej. Urządzenia i instalacje wchodzące w zakres
systemu oświetlenia sceny umożliwią wielofunkcyjne wykorzystanie sceny od koncertów,
recitali, po spektakle muzyczne, spektakle teatralne.System sterowania urządzeń oświetlenia
sceny, oświetlenia ogólnego i oświetlenia awaryjnego zgodnie z przedstawionym schematem
blokowym w projekcie.
Dodatkowo projektuje się niezależne regulatory /konwentery DMX , stanowiące integralną
część systemu sterowania i zarządzania oświetleniem które umożliwią kontrolę oświetlenia
widowni w Sali Widowiskowej przez Operatora Oświetlenia oraz kontrolę wyświetlania
szerokoformatowego VISION XTC zintegrowanego z systemem. Dodatkowo projektuje się
dwu przyciskowe panele kontrolne w samym pomieszczeniu sali, które będą zlokalizowane
przy wejściach na widownię oraz przy schodach – wejście na scenę.
Panel kontrolny będzie zamontowany/zintegrowany z oświetleniowym pulpitem sterowniczym
w pomieszczeniu operatora oświetlenia do zarzadzania oświetleniem poza pomieszczeniem
teatru w trakcie trwania kongresu/spektaklu oraz do załączania oświetlenia podczas przerw.
W czasie przedstawienia/kongresu – panele zamontowane na Sali widowni i przy scenie będą
podlegały całkowitej kontroli ze strony operatora oświetlenia.Innymi słowy, w treakcie
spektaklu będą nieaktywne, w celu ochrony przed przypadkowym wywołaniem
zaprogramowanych scen oświetleniowych w trakcie przedstawienia.
Panele kontrolne zamontowane na widowni i w poblizu sceny będą zaprogramowane zgodnie
z życzeniem uzytkownika obiektu ( oświetlenie robocze widowni, oświetlenie dla obsługi,
sprzątaczek, etc.) System musi posiadać możliwość zaprogramowania scen świetlnych, osobno
dla poszczególnych pomieszczeń.
Oświetlenie zewnętrzne
Iluminację budynku projektuje się w oparciu o projektory LED RGB IP 68. Projektuje się
osobne umiejscowienie sterowników i zasilaczy do opraw LED wewnątrz budynku, które będą
połączone przewodem 4x2x0,5mm2 CAT5 z uwagi na funkcjonalność w użytkowaniu, oraz
ułatwienie m.in. w łatwym dostępie do ewentualnej wymiany elektroniki , bez ingerencji w
samą oprawę, jej demontaż, który niejednokrotnie wiąże się z dodatkowymi kosztami
konserwacji. Dzięki takiemu rozwiązaniu sama oprawa może mieć smukły,estetyczny i prosty
kształt i nie musi wcale odznaczać się na lub pod fasadą budynku jako zbędny element
architektoniczny. Oprawy dekoracyjne oświetlenia zewnętrznego przed obiektem zostaną
zintegrowane ze systemem zarządzania i sterowania oświetleniem na obiekcie.Dzięki temu
będzie można kontrolować w maksymalnym
stopniu oświetlenie zewnętrzne przede
wszystkim z uwagi na oszczędność energii oraz tworzenie scen świetlnych.System będzie w
pełni programowalny i ustalone sceny świetlne będą wykonywały się automatycznie.
System sterowania i zarządzania oświetleniem.
Całość systemu stanowi energooszczędny i funkcjonalny system zarządzania i
sterowania oświetleniem na obiekcie,zawierającym tzw. Koszt ciągniony.System pozwoli
użytkownikowi zaoszczedzić od 20% do 40% kosztów wydatkowanych na energię
elektryczną , w porównaniu do standardowych rozwiązań oświetleniowych na tego typu
obiektach nie tylko w perspektywie eksploatacji obiektu w czasie lecz od początku
funkcjonowania obiektu.
System sterowania oświetleniem będzie zarządzany z pomieszczenia wskazanego przez
użytkownika obiektu za pomocą autonomicznego oprogramowania wykorzystywanego do
monitorowania instalacji oświetleniowych
włączając lokalizację, typ oraz połączenia
pomiędzy każdym urządzeniem sieciowym.Projekt wykonawczy stanowi odrębne
opracowanie.
5.1 Architektura systemu
Wszystkie strefy w budynku będą połączone w sieci za pomocą prostej i szybkiej
magistrali komunikacyjnej, korzystającej z ekranowej skrętki Cat 5 FTP . System sterowania
i zarządzania oświetleniem powinien byc w pełni zdecentralizowanym systemem, które nie
posiada centralnego procesora, a sieć korzysta z protokołu o prędkości przesyłu danych po
magistrali min. 50 kb/s , który posiada wyjątkową wiarygodność transmisji danych w wysoce
niesprzyjającym środowisku. Sieć powinna miec mozliwość rozbudowania i modyfikwania
bardzo łatwo zgodnie z zaleceniami uzytkownika.
Zaprojektowany system powinien zapewniać pełna elestyczność, która m.in oznacza,że
każdy panel kontrolny/dotykowy może kontrolować dowolny obwód w dowolnym
sterowniku na dowolnym poziomie i w dowolnej przyporządkowanej strefie, okreslonej przez
użytkownika obiektu.
Wszystkie urządzenia w sieci powinny mieć standardowo wbudowaną „ pamięć nieulotną”
typu „ FLASH „ do zapamiętywania zaprogramowanych scen świetlnych. Każdy sterownik
źrodłowy będzie wyposazony w wyłączniki nadmiaroprądowe MCB na każdy obwód z
separacją galwaniczną.Dodatkowo sterowniki powinny być zabezpieczone w system
„Iprotect” który powoduje dodatkowe zabezpieczenie źródeł światła przed przegrzaniem.
.
5.2. Instalacja gniazd wtykowych 230 [V]
Instalacje gniazd wtykowych 230 [V] wykonać jako p/t przewodami typu YDYp
3x2,5 [mm2] 750 [V]. W łazienkach oraz W.C. i w pomieszczeniach o zwiększonej
wilgotności montować szczelny osprzęt instalacyjny.
Zastosować podwójne gniazda wtykowe za wyjątkiem gniazd szczelnych. Gniazda instalować
generalnie na wys. 20-40[cm] od posadzki. W łazienkach gniazda instalować na wys
1.6m. Instalacja Sali widowiskowej mwg odrębnej dokumentacji.
Dla potrzeb odbiorów siłowych przewidziano zespoły zasilająco rozdzielcze wyposażone
w gn 3f 16A/z x 2 + gn 1f16A/z x 2 . Przekroje zasilające zespoły min YDY 5 x 2,5 mm2
5.3. Instalacja słaboprądowe
Strukturalna
Dla potrzeb obiektu zaprojektować instalacje strukturalną ułożoną
przewodami skrętka UTP kat.5e lub wyższej. Każdy obwód zakończony typowym
punktem logicznym PEL – w skład którego wchodzą 3 gniazda 1f z kluczem + 2 gniazda
RJ 45. Gniazda wtykowe z kluczem zasilane przewodem YDY 3x 2,5mm2. Szafa
dystrybucyjna w pomieszczeniu nr9. Całość wg odrębnego opracowania.
Nagłośnienia
Wykonać jako instalacje stałe i przenośna. Instalacja stała oparta o
sprzęt MONACOR lub podobny o tych samych parametrach w sklada którego
wchodzą: głośniki PA typ EDL-!)TW , zestawy głośnikow EUL 10WS, Wzmacniacz PA -920,
odtwarzacz podwójny CD(USB) CD-120, mikrofonyECM 401L, TXS-890HT, DM-5000LN z
odbiornikami TXS 890 i nadajnikami TXS-890HSE szafa montażowa 19” min 12U np.:
RACK 12gt/SW
System odsłuchu wzmacniacz PA 900, zestawy głośnikowe PA EUL-10/WS
Zestaw przenośny: System nagłośnienia TXA-1000 , syst nagło z CD TXA-1002CD,
Mikser MMX-602/SW , komplet okablowania
CCTV system monitoringu
Wykonać wg rys wykonawczych; sklada się z kamer IR WDR TVCCD-365WD,
Kamer dzień /noc TVCCD -186HCO, rejestrator DVR-1610A monitory kolorowe
TFT1900LCD, panel sterujący TVCCD-356Wd.
System SWIN
W systemie włamania i napadu przewidziano montaż czujek ruchu i czujek dymowych w
każdym pomieszczeniu, kontaktronów w drzwiach do pomieszczeń, sygnalizatorów
wewnętrznych i zewnętrznych akustyczno optycznych, cesntalki antywłamaniowej .
Całość oprzeć na systemie GALAXY lub SATEL.
System powinien mieć możliwość rozbudowy system kontroli dostępu(decyzja
inwestora)
6.0 Instalacja ochronne
Połączeń wyrównawczych
Należy wykonać główne połączenia wyrównawcze budynku. Od głównej szyny
uziemniającej GSU zlokalizowano w rozdzielni RG ułożyć przewód typu LYżo 25 [mm2] p/t,
który połączyć trzeba z uziomem fundamentowym oraz sieciami zewnętrznymi wchodzącymi
do budynku (instalacja wodna, kanalizacyjna i centralnego ogrzewania).
W pomieszczeniach W.C. przewiduje się wykonanie miejscowych połączeń
wyrównawczych, które uzyskać należy poprzez połączenie ze sobą wanny (brodzika); instalacji
wod-kan. ,c.o. oraz przewodu ochronnego PE gniazda wtykowego. Do w/w połączeń użyć
miedzianego drutu DYżo 2,5 [mm2] poprowadzonego pod tynkiem lub DYżo 4[mm2] n/t.
Instalacja odgromowa
Przewidziano instalację piorunochronną budynku. Ochronę odgromową zapewnia system
zwodów poziomych z drutu typu DfeZn fi 8[mm]. Zwody należy połączyć z uziomem
fundamentowym budynku poprzez słupy konstrukcji stalowej. Miejsca spawania przewodów
odprowadzających z bednarką uziomu fundamentowego zabezpieczyć przed korozją.
Rezystancja uziomu fundamentalnego nie powinna przekraczać wartości 20 [Ohm]. Do
instalacji odgromowej powinny być przyłączone wszystkie metalowe elementy umieszczone na
dachu. Złącza kontrolne umiejscowić w puszkach w elewacji budynku.
Ochrona od porażeń prądem elektrycznym
Podstawową ochronę od porażeń prądem elektrycznym zapewnia izolacja robocza kabli,
przewodów i systemu obudów aparatury oraz osprzętu elektrycznego.
Dodatkowa ochrona od porażeń prądem elektrycznym zapewniana jest dzięki
samoczynnemu wyłączeniu zasilania obwodów odbiorczych zrealizowanemu poprzez
wyłączniki instalacyjne oraz wyłączniki różnicowo – prądowe typu P304 oraz P302 prod.
LEGRAND.
Połączenia wyrównawcze stanowią uzupełniającą ochronę od porażeń prądem
elektrycznym w budynku.
Ochrona przepięciowa
W celu zapewnienia ochrony instalacji i urządzeń przed skutkami przepięć
atmosferycznych i łączeniowych zaprojektowano w budynku montaż odpowiedniej aparatury
ochronnej. W rozdzielnicy głównej R1 zainstalować dwustopniowe zespolone ograniczniki
przepięć typu DEHNventil TN-S (ochrona B i C). Ochronę typu D wykonać jako miejscową
dla obwodów szczególnie chronionych jak obw. komputerów , i innych drobnych
urządzeń elektronicznych wymagających szczególnej ochrony
9.0. UWAGI KOŃCOWE
Niezależnie od uwag niniejszego opracowania prace instalacyjne wykonać zgodnie z
PBUE; PN/E oraz obowiązującymi przepisami.
Po zakończeniu robót należy wykonać pomiary rezystancji uziomu fundamentalnego,
rezystancji izolacji przewodów, ciągłości przewodów ochronnych, skuteczności ochrony
przeciwpożarowej itp.
Na ścianach systemowych przewody układać według wytycznych producenta elementów
ściennych, na ścianach wykonanych metodą tradycyjną przewody prowadzić w tynku. Przy
tynkach pociemnionych przewody układać w bruzdach.
W procesie realizacji możliwe jest zastosowanie urządzeń i aparatury dowolnej firmy,
równorzędnych technicznie, o takich samych parametrach, pod warunkiem zachowania
standardu jakościowego nie gorszego niż przywołany w dokumentacji. Ewentualne
zmiany projektowe spowodowane różnicą zastosowanego w wyniku przetargu
wyposażenia, materiałów i aparatury obciążają Wykonawcę
Odniesienie do typów materiałów i urządzeń.
Przedsięwzięcie inwestycyjne przewidziane jest do realizacji w ramach Prawa Zamówień
Publicznych. W związku z tym powyższy projekt nie przywołuje typów/producentów
zastosowanych materiałów i urządzeń ograniczając się do podania wymagań w zakresie
parametrów technicznych.
Wyjątkiem jest przywołanie urządzeń w zakresie opraw oświetleniowych oraz
energooszczędnych systemów sterowania oświetleniem ogólnym i awaryjnym (podstawa –
zapis w art. 29, punkt 3 ujednoliconego tekstu Ustawy z dnia 29 stycznia 2004 r. Prawo
Zamówień Publicznych, ze zmianami wprowadzonymi ustawą z dnia 4 września 2008 r. –
Dz.U. z 2008 r. nr 171 poz. 1058 ). Wynika to z konieczności zrealizowania zamierzeń
eksploatacyjnych uwzględniających tzw. koszty ciągnione stanowiące maksymalną całkowitą
moc (W) systemów oświetleniowych na poziomie 9W/m2 powierzchni użytkowej budynku
oraz znaczą redukcję emisji CO2 na poziomie min.14 ton w porównaniu do dotychczasowych
rozwiązań.
Wymienione w projekcie oprawy oświetleniowe, oraz systemy sterowania i zarządzania
oświetleniem ogólnym i awaryjnym stanowią rozwiązanie, które może być w fazie realizacji
inwestycji zmienione na produkty równoważne - warunkiem jest uzgodnienie z projektantem
architektury i projektantem instalacji elektrycznych uzyskanie takich samych ww .parametrów
dot. ilości W/m2 oraz poziomu redukcji emisji CO2 wyrażonych w tonach. Jeżeli ostatecznie
zastosowane urządzenia, inne od przykładowo przyjętych w projekcie, będą wymagać zmian w
dokumentacji, zmiany te zostaną wprowadzone przez decydującego o wyborze urządzenia.
