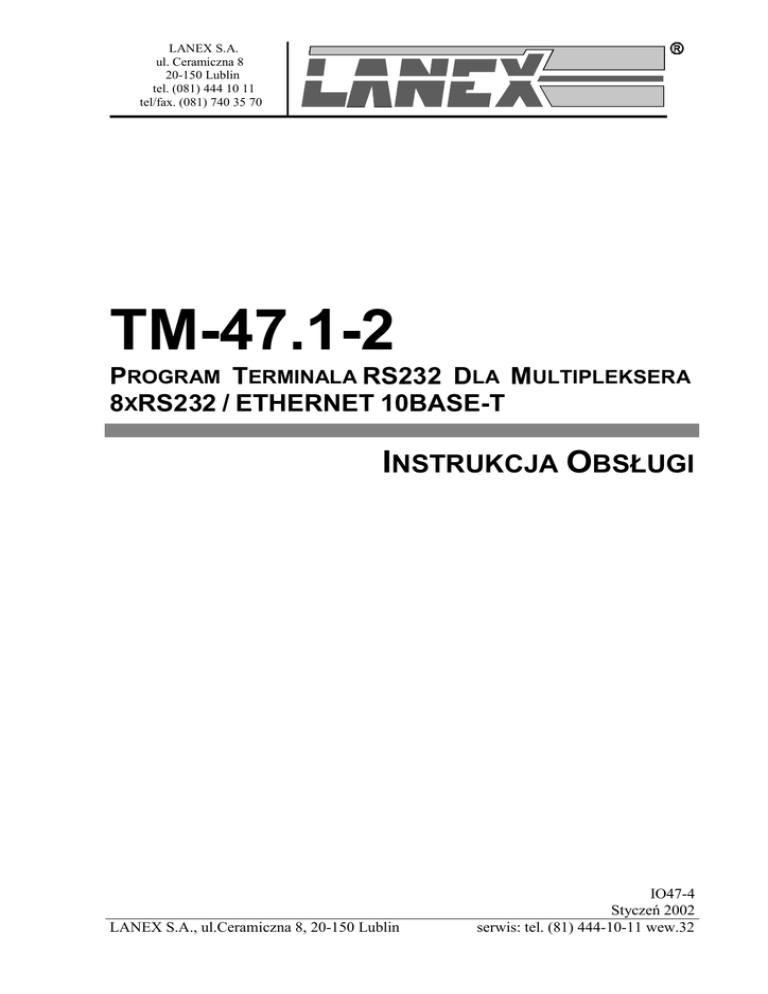

LANEX S.A.
ul. Ceramiczna 8
20-150 Lublin
tel. (081) 444 10 11
tel/fax. (081) 740 35 70
TM-47.1-2
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA
8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
LANEX S.A., ul.Ceramiczna 8, 20-150 Lublin
IO47-4
Styczeń 2002
serwis: tel. (81) 444-10-11 wew.32
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
Spis treści
1 OGÓLNA CHARAKTERYSTYKA................................................................................................................ 1
1.1
1.2
2
INSTALACJA I PIERWSZE URUCHOMIENIE.................................................................................... 1
2.1
2.2
2.3
3
PRZEZNACZENIE ........................................................................................................................................ 1
WYMAGANIA SPRZĘTOWE.......................................................................................................................... 1
INSTALACJA OPROGRAMOWANIA ............................................................................................................... 1
OPIS ELEMENTÓW SKŁADOWYCH OKNA GŁÓWNEGO .................................................................................. 2
INFORMACJE O PROGRAMIE ........................................................................................................................ 2
KONFIGURACJA POŁĄCZENIA Z MULTIPLEKSEREM TM47 ..................................................... 3
3.1
KONFIGURACJA PARAMETRÓW MULTIPLEKSERA TM-47.1-2 ..................................................................... 3
4
KONFIGURACJA PORTÓW RS232 MULTIPLEKSERA TM47......................................................... 4
5
PROFILE UŻYTKOWNIKA ..................................................................................................................... 5
6
ROZWIĄZYWANIE PROBLEMÓW....................................................................................................... 7
IO47-4
I
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
Spis rysunków
RYS.1.
RYS.2.
RYS.3.
RYS.4.
RYS.5.
RYS.6.
RYS.7.
WYGLĄD OKNA APLIKACJI „TM47_TERMINAL” PO URUCHOMIENIU ..........................................................1
WYGLĄD BELKI TYTUŁOWEJ OKNA ............................................................................................................2
PASEK Z IKONAMI UŁATWIAJĄCYMI DOSTĘP DO NAJCZĘŚCIEJ UŻYWANYCH OPCJI PROGRAMU...................2
PASEK STANU WIDOCZNY NA DOLE EKRANU ..............................................................................................2
WYGLĄD OKNA ZAWIERAJĄCEGO INFORMACJĘ O WERSJI OPROGRAMOWANIA...........................................2
OKNO WYBORU ADRESU IP I NUMERU PORTU TCP MULTIPLEKSERA TM-47.1-2 .......................................3
WYGLĄD OKNA KONFIGURACJI PARAMETRÓW PORTU RS232 PODCZAS OTWIERANIA NOWEGO OKNA
TERMINALA .....................................................................................................................................................4
RYS.8. OKNO TERMINALA......................................................................................................................................5
RYS.9. WYGLĄD OKNA KONFIGURACJI PARAMETRÓW PORTU RS232 DLA JUŻ OTWARTEGO OKNA TERMINALA ....5
RYS.10.
OKNO ODCZYTU PROFILU UŻYTKOWNIKA .............................................................................................6
RYS.11.
OKNO ZAPISU PROFILU UŻYTKOWNIKA..................................................................................................6
IO47-4
II
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
1 Ogólna charakterystyka
1.1
Przeznaczenie
Zadaniem programu „Terminala RS232 dla multipleksera TM47.1-2” jest udostępnienie
użytkownikowi możliwości otwarcia okien terminali RS232 dla poszczególnych portów
RS232 multipleksera TM47.1-2. Program emuluje terminale ANSI oraz VT100.
1.2
Wymagania sprzętowe
Minimalne wymagania sprzętowe programu to:
! Procesor Intel486;
! 20MB miejsca wolnego na dysku twardym;
! Rozdzielczość monitora 640x480;
! System operacyjny Win95, Win98, Win2000 lub WinNT;
! Wolny port szeregowy komputera;
2 Instalacja i pierwsze uruchomienie
2.1
Instalacja oprogramowania
Aplikacja do prawidłowego działania nie wymaga instalacji. W jej skład wchodzi plik
o nazwie „P47_terminal.exe”. Pliki ten należy przegrać do wybranego przez użytkownika
katalogu. Aplikacja współpracuje z urządzeniem TM-47.1-2. Po uruchomieniu programu
pokazuje się okno jak na Rys.1.
Rys.1.
IO47-4
Wygląd okna aplikacji „TM47_terminal” po uruchomieniu
1
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
2.2
Opis elementów składowych okna głównego
Belka tytułowa okna zawiera nazwę programu oraz w nawiasach informację o nazwie
aktualnego profilu i adresie IP urządzenia TM-47. (Rys.2)
Rys.2.
Wygląd belki tytułowej okna
Poniżej belki tytułowej znajduje się pasek menu oraz pasek z ikonami ułatwiającymi dostęp
do najczęściej używanych opcji programu (Rys.3). Pasek można przesunąć za pomocą myszki
w dowolne miejsce ekranu lub „przykleić” go do którejś krawędzi okna głównego.
Rys.3.
gramu
Pasek z ikonami ułatwiającymi dostęp do najczęściej używanych opcji pro-
Pasek menu umożliwia wywołanie następujących opcji:
- Konfiguracja parametrów połączenia z multiplekserem TM-47.1-2.
- Polecenie otwarcia nowego okna terminala dla portu RS232.
- Polecenie otwarcia zapisanego wcześniej profilu użytkownika.
- Polecenie zapisania bieżącego profilu użytkownika.
- Polecenie konfiguracji parametrów portu RS232 otwrtego okna terminala.
- Wyświetla dodatkowe informacje na temt wersji oprogramowania.
W dolnej części głównego okna znajduje się pasek stanu widoczny na Rys.4.
Rys.4.
2.3
Pasek stanu widoczny na dole ekranu
Informacje o programie
Po wybraniu opcji „O programie TM47_terminal ...” z menu „Pomoc” lub po naciśnięciu
przycisku
pojawia się okno jak na Rys.5.
Rys.5.
Wygląd okna zawierającego informację o wersji oprogramowania
Okna zawiera wersję oprogramowania, na rysunku Rys.5.
IO47-4
2
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
3 Konfiguracja połączenia z multiplekserem TM47
Aplikacja „TM47_terminal” współpracuje z multiplekserem TM-47.1-2. Aby aplikacja
mogła nawiązać połączenie z multiplekserem, należy skonfigurować adres IP multipleksera.
Po wybraniu z menu „Plik” pola „Edytuj połączenie z TM 47-2” lub po naciśnięciu przycisku
pojawia się okno jak na rysunku Rys.6.
Rys.6.
Okno wyboru adresu IP i numeru portu TCP multipleksera TM-47.1-2
Aktualnie ustawiony adres IP widoczny jest na belce tytułowej okna głównego. Dodatkowo
na pasku stanu znajdują się komunikaty informujące o stanie połączenia aplikacji z multiplekserem takie jak:
• - Łączenie z -.-.-.-:- Sygnalizuje, że aplikacja w danej chwili próbuje nawiązać połączenie z multiplekserem.
• - Połączono z -.-.-.-:- Wskazuje, że aplikacja jest połączona z multiplekserem. Jest to
komunikat wyświetlany podczas poprawnej pracy aplikacji z urządzeniem.
• - Błąd podczas łączenia z -.-.-.-:- - Sygnalizuje wystąpienie błędu podczas łączenia.
Oznacza to że połączenie nie zostało nawiązane i nie jest możliwe korzystanie z portów
RS232 multipleksera.
3.1
Konfiguracja parametrów multipleksera TM-47.1-2
Opis multipleksera TM-47.1-2 znajduje się w instrukcji „TM-47.1-2 Multiplekser
8xRS232- ETHERNET 10BASE-T. Instrukcja Obsługi”. Konfiguracja multipleksera możliwa
jest z poziomu dedykowanej aplikacji „TM47_konfiguracja” której opis znajduje się w instrukcji „TM-47.1 Program konfiguracyjny dla multipleksera 8xRS232 – ETHERNET
10BASE-T”.
Multiplekser TM-47.1-2 może pracować jako serwer lub jako klient TCP. W przypadku
współpracy multipleksera z aplikacją terminali RS232 „TM47_terminal”, urządzenie musi
pracować jako serwer TCP. Numer portu TCP może być dowolny, należy jedynie pamiętać,
że podczas konfiguracji połączenia numer portu w multiplekserze musi pokrywać się z tym
wprowadzonym w aplikacji „TM47_terminal” (Rys.6).
IO47-4
3
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
4 Konfiguracja portów RS232 multipleksera TM47
Aby otworzyć okno wybranego portu RS232, należy wybrać opcję „Otwórz nowy port
RS232” z menu „Plik”, lub nacisnąć przycisk
. W wyniku pojawi się okno jak na Rys.7.
Rys.7.
Wygląd okna konfiguracji parametrów portu RS232 podczas otwierania nowego okna terminala
W oknie tym mamy możliwość wyboru numeru otwieranego portu oraz konfiguracji parametrów z nim związanych. Okno zawiera następujące pola:
• Nazwa – Dowolna nazwa opisująca dany port RS232, domyślnie jest to nazwa portu.
• Emulacja terminala – Wybór rodzaju emulowanego terminala, dostępna jest emulacja terminala „ANSI” oraz „VT100”.
• Port RS232 – Wybór portu w urządzeniu TM-47.1-2 do którego przypisane będzie
otwierane okno terminala. Znak ‘*’ przed nazwą portu oznacza, że dany port urządzenia jest już zajęty przez inne otwarte okno terminala.
• Przepływność – Ustawienia przepływność danego kanału RS232 w granicach
2400..57600 b/s przy dodatkowym ograniczeniu, że sumaryczna przepływność
wszystkich kanałów nie przekroczy wartości 153600 b/s.
• Bity stopu – Ilość bitów stopu.
• Parzystość – Aktywność i rodzaj bitu stopu parzystości.
• Lokalne echo – Echo znaków wprowadzanych z klawiatury w oknie terminala.
• Pętla zwrotna w TM-47-2 – Pętla zakładana na kanale RS232 w urządzeniu TM47.1-2. Umożliwia sprawdzenie poprawności komunikacji z multiplekserem. Dane
wysyłane z okna terminala poprzez sieć TCP-IP docierają do multipleksera, gdzie w
układzie UART danego kanału, są zawracane w kierunku aplikacji.
Po naciśnięciu przycisku „OK.” konfiguracja portu RS232 zostaje zapisana do multipleksera,
a następnie otwiera się okno terminala przyporządkowane danemu portowi RS232 (Rys.8).
IO47-4
4
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
Rys.8.
Okno terminala
Na belce tytułowej okna terminala znajdują się informacje dotyczące ustawień portu RS232,
jego numeru, opisu słownego oraz informacje o aktywności pętli.
Dla otwartego okna terminala w każdej chwili można zmienić ustawienia portu RS232. Możliwe jest to po wybraniu opcji „Ustawienia portu RS232” z menu „Plik” lub po wybraniu ikony . Pojawia się wtedy okno jak na Rys.9.
Rys.9.
Wygląd okna konfiguracji parametrów portu RS232 dla już otwartego okna
terminala
5 Profile użytkownika
Profil użytkownika zawiera informację o adresie IP urządzenia TM-47.1-2, konfiguracje
wszystkich kanałów RS232 oraz informację o położeniu i rozmiarach okna głównego i
wszystkich okien terminali poszczególnych portów. Przeznaczeniem profilu jest pamiętanie
wszystkich ustawień związanych z pojedynczym multiplekserem TM-47.1-2. Daje to możliwość stworzenia profili związanych z wszystkimi obsługiwanymi multiplekserami.
Polecenia „Odczytaj profil ...”, „Zapisz profil”, „Zapisz profil jako ...” z menu „Plik”
,
), służą odpowiednio do odczytu oraz zapisu profilu użytkownika.
(lub jako ikony:
Po wybraniu opcji „Odczytaj profil ...” pojawia się okno jak na Rys.10.
IO47-4
5
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
Rys.10.
Okno odczytu profilu użytkownika
Wskazanie pliku wcześniej stworzonego profilu użytkownika, a następnie naciśnięcie przycisku „Otwórz” powoduje otworzenie ustawień adresu IP oraz poszczególnych okien terminali.
Po wybraniu opcji „Zapisz profil jako ...” pojawi się okno jak na Rys.11.
Rys.11.
IO47-4
Okno zapisu profilu użytkownika
6
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
6 Rozwiązywanie problemów
1. Po uruchomieniu aplikacji „TM47_terminal” i skonfigurowaniu połączenia z multiplekserem TM47, na środku pasku stanu pojawia się komunikat „Błąd podczas łączenia z .....”.
Komunikat „Błąd podczas łączenia z ...” pojawia się, gdy aplikacja nie może ustanowić
połączenia TCP z multiplekserem. Aby zdiagnozować przyczynę należy:
- Sprawdzić konfigurację multipleksera TM47, a w szczególności ustawienia parametrów sieciowych. Adres IP oraz numer portu TCP konfigurowane w aplikacji
„TM47_terminal” muszą być takie same jak w multiplekserze.
- Sprawdzić systemowym programem „ping”1 dostępność adresu IP multipleksera w
sieci TCP-IP. W przypadku braku odpowiedzi sprawdzić konfigurację sieci.
2. Aplikacja uzyskała połączenie z multiplekserem TM47 (komunikat „Połączono z -.-..-:-” na pasku systemowym). Jednak w oknie terminala nie pojawiają się znaki z
podłączonego do portu RS232 multipleksera urządzenia.
Aby zdiagnozować przyczynę należy:
- Sprawdzić numer portu RS232 dla okna terminala, czy pokrywa się n numerem portu
podłączonego do multipleksera urządzenia.
- Sprawdzić ustawienia portu RS232 widoczne na belce tytułowej okna terminal. W razie niezgodności właściwie skonfigurować port.
- Założyć pętle „Pętla zwrotna w TM-47-2” i sprawdzić czy pisane z klawiatury znaki
pojawiają się na ekranie. Pojawianie się znaków na ekranie świadczy o prawidłowym
działaniu danego portu RS232.
- Sprawdzić poprawność połączeń kabla RS232 łączącego multiplekser TM-47 z testowanym urządzeniem.
1
Program „ping” jest programem w uproszczeniu umożliwiającym sprawdzenie, czy urządzenie z danym adresem IP jest widziane w sieci TCP-IP. Można go wywołać uruchamiając linię poleceń oraz wpisując z klawiatury
polecenie „PING adres_ip” np. „PING 192.168.0.10”.
IO47-4
7
Styczeń 2002
PROGRAM TERMINALA RS232 DLA MULTIPLEKSERA 8XRS232 / ETHERNET 10BASE-T
INSTRUKCJA OBSŁUGI
Wyprodukowano:
Lanex S.A.
ul.Ceramiczna 8
20-150 Lublin
tel.: (081) 444-10-11
fax: (081) 740-35-70
e-mail: [email protected]
web: www.lanex.pl
Kontakt z Serwisem:
tel. (081) 444-10-11 wew. 32
