GORZOW ECG-01 SCC-800 2x1 CEDH

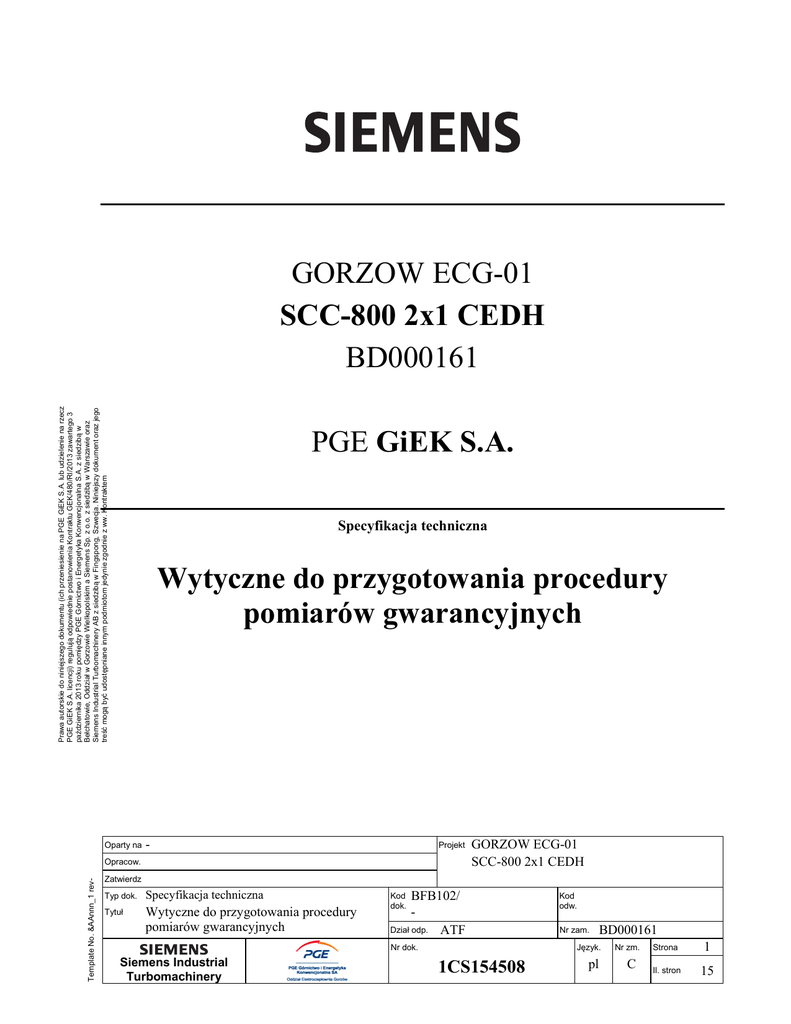

Template No. &AAnnn_1 rev- Prawa autorskie do niniejszego dokumentu (ich przeniesienie na PGE GiEK S.A. lub udzielenie na rzecz PGE GiEK S.A. licencji) regulują odpowiednie postanowienia Kontraktu GEK/480/RI/2013 zawartego 3 października 2013 roku pomiędzy PGE Górnictwo i Energetyka Konwencjonalna S.A. z siedzibą w Bełchatowie, Oddział w Gorzowie Wielkopolskim a Siemens Sp. z o.o. z siedzibą w Warszawie oraz Siemens Industrial Turbomachinery AB z siedzibą w Fingspong, Szwecja. Niniejszy dokument oraz jego treść mogą być udostępniane innym podmiotom jedynie zgodnie z ww. Kontraktem GORZOW ECG-01 SCC-800 2x1 CEDH BD000161 PGE GiEK S.A. Specyfikacja techniczna Wytyczne do przygotowania procedury pomiarów gwarancyjnych Oparty na Opracow. - Typ dok. Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Siemens Industrial Turbomachinery Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Zatwierdz BFB102/ Dział odp. ATF Kod dok. Nr dok. 1CS154508 Kod odw. Nr zam. Język. pl BD000161 Nr zm. C Strona 1 Il. stron 15 Spis treści 1. Wstęp ............................................................................................................................. 2 2. Parametry gwarantowane grupy A ............................................................................ 3 2.1 Aparatura pomiarowa .......................................................................................... 3 3. Parametry gwarantowane grupy B ............................................................................ 3 3.1 Zakres prac ........................................................................................................... 5 3.2 Aparatura pomiarowa .......................................................................................... 7 3.3 Metody pomiarów ................................................................................................ 8 3.3.1 Moc elektryczna ..................................................................................... 8 3.3.2 Warunki otoczenia .................................................................................. 8 3.3.3 Temperatury............................................................................................ 8 3.3.4 Ciśnienia ................................................................................................. 8 3.3.5 Pomiar przepływu (z wyłączeniem pomiarów przepływu paliwa) ........ 9 3.3.6 Przepływ paliwa ..................................................................................... 9 3.3.7 Wartość opałowa paliwa ......................................................................... 9 3.4 Realizacja pomiarów.......................................................................................... 10 3.5 Niepewności pomiarowe.................................................................................... 12 3.6 Korekcja wyników pomiarów ............................................................................ 12 3.6.1 Krzywe korekcyjne .............................................................................. 12 3.6.2 Krzywe starzenia .................................................................................. 12 4. Dokumenty związane ................................................................................................. 13 Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 1 Il.stron 15 1. Wstęp W niniejszej procedurze opisano w jaki sposób należy prowadzić pomiary gwarancyjne bloku parowo-gazowego ECG-01 w EC Gorzów. W EC znajduje się blok gazowo-parowy o oznaczeniu SCC-800 2x1 CEDH składający się z: dwóch turbin gazowych SGT-800 produkcji Siemens na paliwo gazowe, dwóch kotłów odzysknicowych (HRSG), jednej turbiny parowej SST-400 z upustami regulowanymi na ciepłownictwo i parę technologiczną. jednego wymiennika ciepłowniczego jednego skraplacza chłodzonego wodą schładzaną w chłodni wentylatorowej. Celem pomiarów jest sprawdzenie spełnienia gwarancji parametrów technicznych podanych w kontrakcie, CZEŚĆ II Załączniki do kontraktu: Załącznik 6, patrz rozdział 1, Zakres gwarancji Wykonawcy, punkt 1 i 2: 1) spełnienie parametrów gwarantowanych grupy A, 2) spełnienie parametrów gwarantowanych grupy B. W grupie A parametrów gwarantowanych znajdują się: poziomy emisji, hałasu i drgań budowli i urządzeń podanych w rozdziale 4.3 Kontraktu. W grupie B parametrów gwarantowanych dla bloku znajdują się (zgodnie ze szczegółowymi definicjami podanymi w rozdziale 4.4 Część II – Załączniki do Kontraktu, Załącznik nr 6): Moc elektryczna BPG netto Sprawność BPG netto Grupę B parametrów gwarantowanych, należy sprawdzić w trzech trybach pracy: w sezonie grzewczym – tryb ciepłowniczy, przy temperaturze otoczenia -8 °C, 100% obciążeniu bloku (2x100% obciążenia TG) w sezonie letnim – tryb kondensacyjny, przy temperaturze otoczenia +15 °C, 100% obciążeniu bloku (2x100% obciążenia TG) w sezonie letnim – tryb kondensacyjny, przy temperaturze otoczenia +15 °C, 50% obciążeniu bloku (1x100% obciążenia TG) Podany na końcu tryb pracy musi zostać sprawdzony dla każdej z turbin gazowych. Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 2 Il.stron 15 2. Parametry gwarantowane grupy A W grupie A parametrów gwarantowanych znajdują się: poziomy emisji, hałasu i drgań budowli i urządzeń podanych w rozdziale 4.3 Kontraktu, , Część II – Załączniki do Kontraktu, dok. Załącznik nr 6. 2.1 Aparatura pomiarowa Pomiary wykona instytucja pomiarowa (strona trzecia) za pomocą specjalnej aparatury pomiarowej o wysokiej dokładności, pozwalającej spełnić wymagania dotyczące niepewności pomiarowych podanych w stosownych normach – patrz rozdział 4.3 Kontraktu, Część II – Załączniki do Kontraktu, Załącznik nr 6. Instytucja pomiarowa wykona pomiary zgodnie z normami jakościowymi i oficjalnie uznanymi metodami. 3. Parametry gwarantowane grupy B W grupie B parametrów gwarantowanych znajdują się parametry gwarantowane dla bloku znajduję się (zgodnie ze szczegółowymi definicjami podanymi w rozdziałach 4.4.1 i 4.4.2 Część II – Załączniki do Kontraktu, Załącznik nr 6): Moc netto BPG Sprawność netto BPG Moc netto jest to całkowita moc elektryczna oddawana do sieci zewnętrznej. Sprawność netto jest sumą mocy netto i mocy cieplnej oddawanej do sieci ciepłowniczej podzieloną przez zużycie paliwa gazowego. Dla letnich trybów pracy, ciepłownictwo jest nieczynne więc sprawność netto będzie równa sprawności elektrycznej netto. Pomierzone wskaźniki należy skorygować na warunki odniesienia podane w kontrakcie. Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 3 Il.stron 15 W poniższej tabeli podano zakresy dopuszczalnych warunków dla wykonania pomiarów gwarancyjnych w sezonach letnim i zimowym. Jednostka Warunek odniesienia min. max. Sezon grzewczy – tryb ciepłowniczy: Temperatura otoczenia – termometr suchy °C -8 -18 +2 Wilgotność względna otoczenia % 80 40 100 Ciśnienie otoczenia hPa 1005 960 1040 Współczynnik mocy (cos φ) - 0,85 0,8 1 Temperatura wody sieciowej na zasilaniu °C 110,6 95 125 Temperatura wody sieciowej na powrocie °C 58,9 45 75 Ciśnienie wody sieciowej na zasilaniu bar(n) 10 8 12 Ciśnienie wody sieciowej na powrocie bar(n) 2,5 1 6 Sezon letni – tryb kondensacyjny: Temperatura otoczenia – termometr suchy °C 15 5 25 Wilgotność względna otoczenia % 80 40 100 Ciśnienie otoczenia hPa 1005 960 1040 - 0,85 0,8 1 Współczynnik mocy (cos φ) Jednoczesne wystąpienie skrajnych warunków mogłoby pociągnąć za sobą ograniczenia w pracy bloku, które nie były brane pod uwagę podczas obliczania krzywych korekcyjnych. Pomiary gwarancyjne wskaźników bloku będą, tam gdzie to stosowne, oparte na wytycznych ASME PTC46-1996. Nie wolno wykonywać pomiarów gwarancyjnych w warunkach oblodzeniowych, przy temperaturze otoczenia pomiędzy -5°C a +5°C i wilgotności względnej powyżej 80%. Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 4 Il.stron 15 3.1 Zakres prac Zakres prac Siemens przy pomiarach gwarancyjnych obejmuje: Prace przygotowawcze: Przygotowanie szczegółowej dokumentacji pomiarów (krzywe korekcyjne dok. nr 1CS150925) i wstępnej dokumentacji pomiarów (wykaz punktów pomiarowych dok. nr 1CS154667) Dobór, dostawa i montaż tymczasowego wyposażenia pomiarowego dla zakresu Siemens (aparatura pomiarowa do doregulowania turbiny gazowej). Mycie sprężarki. Doregulowanie turbiny gazowej i bloku. Przed rozpoczęciem pomiarów, wzięcie udziału w sprawdzeniu wyizolowania (wydzielenia) bloku zgodnie z listą wydzielenia obiegu (tzn. zamknięte są odsoliny i odmuliny z kotłów odzysknicowych, zamknięte są układy wody uzupełniającej straty wody w obiegu parowo-wodnym i w układach chłodzenia i pomiary gwarancyjne nie są wykonywane przy warunkach pogodowych wymagających załączenia układu przeciwoblodzeniowego - temperatura otoczenia pomiędzy -5°C a +5°C i wilgotność względna powyżej 80%). Wykonanie: Ruch bloku realizowany jak dla ruchu próbnego. Udział i doradztwo podczas pomiarów Przed rozpoczęciem pomiarów potwierdzenie że blok pracuje prawidłowo i przy warunkach pracy możliwie bliskich gwarancyjnym warunkom odniesienia podanych w kontrakcie, (CZEŚĆ II Załączniki do kontraktu: Załącznik nr 6) Demontaż tymczasowego wyposażenia pomiarowego w zakresie Siemens. Zakres prac związanych z pomiarami gwarancyjnymi firmy pomiarowej (strona trzecia) obejmuje: Prace przygotowawcze: Przygotowanie i organizacja pomiarów. Przygotowanie dokumentu ze szczegółową procedurą pomiarów i szczegółowego wykazu punktów pomiarowych Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 5 Il.stron 15 Dobór, dostawa i montaż tymczasowego wyposażenia pomiarowego dla zakresu firmy pomiarowej (strona trzecia) Przygotowanie listy wydzielenia obiegu. Listę taką przygotuje instytucja pomiarowa w konsultacji z firmą Siemens do zatwierdzenia przez Zamawiającego. Przed rozpoczęciem pomiarów, sprawdzić czy blok został wydzielony zgodnie z listą wydzielenia obiegi (tzn. zamknięte są odsoliny i odmuliny z kotłów odzysknicowych, zamknięte są układy wody uzupełniającej straty wody w obiegu parowo-wodnym i w układach chłodzenia i pomiary gwarancyjne nie są wykonywane przy warunkach pogodowych wymagających załączenia układu przeciwoblodzeniowego). Wykonanie: Koordynacja procedury pomiarów z zainteresowanymi stronami, Zebranie pomierzonych wielkości, Przetworzenie i wydanie danych, Pobór próbek paliwa podczas pomiarów, Przekazanie danych pomiarowych do wszystkich zainteresowanych stron. Ocena i przygotowanie raportu: Demontaż tymczasowej aparatury pomiarowej firmy pomiarowej (strona trzecia) Analiza paliwa. Szczegółowe obliczenia wyników (wraz z niepewnościami pomiarowymi). Porównanie danych z gwarancjami. Wykonanie raportu z pomiarów gwarancyjnych. Zakres prac Zamawiającego związanych z pomiarami gwarancyjnymi obejmuje: Zapewnienie dla bloku paliwa gazowego, energii elektrycznej i innych mediów dla normalnej pracy bloku. Uczestnictwo w wykonaniu pomiarów Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 6 Il.stron 15 3.2 Aparatura pomiarowa Pomiary należy wykonać za pomocą specjalnej aparatury pomiarowej o wysokiej dokładności, pozwalającej spełnić wymagania dotyczące niepewności pomiarowych podanych w stosownych normach – patrz rozdział 4.4 Kontraktu, Część II – Załączniki do Kontraktu, Załącznik nr 6. Instytucja pomiarowa wykona pomiary zgodnie z normami jakościowymi i oficjalnie uznanymi metodami. Najwyższe dopuszczalne niepewności pomiarowe nie mogą być wyższe niż wartości podane w normie PTC 46-1996 (Tabela 1.1.). Precyzyjną aparaturę pomiarową z zakresu dostawy Siemensa (do doregulowania turbiny gazowej) dostarczy i zamontuje Siemens. Kalibrację tej aparatury wykona albo laboratorium kalibracyjnym Siemens albo inne uznane laboratorium kalibracyjne. Laboratorium kalibracyjne w Finspång nadzorowane jest przez Swedac (Swedish National Standard Laboratory = szwedzkie krajowe laboratorium) i jest identyfikowalne w BIPM (Bureau International des Poids et Mesures). Protokoły kalibracji precyzyjnej aparatury pomiarowej zostaną przekazane zamawiającemu w trakcie pomiarów. Zamawiający odpowiada za przekazanie przed rozpoczęciem pomiarów tych protokołów do koordynatora pomiarów d/s aparatury pomiarowej w zakresie jego zakresu dostawy. Aparaturę pomiarową powinno kalibrować uznane laboratorium. We wstępnym wykazie punktów pomiarowych (dok. nr 1CS154639) wydanym przez Siemens pokazano wszystkie punkty pomiarowe z odpowiednim istniejącym oznakowaniem aparatury pomiarowej dla istniejącej aparatury i miejsc jej podłączenia. Firma Siemens uzgodni z Zamawiającym listę punktów pomiarowych i zamontuje króćce pomiarowe do pomiarów gwarancyjnych. W zakresie odpowiedzialności wykonawcy pomiarów gwarancyjnych jest przygotowanie szczegółowego wykazu punktów pomiarowych. Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 7 Il.stron 15 3.3 Metody pomiarów 3.3.1 Moc elektryczna Moc elektryczna na zaciskach generatora zostanie pomierzona kalibrowanym miernikiem mocy klasy 0,1 podłączonym do przekładników prądowych i napięciowych bloku. Kable przyłączeniowe mają mieć wystarczający przekrój aby straty napięcia były pomijalnie małe. Współczynnik mocy mierzony będzie miernikiem mocy. 3.3.2 Warunki otoczenia Temperatura otoczenia będzie mierzona sześcioma (6) czujnikami Pt100 na każdej turbinie gazowej przed dolotowymi filtrami powietrza. Ciśnienie otoczenia będzie mierzone precyzyjną aparaturą (cztery przetworniki ciśnienia absolutnego) na poziomie osi maszyny na zewnątrz osłony akustycznej turbiny gazowej. Wilgotność względna będzie mierzona jednym higrometrem na każdej z turbin, przed dolotowymi filtrami powietrza. 3.3.3 Temperatury Temperatury w kanale spalin turbiny gazowej będą mierzone termoparami typu “N”. Sondy z termoparami zostaną zamontowane bezpośrednio za sprężarką i w kanale spalin wylotowych za kotłem odzysknicowym. Temperatury w układzie pary i na bloku będą mierzone czujnikami Pt100 klasy A. 3.3.4 Ciśnienia Ciśnienie bezpośrednio za sprężarką turbiny gazowej będą mierzone przetwornikami ciśnienia klasy 0,1%. Spadki ciśnienia na dolocie i wylocie turbiny gazowej będą mierzone przetwornikami różnicy ciśnień klasy 0,1%. Ciśnienia w układzie pary i na bloku będą mierzone przetwornikami ciśnienia klasy 0,1%. Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 8 Il.stron 15 3.3.5 Pomiar przepływu (z wyłączeniem pomiarów przepływu paliwa) Przepływy można mierzyć urządzeniami działającymi na zasadzie różnicy ciśnień zgodnie z normą ISO 5167, przepływomierzami ultradźwiękowymi lub masowymi. Decyzję należy podjąć w oparciu o możliwość zastosowania i zgodnie z normą pomiarową. 3.3.6 Przepływ paliwa Przepływ paliwa do turbin gazowych może być mierzony przepływomierzami Coriolisa klasy 0.5% firmy Endress and Hauser. Mogą zostać także użyte istniejące na bloku przepływomierze pod warunkiem sprawdzenia ich kalibracji i wymagań odnośnie niepewności zgodnych z normą pomiarową. 3.3.7 Wartość opałowa paliwa Dolna wartość opałowa, skład i gęstość gazu zostaną określone z próbek paliwa. Analizę składu należy wykonać wg normy ISO 6975 zaś obliczenia dolnej wartości opałowej wg normy ISO 6976-2005. W trakcie trwania pomiarów należy pobrać sześć próbek paliwa: dwie na początku pomiarów, dwie w trakcie i dwie na zakończenie pomiarów. Jedną próbkę z próbka każdego poboru należy poddać analizie w uznane laboratorium będące stroną trzecią. Pozostałe trzy próbki należy pozostawić na obiekcie jako zapasowe. Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 9 Il.stron 15 3.4 Realizacja pomiarów Należy dołożyć wszelkich uzasadnionych starań w celu przeprowadzenia pomiarów w warunkach zbliżonych do warunków podanych w kontrakcie (CZĘŚĆ II Załączniki do kontraktu: Załącznik 6). Blok będzie prowadził Siemens pod kierunkiem personelu instytucji pomiarowej. Przed rozpoczęciem zbierania odczytów, blok będzie pracował w warunkach dla odpowiedniego przypadku obciążenia dla punktu gwarancyjnego przez czas wystarczający (mim. 2 godziny) dla zapewnienia ustalenia się warunków. Współczynnik mocy należy nastawić możliwie jak najbliżej wartości podanej w kontrakcie jako warunek odniesienia. Układ przeciwoblodzeniowy nie może pracować. Przed pomiarami gwarancyjnymi należy wykonać pomiar wstępny bloku. Dla porównania danych, pomiar ten ma być identyczny jak pomiar gwarancyjny. Czas trwania pomiaru ma być dostatecznie długi aby dane odzwierciedlały średnie warunki pracy bloku i należy go obustronnie uzgodnić przed pomiarami gwarancyjnymi. Przed rozpoczęciem pomiarów należy wykonać: Ostateczne doregulowanie turbin gazowych (parametry pracy i emisje). Mycie off-line turbin gazowych Przecieki Instytucja pomiarowa (strona trzecia) będzie dokumentować położenia i przecieki (np. obserwując wyrzuty pary z zaworów bezpieczeństwa lub kondensatu z garnczków kondensacyjnych (odwadniaczy termodynamicznych) w obiegu parowo-wodnym) przez wszystkie strategiczne zawory (lista wydzielenia obiegu). Lista wydzielenia obiegu przed pomiarami powinna zostać przekazana Zamawiającemu i do Siemens. Przecieki wewnętrzne i zewnętrzne należy sprawdzić przed pomiarami podczas okresu stabilizacji bloku. Wszelkie przecieki, których nie można usunąć należy pomierzyć lub ocenić podczas wykonywania pomiarów. Próbkowanie mierzonych danych Wszystkie pomierzone dane należy zbierać albo ręcznie albo za pomocą rejestratora danych. Należy także zbierać odczyty z aparatury pomiarowej bloku albo przez system sterowania lub, gdy dane z aparatury blokowej nie mogą być przechowywane/drukowane, zbierać je ręcznie. W celu weryfikacji stanu ogólnego bloku podczas pomiarów należy wykonywać zrzuty odpowiednich ekranów. Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 10 Il.stron 15 Dla całej precyzyjnej aparatury pomiarowej odczyty z rejestratorów danych należy wykonywać co 10 sekund. Dla odczytów ręcznych i dla zrzutów ekranów okres ten ma wynosić 5 minut. Bezpośrednio po pomiarach, Zamawiający i Siemens otrzymają kopie wszystkich zarejestrowanych danych. Harmonogram Harmonogram podany poniżej pokazuje ramy czasowe wymagane na obiekcie dla przeprowadzenia pomiarów gwarancyjnych. Obowiązuje on dla pomiarów jednego punktu gwarancyjnego. W celu zmierzenia kolejnych punktów gwarancyjnych dostrajanie TG1/TG2 musi zostać powtórzone, za wyjątkiem przypadków kiedy ilość godzin pracy pomiędzy pomiarami jest niewielka i Siemens nie będzie uważał za konieczne powtórzenie doregulowania. Blok gazowo-parowy Siemens SCC-800 2x1 CEDH, przykład: Dzień Czynność 1 Spotkanie dotyczące przygotowania i przeprowadzenia pomiarów. Odstawienie turbiny gazowej. 2-7 Mycie sprężarki. Montaż i sprawdzanie aparatury pomiarowej 8 Pomiar wstępny /doregulowywanie TG1 9 Pomiar wstępny /doregulowywanie TG2 10 Pomiar wstępny /doregulowywanie bloku 11 Pomiar gwarancyjny dla bloku 12 Sprawdzenie wyników 13-15 Demontaż aparatury pomiarowej 16 TG i blok gotowe do kolejnego uruchomienia Po wyborze przez Zamawiającego wykonawcy pomiarów i po przygotowaniu i zatwierdzeniu przez Zamawiającego procedury wykonania pomiarów, należy przygotować szczegółowy harmonogram Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 11 Il.stron 15 3.5 Niepewności pomiarowe Niepewności pomiarowe poszczególnych parametrów gwarantowanych, np. mocy elektrycznej, sprawności elektrycznej, należy obliczyć po pomiarach i załączyć do raportu z pomiarów. Najwyższe dopuszczalne niepewności pomiarowe nie mogą być wyższe niż wartości podane w normie PTC 46-1996 (Tabela 1.1.) zgodnie z rozdziałem 4.2.2 Załącznika nr 6 do Kontraktu. 3.6 Korekcja wyników pomiarów 3.6.1 Krzywe korekcyjne Wyniki z pomiaru gwarancyjnego należy sprowadzić do warunków odniesienia za pomocą krzywych korekcyjnych (dok. nr 1CS150925). Parametrami korygującymi w tych krzywych są zazwyczaj parametry otoczenia i inne parametry mogące różnić się od warunków odniesienia podanych w kontrakcie. 3.6.2 Krzywe starzenia Krzywe starzenia należy zastosować jeżeli przed rozpoczęciem pomiarów blok przepracował okres przekraczający 1500 ekwiwalentnych godzin pracy (EOH), jak to podano w kontrakcie. Korekcja na starzenie znajduje się w dokumencie z krzywymi korekcyjnymi (dok. nr 1CS150925). Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 12 Il.stron 15 4. Dokumenty związane Procedura korekcji Wykaz punktów pomiarowych Schematy P&I bloku: Układ pary Układ kondensatu Układ zasilania paliwem gazowym Układ wody sieciowej Układ skraplacza Układ wymiennika ciepłowniczego Układ głównej wody chłodzącej 564875 564876 564877 564895 564897 564898 564899 Schemat P&I turbiny gazowej: 2911932 Schemat P&I kotła odzysknicowego: Układ wody i pary WP Układ wody i pary NP Układ wody zasilającej Układ ciepłowniczy 10049 1011 1002 10049 1011 1003 10049 1011 1016 10049 1011 1016 Główny schemat przepływowy Schemat jednokreskowy 564288 564832 Bilanse cieplne i masowe 1CS141301 Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych 1CS150925 1CS154639 Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 13 Il.stron 15 Historia zmian Nr zmiany Data Dział / Inicjały Strona (P) Opis Rozdz. A Całość Nowy dokument B Całość Poprawiono kilka “błędów/formatów” wzorca C P11 C P3 C P4 Do dokumentów związanych dodano Bilanse cieplne i masowe Dodano odwołanie do kontraktu i dodatkowe informacje dot. grupy A i B Dodano odrębne rozdziały dla grup A i B C P5 C P7 C P8 C P13 2014-12-19 ATF/BE 2014-12-22 AT/JC 2015-02-20 ATF/BE 2015-02-20 ATF/BE 2015-02-20 ATF/BE Dodano zakres dopuszczalnych warunków dla 2015-02-20 pomiarów ATF/BE Dodano działania na liście wydzielenia obiegu 2015-02-20 ATF/BE Dodano informacje ogólne dot. wymagań w 2015-02-20 zakresie aparat. pomiar. i odwołania do Kontraktu ATF/BE Dodano wymagania i odwołania do Kontraktu w 2015-02-20 zakresie niepewności pomiarowych ATF/BE Typ dok Specyfikacja techniczna Tytuł Wytyczne do przygotowania procedury pomiarów gwarancyjnych Project / Projekt GORZOW ECG-01 SCC-800 2x1 CEDH Nr dokumentu Siemens Industrial Turbomachinery 1CS154508 Język Nr zm. pl B Strona 14 Il.stron 15
