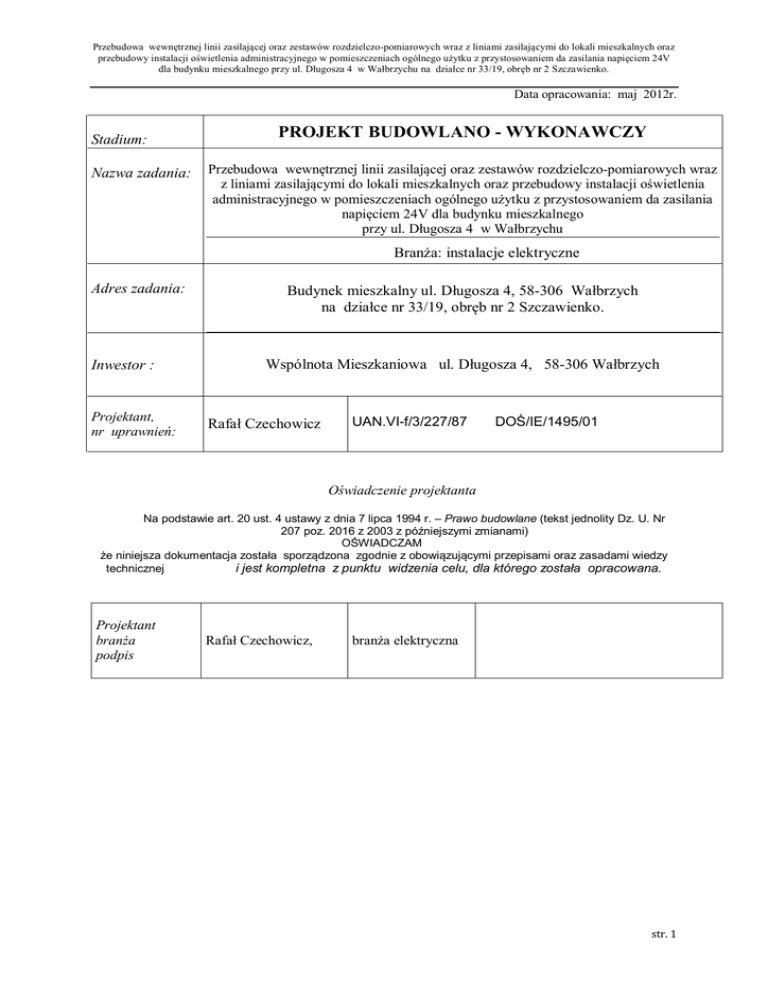

PROJEKT BUDOWLANO

Przebudowa wewnętrznej linii zasilającej oraz zestawów rozdzielczo-pomiarowych wraz z liniami zasilającymi do lokali mieszkalnych oraz
przebudowy instalacji oświetlenia administracyjnego w pomieszczeniach ogólnego użytku z przystosowaniem da zasilania napięciem 24V
dla budynku mieszkalnego przy ul. Długosza 4 w Wałbrzychu na działce nr 33/19, obręb nr 2 Szczawienko.
Data opracowania: maj 2012r.
Stadium:
Nazwa zadania:
PROJEKT BUDOWLANO - WYKONAWCZY
Przebudowa wewnętrznej linii zasilającej oraz zestawów rozdzielczo-pomiarowych wraz
z liniami zasilającymi do lokali mieszkalnych oraz przebudowy instalacji oświetlenia
administracyjnego w pomieszczeniach ogólnego użytku z przystosowaniem da zasilania
napięciem 24V dla budynku mieszkalnego
przy ul. Długosza 4 w Wałbrzychu
Branża: instalacje elektryczne
Adres zadania:
Inwestor :
Projektant,
nr uprawnień:
Budynek mieszkalny ul. Długosza 4, 58-306 Wałbrzych
na działce nr 33/19, obręb nr 2 Szczawienko.
Wspólnota Mieszkaniowa ul. Długosza 4, 58-306 Wałbrzych
Rafał Czechowicz
UAN.VI-f/3/227/87
DOŚ/IE/1495/01
Oświadczenie projektanta
Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. – Prawo budowlane (tekst jednolity Dz. U. Nr
207 poz. 2016 z 2003 z późniejszymi zmianami)
OŚWIADCZAM
że niniejsza dokumentacja została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej
i jest kompletna z punktu widzenia celu, dla którego została opracowana.
Projektant
branża
podpis
Rafał Czechowicz,
branża elektryczna
str. 1
SPIS TREŚCI
1. DANE PODSTAWOWE
1.1 Podstawa opracowania
1.2 Warunki klimatyczne i wymagania specjalne
1.3 Zakres opracowania
2. OPIS TECHNICZNY
2.1 Zasilanie
2.2 Tablica administracyjna TBAdm.
2.3 Instalacja zasilania tablic mieszkaniowych TM 230V.
2.4 Instalacja zasilania zestawów licznikowych TL 230V.
2.5 Pomiar energii elektrycznej.
2.6 Ochrona przeciwprzepięciowa.
2.7 Instalacja zasilacza 24V, ZOA-1500/24.
2.8 Instalacja oświetlenia 24V piwnicy i wejścia do budynku.
2.9 Instalacja oświetlenia 24V klatki schodowej.
2.10 Instalacja oświetlenia 24V strychu.
2.11 Instalacja oświetlenia 24V WC.
2.12 Instalacja uziemienia i połączeń wyrównawczych.
2.13 Ochrona przeciwporażeniowa.
2.14 BHP i ochrona środowiska.
2.15 Uwagi końcowe.
3. OBLICZENIA.
3.1 – Bilans mocy.
3.2 - Dobór przekroju linii kabla wlz i zabezpieczeń.
3.3 - Sprawdzenie spadku napięcia obw. X-6 ze stacji R 223-00 0,4kV.
3.4 - Sprawdzenie skuteczności ochrony przeciwporażeniowej.
4. SPIS RYSUNKÓW
Rys. Nr
Rys. Nr
Rys. Nr
Rys. Nr
Rys. Nr
Rys. Nr
Rys. Nr
Rys. Nr
Rys. Nr
Rys. Nr
E-1 Główny schemat 1-bieg. zasilania.
E-2 Schemat 1-bieg. zasilania instalacji oświetleniowej 24V.
E-3 Konfiguracja Tablicy „Głównego wyłącznika Prądu”.
E-4 Konfiguracja Tablicy TL-1, TL-2, TL-3.
E-5 Konfiguracja Tablicy TBAdm.
E-6 Plan instalacji elektrycznej - rzut piwnic.
E-7 Plan instalacji elektrycznej - rzut parteru.
E-8 Plan instalacji elektrycznej - rzut I piętra.
E-9 Plan instalacji elektrycznej - rzut II piętra.
E-10 Plan instalacji elektrycznej - rzut strychu.
1. DANE PODSTAWOWE
1.1Podstawa opracowania.
Projekt opracowano na podstawie:
- uzgodnień technicznych.
- warunków przyłączenia nr 221/2012, sygnatura : RDE4-1/BT-4112-275(1)2012-2094 z dnia 18.05.2012r.
- obowiązujących wymagań, norm, przepisów, i zarządzeń.
- PN-IEC 60364 instalacje elektryczne w obiektach budowlanych . (wszystkie arkusze).
- PN-02/E-05031 Klasyfikacja urządzeń elektrycznych i elektronicznych z punktu widzenia ochrony przed
porażeniem prądem elektrycznym.
- PN-76/E-05125 Elektroenergetyczne i sygnalizacyjne linie kablowe.
- PN-EN 12464-1: 2003 Oświetlenie wnętrz światłem elektrycznym.
str. 2
- PN-84/E- 02033 Oświetlenie wnętrz światłem elektrycznym.
- PN-EN 60529 Stopnie ochrony zapewniane przez obudowy.
- Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 12 kwietnia 2002r w sprawie
warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75/2002, poz.690).
- Rozporządzenie Ministra Przemysłu z 8.10.90r w sprawie warunków technicznych jakim powinny odpowiadać
urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej. Dziennik Ustaw 1990r. nr 81 poz.473.
1.2 Warunki klimatyczne i wymagania specjalne.
Zgodnie z obowiązującymi przepisami na terenie RP, nie ma obostrzeń klimatycznych i wymagań specjalnych.
1.3 Zakres opracowania.
Opracowanie niniejsze obejmuje:
Instalację elektryczną w zakresie:
- montażu linii zasilającej 0,4kV wlz zasilania podstawowego.
- montażu tablicy „Głównego Wyłącznika Prądu” 230/400V.
- montażu tablicy TBAdm dla potrzeb odbiorów administracyjnych budynku.
- montażu tablicy z zasilaczem ZOA 24V/4E.
- montażu zestawów tablic licznikowych TL-1, TL-2, TL-3.
- montażu tablic mieszkaniowych TM 230V.
- instalacji oświetlenia ogólnego klatek schodowych 24V,
- instalację oświetlenia piwnic i strychu 24V,
- instalację uziemiającą i wyrównawczą,
- instalację ochrony przed porażeniem prądem elektrycznym,
- wymagania ochrony antykorozyjnej i BHP oraz ochrony środowiska.
2. OPIS TECHNICZY.
2.1 Zasilanie.
Budynek przy ul. Długosza nr 4 w Wałbrzychu usytuowany na działce nr na działce nr 33/19, obręb nr 2
Szczawienko jest obiektem wolnostojącym, wielorodzinnym, całkowicie podpiwniczony trzykondygnacyjny z
strychem. Instalacje elektryczna wykonana tradycyjnie podtynkowa z osprzętem melaminowym w piwnicy i
strychu na uchwytach dystansowych z osprzętem hermetycznym.
Lokale mieszkaniowe znajdują się na parterze i piętrach budynku. Budynek zasilany jest w energie elektryczną z
istniejącego złącza kablowego ZK zamontowanego na frontowej ścianie zewnętrznej od strony wejścia do
budynku.
Energia elektryczna zgodnie z warunkami przyłączenia nr 221/2012, sygnatura : RDE4-1/BT-4112275(1)2012-2094 z dnia 18.05.2012r. dostarczana będzie z istniejącej sieci zewnętrznej N/n. Projekt nie
przewiduje wykonania nowej sieci zasilającej zewnętrznej (istniejące przyłącze jest wystarczające do
zapewnienia niezmienionej mocy przyłączeniowej). Sieć rozdzielcza n/N zasilająca rozbudowywany budynek
pozostaje bez zmian, układ sieci TN-C.
Projektuje się wymianę wewnętrznej instalacji elektrycznej w części wspólnej budynku od złącza ZK. Złącze
kablowe wyposażone jest w bezpieczniki „gG” 3x50.A dla zabezpieczenia obwodu wlz i pozostaje bez zmian.
Rozdział przewodu PEN na PE i N wykonać w złączu kablowym ZK. Szynę PEN w złączu kablowym należy
uziemić.
Układ sieci po przeprowadzonych zmianach w instalacji budynku TN-C-S.
W ramach przeprowadzanej przebudowy instalacji elektrycznej w zakresie wlz wykonać następujący zakres
prac:
- Ułożyć przewód 750V, 5xHO7V-K LGY35mm², w rurze ochronnej DVR 110mm² AROT pod tynkiem ze złącza
ZK do szafki typu OWS „Sypniewski” z Głównym Wyłącznikiem Prądu” usytuowanej w przedsionku budynku na
poziomie parteru. Szafkę OW 500x300x200 „Sypniewski” z „GWP” zamontować we wnęce w ścianie budynku na
wysokości 1,4m od poziomu posadzki.
Szafkę z „GWP” wyposażono w :
- Główny Wyłącznik Prądu typu VKA 125A, z pokrętłem 4-polowy, mocowany na szynie DIN firmy Katko.
- zabezpieczenie przeciążeniowe R 301 25A dla obwodu tablicy TBAdm,
str. 3
- ochronniki przepięciowe klasy B+C typ SPB 12/280/4
- zabezpieczenie przeciążeniowe dla Z-SLS 40A.
Obudowę szafki „GWP” wyposażyć w drzwiczki oszklone oraz napis „Główny Wyłącznik Prądu”.
Uwaga!
● Typy i przekroje linii oraz wielkości zabezpieczeń pokazano na schemacie zasilania.
● Przebieg linii pokazano na planach instalacji.
● Kable i przewody układać zgodnie z wymogami norm N SEP-E-004.
Istniejącą szafkę z wyłącznikiem głównym prądu zdemontować.
2.2 Tablica administracyjna TBAdm.
Dla potrzeb instalacji odbiorczej części wspólnej budynku przewidziano budowę:
● Tablicy TBAdm 230V składającej się:
z rozdzielnicy wnękowej typu RU-2L-P-27 KARWASZ z modułami na szynie TH35,
z miejscem na licznik energii elektrycznej,
z miejscem na zegar sterujący.
Tablica zamykana na klucz z drzwiczkami pełnymi z wziernikiem do odczytu wskazań licznika i przystosowana do
plombowania.
Tablicę rozdzielczą TBAdm usytuowano w przedsionku budynku na poziomie parteru i wyposażono w aparaturę
zabezpieczeń przeciążeniowych, ochrony przeciwporażeniowej:
- instalacji zestawu ZOA 1500/24,
- instalacji domofonu,
- obwodu rezerwowego.
- zegara sterującego z wyłącznikiem nadmiarowym CL 6 B6.
- licznika energii elektrycznej i zabezpieczenia przelicznikowego R S301B 20.
Szafkę zamontować na wysokości 1,4m od poziomu posadzki. Szafkę zabezpieczyć nadprożami z dwuteownika
100mm. Do poszczególnych tablic licznikowych doprowadzić przewód DY 1,5mm² w rurze PCV Φ16 od zegara
sterującego II taryfy zainstalowanego w tablicy TBAdm.
Zestawy montować na wysokości 1,4m od podłoża.
2.3 Instalacja zasilania tablic mieszkaniowych TM 230V.
W związku ze zmianą usytuowania tablic z układami pomiarowymi dla poszczególnych odbiorców,
zaprojektowano wykonanie nowych linii zasilających przewodem typu YDYp 3x4mm² dla lokali mieszkalnych
zasilanych napięciem 230V. Należy zlokalizować istniejące obwody odbiorcze oświetlenia i gniazd wtyczkowych
poszczególnych lokali mieszkalnych i wprowadzić do nowo zaprojektowanych tablic TM 230V. Tablice TM
wykonane są z tablic typ RN 1x4x55 Legrand i usytuowane w przedpokojach mieszkań lokatorskich na
wysokości 1,85 od podłoża.
Obwody zabezpieczyć wyłącznikami nadmiarowo prądowymi typ CLS6 B10 i B16A.
2.4 Instalacja zasilania zestawów licznikowych mieszkaniowych TL 230V.
Na półpiętrach parteru, I piętra , II piętra zaprojektowano zestawy licznikowe TL-1, TL-2 i TL-3 złożone z tablic
licznikowych 1-faz. oraz złączki rozgałęźnej LZ 5x35. Projektuje się zestawy licznikowe wnękowe z ramką
maskującą typu OW 800x500x200 „Sypniewski”. Drzwiczki wyposażyć w zamki oraz wzierniki do odczytu
wskazań liczników. Zestawy przystosować do plombowania.
Zestawy montować na wysokości 1,4m od podłoża. Szafki zabezpieczyć nadprożami z dwuteownika 100mm..
Zaprojektowano nową linię wewnętrzną zasilającą wykonaną przewodem 5HAO7V-K25mm² w rurze ochronne
DVR AROT 110 p/t od szafki z „GWP” do projektowanych zestawów licznikowych TL-1, TL-2 i TL-3.
Istniejące tablice licznikowe lokali mieszkalnych i administracyjnej oraz zabezpieczeń p.licznikowych
usytuowanych na klatce schodowej należy zdemontować.
2.5 Pomiar energii elektrycznej.
Zgodnie z warunkami przyłączenia nr 221/2012, sygnatura : RDE4-1/BT-4112-275(1)2012-2094 z dnia
18.05.2012r. nie przewiduje się zwiększenia mocy przyłączeniowej dla poszczególnych odbiorców lokali
mieszkalnych i instalacji odbiorczej administracyjnej budynku. Zainstalowane układy pomiaru energii elektrycznej
czynnej na poszczególnych kondygnacjach budynku ulegną demontażowi w miejsce nowych które zostaną
usytuowane w tablicach TL-1,2,3 dla poszczególnych lokali mieszkalnych i TBAdm dal obwodów
administracyjnych. Wartości zabezpieczeń przedlicznikowych podano na rys. nr E-1.
str. 4
2.6 Ochrona przeciwprzepięciowa.
W tablicy z „GWP” 0,4kV budynku zabudowano ochronniki przepięciowe klasy „B”+„C” typu SPB 12/280/4 B +C.
Ochronę przed przepięciami wykonać zgodnie z normą PN-IEC 60364-443/1999 oraz PN-IEC 664-1:1998.
2.7 Instalacja zasilacza 24V, ZOA-1500/24.
Zgodnie z zaleceniem Inwestora zaprojektowano wymianę instalacji oświetleniowej o napięciu znamionowym
230V, AC w częściach wspólnych budynku w piwnicy, klatce schodowej, strychu na nową zasilaną obniżonym
napięciem 24V, 50Hz.
Dla potrzeb wykonania instalacji odbiorczej 24V, AC należy:
- zabudować zasilacz ZOA -1500/24, 230/24V. firmy ENBUD Lubawka.
Zasilacz ZOA -1500/24, 230/24V w wersji wnękowej zabudować na półpiętrze klatki schodowej między I-II
piętrem na wysokości 1,4m od posadzki obok zestawu licznikowego TL-2.
Dobór zasilacza :
Oświetlenie piwnicy:
Moc zainstalowana Pz= 516W
Oświetlenie klatki schodowej:
Moc zainstalowana Pz=80W
Oświetlenie WC:
Moc zainstalowana Pz=240W
Oświetlenie strychu:
Moc zainstalowana Pz= 360W
Razem Po = 1196W
Ze względu na możliwość zamontowania w trakcie eksploatacji żarówek o zwiększonej mocy dobrano zasilacz
ZOA -1500/24, 230/24V.
Instalację zasilania zestawu ZOA-1500/24 wykonać przewodem YDYp 3x4mm² układanym pod tynkiem z tablicy
TBAdm. Obwód zabezpieczyć wyłącznikiem nadmiarowym CLS 6 B16 oraz dodatkową ochroną
przeciwporażeniową zrealizowaną przy pomocy wyłącznika różnicowo-prądowego CFI 6 25/2/003AC.
2.8 Instalacja oświetlenia 24V piwnicy i wejścia do budynku.
W piwnicy instalację elektryczną o obniżonym napięciu 24V, 50Hz wykonać przewodem YDYp 2x2,5mm²
układaną nad tynkiem lub ściankach drewnianych w rurkach PCV 16mm na uchwytach dystansowych. Instalacja
oświetlenia składa się z dwóch oddzielnych obwodów ciągu komunikacyjnego i komórek lokatorskich w budynku.
Instalację zasilającą na klatce schodowej układać pod tynkiem.
1. Oświetlenie ciągu komunikacyjnego piwnicy wykonać oprawami typu TUNA 60 KANLUX z żarówką 24V,
40W, E 27 w wykonaniu IP-44. Oprawy instalować pod stropem.
2. Oświetlenie komórek lokatorskich piwnicy wykonać oprawami typu RONDE z żarówką 24V, 40W, E 27 w
wykonaniu IP-44. Oprawy instalować na ścianie.
3. Oświetlenie zewnętrzne wykonać nad wejściem do budynku oprawą żarową IP-44 z żarówką 24V, 40W i
zasilić przewodem YDYp2x2,5mm². Sterowanie załączaniem oprawy za pomocą elementu światłoczułego IP-44
zamontowanego na zewnętrznej ścianie budynku przewodem YDYp2x1mm² pod tynkiem. Przy montażu należy
przestrzegać, aby czujnik nie był oświetlony przez załączane lub inne źródła światła.
Załączanie oświetlenia piwnicy za pomocą łączników hermetycznych 1-bieg. 16A, IP-44, zamocowanych nad
tynkiem na wysokości 1,2m w odległości 0,15cm od krawędzi futryny, zgodnie z wymaganiami normy PN-IEC
60364-7-701.
Istniejącą instalacje elektryczną wraz z osprzętem należy zdemontować.
2.9 Instalacja oświetlenia 24V klatki schodowej.
Dla potrzeb oświetlenia klatki schodowej przewidziano:
● wypusty sufitowe 1-obwodowe do podłączenia opraw typ plafoniera z żarówka E27, 60W, 24V, IP-44.
Załączanie oświetlenia klatki schodowej za pomocą:
● czujników ruchu sufitowych typ DR-06W , 24V , <detekcji 360º ,firmy F&F.
Instalację oświetlenia klatki schodowej wykonać przewodem YDYp 3x2,5mm², układanym na ścianach i
częściowo pod stropem pod tynkiem z osprzętem IP-20.
Instalacja zasilana będzie z zasilacza ZOA -1500/24.
2.10 Instalacja oświetlenia 24V strychu.
str. 5
3. Dla potrzeb oświetlenia strychu przewidziano:
● wypust sufitowe i ścienne 1-obwodowe nastropowe do podłączenia opraw hermetycznych typu HERMI
KANLUX , IP-44, z żarówką 40W , 24V.
Załączanie oświetlenia w piwnicy i poddaszu dokonywane będzie za pomocą:
● łączników klawiszowych 1-biegunowych, hermetycznych, IP-44 , n/t, 16A, 250V.
Instalację oświetlenia strychu wykonać przewodem YDYp 2x2,5mm², układanym na elementach drewnianych
w rurkach PCV 18mm na uchwytach dystansowych. Stosować osprzęt instalacyjny IP-44. Pod osprzęt i oprawy
oświetleniowe mocowane na elementach drewnianych stosować podkładki z blachy ocynkowanej grubości 0,40,7mm. Łączniki mocować na wysokości 1,4 po poziomu podłoża.
Instalacja zasilana będzie z zasilacza ZOA -1500/24 przewodem YDYp2x4mm².
2.11 Instalacja oświetlenia 24V WC.
Dla potrzeb oświetlenia sanitariatów na parterze i I piętrze przewidziano:
● wypusty ścienne 1-obwodowe do podłączenia opraw typ typu RONDE z żarówka E27, 40W, 24V, IP-44.
Instalację wykonać przewodem YDYp 2x2,5mm² układanym pod tynkiem z zastosowaniem osprzętu
instalacyjnego IP-44 p/t .
Załączanie oświetlenia dokonywane będzie za pomocą:
● łączników klawiszowych 1-biegunowych, hermetycznych, IP-44 , p/t, 16A, 250V.
Łączniki mocować na wysokości 1,4 po poziomu podłoża.
Instalacja zasilana będzie z zasilacza ZOA -1500/24.
Istniejący osprzęt oraz oprawy oświetleniowe należy zdemontować.
2.12 Instalacja uziemienia i połączeń wyrównawczych.
W celu uniknięcia pojawienia się napięcia w przypadkowych różnic potencjałów konieczne jest wykonanie
połączeń wyrównawczych.
Do zapewnienia bezpiecznej eksploatacji instalacji i urządzeń elektrycznych pracujących w kładzie TN-C-S
zaprojektowano:
● zainstalowanie w piwnicy „Głównej Szyny Wyrównawczej” zestawioną z zacisków KS-2 typu 1801VDE firmy
OBO Bettermann.
Do głównej szyny wyrównawczej „GSW” należy przyłączyć:
- szynę PEN złączu ZK , przewodem DY 16mm²,
- przewód ochronny WLZ budynku,
- ograniczniki przepięć – przewodem DY 16mm²,
- metalowe rury oraz metalowe urządzenia wewnętrznych instalacji wody zimnej, wody gorącej, kanalizacji,
centralnego ogrzewania, - przewodem DY 6mm²,
- połączenia wyrównawcze części przewodzących dostępnych – przewodem LY 6mm².
Wszystkie połączenia i przyłączenia przewodów biorących udział w ochronie przeciwporażeniowej powinny
być wykonane w sposób trwały w czasie chroniący przed korozją. Przewody należy łączyć ze sobą przez zaciski
przystosowane do materiału, przekroju oraz ilości łączonych przewodów, a także środowiska w którym
połączenie ma pracować.
Dla potrzeb uziemienia przewodu ochronnego PEN w złączu kablowym ZK projektuje się wykonanie uziomu
sztucznego pionowego wykonanego za pomocą uziomu prętowego GALMAR D=12,8mm, l=3m połączonego
płaskownikiem FeZn 25x3mm za pomocą złącza kontrolnego z przewodem ochronnym LY 16mm² zaciskiem PE
w tablicy z „GWP” oraz „GSW”.
Wartość rezystancji uziemienia powinna wynosić R≤10Ω.
· Uziomy sztuczne pionowe należy pogrążać na głębokości niemniejszą niż 3m i w odległości nie mniejszej niż
1m od zewnętrznej krawędzi obiektów,
· Najwyższa część uziomu pionowego powinna znajdować się na głębokości nie mniejszej niż 0,5m pod
powierzchnią gruntu,
· Zaleca się stosować uziomy otokowe, uziomy promieniowe należy wykonywać w takich przypadkach gdy nie
można osiągnąć wymaganej rezystancji uziomu otokowego, zalecana długość uziomu promieniowego do 35m
dla gruntu r£ 500Wm,
· Uziomy sztuczne poziome i pionowe zaleca się układać i pogrążać w odległości nie mniejszej niż 1,5 m od
wejść do budynków.
· Połączenia uziomów wykonywać jako spawane, miejsca spawów zabezpieczyć antykorozyjnie.
str. 6
· Przewody uziemiające powinny być zabezpieczone przed uszkodzeniami mechanicznymi do wys. 1,5m nad
pow. ziemi i do głębokości 0,20m w ziemi.
· Połączenia przewodów odprowadzających i ochronnych z uziomami sztucznymi wykonać za pomocą
przewodów uziemiających za pomocą zacisków probierczych.
Zaciski probiercze należy umieszczać w miejscach łatwo dostępnych przy pomiarach rezystancji uziemienia.
Całość ochrony przed porażeniem prądem elektrycznym zaprojektowano i należy wykonać zgodnie z
wymaganiami normy PN-IEC/60364-4-41/2000.
Uwaga:
Po wykonaniu instalacji należy sprawdzić skuteczność działania ochron przed porażeniem prądem elektrycznym
wykonując pomiary i próby.
W przypadku wystąpienia konieczności zmian rozwiązań projektowych zawartych w niniejszym projekcie
budowlanym mają zastosowanie odpowiednie przepisy ustawy „Prawo budowlane” z dnia 07.07.1994r. (Dz. U. Nr
89 poz. 414).
Przed przekazaniem do eksploatacji instalacji zasilających, instalacji odbiorczych oraz instalacji uziemiającej
należy dokonać pomiarów określonych w przepisach elektroenergetycznych.
2.13 Ochrona przeciwporażeniowa.
W układzie sieciowym i instalacji odbiorczej TN-S-C przyjęto zgodnie z wymogami Polskiej Normy PNIEC/60364-4-41/2000, następujący system ochrony przed porażeniem prądem elektrycznym:
● Ochrona podstawowa – ochrona przed dotykiem bezpośrednim : izolację części czynnych urządzeń i
przewodów oraz osłon i obudów,
● Ochrona dodatkowa – przez samoczynne wyłączenie napięcia zasilania – sieć systemu TN-S.
Jako urządzenia ochrony dodatkowej zastosować wyłączniki różnicowo –prądowe o prądzie zadziałania I=30mA
Przewody ochronne PE na całej długości nie mogą być przerywane wyłącznikami ani bezpiecznikami. Ochrona
przeciwporażeniowa musi zapewnić samoczynne wyłączenie uszkodzonego odbiornika zgodnie z Polską Normą
PN-IEC/60364-4-41/2000.
● ochronę uzupełniającą – połączenia wyrównawcze główne i miejscowe powinny łączyć poprzez główną szynę
uziemiającą :
● wyłączniki instalacyjne o wyzwalaczu i prądzie znamionowym dobranym do obciążenia – do ochrony danego
obwodu,
● wkładki topikowe o działanie szybkim.
Żyłę PE należy połączyć metalową obudową aparatów elektrycznych.
Żył tych nie należy zabezpieczać ani przerywać stykami łączników. Dla wykonania ochrony przed porażeniem
prądem elektrycznym w instalacji 230/400V, 50Hz należy wykorzystać:
● szynę ochronno-neutralną PEN w złączu kablowym ZK.
● szyny ochronne PE i żyły neutralne N w tablicach TM.
● dodatkowe żyły PE i N w każdym przewodzie wielożyłowym.
UWAGA: Po wykonaniu instalacji należy sprawdzić skuteczność działania ochron przed porażeniem
prądem elektrycznym wykonując pomiary i próby.
2.14 BHP i ochrona środowiska.
Zaprojektowano wymagane instalacje ochronne. Sieć 230/400V oraz pozostałe instalacje objęte zakresem
niniejszego projektu posiadają wymagane przepisami zabezpieczenia i obwody ochronne, spełniające
wymagania bezpieczeństwa i ochrony zdrowia.
W wymaganiach ochrony przed porażeniem prądem elektrycznym z uwzględnieniem obowiązujących przepisów
zawartych w normie PN-ICE/60364-4-41/2000 oraz Rozporządzenia Ministra Gospodarki Przestrzennej i
Budownictwa z dnia 12.04.2002, poz 690 Dz.U. nr 75 z dnia 15.06.2002r.

Zagrożenie dla środowiska nie występuje.
2.15 Uwagi końcowe.
Roboty elektryczne wykonywać według obowiązujących norm i przepisów.
Instalacje odbiorcze wewnętrzne winny spełniać wymogi Rozporządzenia Ministra Infrastruktury z dnia
12.04.2002 r. (Dz.U. Nr 75 z dnia 15.06.2002 r. poz. 690) oraz normy PN-IEC/60364-4-41/2000 w zakresie
str. 7
ochrony przeciwporażeniowej. W instalacji elektrycznej stosować środki ochrony przed przepięciami zgodnie z
normą PN-IEC 60364-4-443/1999 i PN-IEC 664-1/1998.
Malaturę ścian, stropów po wykonanej oraz zdemontowanej instalacji, osprzętu oraz aparatury
elektrycznej należy doprowadzić do stanu pierwotnego.
Zgodnie z treścią art. 29 ust. 3 Ustawy Prawo Zamówień Publicznych, projekt realizuje konkretny ciąg
technologiczny. Obliczenia i doboru aparatów dokonano na podstawie programów i katalogów konkretnych firm
– wszelkie nazwy firmowe urządzeń i wyrobów użyte w dokumentacji powinny być traktowane jako definicje
standardu, a nie jako konkretne nazwy firmowe tych urządzeń i wyrobów. Dopuszcza się stosowanie urządzeń
”równoważnych” co do ich cech i parametrów technicznych.
3.OBLICZENIA TECHNICZNE.
3.1Bilans mocy, dobór kabli i zabezpieczeń.
3.2 Dobór przekroju linii zasilającej wlz.
Nazwa urządzenia
Lokale mieszkalne
Lokale mieszkalne
Administracja
Suma
moc
wsp
moc
ilość zainst.
jedn.
przył.
Pz [kW]
kz
Pp [kW]
5
4
0,62
12,4
4
5
0,53
10,6
1
4
1
4
27
Prąd obliczeniowy :
I obl 
27000
 41 ,1 A
3 x 400 x 0 ,95
Do wykonania przyłącza dobrano przewód zasilający typu 5HO7V-LGY25mm
obciążalności długotrwałej
I dd  77 A oraz zabezpieczenie wkładkami w złączu ZK-1 typu WTN-00 gG 50A.
2
o
I obc  I b  I dd
41,1< 63 <77
I z 1, 45 I dd
1,75 X 41,1 = 71,9<111,6
Idd  Iobl
3.3 Sprawdzenie spadku napięcia obw. X-6 ze stacji R 223-00, 0,4kV.
Obliczeń dokonano dla maksymalnego obciążenia linii zasilającej :
i 1
U %  
n
U % 
1,73x100 x Px l
%
 x S x 4002
1,73x100 x 51000  227
16 
x

  2,08 %
2
400
 35x120 57x25 
 U %   U dop
Spadek napięcia mieści się w dopuszczalnych granicach.
3.4 Sprawdzenie skuteczności ochrony przeciwporażeniowej.
Lp.
Element
1. Transform. R 223-00, 630kVA
mb
Rs (Ω)
0,004
Xs(Ω)
0,026
str. 8
2.
kabel YAKY 4x120mm²
3.
kabel 5LGY 16mm²
Razem
227
0,056
16
0,02
0,0800
0,026
RS = 2 x 0,08 = 0,16
Xt = 2 x 0,026 = 0,052 
Impedancja pętli zwarcia:
0,16 2  0,052 2  0,17 
ZL 
Prąd zwarcia:
I zw 
0,8 x 230
 1093 , 7 A
0 ,17
I W  k x Ib
I W  1, 45 k x 20  29 A
,
Izw Iw
Warunek szybkiego wyłączenia :
1,02 xZ L x I a  U o
Prąd wyłączenia zapewniający szybkie wyłączenie zabezpieczenia w czasie <0,2
lub 0,4s –odczytane z charakterystyki:
I a  5 ,8 x 50 A  290 A
Sprawdzenie warunku szybkiego wyłączenia:
1,2 x 0,17  x 290 A  230 V
58,5V  230 V
Warunek szybkiego wyłączenia zasilania jest spełniony.
Opracował;
Rafał Czechowicz
str. 9

PROJEKT BUDOWLANO

Transkrypt

Podobne dokumenty

Żeglarski Sklep Martines Turystyczna Lodówka

Żeglarski Sklep Martines Turystyczna Lodówka Sprężarkowa Indel B

Pilot bezprzewodowy Titanium winch 12V / 24V Instrukcja obsługi

Karta katalogowa
