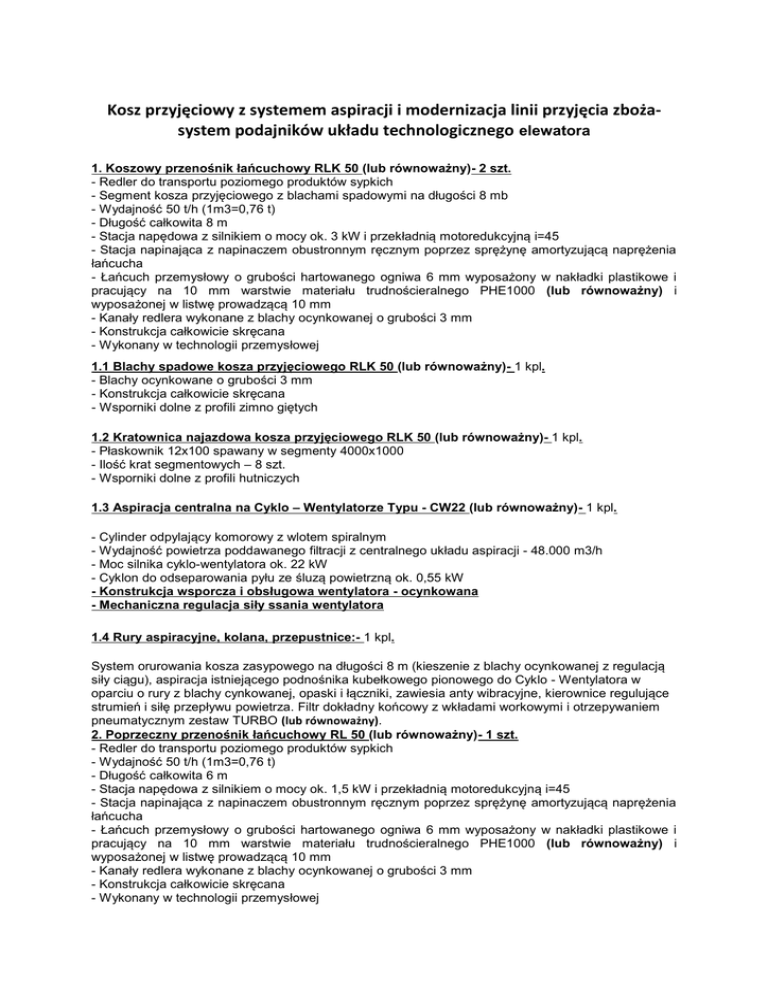

Kosz przyjęciowy z systemem aspiracji i modernizacja linii przyjęcia zbożasystem podajników układu technologicznego elewatora
1. Koszowy przenośnik łańcuchowy RLK 50 (lub równoważny)- 2 szt.
- Redler do transportu poziomego produktów sypkich
- Segment kosza przyjęciowego z blachami spadowymi na długości 8 mb
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 8 m
- Stacja napędowa z silnikiem o mocy ok. 3 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
1.1 Blachy spadowe kosza przyjęciowego RLK 50 (lub równoważny)- 1 kpl.
- Blachy ocynkowane o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wsporniki dolne z profili zimno giętych
1.2 Kratownica najazdowa kosza przyjęciowego RLK 50 (lub równoważny)- 1 kpl.
- Płaskownik 12x100 spawany w segmenty 4000x1000
- Ilość krat segmentowych – 8 szt.
- Wsporniki dolne z profili hutniczych
1.3 Aspiracja centralna na Cyklo – Wentylatorze Typu - CW22 (lub równoważny)- 1 kpl.
- Cylinder odpylający komorowy z wlotem spiralnym
- Wydajność powietrza poddawanego filtracji z centralnego układu aspiracji - 48.000 m3/h
- Moc silnika cyklo-wentylatora ok. 22 kW
- Cyklon do odseparowania pyłu ze śluzą powietrzną ok. 0,55 kW
- Konstrukcja wsporcza i obsługowa wentylatora - ocynkowana
- Mechaniczna regulacja siły ssania wentylatora
1.4 Rury aspiracyjne, kolana, przepustnice:- 1 kpl.
System orurowania kosza zasypowego na długości 8 m (kieszenie z blachy ocynkowanej z regulacją
siły ciągu), aspiracja istniejącego podnośnika kubełkowego pionowego do Cyklo - Wentylatora w
oparciu o rury z blachy cynkowanej, opaski i łączniki, zawiesia anty wibracyjne, kierownice regulujące
strumień i siłę przepływu powietrza. Filtr dokładny końcowy z wkładami workowymi i otrzepywaniem
pneumatycznym zestaw TURBO (lub równoważny).
2. Poprzeczny przenośnik łańcuchowy RL 50 (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 6 m
- Stacja napędowa z silnikiem o mocy ok. 1,5 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
3. Podnośnik kubełkowy PK 50 serii EL (lub równoważny) z kosza zasypowego- 1 szt..
- Wysokość całkowita 11 m (podaje ziarno z redlera kosza na zasyp czyszczalni lub na przenośnik
dolny z pominięciem czyszczalni)
- Wydajność 50 t/h (1m3=0,76 t)
- Silnik o mocy ok. 3 kW z motoreduktorem i hamulcem
- Wykonany z blachy ocynkowanej o grubości 2 mm
- Stopa i głowica wykonana z blachy ocynkowanej 3 mm malowana proszkowo RAL 6024(lub
równoważny)
- Wykonany w technologii przemysłowej
- Czerpaki z tworzywa PE1000 (lub równoważny)
- Pas parciano gumowy czteroprzekładkowy o szerokości 220 mm
- Napinacz obustronny mechaniczny poprzez sprężyny amortyzujące drgania
- Wlot i wylot podnośnika dopasowany pod średnicę rur od fi 200
- Śruby ocynkowane i nakrętki samokątrujące
Wyposażenie dodatkowe w/w podnośnika zawarte w cenie:
- Elementy mocujące podnośnik do konstrukcji wsporczej – 1 kpl.
- Podest obsługowy silnika i drabina wejściowa z poziomu 0.00
4. Podnośnik kubełkowy PK 50 serii EL (lub równoważny) - 1 szt.
- Wysokość całkowita 8 m (spedycja ziarna z elewatora)
- Wydajność 50 t/h (1m3=0,76 t)
- Silnik o mocy 2,2 kW z motoreduktorem i hamulcem
- Wykonany z blachy ocynkowanej o grubości 2 mm
- Stopa i głowica wykonana z blachy ocynkowanej 3 mm malowana proszkowo RAL 6024(lub
równoważny)
- Wykonany w technologii przemysłowej
- Czerpaki z tworzywa PE1000 (lub równoważny)
- Pas parciano gumowy czteroprzekładkowy o szerokości 220 mm
- Napinacz obustronny mechaniczny poprzez sprężyny amortyzujące drgania
- Wlot i wylot podnośnika dopasowany pod średnicę rur od fi 200
- Śruby ocynkowane i nakrętki samokątrujące
Wyposażenie dodatkowe w/w podnośnika zawarte w cenie:
- Elementy mocujące podnośnik do konstrukcji wsporczej – 1 kpl.
- Podest obsługowy silnika i drabina wejściowa z poziomu 0.00
5. Podnośnik kubełkowy PK 50 serii EL (lub równoważny) – 1szt.
- Wysokość całkowita 22 m (zasyp elewatora i zbiorników zewnętrznych)
- Wydajność 50 t/h (1m3=0,76 t)
- Silnik o mocy 5,5 kW z motoreduktorem i hamulcem
- Wykonany z blachy ocynkowanej o grubości 2 mm
- Stopa i głowica wykonana z blachy ocynkowanej 3 mm malowana proszkowo RAL 6024 (lub
równoważny)
- Wykonany w technologii przemysłowej
- Czerpaki z tworzywa PE1000 (lub równoważny)
- Pas parciano gumowy czteroprzekładkowy o szerokości 220 mm
- Napinacz obustronny mechaniczny poprzez sprężyny amortyzujące drgania
- Wlot i wylot podnośnika dopasowany pod średnicę rur od fi 200
- Śruby ocynkowane i nakrętki samokątrujące
Wyposażenie dodatkowe w/w podnośnika zawarte w cenie:
- Elementy mocujące podnośnik do budynku – 1 kpl.
- Podest obsługowy silnika i drabina wejściowa z poziomu 0.00
6. Podnośnik kubełkowy PK 50 serii EL (lub równoważny)- 1 szt.
- Wysokość całkowita 24 m (zasyp elewatora)
- Wydajność 50 t/h (1m3=0,76 t)
- Silnik o mocy 5,5 kW z motoreduktorem i hamulcem
- Wykonany z blachy ocynkowanej o grubości 2 mm
- Stopa i głowica wykonana z blachy ocynkowanej 3 mm malowana proszkowo RAL 6024 (lub
równoważny)
- Wykonany w technologii przemysłowej
- Czerpaki z tworzywa PE1000 (lub równoważny)
- Pas parciano gumowy czteroprzekładkowy o szerokości 220 mm
- Napinacz obustronny mechaniczny poprzez sprężyny amortyzujące drgania
- Wlot i wylot podnośnika dopasowany pod średnicę rur od fi 200
- Śruby ocynkowane i nakrętki samokątrujące
Wyposażenie dodatkowe w/w podnośnika zawarte w cenie:
- Elementy mocujące podnośnik do budynku – 1 kpl.
- Podest obsługowy silnika i drabina wejściowa z poziomu 0.00
7. Podnośnik kubełkowy PK 50 serii EL (lub równoważny)- 1 szt.
- Wysokość całkowita 23 m (zasyp zbiorników stalowych lub elewatora)
- Wydajność 50 t/h (1m3=0,76 t)
- Silnik o mocy 5,5 kW z motoreduktorem i hamulcem
- Wykonany z blachy ocynkowanej o grubości 2 mm
- Stopa i głowica wykonana z blachy ocynkowanej 3 mm malowana proszkowo RAL 6024 (lub
równoważny)
- Wykonany w technologii przemysłowej
- Czerpaki z tworzywa PE1000 (lub równoważny)
- Pas parciano gumowy czteroprzekładkowy o szerokości 220 mm
- Napinacz obustronny mechaniczny poprzez sprężyny amortyzujące drgania
- Wlot i wylot podnośnika dopasowany pod średnicę rur od fi 200
- Śruby ocynkowane i nakrętki samokątrujące
8. Podnośnik kubełkowy PK 50 serii EL (lub równoważny)- 1 szt..
- Wysokość całkowita 23 m (zasyp zbiorników stalowych lub elewatora i młyna)
- Wydajność 50 t/h (1m3=0,76 t)
- Silnik o mocy 5,5 kW z motoreduktorem i hamulcem
- Wykonany z blachy ocynkowanej (Z275 DX51) o grubości 2 mm
- Stopa i głowica wykonana z blachy ocynkowanej 3 mm malowana proszkowo RAL 6024 (lub
równoważny)
- Wykonany w technologii przemysłowej
- Czerpaki z tworzywa PE1000 (lub równoważny)
- Pas parciano gumowy czteroprzekładkowy o szerokości 220 mm
- Napinacz obustronny mechaniczny poprzez sprężyny amortyzujące drgania
- Wlot i wylot podnośnika dopasowany pod średnicę rur od fi 200
- Śruby ocynkowane i nakrętki samokątrujące
9. Podnośnik kubełkowy PK 50 serii EL (lub równoważny)- 1 szt.
- Wysokość całkowita 15 m (podaje ziarno na czyszczalnię dokładną TAJFUN 20)
- Wydajność 50 t/h (1m3=0,76 t)
- Silnik o mocy 4 kW z motoreduktorem i hamulcem
- Wykonany z blachy ocynkowanej o grubości 2 mm
- Stopa i głowica wykonana z blachy ocynkowanej 3 mm malowana proszkowo RAL 6024 (lub
równoważny)
- Wykonany w technologii przemysłowej
- Czerpaki z tworzywa PE1000 (lub równoważny)
- Pas parciano gumowy czteroprzekładkowy o szerokości 220 mm
- Napinacz obustronny mechaniczny poprzez sprężyny amortyzujące drgania
- Wlot i wylot podnośnika dopasowany pod średnicę rur od fi 200
- Śruby ocynkowane i nakrętki samokątrujące
10. Podnośnik kubełkowy PK 50 serii (lub równoważny)= 1 szt.
- Wysokość całkowita 14 m (podaje ziarno na czyszczalnię dokładną TAJFUN 20)
- Wydajność 50 t/h (1m3=0,76 t)
- Silnik o mocy 4 kW z motoreduktorem i hamulcem
- Wykonany z blachy ocynkowanej o grubości 2 mm
- Stopa i głowica wykonana z blachy ocynkowanej 3 mm malowana proszkowo RAL 6024 (lub
równoważny)
- Wykonany w technologii przemysłowej
- Czerpaki z tworzywa PE1000 (lub równoważny)
- Pas parciano gumowy czteroprzekładkowy o szerokości 220 mm
- Napinacz obustronny mechaniczny poprzez sprężyny amortyzujące drgania
- Wlot i wylot podnośnika dopasowany pod średnicę rur od fi 200
- Śruby ocynkowane i nakrętki samokątrujące
11. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt..
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 13 m
- Stacja napędowa z silnikiem o mocy 3 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
12. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 8 m
- Stacja napędowa z silnikiem o mocy 1,5 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
13. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 48 m
- Stacja napędowa z silnikiem o mocy 7,5 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
14. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt..
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 11,5 m
- Stacja napędowa z silnikiem o mocy 2,2 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
15. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 9,5 m
- Stacja napędowa z silnikiem o mocy 2,2 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
16. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 9,5 m
- Stacja napędowa z silnikiem o mocy 2,2 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
17. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 15 m
- Stacja napędowa z silnikiem o mocy 3 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
18. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 6 m
- Stacja napędowa z silnikiem o mocy 2,2 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
19. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 4 m
- Stacja napędowa z silnikiem o mocy 0,75 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
20. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 15 m
- Stacja napędowa z silnikiem o mocy 3 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
21. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 21 m
- Stacja napędowa z silnikiem o mocy 4 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
22. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 5 m
- Stacja napędowa z silnikiem o mocy 1,5 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
23. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 15 m
- Stacja napędowa z silnikiem o mocy 3 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
24. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 13 m
- Stacja napędowa z silnikiem o mocy 3 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
25. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 4 m
- Stacja napędowa z silnikiem o mocy 0,75 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
26. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 16 m
- Stacja napędowa z silnikiem o mocy 3 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
27. Przenośnik łańcuchowy RL 50 serii RL (lub równoważny)- 1 szt.
- Redler do transportu poziomego produktów sypkich
- Wydajność 50 t/h (1m3=0,76 t)
- Długość całkowita 16 m
- Stacja napędowa z silnikiem o mocy 3 kW i przekładnią motoredukcyjną i=45
- Stacja napinająca z napinaczem obustronnym ręcznym poprzez sprężynę amortyzującą naprężenia
łańcucha
- Łańcuch przemysłowy o grubości hartowanego ogniwa 6 mm wyposażony w nakładki plastikowe i
pracujący na 10 mm warstwie materiału trudnościeralnego PHE1000 (lub równoważny) i
wyposażonej w listwę prowadzącą 10 mm
- Kanały redlera wykonane z blachy ocynkowanej o grubości 3 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
28. Przenośnik ślimakowy U250 (lub równoważny) odbiera ziarno z pod suszarni- 1 szt.
- Przenośnik do transportu poziomego produktów sypkich
- Wydajność 35 t/h (1m3=0,76 t)
- Długość całkowita 2,7 m
- Stacja napędowa z silnikiem o mocy 1,5 kW i przekładnią motoredukcyjną i=125
- Wykonany z blachy ocynkowanej 3 mm
- Wstęga ślimaka fi200 mm z blachy o grubości 10-12 mm
- Konstrukcja całkowicie skręcana
- Wykonany w technologii przemysłowej
29. Zasuwa elektryczna podredlerowa DN 300 (lub równoważny)- 1 szt.
Przepustowość 70 m3/h
Wykonana z blachy ocynkowanej lub malowany
- Napęd elektryczny poprzez przekładnię z silnikiem o mocy ok.0,37 kW
- Całość skręcana śrubami ocynkowanymi w klasie twardości 8.8
- Wyłączniki krańcowe lub czujniki indukcyjne – 2 szt.
- Kształtka wylotu z zasuwy pod rurę fi 200
30. Rozdzielacz elektryczny DN 200 (lub równoważny)- 1 szt.
Przepustowość 70 m3/h
Wykonana z blachy ocynkowanej lub malowany
- Napęd elektryczny poprzez przekładnię z silnikiem o mocy ok. 0,37 kW
- Całość skręcana śrubami ocynkowanymi w klasie twardości 8.8
- Wyłączniki krańcowe lub czujniki indukcyjne – 2 szt.
- Kształtka wylotu z rozdzielacza pod rurę fi 200
31. Czyszczalnia dokładnego czyszczenia - 1 szt.
Przepustowość 40 m3/h
Czyszczalnia z regulowanym układem kosza sitowego poprzez zmianę kąta zsypu ziarna
- Kosz sitowy ze sklejki wodoodpornej zawierający trzy pokłady czyszczące
- Całkowita powierzchnia czyszcząca ok. 2,4 m3
- Napęd wibracji kosza sitowego o mocy ok.0,75 kW
- Rolka dozująca ziarno z regulacją prędkości za pomocą falownika
- Napęd ślimaka wygarniającego odpady o mocy ok. 0,37 kW
- Aspiracja wstępna i końcowa z regulacją przepływu powietrza przez ziarno
- Regulacja zasysania powietrza do całego układu aspiracji poprzez zawór odcinający
- Zapotrzebowanie na powietrze max. 4.000 m3/h
32. Połączenia technologiczne- 1 kpl
- rura zsypowa fi 200 - 200 mb cynkowana ogniowo
- kolanka 15, 30, 45o - 60 szt.
33. Szafa sterownicza obiektu elewatora i przyjęcia ziarna- 1 kpl
- Szafa dwu trzy drzwiowa o wymiarach 600+1200+600x300 H=2000, cokół 200 mm z podziałem na
szafę siłową, zabezpieczającą i sterującą .
- Wizualizacja procesu przyjmowania i dystrybucji ziarna w elewatorze i wydania na młyn wykonana
na komputerze PC ze sterowaniem WIN CC i monitorem 22” (lub równoważny)
- Licencja na oprogramowanie.
- Zasilacz 12 Amp., Sterownik, Rozszerzenia, Wejścia Analogowe, wejścia i wyjścia na pozostałe
odbiorniki, komunikacja po Ethernecie, możliwość przesyłania danych na telefon komórkowy i podgląd
internetowy, Systemy pracy automatycznej i ręcznej z uwzględnieniem pracy elewatora i zasypu z
kosza przyjęciowego, transportu produktu na młyn, pobierania ziarna z elewatora, itp.
- Zabezpieczenia i styczniki
- Soft start
- Czujniki poziomu– 25 szt.
- Wyłącznik główny 260 Amp
- Materiały eksploatacyjne potrzebne do budowy szafy i połączeń sterowniczych
- Uruchomienie i szkolenie obsługi
- Koryta kablowe, kable zasilające i sterujące, itp. potrzebnych do nowego okablowania urządzeń
34. Zasuwa elektryczna podsilosowa z regulowaną szczeliną otwarcia= 1 szt.
Przepustowość 70 m3/h
Wykonana z blachy ocynkowanej lub malowany
- Napęd elektryczny poprzez siłownik elektryczny z napięciem 24 V
- Całość skręcana śrubami ocynkowanymi w klasie twardości 8.8
- Czujniki indukcyjne położenia zasuwy – 2 szt.
- Regulowana szczelina otwarcia zasuwy poprzez zmianę napięcia od 0 do 24 V
- Kształtka wylotu z zasuwy pod rurę fi 200
35. Montaż w/w urządzeń- 1 kpl.
