Trust Network Kit

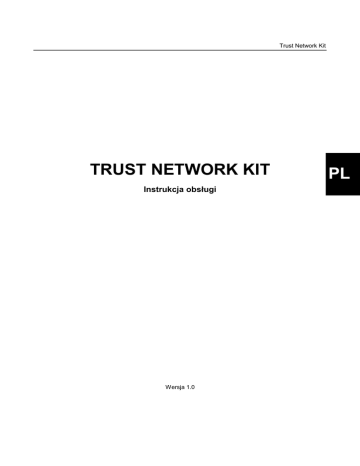

TRUST NETWORK KIT
Instrukcja obsługi
Wersja 1.0
PL
Trust Network Kit
Podziękowania
Dziękujemy za zakup tego produktu z asortymentu firmy Trust. Życzymy Państwu wielu godzin
wspaniałej zabawy. Przed korzystaniem z produktu proszę dokładnie zapoznać się z niniejszą
instrukcją obsługi.
Rejestracja
Rejestrując już teraz swój zakup na stronie internetowej firmy Trust, www.trust.com, uzyskacie
Państwo optymalne wsparcie gwarancyjne i serwisowe. Ponadto będziesz automatycznie
informowany o wszelkich zmianach odnośnie tego i innych produktów firmy Trust. Można też
wygrać jedną ze wspaniałych nagród.
Zastrzeżenie prawa własności autorskiej
Żadna część niniejszej instrukcji nie może być powielana lub przekazywana w jakiejkolwiek formie
lub w jakikolwiek sposób, elektronicznie lub mechanicznie, a w tym poprzez fotokopiowanie,
nagrywanie lub poprzez systemy zapamiętywania i wyszukiwania informacji, w celu innym niż do
osobistego użytku nabywcy, bez uprzedniej pisemnej zgody producenta.
Wyłączenie odpowiedzialności
Producent zrzeka się wszelkiej odpowiedzialności za gwarancje zarówno wyraźne, jak i
domniemane, w czym, między innymi, za gwarancje pokupności oraz zgodności produktu z
konkretnym przeznaczeniem, dotyczące oprogramowania, załączonej(ych) instrukcji obsługi i
opisów oraz wszelkiego załączonego sprzętu. Producent zastrzega sobie prawo do zmiany lub
modernizacji produktu bez powiadomienia o tym osób trzecich.
Producent zrzeka się wszelkiej odpowiedzialności za jakiekolwiek szkody pośrednie lub
nieprzewidziane, powstałe na skutek używania jego wyrobów, ze stratą zysków lub innymi stratami
handlowymi włącznie.
Wszystkie nazwy firmowe oraz nazwy produktów są znakami towarowymi, znakami handlowymi
zastrzeżonymi lub znakami serwisowymi ich właścicieli.
06 PL 12032 12033 12034 Network Kit.doc
Trust Network Kit
Spis treści
1.
2.
3.
Wstęp................................................................................................................................................ 3
1.1
Konwencje przyjęte w instrukcji............................................................................................. 3
1.2
Zawartość opakowania............................................................................................................ 3
1.3
Minimalne wymagania systemowe......................................................................................... 3
Środki bezpieczeństwa................................................................................................................... 3
2.1
Uwagi ogólne ............................................................................................................................ 3
2.2
Zasilacze ................................................................................................................................... 4
2.3
Karty typu Add-On.................................................................................................................... 4
Urządzenia sieciowe ....................................................................................................................... 4
3.1
Karty sieciowe .......................................................................................................................... 4
3.2
Okablowanie ............................................................................................................................. 4
3.2.1
Kabel sieciowy UTP / STP ................................................................................................ 4
3.2.2
Krosowy kabel sieciowy ................................................................................................... 5
3.2.3
Koncentryczny kabel sieciowy......................................................................................... 5
3.3
4.
Koncentrator (HUB).................................................................................................................. 5
Podłączanie do sieci ....................................................................................................................... 5
4.1
Używanie krosowego kabla sieciowego ................................................................................ 5
4.2
Używanie koncentratora z zasilaniem wewnętrznym (Trust art. nr 12034) ........................ 6
4.3
Używanie koncentratora z zasilaniem zewnętrznym ............................................................ 6
4.3.1
Połączenie kilku koncentratorów..................................................................................... 7
5.
Instalacja karty sieciowej ............................................................................................................... 7
6.
Instalacja sterowników ................................................................................................................... 7
7.
6.1
Windows 95............................................................................................................................... 8
6.2
Windows 98............................................................................................................................. 10
6.3
Windows NT4.......................................................................................................................... 11
6.4
Windows 2000......................................................................................................................... 11
Ustawienia sieciowe ..................................................................................................................... 11
7.1
Gry i sieć ................................................................................................................................. 11
7.2
Protokoły................................................................................................................................. 11
7.3
Wspólne korzystanie z drukarki i plików ............................................................................. 11
7.3.1
Wspólne korzystanie z plików........................................................................................ 12
7.3.2
Wspólne korzystanie z drukarek.................................................................................... 12
7.4
8.
Ostrzeżenie ............................................................................................................................. 12
Windows 95 i 98 ............................................................................................................................ 12
8.1
Identyfikacja w sieci............................................................................................................... 12
8.2
Dodanie / usunięcie protokołu .............................................................................................. 13
1
PL
Trust Network Kit
8.3
9.
Ustawienie TCP/IP .................................................................................................................. 13
Windows NT 4.0............................................................................................................................. 14
9.1
Identyfikacja w sieci............................................................................................................... 14
9.2
Dodanie / usunięcie protokołu .............................................................................................. 14
9.3
Ustawienie TCP/IP .................................................................................................................. 15
10. Ustawienia sieci w Windows 2000............................................................................................... 16
10.1 Identyfikacja w sieci............................................................................................................... 16
10.2 Dodanie / usunięcie protokołu .............................................................................................. 17
10.3 Ustawienie TCP/IP .................................................................................................................. 17
11. Rozwiązywanie problemów.......................................................................................................... 18
12. Dane techniczne ............................................................................................................................ 19
12.1 Karta sieciowa z chipsetem RTL8139 .................................................................................. 19
12.2 Karta sieciowa z chipsetem RTL8029 .................................................................................. 19
12.3 Kabel sieciowy........................................................................................................................ 20
13. Trust Customer Care Centers ...................................................................................................... 21
2
Trust Network Kit
1. Wstęp
Niniejsza instrukcja obsługi jest przeznaczona dla użytkowników Trust Network Kit. Do instalacji i
użytkowania produktu może być przydatna wiedza na temat sieci. W razie wątpliwości skontaktuj się z
jednym z Trust Customer Care Centres. Na ostatniej stronie niniejszej elektronicznej instrukcji obsługi, jak
również na tylnej stronie okładki drukowanej instrukcji szybkiej instalacji znaleźć można więcej informacji na
temat Customer Care Centres.
1.1
Konwencje przyjęte w instrukcji
W instrukcji przyjęto następujące konwencje:
<przycisk>
Należy wcisnąć dany przycisk. Jego nazwa jest ujęta w nawiasy trójkątne.
‘System’
Oznacza specyficzną nazwę pojawiającą się w danym programie. Może być to na przykład
termin używany przez system Microsoft Windows 98.
[DIR]
Tekst znajdujący się między nawiasami kwadratowymi [...] należy wprowadzić za pomocą
klawiatury.
{Termin}
Tekst znajdujący się między nawiasami klamrowymi {...} jest angielskim terminem, na
przykład nazwą {File}, pokazaną na rysunku, o którym mowa w tekście.
Dodatkowe informacje zaznaczono w następujący sposób:
UWAGA: Podczas instalacji zostaną skopiowane pliki z oryginalnego CD-ROM-u Windows. Upewnij się, że
korzystasz z tego samego dysku CD-ROM Windows, z którego korzystałeś podczas instalacji
Windows. W przeciwnym razie Windows może przestać działać.
W poniższych przykładach założono, że w systemie komputerowym napędowi CD-ROM przypisano literę ‘D’.
Jeśli komputer używa innej litery dla napędu CD-ROM, na przykład ‘E’, należy zamienić literę ‘D’ występującą
w tekście literą ‘E’.
1.2
Zawartość opakowania
Sprawdź na opakowaniu, co powinno znajdować się w pudełku. W przypadku braku lub uszkodzenia
jakiegokolwiek elementu skontaktuj się z jednym z Trust Customer Care Centres. Na tylnej stronie okładki
niniejszej instrukcji obsługi znajdziesz więcej informacji na ten temat.
1.3
Minimalne wymagania systemowe
Sprawdź minimalne wymagania systemowe opisane na opakowaniu.
2. Środki bezpieczeństwa
2.1
Uwagi ogólne
1.
Nie używaj urządzenia w wilgotnym otoczeniu, takim jak łazienki, wilgotne piwnice, baseny itd.
2.
Nigdy nie wkładaj jakichkolwiek przedmiotów do otworów w obudowie urządzenia, ponieważ możesz
dotknąć części znajdujących się pod napięciem. Może to być przyczyną pożaru lub spowodować
porażenie prądem.
3.
Nie podejmuj prób samodzielnej naprawy urządzenia. Otwierając lub usuwając obudowę można przez
przypadek dotknąć części znajdujących się pod napięciem. Narażasz się również na inne
niebezpieczeństwa.
4.
W następujących sytuacjach należy wyjąć wtyczkę z kontaktu i zlecić naprawę urządzenia przez
wykwalifikowany personel:
a) Jeżeli przewód lub wtyczka ulegnie przetarciu lub uszkodzeniu;
b) Jeżeli do urządzenia dostanie się jakikolwiek płyn;
c) Jeżeli urządzenie zostało upuszczone lub jego obudowa uległa uszkodzeniu;
5.
Urządzenie należy umiejscowić w taki sposób, aby przewody nie były narażone na uszkodzenie.
3
PL
Trust Network Kit
2.2
Zasilacze
1.
Podłącz zasilacz do odpowiedniego kontaktu.
2.
Zasilacz jest przystosowany do użytku na terenie Europy.
3.
Używaj zasilacza tylko w połączeniu z dostarczonym urządzeniem i nie używaj żadnego innego zasilacza
do tego urządzenia. Każde inne użycie, na przykład do zasilania walkmana, może spowodować pożar.
2.3
Karty typu Add-On
1.
Elementy komputera są wrażliwe na elektryczność statyczną. Ładunku elektrycznego możesz pozbyć się
dotykając obudowy komputera.
2.
Przed otwarciem komputera wyłącz go oraz wyjmij wtyk z gniazda.
3.
Upewnij się, że elementy, które chcesz dodać do komputera są zgodne z Twoim systemem.
3. Urządzenia sieciowe
Do stworzenia sieci potrzebne są pewne komponenty, takie jak: karta interfejsu, kable i HUB.
3.1
Karty sieciowe
Karta sieciowa jest ogniwem pomiędzy oprogramowaniem a fizyczną siecią. Dzięki niej komputery mogą
'komunikować się' ze sobą.
Karty sieciowe dostępne są w różnych wersjach (PCI lub ISA), połączeniach (Coax, UTP) i prędkościach
(10Mb, 100Mb lub 10/100Mb).
3.2 Okablowanie
Aby połączyć systemy ze sobą, potrzebne jest właściwe okablowanie. Kilka przykładów pokazanych jest na
rysunku.
Rysunek 1: Przykłady kabli sieciowych
1.
Kabel sieciowy UTP / STP
2.
Krosowy kabel sieciowy
3.
Koncentryczny kabel sieciowy z trójnikiem i terminatorem
3.2.1
Kabel sieciowy UTP / STP
Ten kabel używany jest w sieciach 10Mb lub 100Mb. Do połączenia komputerów ze sobą potrzebny jest
koncentrator. Taki kabel znajduje się w Trust X4 Network Kit (Trust art.nr 12034) oraz Trust 100MB PCI
Network Extension (Trust art.nr 12032).
4
Trust Network Kit
3.2.2
Krosowy kabel sieciowy
Ten kabel jest używany dla bezpośredniego połączenia dwóch komputerów ze sobą. Rozszerzenie nie jest
możliwe. Maksymalna przepustowość sieci może wynosić zarówno 10Mb jak i 100Mb. Taki kabel znajduje się
w Trust Gamer Kit (Trust art.nr 12033)
3.2.3
Koncentryczny kabel sieciowy
Przy pomocy tego kabla można połączyć ze sobą różne komputery. Na każdej karcie sieciowej należy
umieścić trójnik. Pierwszy i ostatni komputer w sieci powinny na trójniku mieć umieszczony element końcowy
(terminator). Maksymalna przepustowość sieci koncentrycznej wynosi 10Mb.
Koncentryczne kable sieciowe nie są używane w produktach sieciowych firmy Trust.
3.3 Koncentrator (HUB)
Sieć, w której używany jest koncentrator, określana jest jako sieć o topologii gwiazdy. W przypadku awarii
sieci niedostępny będzie jedynie jeden z komputerów, nie zaś cała sieć.
Koncentrator dostępny jest w różnych wersjach, takich jak z zasilaniem wewnętrznym (jak załączony do Trust
X4 Network Kit), z zasilaniem zewnętrznym 4, 5, 8 i 16 portowy. Koncentratory mogą mieć przy tym
przepustowość 10Mb, 100Mb lub 10/100Mb (Switchhub).
Za pomocą portu nadrzędnego ('uplink') można połączyć ze sobą kilka koncentratorów, aby stworzyć sieć
obejmującą kilka systemów.
4. Podłączanie do sieci
Komputery można podłączyć do sieci na wiele sposobów. Firma Trust oferuje jedynie produkty sieciowe,
które mogą zostać podłączone za pomocą kabli UTP / STP. Podłączenie jest możliwe na dwa sposoby.
1.
Przy użyciu krosowego kabla sieciowego. Więcej informacji znajdziesz w rozdziale 4.1.
2.
Przy użyciu koncentratora. Więcej informacji znajdziesz w rozdziale 4.2.
4.1 Używanie krosowego kabla sieciowego
Przy pomocy krosowego kabla sieciowego można połączyć ze sobą maksymalnie dwa komputery.
1.
Podłącz jeden koniec kabla do komputera 1.
2.
Podłącz drugi koniec kabla sieciowego do komputera 2.
UWAGA: Krosowy kabel sieciowy nie może być dłuższy niż 100 metrów.
Rysunek 2: Krosowy kabel sieciowy
Kiedy sterowniki karty sieciowej są zainstalowane i protokoły są poprawnie ustawione, można korzystać z
sieci.
Informacje na temat rozszerzenia sieci o dodatkowe komputery znajdziesz w rozdziale 4.2. Krosowy kabel
sieciowy nie jest już wtedy odpowiedni.
5
PL
Trust Network Kit
4.2 Używanie koncentratora z zasilaniem wewnętrznym (Trust art. nr 12034)
Aby podłączyć komputery do sieci przy pomocy Trust X4 Network Kit, postępuj według poniższych
wskazówek.
1.
Umieść kartę sieciową w komputerach (patrz rozdział 5) i zainstaluj sterowniki (patrz rozdział 6).
2.
Podłącz jeden koniec kabla sieciowego do wolnego portu koncentratora.
3.
Podłącz drugi koniec kabla sieciowego do karty sieciowej.
Do rozszerzenia sieci o dodatkowy komputer możesz użyć Trust 100MB PCI Network Extension (Trust
art.nr 12032). Jeżeli chcesz rozszerzyć sieć o więcej komputerów lub chcesz przejść na połączenie sieciowe
100MB, użyj koncentratora z zasilaniem zewnętrznym. Więcej informacji na temat sieci z koncentratorem z
zasilaniem zewnętrznym znajdziesz w rozdziale 4.3.
Rysunek 3: Sieć z koncentratorem z zasilaniem wewnętrznym
4.3 Używanie koncentratora z zasilaniem zewnętrznym
UWAGA: Więcej informacji na temat koncentratora (HUB) i jego zastosowań znajdziesz w instrukcji obsługi
koncentratora.
Przy pomocy koncentratora można podłączyć kilka komputerów do sieci.
1.
Podłącz jeden koniec kabla sieciowego do wolnego portu koncentratora.
2.
Podłącz drugi koniec kabla sieciowego do karty sieciowej.
Rysunek 4: Używanie koncentratora z zasilaniem zewnętrznym
6
Trust Network Kit
UWAGA: Kabel sieciowy nie może być dłuższy niż 100 metrów.
4.3.1
Połączenie kilku koncentratorów
Jeżeli sieć zostanie rozszerzona o dodatkowe komputery, może zdarzyć się, że wszystkie porty koncentratora
będą zajęte. Możesz wtedy kupić nowy koncentrator z większą ilością portów, lub też kupić dodatkowy
koncentrator i połączyć go z obecnie używanym koncentratorem.
1.
Podłącz kabel sieciowy do portu nadrzędnego ('uplink') pierwszego koncentratora.
2.
Podłącz koniec kabla sieciowego do wolnego portu drugiego koncentratora.
UWAGA: Jeżeli korzystasz z portu nadrzędnego, nie możesz używać ostatniego portu koncentratora.
UWAGA: Kabel sieciowy pomiędzy dwoma koncentratorami (hub lub switchhub) 10/100MB nie może być
dłuższy niż pięć metrów.
UWAGA: Można połączyć maksymalnie cztery koncentratory.
5. Instalacja karty sieciowej
Uwaga:
Nie zmieniaj konfiguracji sprzętowej, kiedy komputer jest włączony. Obrażeniom ciała i
uszkodzeniu sprzętu możesz zapobiec, odłączając wtyczkę komputera z kontaktu.
1.
Zamknij Windows i wyłącz komputer.
2.
Wyjmij wtyk z gniazda.
3.
Otwórz komputer (skorzystaj ewentualnie z instrukcji obsługi komputera).
4.
Znajdź wolne złącze PCI i usuń metalową zaślepkę.
5.
Włóż kartę sieciową do złącza PCI (kolor biały) i przykręć ją śrubkami.
6.
Zamknij komputer.
7.
Podłącz kabel sieciowy.
8.
Włącz komputer.
PL
6. Instalacja sterowników
Niniejszy rozdział opisuje instalację dla Windows 95, 98, NT 4.0 oraz 2000. Informacje na temat instalacji pod
innymi systemami operacyjnymi znajdziesz w plikach pomocy na dysku CD-ROM.
System operacyjny
Karta sieciowa 10MB (RTL8029x)
Karta sieciowa 100MB (RTL8139x)
Windows 95
D:\RTL8029\WIN95
D:\RTL8139\WIN95
Windows 98
D:\RTL8029\WIN98
D:\RTL8139\WIN98
Windows NT 4
D:\RTL8029\WINNT
D:\RTL8139\WINNT4
Windows 2000
Standardowy sterownik Windows 2000
D:\RTL8139\WIN2000
Tabela 1: Przegląd sterowników
7
Trust Network Kit
6.1
Windows 95
UWAGA: Podczas instalacji zostaną skopiowane pliki z oryginalnego CD-ROM-u z Windows 95. Upewnij
się, że korzystasz z tego samego dysku CD-ROM Windows, z którego korzystałeś podczas
instalacji Windows 95. W przeciwnym razie Windows może przestać działać.
Uruchom Windows 95. Po chwili Windows poinformuje, że został znaleziony nowy sprzęt. Rysunek 5
pokazuje okno, które się wtedy pojawi.
Rysunek 5 : Dodanie nowego sprzętu
1.
Kliknij ‘Dalej’ {Next}, aby kontynuować. Rysunek 6 przedstawia okno, które się wtedy pojawi.
Rysunek 6 : Podanie lokacji pliku
2.
Kliknij ‘Inne…’ {Other locations}.
3.
Informacje na temat lokacji sterownika znajdziesz w tabeli 1. Skopiuj lokację i wpisz ją w ścieżce
{Location}. Patrz rysunek 5
8
Trust Network Kit
4.
Kliknij ‘OK’, by kontynuować. Rysunek 7 przedstawia okno, które się wtedy pojawi.
PL
Rysunek 7 : Instalacja sterowników
5.
Kliknij 'Zakończ' {Finish} i sterowniki zostaną zainstalowane. Po chwili pojawi się okno jak Rysunek 8
UWAGA: Wskutek błędu w Windows 95 trzeba jeszcze raz podać lokację plików. Wpisz lokację ponownie.
Rysunek 8 : Identifikacja
6.
Wpisz nazwę komputera. Jest to unikalna nazwa w sieci.
7.
Wpisz nazwę grupy roboczej. Nazwa ta powinna być jednakowa dla wszystkich komputerów w sieci.
8.
Kliknij ‘Zamknij’ {Close}, aby kontynuować. Pliki zostaną teraz skopiowane na twardy dysk. Niektóre pliki
muszą zostaną skopiowane z oryginalnego CD-ROM-u Windows 95.
9.
Uruchom ponownie Windows.
Informacje na temat zmiany ustawień znajdziesz w rozdziale 8.
9
Trust Network Kit
6.2
Windows 98
UWAGA: Podczas instalacji zostaną skopiowane pliki z oryginalnego CD-ROM-u Windows 98. Upewnij się,
że korzystasz z tego samego dysku CD-ROM Windows, z którego korzystałeś podczas instalacji
Windows 98. W przeciwnym razie Windows może przestać działać.
Uruchom Windows 98. Po chwili Windows poinformuje, że został znaleziony nowy sprzęt. Rysunek 9
pokazuje okno, które się wtedy pojawi.
Rysunek 9: Dodanie nowego sprzętu
1.
Kliknij teraz dwa razy ‘Dalej’ {Next}. Rysunek 10 pokazuje okno, które się pojawi.
Rysunek 10 : Podanie lokacji pliku
2.
Wybierz ‘Podaj lokację‘ {Specify a location:}.
3.
Informacje na temat lokacji sterownika znajdziesz w tabeli 1. Skopiuj lokację i wpisz ją w ścieżce
{Specify a location}. Patrz rysunek 9.
4.
Kliknij następnie 'Dalej' {Next}. Windows poinformuje, że sterownik został znaleziony.
5.
Kliknij 'Dalej' {Next} i sterowniki zostaną zainstalowane. Pliki zostaną teraz skopiowane na twardy dysk.
Niektóre pliki muszą zostaną skopiowane z oficjalnego CD-ROM-u Windows 98.
6.
Następnie kliknij 'Zakończ' {Finish}.
Należy teraz ponownie uruchomić Windows. Informacje na temat zmiany ustawień znajdziesz w rozdziale 8.
10
Trust Network Kit
6.3
Windows NT4
1.
Uruchom Windows i zaloguj się jako 'Administrator'.
2.
Kliknij dwukrotnie ikonę 'Sieć' {Network} w 'Panelu sterowania' {Control Panel}.
3.
Wybierz zakładkę ‘Karty' {Adapters} i kliknij ‘Dodaj' {Add}.
4.
Kliknij ‘Z dysku’ {Have Disk…}.
5.
Informacje na temat lokacji sterownika znajdziesz w tabeli 1. Skopiuj tę lokację. Kliknij ‘OK’, by
kontynuować.
6.
Wybierz właściwą kartę sieciową i kliknij ‘OK’, aby kontynuować instalację. Kliknij ‘Dalej’ {Next}, aby
kontynuować.
7.
Zastosuj się do poleceń podanych na ekranie, aby kontynuować instalację.
8.
Po zakończeniu instalacji uruchom ponownie Windows NT4.
Należy teraz ponownie uruchomić Windows. Informacje na temat zmiany ustawień znajdziesz w rozdziale 9.
6.4
Windows 2000
Uruchom Windows 2000. Sterownik karty sieciowej zostanie zainstalowany automatycznie przez Windows
2000.
W razie potrzeby informacje na temat lokacji sterownika znajdziesz w tabeli 1.
Możliwa jest późniejsza zmiana ustawień. Więcej informacji znajdziesz w rozdziale 10.
7. Ustawienia sieciowe
W tym rozdziale omówiono ustawienia sieciowe Windows. Procedury nie zostały jednakże szczegółowo
opisane. Dokładny opis znajduje się w instrukcji obsługi lub Pomocy bezpośredniej Windows. Możesz
również skontaktować się z firmą Microsoft.
7.1
Gry i sieć
Większość gier komputerowych pojawiających się w tej chwili na rynku wspomaga tzw. ‘multiplayer’. Oznacza
to, że w taką grę może grać przy pomocy sieci kilku graczy jednocześnie. Informacje na temat wspomagania
‘multiplayer’ znaleźć można w instrukcji obsługi gry. Instrukcja ta poda również informację, jakie protokoły
wspomagają grę oraz w jaki sposób powinno zostać to ustawione.
7.2
Protokoły
Protokół jest rodzajem języka, dzięki któremu komputery komunikują się ze sobą. Każdy protokół posiada
własne specyficzne właściwości. Poniżej przedstawiono krótki opis najczęściej używanych protokołów.
IPX / SPX:
protokół występujący przede wszystkim w sieciach Novell i używany w grach.
TCP / IP:
protokół używany przez sieci Windows, Internet. Również ten protokół jest używany do gier.
Dla stałych adresów TCP/IP należy korzystać z następującego szeregu: od 192.168.0.0 do
192.168.255.255, maska podsieci = 255.255.255.0
UWAGA: Inne ustawienia TCP/IP mogą być również wykorzystane przez Internet. Jeżeli
używasz innego adresu niż opisany powyżej, Internet może nie funkcjonować poprawnie.
NETBEUI:
7.3
prosty w obsłudze protokół, wykorzystywany przede wszystkim w Microsoft Networks. Idealny
do udostępniania plików i drukarek w sieci.
Wspólne korzystanie z drukarki i plików
Aby inne komputery w sieci mogły mieć dostęp do plików oraz/lub drukarki Twojego komputera, należy
ustawić kilka elementów. Należy zainstalować tę opcję. Więcej informacji na ten temat znajdziesz w funkcji
pomocy systemu Windows.
11
PL
Trust Network Kit
7.3.1
Wspólne korzystanie z plików
Twardy dysk lub katalog jest udostępniony w sieci. Aby umożliwić współużytkowanie, twardy dysk lub katalog
musi zostać najpierw udostępniony. W celu stworzenia dostępu należy najpierw uaktywnić współdzielenie
plików i drukarek.
Opcję tę podaje się przy ustawieniach sieciowych Windows 98. Następnie udostępnia się dysk lub katalog,
zaznaczając tę opcję we właściwościach.
Aby uzyskać dostęp do współdzielonego twardego dysku lub katalogu, użyj ikony ‘Otoczenie sieciowe’
('Network Neighborhood') na pulpicie. Wspóldzielonemu elementowi można przypisać literę dysku, przez co
będzie on mógł być dostępny bezpośrednio z każdej aplikacji. Można to ustawić we właściwościach udziału.
7.3.2
Wspólne korzystanie z drukarek
Współużytkowanie drukarek ustawiane jest w identyczny sposób, jak współdzielenie plików. We
właściwościach drukarki należy zaznaczyć opcję współdzielenia. Dopiero wtedy drukarka jest dostępna w
sieci.
Każdy, kto chce korzystać ze wspólnej drukarki, musi zainstalować jej sterownik, przy czym należy
zaznaczyć, że chodzi o drukarkę sieciową, a nie o drukarkę lokalną.
7.4
Ostrzeżenie
Protokół TCP/IP jest wykorzystywany między innymi przez internet. Jeśli TCP/IP został założony i
współużytkowanie plików oraz drukarki jest włączone, istnieje możliwość, że twardy dysk oraz/lub drukarka
będzie dostępna przez każdego przez internet.
Aby zapobiec temu problemowi, wyłącz wspóldzielenie plików i drukarek, lub też usuń ‘Client for Microsoft
Network’. (Upewnij się jednak, że protokół TCP/IP i karta sieciowa są zainstalowane.)
8. Windows 95 i 98
8.1
Identyfikacja w sieci
1.
Przejdź do Panelu sterowania (Start – Ustawienia – Panel sterowania).
2.
Kliknij dwukrotnie ikonę: 'Sieć’. Rysunek 11 pokazuje okno, które się pojawi.
Rysunek 11: Ustawienia sieciowe
12
Trust Network Kit
3.
Kliknij zakładkę ‘Identifikacja’ {Identification}.
4.
Zmień ustawienia i kliknij 'OK'.
8.2
Dodanie / usunięcie protokołu
Protokół jest językiem, dzięki któremu komputery mogą się ze sobą komunikować. Więcej informacji na ten
temat znajdziesz w rozdziale 7 lub w Pomocy Windows.
1.
Przejdź do Panelu sterowania (Start – Ustawienia – Panel sterowania). Rysunek 11 przedstawia okno,
które się wtedy pojawi.
2.
Kliknij ‘Dodaj’ {Add…}, wybierz ‘Protokół’ {Protocol} i wybierz z listy protokół, który chcesz zainstalować.
3.
Wybierz z listy (rysunek 7) protokół, który chcesz usunąć i kliknij ‘Usuń’ {Remove}.
8.3
Ustawienie TCP/IP
Zastosuj się do poniższych kroków, aby ustawić stałe adresy TCP/IP wszystkich komputerów w sieci.
1.
Otwórz okno ‘ustawienia sieci’.
2.
W oknie jak Rysunek 11 wybierz ‘TCP/IP’.
3.
Kliknij ‘Properties’ (Właściwości).
4.
Kliknij zakładkę ‘Adres IP’ (IP Address). Rysunek 12 przedstawia okno, które się wtedy pojawi.
PL
Rysunek 12: Ustawienia TCP/IP
5.
Zaznacz ‘Podaj adres IP’ (Specify an IP address), aby korzystać ze stałych adresów TCP/IP.
6.
W polu ‘Adres IP’ wpisz adres TCP/IP. Adres ten musi być unikalny w sieci. Dla innych komputerów w
sieci zmień tylko ostatnią cyfrę. Liczba ta powinna być pomiędzy 1 a 254.
7.
Przy ‘Maska podsieci’ (Subnet Mask) wpisz: 255.255.255.0
Adres ten musi być identyczny w każdym komputerze w sieci.
8.
Kliknij ‘OK’, aby powrócić do ustawień sieciowych.
13
Trust Network Kit
9. Windows NT 4.0
9.1
Identyfikacja w sieci
1.
Przejdź do Panelu sterowania (Start – Ustawienia – Panel sterowania).
2.
Kliknij dwukrotnie ikonę: ‘Sieć’. Rysunek 13 przedstawia okno, które się wtedy pojawi.
Rysunek 13 : Identifikacja w sieci
3.
Kliknij ‘Zmień’ {Change}, aby zmienić ustawienia.
4.
Kliknij ‘OK’, aby zaakceptować zmiany.
9.2
Dodanie / usunięcie protokołu
Protokół jest językiem, dzięki któremu komputery mogą się ze sobą komunikować. Więcej informacji na ten
temat znajdziesz w rozdziale 7 lub w Pomocy Windows.
1.
Przejdź do Panelu sterowania (Start – Ustawienia – Panel sterowania).
2.
Kliknij dwukrotnie ikonę: ‘Sieć’. Rysunek 13 przedstawia okno, które się wtedy pojawi.
14
Trust Network Kit
3.
Kliknij zakładkę ‘Protokoły’ {Protocols}. Rysunek 14 przedstawia okno, które się pojawi.
PL
Rysunek 14 : Dodanie / usunięcie protokołu
4.
Kliknij 'Dodaj' {Add}, aby dodać protokoły.
5.
Kliknij 'Usuń' {Remove}, aby usunąć protokoły.
9.3
Ustawienie TCP/IP
Zastosuj się do poniższych kroków, aby ustawić stałe adresy TCP/IP wszystkich komputerów w sieci.
1.
Przejdź do Panelu sterowania (Start – Ustawienia – Panel sterowania).
2.
Kliknij dwukrotnie ikonę: ‘Sieć’. Rysunek 13 przedstawia okno, które się wtedy pojawi.
3.
Kliknij zakładkę ‘Protokoły’ {Protocols}. Rysunek 14 przedstawia okno, które się pojawi.
4.
Wybierz ‘Protokół TCP/IP’ i kliknij przycisk ‘Właściwości’ {Properties}.
5.
Wybierz 'Podaj adres IP' {Specify an IP address}.
6.
W polu ‘Adres IP’ wpisz adres TCP/IP.
Adres ten musi być unikalny w sieci. Dla innych komputerów w sieci zmień tylko ostatnią cyfrę.
Zalecane: 192.168.0.x; x=1 - 254
7.
Przy ‘Maska podsieci’ (Subnet Mask) wpisz: 255.255.255.0
Adres ten musi być identyczny w każdym komputerze w sieci.
8.
Kliknij {Apply}, aby zaakceptować zmiany.
Więcej informacji na ten temat znajdziesz w funkcji pomocy Windows.
15
Trust Network Kit
10. Ustawienia sieci w Windows 2000
10.1
Identyfikacja w sieci
Zastosuj się do poniższych kroków, aby ustawić lub zmienić nazwę komputera oraz/lub grupy roboczej.
1.
Przejdź do Panelu sterowania (Start – Ustawienia – Panel sterowania).
2.
Kliknij dwukrotnie ikonę: ‘Połączenia sieciowe i telefoniczne'. Rysunek 15 przedstawia okno, które się
wtedy pojawi.
Rysunek 15: Połączenia sieciowe i telefoniczne
3.
Kliknij 'Identifikacja w sieci'. Rysunek 16 przedstawia okno, ktore się pojawi.
Rysunek 16: Identifikacja w sieci
4.
Kliknij 'Właściwości' {Properties}, aby dopasować nazwę komputera oraz/lub nazwę grupy roboczej.
UWAGA: W nazwie komputera nie może występować spacja.
5.
Kliknij ‘OK’, aby zaakceptować zmiany.
6.
Kliknij ‘OK’, aby ponownie uruchomić komputer.
Identyfikacja w sieci jest teraz zmieniona.
16
Trust Network Kit
10.2
Dodanie / usunięcie protokołu
Protokół jest językiem, dzięki któremu komputery mogą się ze sobą komunikować. Więcej informacji na ten
temat znajdziesz w rozdziale 7 lub w Pomocy Windows.
Zastosuj się do poniższych kroków, aby dodać lub usunąć protokół.
1.
Otwórz Network and Dial-up Connections (Start – Ustawienia – Panel sterownia).
2.
Kliknij dwukrotnie ikonę ‘Local Area Connection x’, połączoną z Realtek 8139.
3.
W oknie, które się pojawi, kliknij 'Właściwości' {Properties}.
4.
Kliknij ‘Install’, aby dodać elementy sieci, takie jak Client, Service lub Protocol.
5.
Kliknij ‘Uninstall’, aby usunąć zaznaczony element.
10.3
Ustawienie TCP/IP
Zastosuj się do poniższych kroków, aby ustawić stałe adresy TCP/IP wszystkich komputerów w sieci.
1.
Otwórz Network and Dial-up Connections (Start – Ustawienia – Panel sterownia).
2.
Kliknij dwukrotnie ikonę ‘Local Area Connection x’, połączoną z Realtek 8139.
3.
W oknie, które się pojawi, kliknij ‘Properties’.
4.
Wybierz ‘Internet Protocol (TCP/IP) i kliknij ‘Properties’.
5.
Zaznacz opcję ‘Use the following IP address’.
6.
W polu ‘Adres IP’ wpisz adres TCP/IP.
Adres ten musi być unikalny w sieci. Dla innych komputerów w sieci zmień tylko ostatnią cyfrę.
Zalecane: 192.168.0.x; x=1 - 254
7.
Przy ‘Maska podsieci’ (Subnet Mask) wpisz: 255.255.255.0
Adres ten musi być identyczny w każdym komputerze w sieci.
8.
Kliknij ‘OK’, aby kontynuować.
9.
Kliknij ‘Close’, aby potwierdzić ustawienia.
PL
17
Trust Network Kit
11. Rozwiązywanie problemów
Problem
Przyczyna
Możliwe rozwiązanie
Karta nie zostaje
znaleziona pod
Windows 95/98.
Karta nie jest włożona dobrze
do złącza PCI.
Wciśnij dobrze kartę do złącza. Patrz rozdział
2.1.
Sterownik nie
znaleziony.
Podano błędną lokację pliku.
Podaj właściwą lokację sterownika dla Twojego
systemu operacyjnego.
Nie można
połączyć się z
siecią.
Kabel sieciowy nie został
podłączony po zainstalowaniu
sterownika.
Podłącz kabel sieciowy do karty i reszty sieci.
Protokoły niepoprawnie
ustawione.
Ustaw właściwie protokoły. Informacje
znajdziesz w instrukcji na dysku CD-ROM.
Brak komunikacji z Kabel sieciowy nie jest
podłączony.
drugim
komputerem.
Używany niewłaściwy kabel
sieciowy.
Podłącz kabel sieciowy do karty sieciowej i
koncentratora.
Upewnij się, że używany jest załączony kabel.
Kabel sieciowy umieszczony w Umieść kabel w normalnym porcie
niewłaściwym porcie
koncentratora, a nie w porcie nadrzędnym.
koncentratora.
Kabel podłączony
bezpośrednio do dwóch kart
sieciowych.
Połączenie takie działa jedynie z kablem
sieciowym typu 'cross-linked', jak załączony
przy art.nr 12033 (Gamer Kit).
Używany niewłaściwy protokół. Ustaw właściwy protokół. Więcej informacji
znajdziesz w rozdziale 0.
Udostępnianie plików i
drukarek nie zostało
ustawione (tylko Windows 9x)
Ustaw udostępnianie plików i drukarek.
Informacje znajdziesz w Pomocy Windows.
Nazwy grup roboczych nie są
jednakowe.
Ustaw właściwą nazwę grupy roboczej.
Informacje znajdziesz w rozdziale 'Identyfikacja
w sieci' swojego systemy operacyjnego.
Tabela 2: Rozwiązywanie problemów
Na stronie internetowej (www.trust.com) znajdziesz odpowiedzi na najczęściej zadawane pytania (FAQ).
Rejestrując już teraz swój zakup na stronie internetowej firmy Trust www.trust.com uzyskasz optymalne
wsparcie gwarancyjne i serwisowe. Ponadto będziesz automatycznie informowany o wszelkich zmianach
odnośnie tego i innych produktów firmy Trust. Można też wygrać jedną ze wspaniałych nagród.
Jeśli żadne z proponowanych rozwiązań nie pomogło w usunięciu problemu Twojego produktu, skontaktuj się
z jednym z Trust Customer Care Centres. Na ostatniej stronie niniejszej elektronicznej instrukcji obsługi, jak
również na tylnej stronie okładki drukowanej instrukcji szybkiej instalacji znaleźć można więcej informacji na
ten temat. Zawsze powinieneś przygotować następujące dane:
• Numer produktu.
• Dane dotyczące sprzętu.
• Dokładny opis problemu.
• Dokładny opis sytuacji, w których pojawia się problem.
18
Trust Network Kit
12. Dane techniczne
12.1
Karta sieciowa z chipsetem RTL8139
Standardy jednostek
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
Okablowanie
Odpowiednie dla UTP i STP
10 Mbps Ethernet
2-pair UTP, kategoria 3,4,5 (100 metrów)
Ekranowana skrętka EIA/TIA-568 100 Ohm
(STP), (100 metrów)
100 Mbps Ethernet
2-pair UTP, kategoria 5 (100 metrów)
Ekranowana skrętka EIA/TIA-568 100 Ohm
(STP), (100 metrów)
Protokół
CSMA/CD
Topologia
Topologia gwiazdy
Prędkość transmisji danych
10 Mbps Ethernet
Półdupleksowy: 10Mbps
Pełnodupleksowy: 20Mbps
100 Mbps Ethernet
Półdupleksowy: 100Mbps
Pełnodupleksowy: 200Mbps
Wymiary
120 x 40 mm
Tabela 3: Dane techniczne
12.2
Karta sieciowa z chipsetem RTL8029
Standardy jednostek
IEEE 802.3 10BASE-T
IEEE 802.2 10BASE-2
Okablowanie
Odpowiednie UTP, STP i kabel koncentryczny
10 Mbps Ethernet
2-pair UTP, kategoria 3, 5 (100 metrów)
Ekranowana skrętka EIA/TIA-568 100 Ohm
(STP), (100 metrów)
Kabel koncentryczny RG-58A/U 50 Ohm
(BNC), (185 metrów)
Protokół
CSMA/CD
Topologia
Topologia gwiazdy (UTP/STP) i topologia szynowa
(koncentryczny)
Prędkość transmisji danych
10 Mbps Ethernet
Półdupleksowy: 10Mbps
Pełnodupleksowy: 20Mbps
Wymiary
120 x 60 mm
Tabela 4: Dane techniczne
19
PL
Trust Network Kit
12.3
Kabel sieciowy
Pin
Strona wysyłająca
Strona odbierająca
1
Input Receive Data + (IRD+)
Output Transmit Data + (OTD+)
2
Input Receive Data – (IRD-)
Output Transmit Data – (OTD-)
3
Output Transmit Data + (OTD+)
Input Receive Data + (IRD+)
4
Output Transmit Data – (OTD-)
Input Receive Data – (IRD-)
5, 6, 7, 8
Nie używany
Nie używany
Bezpośredni
20
Krosowy
Pin 1 (IRD +)
Pin 1 (OTD+)
Pin 1 (IRD+)
Pin 3 (OTD+)
Pin 2 (IRD-)
Pin 2 (OTD-)
Pin 2 (IRD-)
Pin 6 (OTD-)
Pin 3 (OTD+)
Pin 3 (IRD+)
Pin 3 (OTD+)
Pin 1 (IRD+)
Pin 6 (OTD-)
Pin 6 (IRD-)
Pin 6 (OTD-)
Pin 2 (IRD-)
Pin 4, 5, 7, 8
Pin 4, 5, 7, 8
Pin 4, 5, 7, 8
Pin 4, 5, 7, 8
Trust Network Kit
13. Trust Customer Care Centers
Mieszkańcy Wielkiej Brytanii i Irlandii mogą skontaktować się z:
Przedstawiciel w Wielkiej Brytanii
W godzinach: Internet
www.trust.com
E-mail
[email protected]
9:30 - 17:00
Faks
+44-(0)1376-514633
Tel.
+44-(0)1376-500000
Mieszkańcy Włoch mogą skontaktować się z:
Przedstawiciel we Włoszech
W godzinach: Internet
www.trust.com
9:00 - 13:00 / E-mail
[email protected]
14:00 -18:00
Faks
051-6635843
Tel.
051-6635947
Mieszkańcy Francji i Afryki Północnej mogą skontaktować się z:
Przedstawiciel we Francji
W godzinach: Internet
www.trust.com
9:00 - 17:00
E-mail
[email protected]
Faks
+33-(0)1-48174918
Tel.
+33-(0)1-48174931
PL
Mieszkańcy Niemiec mogą skontaktować się z:
Przedstawiciel w Niemczech
W godzinach: Internet
www.trust.com
9:00 - 17:00
E-mail
[email protected]
Faks
02821-58873
Tel.
0800-00TRUST (=0800-0087878)
Mieszkańcy Hiszpanii mogą skontaktować się z:
Przedstawiciel w Hiszpanii
W godzinach: Internet
www.trust.com
9:00 - 17:00
E-mail
[email protected]
Faks
+31-78-6543299
Tel.
+31-78-6549999
Mieszkańcy Holandii mogą skontaktować się z:
Przedstawiciel w Holandii
W godzinach: Internet
www.trust.com
9:00 - 17:00
E-mail
[email protected]
Faks
078-6543299
Tel.
0800-BELTRUST (=0800-23587878) albo 078-6549999
Mieszkańcy wszystkich pozostałych krajów europejskich mogą skontaktować się z:
W godzinach:
9.00 - 17.00
Europejskie Biuro Główne
Internet
www.trust.com
E-mail
[email protected]
Faks
+31-78-6543299
Tel.
+31-78-6549999
21
