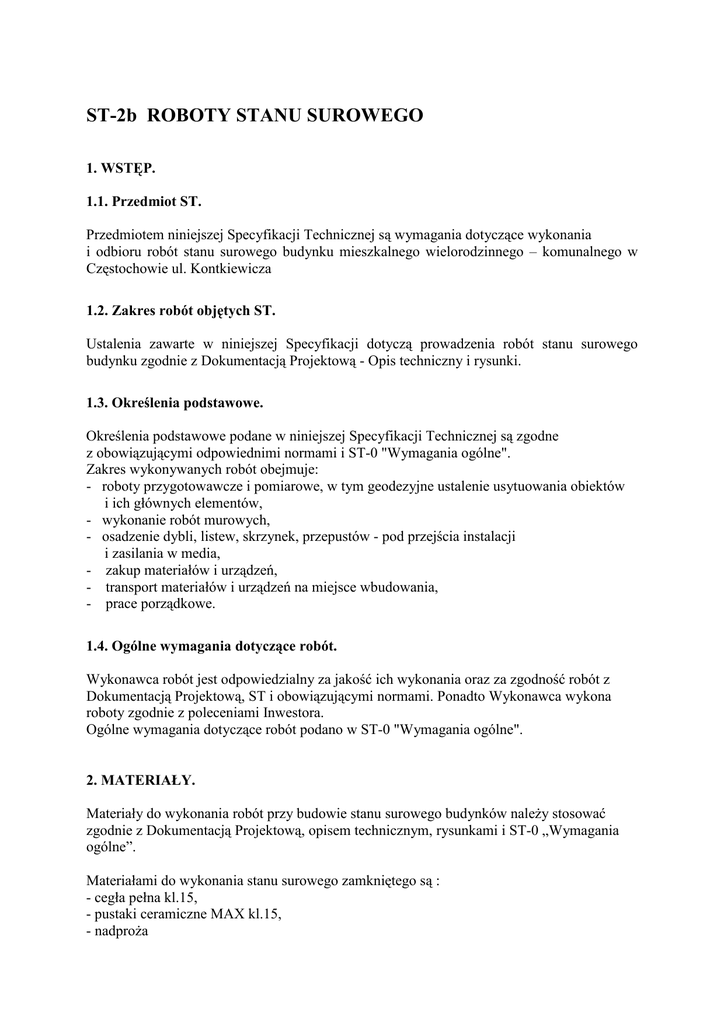

ST-2b ROBOTY STANU SUROWEGO

ST-2b ROBOTY STANU SUROWEGO
1. WSTĘP.
1.1. Przedmiot ST.
Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania
i odbioru robót stanu surowego budynku mieszkalnego wielorodzinnego – komunalnego w
Częstochowie ul. Kontkiewicza
1.2. Zakres robót objętych ST.
Ustalenia zawarte w niniejszej Specyfikacji dotyczą prowadzenia robót stanu surowego
budynku zgodnie z Dokumentacją Projektową - Opis techniczny i rysunki.
1.3. Określenia podstawowe.
Określenia podstawowe podane w niniejszej Specyfikacji Technicznej są zgodne
z obowiązującymi odpowiednimi normami i ST-0 "Wymagania ogólne".
Zakres wykonywanych robót obejmuje:
- roboty przygotowawcze i pomiarowe, w tym geodezyjne ustalenie usytuowania obiektów
i ich głównych elementów,
- wykonanie robót murowych,
- osadzenie dybli, listew, skrzynek, przepustów - pod przejścia instalacji
i zasilania w media,
- zakup materiałów i urządzeń,
- transport materiałów i urządzeń na miejsce wbudowania,
- prace porządkowe.
1.4. Ogólne wymagania dotyczące robót.
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z
Dokumentacją Projektową, ST i obowiązującymi normami. Ponadto Wykonawca wykona
roboty zgodnie z poleceniami Inwestora.
Ogólne wymagania dotyczące robót podano w ST-0 "Wymagania ogólne".
2. MATERIAŁY.
Materiały do wykonania robót przy budowie stanu surowego budynków naleŜy stosować
zgodnie z Dokumentacją Projektową, opisem technicznym, rysunkami i ST-0 „Wymagania
ogólne”.
Materiałami do wykonania stanu surowego zamkniętego są :
- cegła pełna kl.15,
- pustaki ceramiczne MAX kl.15,
- nadproŜa
- drewno kl. K27,
- papa termozgrzewalna podkładowa i nawierzchniowa,
- zaprawa cementowa i cementowo-wapienna,
- preparaty na bazie bitumu,
- płyty wiórowe.
3. SPRZĘT.
Ogólne wymagania dotyczące stosowania sprzętu podano w ST-0 "Wymagania ogólne".
Do wykonania stanu surowego budynków naleŜy uŜyć następującego sprzętu:
- Ŝuraw samochodowy
- mieszarka do zapraw
- wyciąg budowlany towarowy
- betoniarka do produkcji mieszanek betonowych róŜnych klas o konsystencji od półciekłej
do gęstoplastycznej
- rusztowania
4. TRANSPORT.
Ogólne wymagania dotyczące stosowania środków transportu podano w ST-0 „Wymagania
ogólne".
Do transportu materiałów do wykonania stanu surowego budynków naleŜy uŜyć
następujących środków transportu:
- pompa hydrauliczna na podwoziu samochodowym do transportu mieszanki
betonowej i zaprawy w obrębie placu budowy
- naczepy kontenerowe uniwersalne do przewozu prefabrykatów
5. WYKONANIE ROBÓT.
5.1. Wymagania ogólne.
Ogólne wymagania dotyczące wykonania robót podano w ST-0 "Wymagania ogólne".
5.1.2. Mury z cegły pełnej
-
-
grubość spoin poziomych /wspornych/ 12+17/-10 mm, pionowych - 10+15/05 mm,
mury przewidziane do tynkowania murować na tzw. puste spoiny nie wypełnione przy
zewnętrznych licach na głębokość 5-10 mm. W ścianach nośnych ilość cegieł uŜytych
w połówkach nie więcej jak 15%. W filarach i słupach ilość cegieł w połówkach tylko w
liczbie koniecznej do uzyskania prawidłowego wiązania.
nadproŜa z elementów prefabrykowanych typu L.
minimalna długość oparcia dla belek prefabrykowanych 9cm z kaŜdej strony, dla belek
stalowych i betonowanych na miejscu powinny opierać się na dł. min. 1,5 ich wysokości
ścianki działowe o gr. 1/4 cegły murować na zaprawie cementowej marki min.3.
5.1.3. Mur z ceramicznych pustaków pionowo drąŜonych
- pustaki stosować od poziomu stropu nad parterem,
- klasa pustaków 15,
- konsystencja zaprawy stosowanej do murowania powinna być gęstoplastyczna
- stosować zaprawę cementowo-wapienną marki 5,
- pustaki układać szczelinami w pionie i równolegle do lica muru,
- grubość spoin poziomych /wspornych/ 12+5/-2 mm, pionowych - 10+5/-5 mm,
- spoiny całkowicie wypełnione,
- przesunięcie kolejnych warstw względem siebie min. 5cm,
- stalowe belki stropowe lub nadproŜa powinny się opierać na murze z pustaków za
pośrednictwem poduszki betonowej lub Ŝelbetowej,
- na całym obwodzie murów nośnych w poziomie stropu wykonać wieńce ŜeIbetowe.
5.1.4. MontaŜ prefabrykatów stropowych
Stropy Akermana
- sprawdzić pomiarem niwelacyjnym poziom murów,
- wykonać szczelne deskowanie
- ułoŜyć pustaki mijankowo z szczelnym dotykiem dolnych półek, pustaki skrajne powinny
mieć
denka z betonu lub zaprawy ułoŜyć zbrojenie zgodnie z projektem
- dokonać odbiory stemplowania, deskowania, ułoŜenia pustaków i zbrojenia oraz
sprawdzenia
zgodności z projektem przez osobę mającą kwalifikacje i uprawnienia zawodowe
- następnie moŜemy przestąpić do betonowania Ŝeber i pyty górnej
- zagęszczanie betonu w Ŝebrach naleŜy wykonać ręcznie, a w płycie przy uŜyciu
wibratorów
powierzchniowych lub ręcznie
- powierzchnie wyrównać łatą
- ułoŜony i zagęszczony beton naleŜy utrzymywać przez 7 dni w stałej wilgotności
- rozbiórkę stemplowania i deskowania moŜna wykonać po stwierdzeniu dostatecznej
wytrzymałości betonu i zezwoleniu upowaŜnionej osoby
5.2. Warunki szczegółowe wykonania robót.
W ramach realizacji robót stanu zerowego budynku naleŜy wykonać:
1. Ściany nadziemia- przydylatacyjne w poziomie parteru z cegły ceramicznej pełnej
kl. 15 gr. 25cm na zaprawie cementowo-wapiennej Rz = 5 MPa +styropian
2. Ściany kondygnacji - pustak MAX 220 gr. 29cm na zaprawie cementowowapiennej Rz = 5 MPa +styropian 12cm.
3. Ściany wewnętrzne nośne z cegły pełnej gr. 25cm .
4. Ściany działowe gr. 12 i 6cm z cegły dziurawki.
5. NadproŜa z belek nadproŜowych typowych typu "L-19".
6. Piony wentylacyjne- murowane 14x14cm. Pomieszczenia łazienek, WC, i kuchni
wyposaŜono w wentylację umoŜliwiającą okresowe usuwanie powietrza:
-dla kuchni 120m3/godz
-dla łazienek 50m3/godz
-dla WC 30m3/godz
7. Dach- dwuspadowy, więźba drewniana, kryty papą bitumiczną .
Na dachu ławy kominiarskie i płotki śniegowe.
6. KONTROLA JAKOŚCI ROBÓT.
6.1. Wymagania ogólne.
Ogólne zasady dotyczące kontroli jakości robót podano w ST-0 "Wymagania ogólne".
6.2. Badania materiałów.
Badanie to następuje poprzez porównanie cech materiałów z wymogami Dokumentacji
Projektowej i odpowiednimi normami.
6.3. Kontrola jakości robót.
Kontroli jakości wykonanych robót naleŜy dokonać poprzez porównanie wykonania
robót z Dokumentacją Projektową oraz zgodności z Warunkami Technicznymi.
NaleŜy przeprowadzić następujące badania:
- odchylenia od pionu powierzchni i krawędzi,
- odchylenia od kierunku poziomego górnej powierzchni kaŜdej warstwy muru
- odchylenia przecinających się powierzchni murów od kąta przewidzianego w projekcie,
- odchylenia wymiarów otworów ościeŜy
- prawidłowość wykonania podłoŜa pod pokrycia dachowe
- prawidłowość ułoŜenia płyt stropowych
7. DODATKOWY OBMIAR ROBÓT.
W przypadku konieczności wykonania dodatkowego obmiaru robót naleŜy przyjąć
następujące jednostki:
m2
- ściany z pustaków ceramicznych MAX gr.29 klasy min. 7,5 na podstawie
Dokumentacji Projektowej
2
m
- ściany z cegły pełnej kl. l5 gr. na podstawie Dokumentacji Projektowej i pomiaru
z natury
3
- ściany z pustaków ceramicznych MAX gr.29 klasy min. 7,5 na podstawie
m
Dokumentacji Projektowej i pomiaru z natury
3
m
- ściany z cegły pełnej k1.15 na podstawie Dokumentacji Projektowej i pomiaru
z natury
szt.
- ościeŜa otworów w ścianach murowanych na podstawie Dokumentacji Projektowej i
pomiaru z natury
8. ODBIÓR ROBÓT.
Odbioru robót naleŜy dokonać zgodnie z Warunkami Technicznymi Wykonania
i Odbioru Robót Budowlano - MontaŜowych, oraz z ST-0"Wymagania ogólne".
9. PRZEPISY ZWIĄZANE.
9.1. Normy.
PN-ISO 7976-1:1994
Tolerancje w budownictwie. Metody pomiary budynków i elementów
budowlanych. Metody i przyrządy
PN-ISO 7976-2:1994
Tolerancje w budownictwie. Metody pomiaru budynków i elementów
budowlanych. Usytuowanie punktów pomiarowych
PN-68/B-10020
Roboty murowe z cegły. Wymagania i badania przy odbiorze
PN-80/B-10021
Prefabrykaty budowlane z betonu. Metody pomiaru cech geometrycznych
Poprawki
1 Bl 2/82 poz. 12
PN-68/B-10024
Roboty murowe. Mury z drobnowymiarowych elementów z
autoklawizowanych betonów komórkowych. Wymagania i badania przy
odbiorze
PN-90/B-14501
Zaprawy budowlane
PN-75/B-12001
Cegła pełna wypalana z gliny - zwykła
PN-7l/B-12008
Cegła wypalana z gliny klinkierowa budowlana
PN-74/B-12009
Cegły licówki i kształtki licówki wypalane z gliny. Wspólne wymagania
i badania
PN-EN 791:1998
Wiertnice. Bezpieczeństwo
PN-B-03163-1:1998
Konstrukcje drewniane. Rusztowania. Terminologia
PN-B-03163-2:1998
Konstrukcje drewniane. Rusztowania. Wymagania
PN-B-03163-3:1998
Konstrukcje drewniane. Rusztowania. Badania przy odbiorze
PN-M-42250:1998
Maszyny i urządzenia budowlane. Klasyfikacja
PN-86/M-47251
Maszyny i urządzenia budowlane. Dopuszczalny poziom dźwięku i metody
badań
PN-90/M-47300
Maszyny i urządzenia do robót budowlanych stanu surowego. Podział i
terminologia
PN-81/M-47545.00
Mieszarki do zapraw. Podział i określenia
PN-81/M-47545.01
Mieszarki do zapraw. Ogólne wymagania i badania
PN-M-47900-1:1996
Rusztowania stojące metalowe robocze. Określenia, podział i główne
parametry
PN-M-47900-2:1996
Rusztowania stojące metalowe robocze. Rusztowania stojakowe z rur
PN-M-47900-3:1996
Rusztowania stojące metalowe robocze. Rusztowania ramowe
PN-M-47900-4:1996
Rusztowania stojące metalowe robocze. Złącza
PN-ISO 1006:1998
Budownictwo. Koordynacja modularna. Moduł podstawowy
PN-ISO 1040:1998
Budownictwo. Koordynacja modularna. Multi moduły dla poziomych
wymiarów koordynacyjnych
PN-ISO 2848:1998
Budownictwo. Koordynacja modularna. Zasady i reguły
PN-ISO 3443:1994
Tolerancje w budownictwie. Podstawowe zasady oceny i określania
PN-ISO 3443-2:1994 Tolerancje w budownictwie. Statystyczne podstawy
przewidywania pasowań elementów o normalnym rozkładzie wymiarów
PN-ISO 3443-3:1994
Tolerancje w budownictwie. Procedury doboru wymiarów nominalnych i
przewidywania pasowań
PN-ISO 3443-4:1994
Tolerancje w budownictwie. Metoda przewidywania odchyłek
montaŜowych i ustalania tolerancji
PN-ISO 3443-5:1994
Konstrukcje budowlane. Tolerancje w budownictwie. Szeregi wartości
stosowane do wyznaczania tolerancji
PN-ISO 3443-6:1994
Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru,
kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola
statystyczna - Metoda 1
PN-ISO 3443-7:1994
Tolerancje w budownictwie. Ogólne zasady ustalania kryteriów odbioru,
kontrola zgodności wymiarów z wymaganymi tolerancjami i kontrola
statystyczna - Metoda 2 (Metoda kontroli statystycznej)
PN-ISO 3443-8:1994
Tolerancje w budownictwie. Kontrola wymiarowa robót budowlanych
PN-87/B-02355
Tolerancje wymiarów w budownictwie. Postanowienia ogólne
PN-62/B-02356
Koordynacja wymiarowa w budownictwie. Tolerancje wymiarów
elementów budowlanych z betonów
Instrukcje ITB
221/79 Wytyczne oceny odporności ogniowej elementów konstrukcji budowlanych
8.2. Inne.
Warunki Techniczne Wykonania i Obmiaru Robót Budowlano - MontaŜowych
