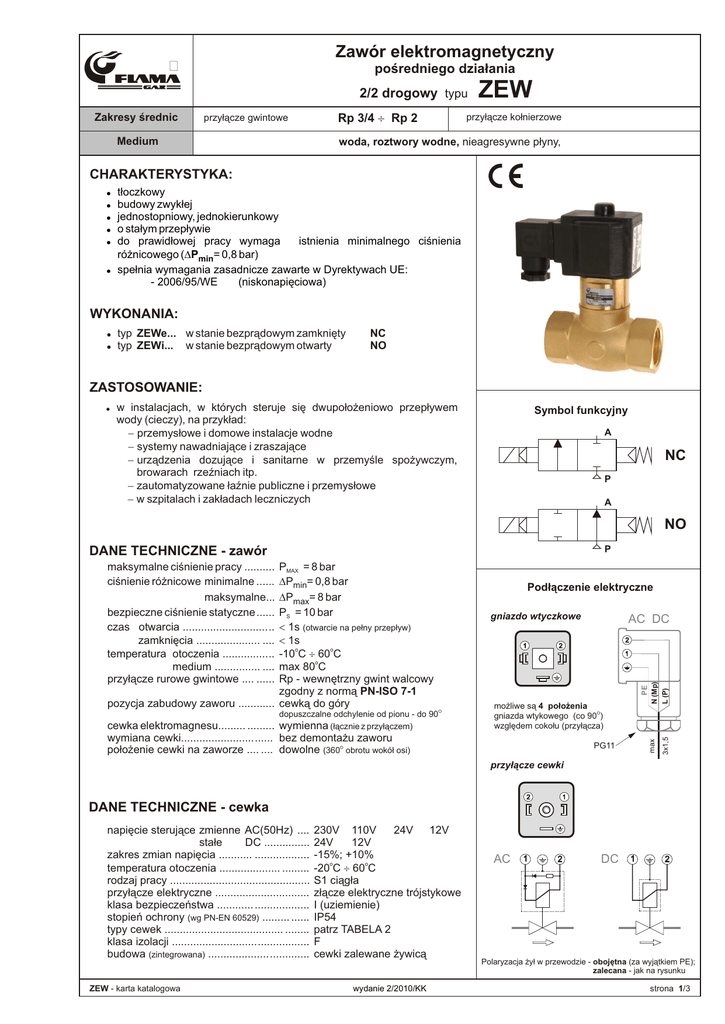

Zawór elektromagnetyczny

Zawór elektromagnetyczny
Ò
pośredniego działania
2/2 drogowy typu
Zakresy średnic
przyłącze gwintowe
Medium
Rp 3/4 ¸ Rp 2
ZEW
przyłącze kołnierzowe
woda, roztwory wodne, nieagresywne płyny,
CHARAKTERYSTYKA:
tłoczkowy
budowy zwykłej
jednostopniowy, jednokierunkowy
o stałym przepływie
do prawidłowej pracy wymaga
istnienia minimalnego ciśnienia
różnicowego (DPmin= 0,8 bar)
! spełnia wymagania zasadnicze zawarte w Dyrektywach UE:
- 2006/95/WE
(niskonapięciowa)
!
!
!
!
!
WYKONANIA:
! typ ZEWe... w stanie bezprądowym zamknięty
! typ ZEWi... w stanie bezprądowym otwarty
NC
NO
ZASTOSOWANIE:
! w instalacjach, w których steruje się dwupołożeniowo przepływem
Symbol funkcyjny
wody (cieczy), na przykład:
- przemysłowe i domowe instalacje wodne
- systemy nawadniające i zraszające
- urządzenia dozujące i sanitarne w przemyśle spożywczym,
browarach rzeźniach itp.
- zautomatyzowane łaźnie publiczne i przemysłowe
- w szpitalach i zakładach leczniczych
A
NC
P
A
NO
P
DANE TECHNICZNE - zawór
cewka elektromagnesu......... .........
wymiana cewki.............................. bez demontażu zaworu
położenie cewki na zaworze .... .... dowolne (360 obrotu wokół osi)
gniazdo wtyczkowe
1
AC DC
2
2
1
możliwe są 4 położenia
gniazda wtykowego (co 90O)
względem cokołu (przyłącza)
PG11
O
3x1,5
dopuszczalne odchylenie od pionu - do 90O
wymienna (łącznie z przyłączem)
Podłączenie elektryczne
PE
N (Mp)
L (P)
PMAX = 8 bar
DPmin= 0,8 bar
DPmax= 8 bar
PS = 10 bar
< 1s (otwarcie na pełny przepływ)
< 1s
-10oC ¸ 60oC
max 80oC
Rp - wewnętrzny gwint walcowy
zgodny z normą PN-ISO 7-1
pozycja zabudowy zaworu ............ cewką do góry
max
maksymalne ciśnienie pracy ..........
ciśnienie różnicowe minimalne ......
maksymalne...
bezpieczne ciśnienie statyczne ......
czas otwarcia ..............................
zamknięcia ..................... ....
temperatura otoczenia .................
medium ............... ....
przyłącze rurowe gwintowe .... ......
przyłącze cewki
2
1
DANE TECHNICZNE - cewka
napięcie sterujące zmienne AC(50Hz) ....
stałe
DC ...............
zakres zmian napięcia ........... ..................
temperatura otoczenia .................... .........
rodzaj pracy ..............................................
przyłącze elektryczne ...............................
klasa bezpieczeństwa ............ ..................
stopień ochrony (wg PN-EN 60529) ......... ......
typy cewek ....................................... ........
klasa izolacji .............................................
budowa (zintegrowana) .................................
ZEW - karta katalogowa
230V 110V
24V 12V
24V
12V
-15%; +10%
-20oC ¸ 60oC
S1 ciągła
złącze elektryczne trójstykowe
I (uziemienie)
IP54
patrz TABELA 2
F
cewki zalewane żywicą
wydanie 2/2010/KK
AC
1
2
DC
1
2
Polaryzacja żył w przewodzie - obojętna (za wyjątkiem PE);
zalecana - jak na rysunku
strona 1/3
TABELA 1
Typ zaworu
ZEW-20
ZEW-25
ZEW-40
ZEw-50
DN
Rp
20
25
40
50
3/4
1
1 1/2
2
Max ciśn. pracy
PMAX
[bar]
8
8
8
8
Ciśn. różnicowe DP
[bar]
DPmin
DPmax
0,8
8
0,8
8
0,8
8
0,8
8
Kv*
[m3/h]
1,5
3,0
5,0
9,4
* - współczynnik przepływu mierzony dla wody przy DP = 1 bar
TABELA 2
Typ
cewki
Napięcie znamionowe
[V]
AC 50Hz
DC
230
24
24
12
12
110
UMO 26-00
UMO 26-1
UMO 26-2
UMO 26-3
UMO 26-4
UMO 26-5
Pobór mocy
[VA]
26
26
Uwagi
Po podaniu napięcia sterującego na
cewkę stopień otwarcia zaworu ZEWe
zależy od ciśnienia różnicowego.
Dla:
DP = 0,3bar Þ początek otwierania
DP ³ 0,8 bar Þ pełne otwarcie zaworu
Rezystancja cewki
TC=20OC
[W]
975
6,2
20
8,2
1,7
163,5
[W]
26
26
26
26
Uwagi
1. Cewki na napięcie AC(~) mają
układ prostowniczo-gaszący
zalany w korpusie. Stanowi on
integralną część cewki.
WYMIARY GABARYTOWE (mm), MASA (kg)
ZEW-40
ZEW-50
25
1
138
19
169
50
54
90
68
11
1,3
40
1 1/2
162
33
179
68
54
120
68
11
2,1
50
2
178
40
188
82
54
150
68
11
3,1
P
H
Pg
C
ZEW-25
20
3/4
128
18
160
37
54
75
68
11
0,9
A
ZEW-20
DN
Rp
A
B
C(1)
E
H
L
P
Pg
Masa
Rp
B
Typ
L
E
(1) - wymiar związany z demontażem cewki
INSTALACJA - wymagania montażowe:
! montować do instalacji zgodnie ze strzałką przepływu na
zaworze
! pozycja zabudowy zaworu - cewką do góry
Dopuszczalne odchylenie od pionu - max 90O.
! maksymalne momenty: skręcający TMAX i zginający MMAX
nie mogą przekroczyć wartości podanych niżej wartości
MMAX
T MAX
MMAX
DN
Rp
[Nm] t Ł10s
[Nm] t Ł10s
20 25 40 50
3/4
1 1 1/2 2
85 125 200 250
225 340 610 1100
TMAX MMAX
! bezpośredni kontakt zaworu z murami, ścianami,
podłożem itp. jest niedopuszczalny; należy zachować
minimalny odstęp - około 1 cm
! miejsce zabudowy zaworu Z powinno być tak dobrane,
aby zapewniony był swobodny dostęp potrzebny do jego
obsługi (dla osób upoważnionych do tego)
! należy zwrócić uwagę na to, aby po zainstalowaniu zaworu
pozostało wystarczająco dużo miejsca
(pole
manewrowe), które jest potrzebne do wymiany cewki
! zapewnić właściwą sztywność instalacji w miejscu
montowania zaworu tak, by nie był on narażony na
naprężenia gnące wynikające z braku współosiowości
rurociągu na wlocie i wylocie zaworu
! zapewnić zabudowę gwarantującą eliminowanie drgań
! w instalacji przed zaworem należy zastosować filtr
chroniący przed zanieczyszczeniami mechanicznymi,
którego maksymalny wymiar otworów nie powinien
przekraczać 0,2mm
! w celu zapewnienia szczelności połączeń stosować
odpowiednie środki uszczelniające gwint
! próbę szczelności instalacji łącznie z zaworem ZEW
można przeprowadzić ciśnieniem nie przekracza-jącym
wartości PS = 10 bar
! zawór zabezpieczyć przed silnym zakurzeniem i przed
zalaniem wodą
! zapewnić właściwą temperaturę pracy
! w czasie eksploatacji zawór nie może być narażony na
działanie sił dylatacyjnych i dynamicznych
! styk ochronny w gnieździe wtyczkowym musi być
podłączony do instalacji elektrycznej zgodnie z lokalnie
stosowanym systemem ochrony przeciwporażeniowej
WYPOSAŻENIE DODATKOWE - opcje (dostępne na życzenie zamawiającego)
!
!
!
wykonania dla innych wartości napięć sterujących
uszczelnienia wykonane z innego materiału
wtyczka z wizualnym wskaźnikiem obecności napięcia sterującego
ZEW - karta katalogowa
wydanie 2/2010/KK
strona 2/3
9
1
10
2
11
3
12
13
14
15
16
17
18
19
4
20
5
21
6
22
7
23
8
24
P
A
KONSTRUKCJA
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
kołki stykowe przyłącza
gniazdo wtyczkowe
wkręt mocujący
pokrywa
kanał zaworu pilota
uszczelka
korpus
gniazdo zaworu
osłona
nakrętka mocująca cewkę
pierścień uszczelniający (o-ring)
rdzeń nieruchomy
sprężyna dociskowa zaworu pilota
cewka elektromagnesu
tuleja cewki
rdzeń ruchomy
uszczelka zaworu pilota
pierścień uszczelniający (o-ring)
tuleja tłoczka
sprężyna dociskowa
tłoczek
pierścień uszczelniający
kanał wyrównawczy
uszczelka tłoczka
Materiały konstrukcyjne
korpus
rdzeń ruchomy
rdzeń nieruchomy
tuleja cewki
sprężyny
tłoczek
uszczelka zaworu głównego
uszczelka zaworu pilota
gniazdo zaworu
gniazdo zaworu pilota
uszczelnienia
mosiądz
stal nierdzewna
stal nierdzewna
mosiądz
stal nierdzewna
stal nierdzewna
kauczuk EPDM
kauczuk EPDM
mosiądz
mosiądz
kauczuk EPDM, fibra
ZAMAWIANIE
Zamawiając zawór elektromagnetyczny ZEW należy podać:
! typ zaworu
! napięcie sterujące
! ewentualną opcję wyposażenia dodatkowego
FLAMA - GAZ ELEKTROZAWORY, AUTOMATYKA, ARMATURA GAZOWA
43-418 Pogwizdów k/Cieszyna, ul. Szkolna 3
ZEW - karta katalogowa
Przykład:
ZEW-20/24V DC
tzn. zawór z przyłączem gwintowym
średnica nominalna DN20
napięcie sterujące stałe DC 24V
wykonanie podstawowe
Producent zastrzega sobie prawo wprowadzania zmian technicznych bez powiadomienia
tel. (0-33) 856-85-70, fax (0-33) 856-85-62, www.flamagaz.com, e-mail: [email protected]
