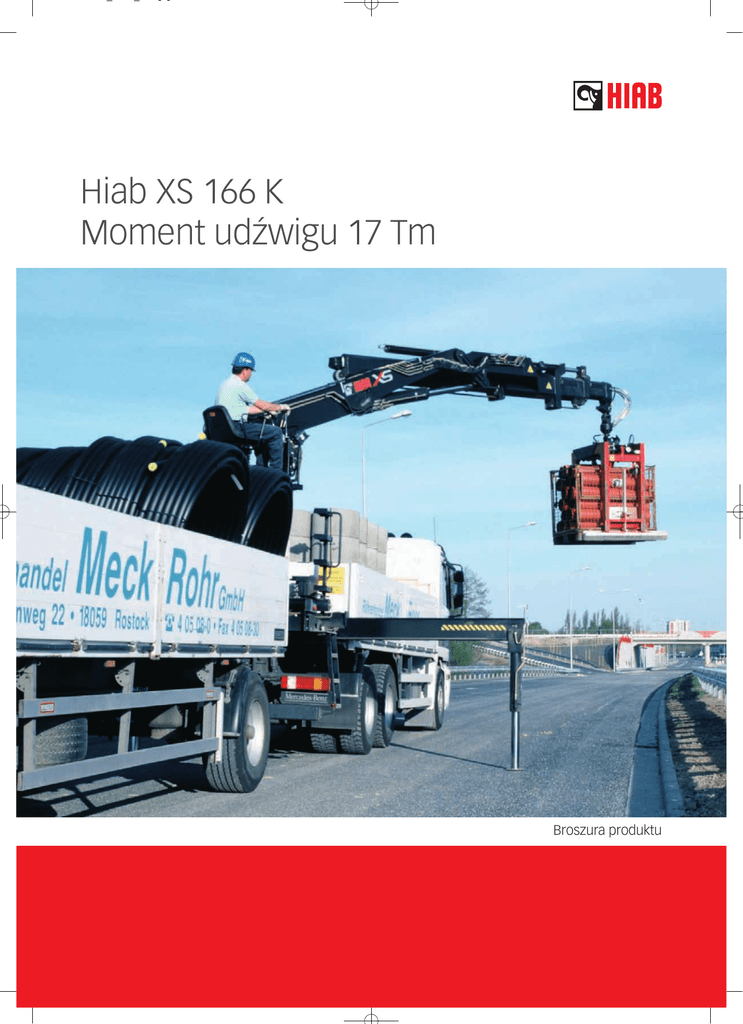

Hiab XS 166 K Moment udźwigu 17 Tm

Hiab XS 166 K
Moment udźwigu 17 Tm
Broszura produktu
Zbudowany do
osiągania wysokiej
wydajności
Hiab XS 166 K zapewnia dużą szybkość ruchów
Hiab 166 K zaprojektowano specjalnie pod kątem wymagań branży
budowlanej. Ten kompaktowy i mocny żuraw, montowany na ciężarówce,
dotrze do każdego zakątka placu budowy, zapewniając przy tym
niezrównaną efektywność ekonomiczną i wszechstronność w zakresie
obsługi materiałów. W połączeniu z łącznikiem ramienia zewnętrznego,
ramię wewnętrzne o długości 3,5 metra zapewnia znakomitą sprawność w
pracach prowadzonych na niewielkich odległościach, dzięki czemu żuraw
sprawdza się idealnie podczas robót na ograniczonej przestrzeni lub w
miejscach trudnodostępnych. Sercem żurawia jest w pełni proporcjonalny
zawór Hiab Valve 91, łączący w sobie dużą szybkość cyklu załadunkurozładunku i niezrównaną precyzję. Pompa o zmiennym wydatku
ogranicza generowanie ciepła, oszczędza paliwo i dodatkowo zwiększa
wydajność. Na wyposażeniu znajduje się również inteligentny system
Hiab SPACE 3000. Bezpieczeństwo pracy zwiększają również nogi i belki
podpór. Zapewniają one doskonałą stateczność maszyny – zarówno
podczas sterowania z ziemi, jak i z siedziska.
Układ ramion K
Nieskładany układ ramion K posiada geometrię idealnie dostosowaną do
potrzeb branży budowlanej. Wyposażono je w przedłużone ramię
wewnętrzne i krótsze ramię zewnętrzne. Długie ramię wewnętrzne
szybciej się porusza. W układzie K, dwa ramiona wysuwne wysuwają się
jednocześnie, wysuwane są tylko jednym siłownikiem i łańcuchem. Podwaja
to szybkość wysuwania, umożliwiając znacznie szybsze zakończenie cyklu
załadunku-rozładunku.
3
Hiab XS 166 K Moment udźwigu 17 Tm
Przednie ślizgi w konstrukcji ramion
Żuraw Hiab został tak zbudowany, aby wytrzymać ekstremalne
obciążenie w każdej sytuacji i w dowolnych warunkach.
Niezawodność, wytrzymałość i solidność układu ramion przy
skrajnym obciążeniu zdobyła firmie Hiab pozycję światowego
lidera w inżynierii ramion żurawi. Po bliższym przyjrzeniu się
można wskazać szereg funkcji przydatnych dla klientów.
Łącznik D
Łącznik D jest montowany na ramieniu zewnętrznym, tworząc
połączenie dźwigniowe między ramionami wewnętrznym i
zewnętrznym. Głównym zadaniem tego łącznika jest
zapewnienie, aby ramię zewnętrzne poruszało się ze stałą
prędkością, co przekłada się na płynną i precyzyjną pracę.
System amortyzuje wartości szczytowe i wstrząsy podczas
wykopów, ułatwiając obsługę żurawia. Ponadto, łącznik D nie
wystaje pod ramieniem, dzięki czemu nie koliduje z
umieszczonym pod nim ładunkiem.
Długie ramię wewnętrzne zapewnia
szybszy załadunek i rozładunek
towarów. Co więcej, umożliwia ono
podnoszenie na większą wysokość
blisko kolumny.
Siedzisko
Łącznik D
Sterowanie z siedziska zapewnia
znakomitą widoczność, co ogranicza
zagrożenia związane z martwymi
strefami. W przypadku zdalnego
sterowania żurawiem, został on
wyposażony we wspornik, na którym
można umieścić jednostkę sterującą.
Łącznik ramienia zewnętrznego
powoduje, iż ramię zewnętrzne
porusza się ze stałą prędkością.
Zabezpiecza on również przed
ograniczeniem udźwigu podczas pracy
z całkowicie wysuniętym ramieniem.
Nie wystaje on pod ramieniem, dzięki
czemu nie koliduje z umieszczonym
tam ładunkiem.
System obrotu – wysoki moment
Bardzo wytrzymały mechanizm obrotu
o wysokim momencie gwarantuje
bezpieczną i wydajną pracę nawet na
pochyłościach czy stokach.
Zawór utrzymujący ładunek
Zawór utrzymujący ładunek umożliwia
opuszczanie ładunków bez konieczności
użycia mocy silnika. Efektem jest oszczędność paliwa, co pozwala obniżyć
koszty i poziom hałasu. Wbudowana
funkcja zabezpieczająca przed
wylaniem się oleju z uszkodzonego
przewodu elastycznego zapewnia
dodatkową ochronę na ewentualność –
mało zresztą prawdopodobną –
pęknięcia przewodu hydraulicznego.
4
Układ ramion K
Ukryte przewody oleju
Przewody hydrauliczne zostały
umieszczone w konstrukcji ramienia, co
znacząco ogranicza ryzyko ich
uszkodzenia. Efektem są niskie koszty
konserwacji oraz większa wydajność.
Kąpiel olejowa
Mechanizm obrotu pracujący w kąpieli
olejowej, zapewnia płynne i precyzyjne
obroty. Zmniejszone zużycie mechanizmu ogranicza do minimum koszty
napraw i serwisowania, gwarantując
również dłuższy okres eksploatacji
żurawia.
Sześciokątny profil ramienia
Sześciokątny kształt i duża powierzchnia oparcia profilu sprawiają, że ramię
jest zawsze doskonale podparte.
Ponadto, profil zmniejsza ugięcie
ramienia, obniżając koszty konserwacji
i podnosząc wydajność.
Boczne wsporniki zwiększają
stabilność
Boczne wsporniki znacznie poprawiają
wydajność, na przykład podczas
kopania lub wykonywania innych zadań,
gdzie występują duże naprężenia.
Połączenia typu JIC
Duże ślizgi
Połączenia JIC są standardem w
większości żurawi Hiab. Zapewniają
proste i bezpieczne połączenie,
umożliwiając jednocześnie prosty
demontaż w celach serwisowych.
Sześciokątny profil umożliwia
zastosowanie większych ślizgów, co
poprawia płynność wysuwu ramion i
zmniejsza ich mechaniczne zużycie.
Opcjonalny chwytak
Chwytak do cegieł i bloczków firmy
Hiab, dostępny w różnych wielkościach,
nadaje się doskonale do przenoszenia
stosów cegieł i innych materiałów
budowlanych – zapakowanych w wiązki,
na paletach oraz luzem.
5
System sterowania Pro
Pro to najbardziej zaawansowany, obsługiwany ręcznie system
sterowania w serii XS. Wyposażony w zawór V91, system Pro
oferuje dużą szybkość cyklu załadunku-rozładunku przy
zachowaniu maksymalnej precyzji. Inteligentny system
SPACE 3000 z funkcją automatycznego sterowania pracą (ADC)
zwiększa udźwig żurawia. System Pro w modelach
Hiab XS 122–166 posiada dodatkowo funkcję ręcznego
sterowania szybkością (MSC).
Inteligentny system SPACE 3000
Valve 91
SPACE 3000 to podstawowy system elektroniczny
odpowiedzialny za inteligentne śledzenie i kontrolę elektronicznych funkcji żurawia, Wspomagają one operatora w dwóch
aspektach – bezpieczeństwa i wydajności. Za bezpieczeństwo
odpowiada funkcja ochrony przed przeciążeniem (OLP),
natomiast wydajność została zwiększona dzięki funkcji
automatycznego sterowania pracą (ADC) i ręcznego sterowania
szybkością (MSC). Co więcej, system obsługuje funkcje
wykorzystywane głównie przez personel serwisowy, takie jak
wyświetlanie kodów usterek i dane cyklu załadunku-rozładunku.
Wyposażony w te funkcje, SPACE 3000 stanowi część systemu
sterowania Pro.
Zawór Hiab V91 stanowi szczyt
technologii zaworów i oferuje bardzo
dużą przepustowość oleju. Jest to
zawór typu „wyczuwającego ładunek”
z kompensacją ciśnienia z zamkniętym
centralnie przepływem oleju,
zapewniając operatorowi doskonałe
wyczucie w czasie obsługi żurawia.
Optional CombiDrive2
Urządzenie Hiab CombiDrive2 umożliwia
zajęcie pozycji w jak najlepszym
miejscu w czasie obsługi żurawia. Do
sterowania żurawiem, wyposażeniem
dodatkowym i akcesoriami z
jednakową precyzją służą 24 funkcje
proporcjonalne i 12 przełączników.
Siedzisko
Siedzisko umieszczone na kolumnie
zapewnia znakomitą widoczność, co
ogranicza zagrożenia związane z
martwymi strefami. Wysoka pozycja
oznacza również większe
bezpieczeństwo operatora. Dźwignie
są zamontowane bezpośrednio na
zaworze sterującym, co zapewnia
doskonałe wyczucie ładunku.
6
Dane techniczne
K-2 CL
K-2 Pro
K-2 HiPro
Maks. moment udźwigu (kNm)
140
166
166
Wysięg - ramiona wysuwane hydraulicznie (m)
11,0
11,0
11,0
Wysięg - ramiona wysuwane ręcznie (m)
-
-
-
4,2 / 3450
4,2 / 4100
4,2 / 4100
5,5 / 2700
5,5 / 3200
5,5 / 3200
8,1 / 1780
8,1 / 2100
8,1 / 2100
10,8 / 1320
10,8 / 1560
10,8 / 1560
Kąt obrotu kolumny
406°
406°
406°
Wysokość z ramieniem poziomym (mm)
2390
2390
2390
Wymagana przestrzeń montażowa (mm)
935
935
935
Masa - „standardowy” żuraw bez podpór (kg)
2300
2300
2300
255 - 385
255 - 385
255 - 385
Wysięg / udźwig (m / kg)
Masa - zestaw podpór (kg)
Hiab XS 166 K-2 HiPro
Min. 5606
0
Max. 11006
1
2
3
4
5
14
13
12
11
10
6
7
8
9
10 11 12 m
4100 kg
3200 kg
2100 kg
1560 kg
1 755
2 375
9
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
m
Wyłączenie odpowiedzialności. Żurawie Hiab są budowane i testowane zgodnie z najwyższymi standardami bezpieczeństwa i eksploatacji.
Wytrzymałość tego modelu została obliczona zgodnie z normą EN 13001 i zaliczona do klasy s2. Certyfikowany system zapewnienia jakości firmy
Cargotec spełnia warunki normy ISO 9001. Niektóre elementy wymieniane w naszych publikacjach mogą stanowić wyposażenie dodatkowe.
Pewne zastosowania mogą wymagać urzędowych pozwoleń. Zastrzegamy sobie prawo do zmian specyfikacji technicznych bez uprzedzenia.
Żurawie Hiab produkowane dla krajów UE mają oznaczenie CE i spełniają warunki normy europejskiej EN 12999.
7
zakresie załadunku i rozładunku towarów na lądzie i morzu – gdziekolwiek
znajduje się ładunek. Główne marki córki firmy Cargotec w branży obsługi
ładunków – Hiab, Kalmar i MacGregor, są globalnymi liderami rynku w swoich
dziedzinach. www.cargotec.com
PB-166K-PL-EU_091202
Cargotec zwiększa wydajność przepływu ładunków, oferując rozwiązania w
