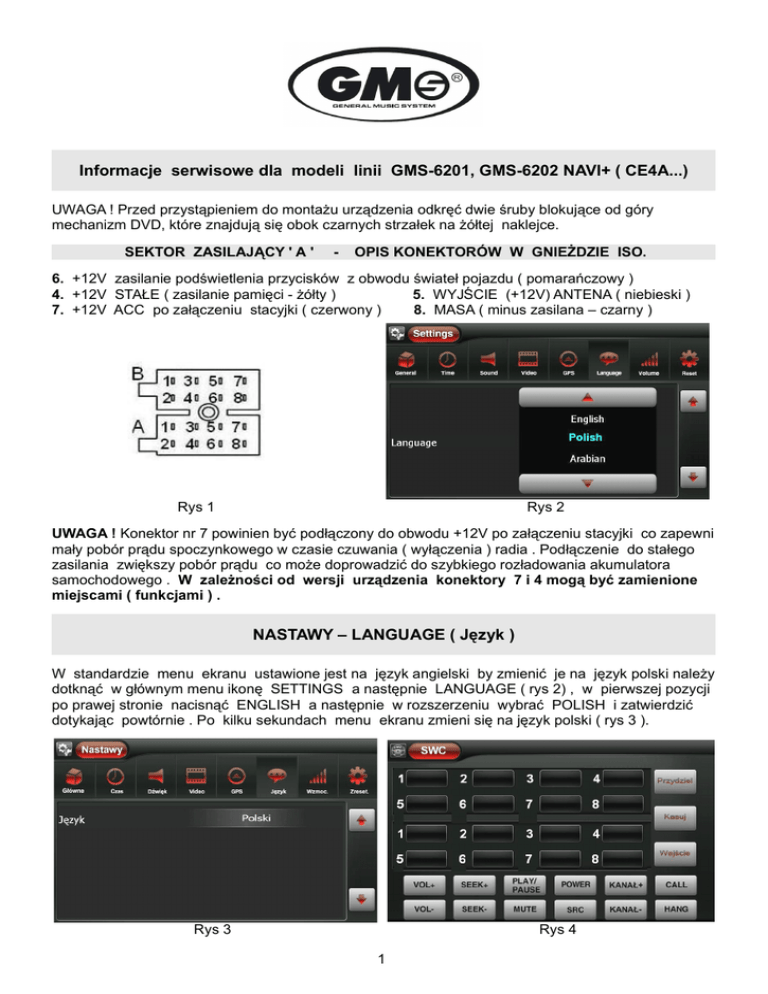

Informacje serwisowe dla modeli linii GMS-6201, GMS-6202 NAVI+ ( CE4A...)
UWAGA ! Przed przystąpieniem do montażu urządzenia odkręć dwie śruby blokujące od góry
mechanizm DVD, które znajdują się obok czarnych strzałek na żółtej naklejce.
SEKTOR ZASILAJĄCY ' A '
-
OPIS KONEKTORÓW W GNIEŻDZIE ISO.
6. +12V zasilanie podświetlenia przycisków z obwodu świateł pojazdu ( pomarańczowy )
4. +12V STAŁE ( zasilanie pamięci - żółty )
5. WYJŚCIE (+12V) ANTENA ( niebieski )
7. +12V ACC po załączeniu stacyjki ( czerwony )
8. MASA ( minus zasilana – czarny )
Rys 1
Rys 2
UWAGA ! Konektor nr 7 powinien być podłączony do obwodu +12V po załączeniu stacyjki co zapewni
mały pobór prądu spoczynkowego w czasie czuwania ( wyłączenia ) radia . Podłączenie do stałego
zasilania zwiększy pobór prądu co może doprowadzić do szybkiego rozładowania akumulatora
samochodowego . W zależności od wersji urządzenia konektory 7 i 4 mogą być zamienione
miejscami ( funkcjami ) .
NASTAWY – LANGUAGE ( Język )
W standardzie menu ekranu ustawione jest na język angielski by zmienić je na język polski należy
dotknąć w głównym menu ikonę SETTINGS a następnie LANGUAGE ( rys 2) , w pierwszej pozycji
po prawej stronie nacisnąć ENGLISH a następnie w rozszerzeniu wybrać POLISH i zatwierdzić
dotykając powtórnie . Po kilku sekundach menu ekranu zmieni się na język polski ( rys 3 ).
Rys 3
Rys 4
1
SWC – STEERING WHEEL CONTROL ( STEROWANIE Z KIEROWNICY )
Urządzenia GMS posiadają wbudowany interfejs umożliwiający powiązanie nastaw z kierownicy
z nastawami urządzenia takimi jak: VOL+/- , SEEK +/- , PLAY/PASE , SRC-selekcja źródła odbioru,
MUTE, KANAŁ +/- , CALL-odebranie rozmowy, HANG-zawieszenie rozmowy, POWER-włączenie
wyłączenie. W tym celu w menu głównym naciśnij ikonę 'SWC' zostanie wyświetlone menu 'SWC'
(rys 4), wcześniej jednak musisz podłączyć przewody KEY A, KEY B, KEY GND do trzech przewodów
sterowania rezystancyjnego w kierownicy. W przypadku stosowania 2-przewodowego sterowania
zastosuj tylko KEY A i KEY GND ( UWAGA: przy stosunkowo małych wartościach rezystancji
może powstać problem z ich rozróżnieniem przez interfejs, należy wówczas połączyć
równolegle KEY A i KEY B ) . Rozpocznij procedurę przyporządkowania funkcji jak niżej :
Najpierw wciśnij przycisk 'Kasuj' by zresetować wszystkie komórki pamięci, następnie wciśnij
wybrany przycisk na kierownicy np. 'VOL+' by w okienku nr 1 pojawiła się jego wartość numeryczna ,
teraz naciśnij przycisk 'Przydziel' a następnie przycisk nr 1, który zostanie podświetlony , naciśnij
przycisk VOL+ ( okienko poniżej ) , w okienku nr 1 w miejsce wartości numerycznej pojawi się napis
'VOL+'. Podobnie przyporządkuj pozostałe nastawy z kierownicy . Po zakończeniu programowania
funkcji przycisków naciśnij 'Wejście' i 'Zapisano Tak!' by wszystkie nastawy wprowadzić do pamięci
interfejsu. Należy pamiętać, że interfejs SWC posiada po 6 komórek pamięci dla sekcji KEY A oraz
KEY B i jeśli jest zastosowany tylko jeden sektor KEY A - KEY GND ( wspólny masowy) to należy
wybrać i przyporządkować tylko 6 najważniejszych nastaw . Dla przycisku na kierownicy ' zielona
słuchawka ' można w menu bluetooth ustawić Auto odbiór – włączony co pozwoli automatycznie
odbierać połączenia telefoniczne .
Zmiana progu czułości tunera FM/AM dla funkcji SEEK ( platforma NAVI+ )
Naciśnij ikonę ustawienia, wejdź do menu Ustawienia (rys 5), kolejno z odstępem 1sek naciśnij ikony:
Główne – Video – Zreset. otworzy się nowe menu . Następnie za pomocą dolnej strzałki kursora
ustaw FM_LOCK lub AM_LOCK w rozwinięciu wybierz dolny poziom czułość tunera dla
wyszukiwania stacji 'SEEK' tj: '0'- czułość maks. '15'- czułość min. zalecana '1' lub '2'.
2
Rys 5
GPS – Instalowanie map AUTOMAPA
Stacja multimedialna z serii NAVI+ typ :GMS-6201 i GMS-6202 nie wymaga stosowania dodatkowego
pliku AUTOSTART. Przy instalowaniu mapy AUTOMAPA należy zainstalować kartę map micro SDHC
w gnieździe MAP nacisnąć ikonę GPS i sprawdzić czy AUTOMAPA aktywuje się , jeśli nie to zgodnie
z instrukcją obsług należy przystąpić do procedury aktywacji mapy w urządzeniu ( str 9 instrukcji
obsługi ). Przy pobieraniu plików ze strony internetowej AUTOMAPA wybrać system operacyjny
WINDOWS CE 6 i zignorować zapytanie 'JAKIE URZADZENIE ZASTOSOWAĆ' (przejść dalej).
UWAGA: Zastosowanie mapy nawigacji z innego urządzenia , w którym zainstalowany był plik
AUTOSTART, może uniemożliwić poprawną pracę nawigacji. Plik ten należy usunąć z karty lub
ponownie zainstalować zawartość mapy pobierając ją ze strony producenta .
2
Podłączenie obwodu świateł postojowych do gniazda ISO w GMS 6201, 6202 NAVI+
UWAGA ! Podłączenie zasilania obwodu świateł postojowych do konektor 6 sektor A zasilania w
gnieździe ISO spowoduje po załączeniu świateł przełączenie trybu jasności ekranu i podświetlenia
przycisków z trybu dziennego na nocny .Możliwa jest wówczas zmiana trybu świecenia ekranu z
poziomu menu NASTAWY-USTAWIENIA -VIDEO-ŚCIEMNIACZ dla GMS-6202 NAVI+ oraz dla
GMS-6201 NAVI+ z przycisku na panelu oraz obrotowego regulatora głośności . Można też
zastosować dodatkowy wyłącznik rozłączający obwód świateł konektor 6 w czasie jady dziennej .
Zmiana loga startowego w GMS 6201 NAVI+ , 6202 NAVI+ oraz pozostałych
jednostkach dedykowanych bazujących na platformie NAVI+ ( CE4A .. )
Rys 6
Rys 7
Na kartę SD wgrać loga w formacie 800x480 bmp i umieścić w gnieździe nawigacji.
W menu źródła (rys 6) dotknąć ikonę 'Nastawy', po otwarciu menu 'Nastawy' (rys 7), dotknąć ikonę
Video --- Zreset. … Video ----- Zreset. … Video ---- Zreset. ...( 3 razy ) . Otworzy się nowe menu
(rys 8), dwukrotnie dotknąć 'Wyjście' lub 'Wejście' dla pozycji 'LOGO', otworzy się menu selekcji
tapet (rys 9), nacisnąć wybrane logo, które pojawi się w oknie podglądu, a następnie zatwierdzić
przyciskiem
i po kilku sekundach nacisnąć 'Zapinano TAK'.
Rys 8
Rys 9
Jeśli nie wyświetli się menu (rys 9) a pojawi sie napis 'Please insert GPS card', to należy wyjąć
i włożyć kartę SD powtórnie i dwukrotnie nacisnąć na 'Wyjście' lub 'Wejście' dla pozycji LOGO.
Nie wciskać ikony 'Skan SD' !
3
Odtwarzanie plików : AUDIO , VIDEO , ZDJĘĆ
Jeśli na nośniku pamięci są umieszczone pliki muzyczne , video lub zdjęcia to należy dokonać
selekcji rodzaju odtwarzania naciskając jedną z ikon ( rys 10 ) . Jeśli znajduje się tylko jeden rodzaj
formatu np. utwory muzyczne MP3 lub WMA to urządzenie samoczynnie rozpocznie odtwarzanie .
Mogą jednak pod pliki muzyczne być podłączone zdjęcia , wówczas trzeba nacisnąć ikonę 'Muzyka' .
Rys 10
Rys 11
Selekcja folderów i plików - Naciśnij po lewej stronie wybrany pasek z nazwą folderu tak by
zmienił kolor na pomarańczowy , podobnie wybierz i naciśnij plik po prawej stronie by zmienił kolor
na pomarańczowy , teraz nastąpi odtwarzanie wybranego pliku . Dla plików muzycznych MP3/WMA
naciśnij ikonę 'Klucz” , na dole ekranu pojawi się pasek funkcyjny, opis przycisków str. 11 instrukcji
obsługi .
Uwaga : Dla plików video i zdjęć pasek funkcyjny pojawi się dopiero po naciśnięciu dolej
części ekranu ( rys 11 ). Naciskając przycisk
'STOP' ( rys 11 ) powracasz do menu
selekcji plików ( rys 10 ), teraz możesz zmienić tryb odtwarzania tj : Muzyka - Zdjęcie – Video.
Korzystanie z funkcji BLUETOOTH
Uwaga: Nie wszystkie rodzaje telefonów mogą samoczynnie się synchronizować przywołując
książkę adresową ze spisem kontaktów telefonicznych. Po sparowaniu telefonu z urządzeniem GMS
i po pierwszym wczytaniu kontaktów, za każdym razem po wejściu do samochodu telefon może
pytać o potwierdzenie synchronizacji, udostępnienie kontaktów, karty SIM, należy wówczas spoglądać
na komunikaty z telefonu i je zatwierdzać by umożliwić powtórną synchronizację spisu kontaktów .
Zawsze uaktywniaj BLEUTOOTH w swoim telefonie przed załączeniem urządzenia GMS, umożliwi
to prawidłowe sparowanie urządzeń. Nie we wszystkich modelach telefonów kontakty telefoniczne
mogą być zsynchronizowane .
Przemieszczenie ikony w 'MENU-ŹRÓDŁA' na drugą stronę .
Uwaga: Część ikon może znajdować się na drugiej stronie 'MENU-ŻRÓDŁA' (rys.12), w tym
celu naciśnij prawą strzałkę
, otworzy się druga strona 'MENU-ŻRÓDŁA'. By powrócić
do pierwszej strony naciśnij lewą strzałkę
.
By przenieść ikonę na drugą stronę 'MENU - ŻRÓDŁA' dotknij ją tak by jej podświetlenie
zaczęło migać i przytrzymując przesuń na miejsce strzałki kierunku drugiej strony . Ikona
zostanie przemieszczona na drugą stronę 'MENU - ŻRÓDŁA'. W ten sposób na pierwszej
stronie możesz pozostawić tylko te ikony, które są podstawą użytkowania, a na drugą stronę
przenieść ikony: SWC, Nastawy, DVB-T .
4
Rys 12
Rys13
ZMIANA STREFY CZASU.
W menu 'Nastawy' – 'Czas' ( rys 13) w zależności od pory roku należy ustawić : Strefa
Czasu GMT +2:00 dla czasu letniego lub GMT +1:00 dla czasu zimowego. Pozwoli to na prawidłowe
zsynchronizowanie wskazań zegara w stacji multimedialnej z GPS i strefą czasu. Wówczas w
ustawieniach AUTOMAPA należy załączyć opcję synchronizacji czasu z GPS i strefą czasową .
