Sosnowiec 14.01.2003r.
KWK „Kazimierz-Juliusz” sp. z o.o.
w Sosnowcu

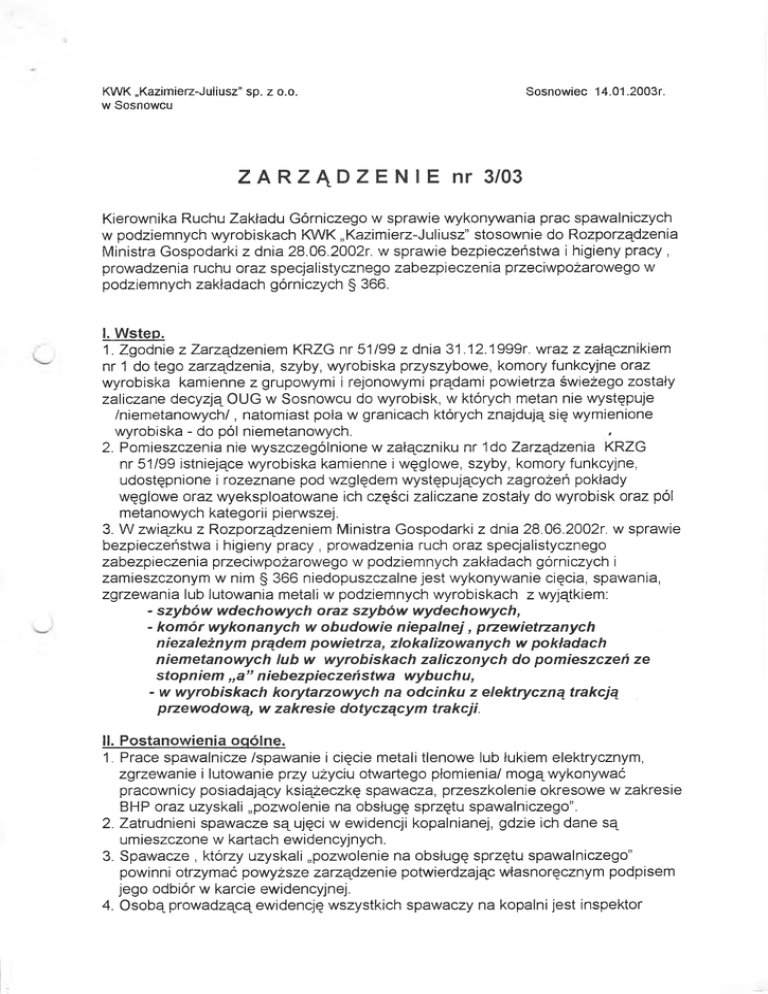

ZARZĄDZENIE
nr 3/03
Kierownika Ruchu Zakładu Górniczego w sprawie wykonywania prac spawalniczych
w podziemnych w yrobiskach KW K „Kazim ierz-Juliusz” stosownie do Rozporządzenia
Ministra Gospodarki z dnia 28.06.2002r. w sprawie bezpieczeństwa i higieny pracy ,
prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w
podziemnych zakładach górniczych § 366.
I. Wstęp,
1. Zgodnie z Zarządzeniem KRZG nr 51/99 z dnia 31,12.1999r. wraz z załącznikiem
nr 1 do tego zarządzenia, szyby, wyrobiska przyszybowe, komory funkcyjne oraz
wyrobiska kamienne z grupowymi i rejonowymi prądami powietrza świeżego zostały
zaliczane decyzją OUG w Sosnowcu do wyrobisk, w których metan nie występuje
/n ie m etan o w ych/, natom iast pola w granicach których znajdują się wym ienione
wyrobiska - do pól niemetanowych.
,
2. Pom ieszczenia nie w yszczególnione w załączniku nr 1do Zarządzenia KRZG
nr 51/99 istniejące w yrobiska kam ienne i węglowe, szyby, komory funkcyjne,
udostępnione i rozeznane pod względem występujących zagrożeń pokłady
węglowe oraz wyeksploatowane ich części zaliczane zostały do w yrobisk oraz pól
metanowych kategorii pierwszej.
3. W związku z Rozporządzeniem M inistra Gospodarki z dnia 28.06.2002r. w sprawie
bezpieczeństwa i higieny pracy , prowadzenia ruch oraz specjalistycznego
zabezpieczenia przeciwpożarowego w podziem nych zakładach górniczych i
zamieszczonym w nim § 366 niedopuszczalne jest w ykonyw anie cięcia, spawania,
zgrzewania lub lutowania metali w podziem nych wyrobiskach z wyjątkiem:
- szybów wdechowych oraz szybów wydechowych,
- komór wykonanych w obudowie niepalnej, przewietrzanych
niezależnym prądem powietrza, zlokalizowanych w pokładach
niemetanowych lub w wyrobiskach zaliczonych do pomieszczeń ze
stopniem „ a ” niebezpieczeństwa wybuchu,
- w wyrobiskach korytarzowych na odcinku z elektryczną trakcją
przewodową, w zakresie dotyczącym trakcji.
II. Postanowienia ogólne.
1. Prace spawalnicze /spaw anie i cięcie metali tlenowe lub łukiem elektrycznym,
zgrzewanie i lutowanie przy użyciu otwartego płom ienia/ m ogą wykonywać
pracownicy posiadający książeczkę spawacza, przeszkolenie okresowe w zakresie
BHP oraz uzyskali „pozwolenie na obsługę sprzętu spawalniczego” .
2. Zatrudnieni spawacze s ą ujęci w ewidencji kopalnianej, gdzie ich dane są
umieszczone w kartach ewidencyjnych.
3. Spawacze , którzy uzyskali „pozwolenie na obsługę sprzętu spawalniczego”
powinni otrzymać powyższe zarządzenie potwierdzając własnoręcznym podpisem
jego odbiór w karcie ewidencyjnej.
4. O sobą prow adzącą ewidencję wszystkich spawaczy na kopalni jest inspektor
d/s spawalniczych.
5. Zobowiązuje się kierowników oddziałów do zgłaszania w pionie Kierownika Działu
Energom echanicznego pracowników, którzy ukończyli kurs spawacza w celu
zapoznania ich w zakresie obowiązków zw iązanych z wykonywaniem prac
spawalniczych oraz sprawdzenia ich znajom ości z powyższego zarządzenia w
celu uzyskania „pozwolenia na obsługę sprzętu spawalniczego” na terenie
kopalni.
6. Prace spawalnicze przy maszynach i urządzeniach, dla których ustalono specjalne
wym agania jakościow e lub odbiorowe m ogą w ykonyw ać pracownicy posiadający
aktualne uprawnienia wydane przez Centrum Badań i Dozoru Górnictwa
Podziemnego.
III. Tryb wydawania zezwoleń na wykonywanie prac spawalniczych.
1. Prace spawalnicze w wyrobiskach, w których dopuszczone jest prowadzenie prac
spawalniczych wolno wykonyw ać tylko na podstawie pisemnego zezwolenia
wydanego przez Kierownika Ruchu Zakładu Górniczego /w zór nr 1 /, a w razie
jego nieobecności na podstawie zezwolenia w ydanego przez zastępcę pełniącego
obowiązki Kierownika Ruchu Zakładu G órniczego , w którym określa się:
a/ miejsce i rodzaj w ykonywanych prac spawalniczych.
b/ term in /data , z m ia n a /,
cl nazwisko i imię oraz nr znaczka spawacza,
dl nazwisko , imię funkcję osoby wyznaczonej do sprawowania nadzoru nad
bezpiecznym wykonywaniem prac oraz sposób tego nadzoru /w
pom ieszczeniach niemetanowych oraz ze stopniem „a” osoby co najmniej
średniego dozoru ruchu/,
e /w a ru n ki bezpiecznego wykonywania prac spawalniczych:
- rejon poza który należy wycofać załogę,
- liczbę osób upoważnionych do przebyw ania w rejonie w ykonyw ania prac
spawalniczych,
- sposób kontroli metanu,
f/ stan techniczny i nr sprzętu spawalniczego,
g/ kontrole zawartości metanu,
h/ kontrole miejsca spawania.
Jeżeli przewidziane je s t , że prace spawalnicze będą wykonywane dłużej niż przez
je d n ą zm ianę , wówczas do nadzoru należy w yznaczyć dodatkowo w zezwoleniu
osobę co najmniej średniego dozoru ruchu z następnej zmiany.
2. Kierownicy oddziałów m ogą w ystępow ać do KRZG o w ydanie stałego lub
okresowego zezwolenia na prowadzenie prac spawalniczych w komorach .
remontowych w obudow ie niepalnej przewietrzanych niezależnym prądem
powietrza w w yrobisku zaliczanym do pom ieszczeń niem etanowych lub ze
stopniem „a ” niebezpieczeństwa wybuchu metanu.
W przypadku uzyskania zezwolenia stałego lub okresowego prace spawalnicze
prowadzi się na podstawie „D opuszczenia” /w zór nr 1/ wypisanego przez osobę
dozoru oddziałowego
3. Zobowiązuję do prowadzenia ewidencji w ydanych zezwoleń na prace spawalnicze.
a/ pracownika pionu Kierownika Działu Energom aszynowego /nadanie numeru
oraz wpisanie zezwolenia w książce w ydanych zezwoleń na prace
sp a w a ln ic z e /,
b/ dyspozytora kopalni / rejestrowanie prac spawalniczych zgłoszonych przez
osoby dozoru w yznaczone do nadzoru tych prac/,
cl pracownika wypożyczalni sprzętu spawalniczego /rejestrowanie zezwoleń,
na których podstawie wydano sprzęt spawalniczy/.
4. Zezwolenia jednorazow e oraz dopuszczenia na prace spawalnicze należy zdawać
do wypożyczalni sprzętu spawalniczego niezwłocznie po zakończeniu prac , gdzie
należy je przechowywać przez okres 30 dni.
IV. Zasady i sposób wykonywania prac spawalniczych.
1. Prace spawalnicze w zależności od technologii oraz występowania zagrożeń
powinny być wykonywane pod nadzorem lub przy stałej obecności co najmniej
osoby średniego dozoru ruchu w pomieszczeniach niemetanowych lub ze
stopniem „a” niebezpieczeństwa wybuchu metanu
2. Przy prowadzeniu prac spawalniczych w wyrobiskach podziemnych oraz szybach
zaliczanych do pierwszej kategorii zagrożenia metanowego należy dokonywać
pomiaru stężenia metanu metanomierzem przenośnym o ciągłym pomiarze z
progiem alarm owania 0,5 %.
3. Do kontroli zawartości metanu zobowiązuje się osoby wyznaczone w zezwoleniu.
4. Zobowiązuje się osoby kierownictwa pionu Kierownika Działu Wentylacji,
podpisujące zezwolenia na prace spawalnicze, do zwracania uwagi na prawidłowe
określenie klasyfikacji rodzaju pom ieszczenia pod względem niebezpieczeństwa
wybuchu metanu. Należy zwracać szczególną, uwagę na dobór i ilość środków
gaśniczych oraz sposoby usunięcia lub pozbawienia lotności pyłu węglowego.
5. Do obowiązków osoby dozoru ruchu wyznaczonej do nadzoru prac spawalniczych
należy:
a/ kontrola miejsca wykonywania prac spawalniczych pod względem zagrożenia
pożarem oraz wybuchem pyłu węglowego /wpis pierwszej kontroli/,
b/ zgłoszenie do dyspozytora numeru zezwolenia, miejsca spawania, nazwiska
spawacza, swojego nazwiska a także czas rozpoczęcia prac spawalniczych,
cl kontrola miejsca prac spawalniczych bezpośrednio po ich zakończeniu, ze
szczególnym zwróceniem uwagi, czy nie nastąpiło zaprószenie ognia,
d/ zgłoszenie dyspozytorowi kopalni czasu zakończenia prac spawalniczych /wpis
drugiej kontroli/,
e/ przeprowadzenie kontroli miejsca spawania między pierw szą a drugą godziną po
zakończeniu prac spawalniczych / wpis trzeciej kontroli/,
f/ w przypadku gdy osoba nadzorująca nie może osobiście dokonać trzeciej kontroli,
należy zezwolenie przekazać osobie dozoru ruchu z następnej zmiany, która
własnoręcznym wpisem potwierdza dokonaną, przez siebie trzecią, kontrolę.
6. W przypadku, gdy na podstawie zezwolenia pobrano sprzęt spawalniczy z
wypożyczalni a prac spawalniczych nie prowadzono w zezwoleniu, należy wpisać
adnotację „nie spawano” przez osobę dozoru ruchu.
7. Zezwolenie spawalnicze niewykorzystane /na podstawie których nie pobrano
sprzętu spawalniczego w danym dniu i na danej zmianie/, należy unieważnić na
zmianie I dnia następnego pieczątką „Anulow ano” z podpisem osoby wydającej
sprzęt spawalniczy.
8. W zezwoleniu spawalniczym podpisanym przez KRZG m ogą być dokonane
jedynie zm iany nazwiska osoby nadzoru i spawacza ze względu na ich
nieprzewidzianą absencję tylko przez co najmniej osoby dozoru wyższego
kopalni.
9. Zabrania się wykonywania prac spawalniczych:
a/ w sąsiedztwie m ateriałów łatwopalnych /np. olej napędowy, smary/ jeśli
odległość miejsca spawania wynosi mniej niż 5 m, jeżeli na skutek przepływu
powietrza pyły, gazy, lub pary cieczy łatwopalnych m ogą być przenoszone,
miejsca prac spawalniczych powinny być odległe co najmniej o 10 m od
materiałów łatwo zapalnych,
b/ w pomieszczeniach, w których unoszą się w powietrzu zawiesiny materiałów
łatwo zapalnych lub wybuchowych /wodór, pył węglowy itp ./,
cl przy urządzeniach będących pod ciśnieniem /rurociągi i zbiorniki powietrzne,
wodne itp./,
dl przy zbiornikach, rurociągach, maszynach i innych urządzeniach, w których
znajdowały się lub znajdują łatwopalne ciecze, gazy, węgiel i inne materiały
oraz przy rurociągach i zbiornikach, w których m ogą nagrom adzić się osady
oleju-bez uprzedniego ich przygotowania /opróżnienia, wymycia,
przedmuchania itp./,
e/ w składach, w których przechowywane są_ materiały wybuchowe,
f/ w wyrobiskach, w których stwierdzono zaw artość metanu powyżej 0,5%.
10. Przy maszynach i urządzeniach górniczych, w których olej m ineralny jest
nośnikiem energii lub cieczą sm arującą spaw anie jest dopuszczone pod
warunkiem, że olej mineralny znajduje się w układzie zamkniętym, a urządzenie i
jego bezpośrednie sąsiedztwo nie jest zanieczyszczone wyciekami olejów i
smarów.
V. Prace spawalnicze wykonywane w warunkach szczególnych.
1. Prace spawalnicze w szybach, szybikach, na wieżach szybowych, nadszybiach i
podszybiach w odległości 10 m od rury szybowej mogą. być wykonywane przy
spełnieniu następujących warunków:
a/ zabezpieczenia rury szybowej przed opadaniem rozżarzonych cząstek metali,
b/ usunięciu z szybu i w nęk przyszybowych m ateriałów palnych takich jak: pył
węglowy, smary i drewno z wyjątkiem drewnianych elementów zbrojenia szybu,
cl zroszenia w odą drewnianych elem entów zbrojenia szybu oraz miejsca
wykonywania robót spawalniczych w prom ieniu 10 m,
d/ usunięciu m ateriałów palnych w pom ieszczeniach przyszybowych na odległość
10 m od szybu,
e/ pomiaru stężenia metanu metanomierzem przenośnym o ciągłym pomiarze z
progiem alarm owania 0,5% w miejscu w ykonyw ania tych prac,
f/ wykonywanie kontroli szybu od miejsca spawania aż do rząpia na okoliczność
ewentualnego zaprószenia ognia po zakończeniu prac spawalniczych przez
wyznaczoną, do nadzorowania tych prac osobę dozoru ruchu.
2. Prace spawalnicze w wyrobiskach przewozu lokom otywowego mogą. być
wykonywane przy spełnieniu następujących warunków:
a/ osoba wyznaczona do nadzorowania robót spawalniczych powinna znać poza
przepisami dotyczącym i zakresu w ykonyw ania robót również podstawowe
przepisy dotyczące ruchu pociągów i sygnalizacji stosowanej w przewozie
lokomotywowym,
b/ wyznaczenie przez dozór oddziału osoby asekurującej spawacza,
cl osoba dozoru ruchu wyznaczona do nadzorowania robót spawalniczych
powinna:
- zaznajom ić pracowników wykonujących prace spawalnicze z zakresem
robót
oraz występującym i zagrożeniami,
- zgłosić rozpoczęcie i zakończenie prac spawalniczych również dysponentowi
ruchu przewozu lokomotywowego,
- zabezpieczyć miejsce prac spawalniczych zaporami /sygnałem ZN 1 lub
ZN 21.
dl na torach z trakcją przewodową lub w pobliżu przewodu jezdnego należy
wyłączyć przewód jezdny spod napięcia a w przypadku niem ożliwości jego
wyłączenia spod napięcia należy zabezpieczyć przewód jezdny osłoną
izolującą na odcinku prowadzonych prac.
VI. Obowiązki spawacza w miejscu wykonywania prac spawalniczych.
1. Zobowiązuje się spawaczy do:
a/ prawidłowej obsługi i eksploatacji sprzętu i urządzeń spawalniczych,
b/ noszenie odzieży roboczej, stosowanie sprzętu ochrony osobistej w czasie
wykonywania prac spawalniczych,
cl przygotowanie sprzętu ppoż. i miejsca wykonywania pracy, a po zakończeniu
prac spawalniczych, skontrolowanie miejsca spawania i pobliskiego otoczenia,
czy nie został zaprószony ogień,
d/ powiadom ienia osoby nadzorującej prace spawalnicze o ich zakończeniu,
e/ pozostania na miejscu wykonywania prac spawalniczych do czasu uzyskania
zezwolenia osoby nadzorującej na jego opuszczenie,
f/ zabezpieczenie sprzętu i urządzeń spawalniczych przed m ożliw ością ich użycia
przez osoby niepowołane.
VII. Sprzęt spawalniczy.
1. Każdy spawacz ma przydzielony sprzęt spawalniczy, który jest zgłoszony do
ewidencji Kierownika Działu Energom aszynowego kopalni i przechowywany w
szafkach znajdujących się w narzędziam i kopalnianej.
2. Sprzęt spawalniczy można pobrać każdorazowo na podstawie pisemnego
zezwolenia jednorazowego lub dopuszczenia i należy go zdać po skończonej
pracy.
3. Sprzęt spawalniczy wydaje osoba uprawniona przez Kierownika Działu EnergoMaszynowego.
4. Konserwację i naprawę sprzętu spawalniczego moga^ wykonyw ać pracownicy
upoważnieni przez Kierownika Działu Energom aszynowego posiadający
odpowiednie kwalifikacje.
5. Naprawy , przeglądy i konserwacje sprzętu spawalniczego należy wykonywać
zgodnie z instrukcją nr 616/02/TEM a w ykonane prace należy odnotować w
książce napraw.
6. W przypadku uszkodzenia sprzętu spawalniczego spawacz ma otrzym ać sprzęt
awaryjny, którego stan techniczny po każdorazowym użyciu musi być
skontrolowany.
7. Sposób przechowywania i transportu butli określa instrukcja nr 726/02/TEM.
VIII. Uwagi końcowe.
1. Zabrania się stosowania spawarek transform atorowych w pom ieszczeniach
ciasnych i na podłożu przewodzącym prąd a w szczególności metalowym lub
wilgotnym.
2. Zabrania się stosowania w ytw ornic acetylenowych do prac spawalniczych w
wyrobiskach.
3. Przepisy związane z prowadzeniem prac spawalniczych na powierzchni kopalni
reguluje oddzielne zarządzenie.
4. Ze względu na duże zagrożenie związane z robotami spawalniczym i należy je
ograniczyć do minimum i stosować w przypadku, jeżeli nie ma innych rozwiązań
technicznych zastępujących spawanie.
5. Niniejsze zarządzenie anuluje wcześniej w ydane zarządzenie nr 31/97 dotyczące
organizacji prac spawalniczych w podziem nych wyrobiskach.
6. Zarządzenie obowiązuje od dnia podpisania.
Opracował:
R T
i r* & r-
G o s p o d a re k
i S p a w a ln ic
Sprawdził:
O R
1a r o w n ic z « ]
Pod Z ie m ia
EMERGOMECHANICNEGC
SNERGOMECHANICZNY
mierz Dubiel
xjly£%ard Odrobina
Z - c a K lK R & ififN iK A
D ziału E n e rg o m e c łia n ic z n e g o
G Ł Ó W N Y M tC H A N IK
ds. Urządzeń Meętemcznych Doicwycft
mgr inżc Mifasfcaw Woldon
Zatwierdził:
K I E R O W N I K
u Z a k i a d u G ó f t o ię s e g o
j
V mgr inż. M a r e k Urbaś
7. Stan techniczny sprzętu spawalniczego
Stan
techniczny
sprzętu
Nazwa i nr ewidencyjny
sprzętu
Data
Podpis
wystawcy
Podpis odbierającego
sprzęt (spawacza)
8. Kontrola zawartości metanu
o/o metanu
w atmosferze
Godzina
kontroli
Lp.
Podpis
kontrolującego
Typ
metanomierza
9. Kontrola miejsca spawania
KONTROLA N r 1
KONTROLA N r 2
miejsce przed spawaniem
i czas zgłoszenia rozpoczęcia
bezpośrednio po zakończeniu
prac spawalniczych
Data
Godz.
Podpis
Data
Godz.
Podpis
KONTROLA N r 2
w czasie 1 - 2 godzin
po zakończeniu
prac spawalniczych
Data
Godz.
Podpis
c
DATA:
ZEZWOLENIE N r ........................ / TPM
NA WYKONYWANIE PRAC SPAWALNICZYCH
W ZAKŁADZIE GÓRNICZYM
1. Miejsce i rodzaj wykonywanych prac spawalniczych: SORTOWNIA - PŁUCZKA.
2. Termin (dala, zmiana) ..................................................................................................
3. Nazwisko i imię, nr znaczka spawacza .......................................................................
4. Nazwisko, imię i funkcja osoby nadzorującej oraz sposób nadzoru
5. Warunki wykonywania prac spawalniczych: woda, gaśnica, usunąć materiały
łatwopalne, zrosić wodą teren.
6. Dodatkowe warunki wykonywania prac spawalniczych w pomieszczeniach ze
stopniem ”b” i ”c" niebezpieczeństwa wybuchu metanu:
a) rejon wykonywania prac spawalniczych poza który należy wycofać załogę opis,
szkic ............................................................................................................................
b) liczba osób upoważnionych do przebywania w rejonie wykonywania prac
spawalniczych ............................................................................................................
c) sposób, miejsce i częstotliwość kontroli zawartości metanu ...............................
d) nazwisko, imię i funkcja osób dozom nadzorujących, przy stałej obecności,
prace spawalnicze ......................................................................................................
PODPISY:
Wystawiającego zezwolenie: .........................
Kierownika Działu Wentylacji: ....................
Kierownika Działu Energo-Mechanicznego:
N
KIEROWNIK RUCHU ZAKŁADU
W zór nr 1
Zakład:
Data:
DOPUSZCZENIE
do prowadzenia prac spawalniczych w miejscu stałego lub okresowego ich
wykonywania na podstawie zezwolenia n r .................... z d n ia .......................
1.
Miejsce sp a w a n ia :.........................................................................................
2.
Termin (data, zm ia n a ):..................................................................................
3.
Nazwa, imię i nr znaczka spaw acza:...........................................................
4,
Uwagi i zalecenia:
5. Nazwisko, imię i funkcja osoby dozoru wydającej dopuszczenie:
Podpis osoby ddzoru
Stan techniczny sprzętu spawalniczego (wypełnia wydawca sprzętu spawalniczego)
Data
Nazwa i nr ewidencyjny
sprzętu
Stan
tech.
sprzętu
Podpis
wydawcy
Podpis
spawacza
