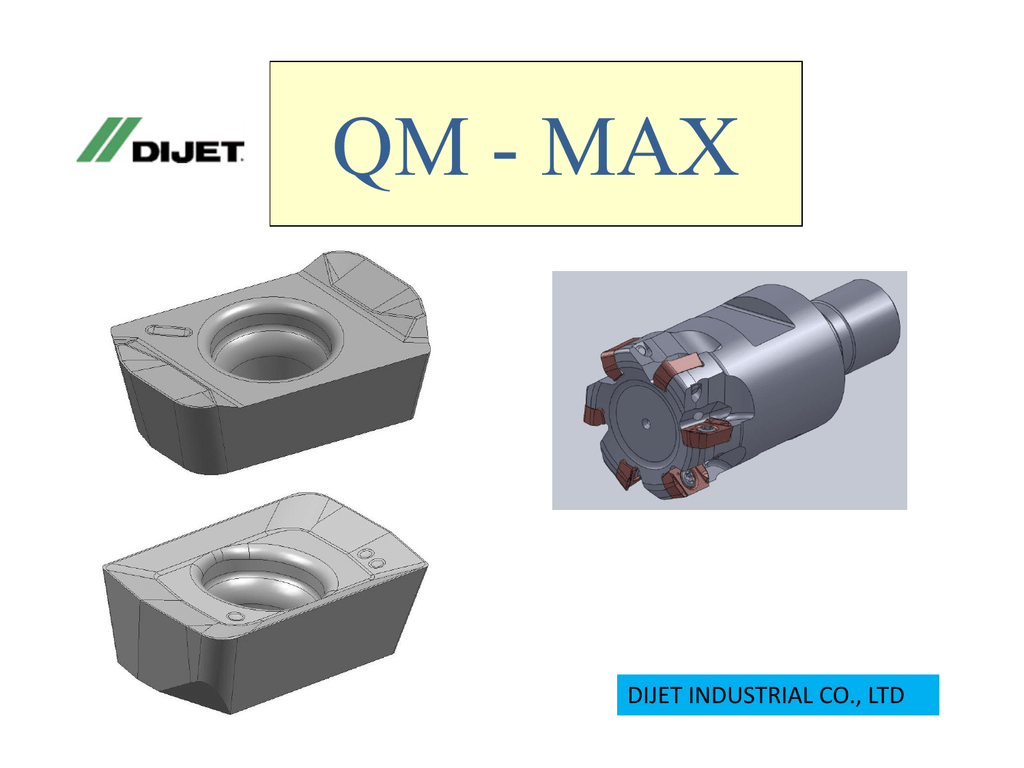

QM - MAX - Dal-Tech

QM - MAX
DIJET INDUSTRIAL CO., LTD
Właściwości produktu
1)
2)
3)
Wysoka produktywność poprzez zastosowanie wielu ostrzy do
głębokości skrawania ap=1mm.
Niska siła skrawania przy większych posuwach.
Redukcja wibracji oraz dłuższa żywotność płytki poprzez zastosowanie
trzonka węglikowego.
Charakterystyka
1) Dwa rodzaje płytek (płytki do wysokich posuwów oraz do frezowania kształtowego)
Do wysokich posuwów typ EPMT
- Siła skrawania
Głębokość skrawania Ap=1.0mm : zredukowana o 25%!
- Głowica z gniazdami zagęszczonymi, QM – MAX wydajność 144cm3/min
- Niezmienne siły skrawania dla większej głębokości ap=1.7mm więcej
- EPMW- płytki do wysokich posuwów dla niekorzystnych warunków skrawania
2) ZPMT dla frezowania kształtowego z promieniem naroża 0.4 i 0.8 wkrótce dostępne.
3) Wszystkie korpusy posiadają wewnętrzny system chłodzący.
Geometria QM-MAX
1) Pochylenie osiowe korpusu
16mm dia.: +4 stopnie
20-52 dia.: +6 stopni
2) Kąt przyłożenia płytek
EPMT: + 12 stopni + 6 stopni= +18 stopni
EPMW: 0 stopni + 6 stopni = +6 stopni
Płytki wieloostrzowe
Płytki do wysokich posuwów
‘EPMT’ & ‘EPMW’
gatunek: JC5118, JC8050
Frezowanie kształtowe ‘ZPMT’
Promień naroża R0.4&R0.8
Gatunki: JC5118, JC8050
PASUJĄ DO TEGO
SAMEGO
KORPUSU
Gatunek płytek
Gatunek
JC5118
JC8050
Rodzaj pokrycia
Pokrycie DZ
Pokrycie DV
Rozmiar ziaren
Mikrowęglik
Małe i większe ziarna
Twardość (HRA)
91.1
89.8
Współczynnik przewodzenia
ciepła (W/m･K)
75
89
Mikrostruktura
(x1000)
Głowiczki - System modułowy
φD
N
Lf
W
Symbol
20
4
30
14
MQX－4020－M10
25
5
35
17
MQX－5025－M12
28
5
35
17
MQX－5028－M12
30
5
43
22
MQX－5030－M16
32
6
43
22
MQX－6032－M16
40
7
43
26
MQX－7040－M16
Głowice - korpusy
φD
N
Lf
φd
Symbol
40
7
45
16
QXP－7040R－16
50
8
50
22.225
QXP－8050R
50
8
50
22
QXP－8050R－22
52
8
50
22
QXP－8052R－22
Porównanie (S53C)
Gatunek: JC8050
Porównanie (SUS304)
Gatunek: JC8050/ DRY CUT
Porównanie (NAK80)
Gatunek: JC8050
Zalecane gatunki zastosowanie
Materiał
Gatunek zalecany
Pierwszy
Drugi
Stal węglikowa
(C50, C55)
JC8050
JC5118
Stale do matryc
JC8050
JC5118
Stal narzędziowa
(1.2344, 1.2370)
JC8050
JC5118
Stal nierdzewna
(SUS304)
JC8050
Żeliwo , żeliwo sferoidalne
(GG, GGG)
JC5118
Stal hartowana
（40~50HRC）
JC5118
Stopy tytanu
（Ti-6Al-4V）
JC5118
JC8050
Stale egzotyczne
（INCO718）
JC5118
JC8050
Podstawowy wybór dla
QM-Max
1) Odnośnie głębokości skrawania ap:
- Zalecany ap=1.0mm maksymalnie lub mniej.
- W przypadku ap=0.4mm lub mniej, rekomendowany jest korpus QM lub MSH.
Korpus głowicy QM ma więcej zalet (siła skrawania i ilość gniazd w głowicy).
- Korpusy MSH i SKS, płytka wieloostrzowa posiada o jedną krawędź skrawającą
więcej.
2) Odnośnie wydajności obróbki skrawaniem (usuwanie metalu cm3/min).
- Odnośnie korpusów QM ich zaletą jest zwiększoną ilość gniazd i większa
głębokość skrawania.
3) Niektóre korpusy mogą być użyte do wysokich posuwów i do frezowania
kształtowego poprzez wymianę płytki wieloostrzowej.
4) Odpowiednie do wszystkich rodzajów materiałów: takich jak stal, stal narzędziowa,
stal do form i matryc oraz do hartowania, hartowana stal do 60 HRC, żeliwo, stal
nierdzewna, stopy tytanu, stopy egzotyczne.
