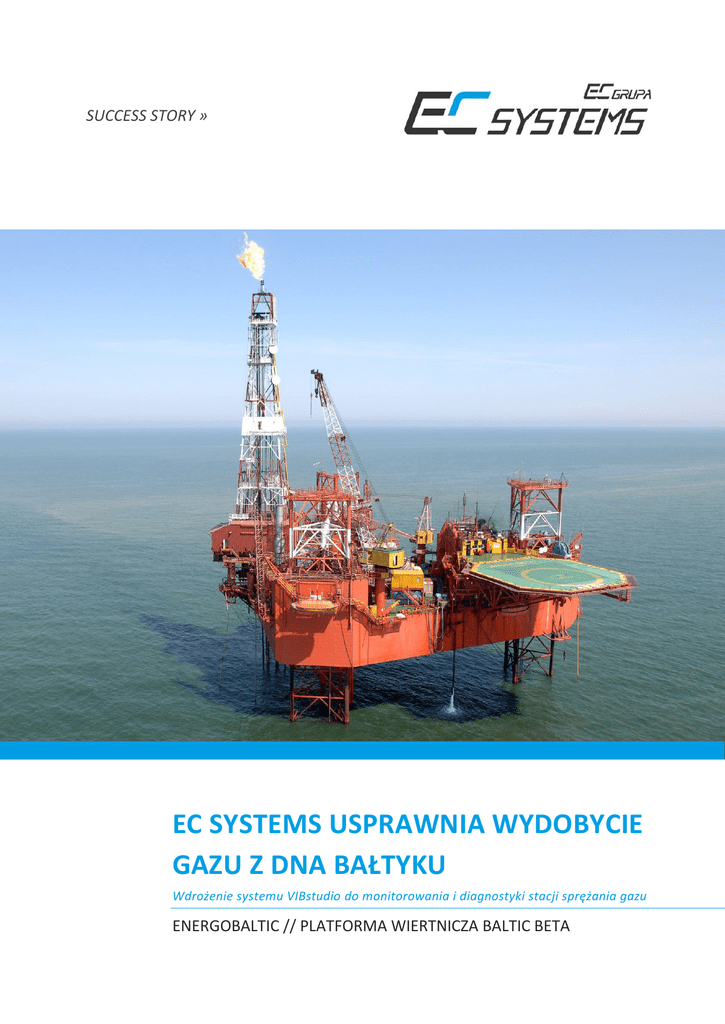

SUCCESS STORY »
EC SYSTEMS USPRAWNIA WYDOBYCIE
GAZU Z DNA BAŁTYKU
Wdrożenie systemu VIBstudio do monitorowania i diagnostyki stacji sprężania gazu
ENERGOBALTIC // PLATFORMA WIERTNICZA BALTIC BETA
1.1 O Energobaltic
Spółka Energobaltic powstała w 1997 roku i jest obecnie „spółką-córką” LOTOS-Petrobaltic, częścią
Grupy Kapitałowej LOTOS. Podstawowym obszarem działalności Energobaltic jest produkcja i
sprzedaż LPG (mieszanina gazów propan-butan), kondensatu gazu naturalnego (KGN) oraz energii
elektrycznej i energii cieplnej. Energobaltic przerabia i utylizuje gaz stowarzyszony z ropą naftową
wydobywaną przez LOTOS-Petrobaltic z dna Morza Bałtyckiego na platformie Baltic Beta w ramach
eksploatacji w morskiej kopalni ropy.
1.2 Opis wdrożenia
EC Systems wdrożyła i uruchomiła w
listopadzie 2007 r. na platformie
wiertniczej Baltic Beta system VIBstudio
służący do ciągłego monitorowania stanu
łożysk, zaworów, wału oraz innych
elementów
ruchomych
czterostopniowego kompresora tłokowego
Dresser-Rand będącego „sercem” Stacji
Sprężania Gazu ziemnego (SSG).
Działanie systemu VIBstudio opiera się na
monitorowaniu parametrów pracy stacji
oraz wielopunktowym pomiarze drgań
obejmującym: komory sprężania, komory
pośrednie,
ułożyskowanie
wału
korbowego kompresora i łożyska silnika.
Pomiar odbywa się przy pomocy
czujników
piezoelektrycznych,
w
standardzie ICP® typu EXM622A01,
przeznaczonych do zastosowań w strefie
zagrożonej wybuchem.
Wszystkie kanały pomiarowe z uwagi na pracę w strefie EX separowane są barierami bezpieczeństwa.
Zmierzone wartości drgań przetwarzane są na postać cyfrową przez system akwizycji danych,
kondycjonowane, a następnie przekazywane do bazy danych systemu VIBstudio w celu dalszej,
szczegółowej analizy. Z uwagi na wielostopniową budowę i znaczny rozmiar kompresora, akwizycja
danych składa się z dwóch podsystemów po 10 kanałów każdy, synchronizowanych wspólnym
znacznikiem fazy obrotu wału napędowego kompresora.
Do wizualizacji danych służy stacja operatorska, zainstalowana w pomieszczeniu nastawni.
Komunikacja miedzy szafą z systemem monitorującym, a stacją operatorską zrealizowana jest za
pomocą sieci Ethernet. Możliwy jest także zdalny dostęp do danych przy wykorzystaniu modemu
str. 2
GSM. Z jego pomocą, EC Systems dostarcza Energobaltic zdalne wsparcie diagnostyczne w ramach
usługi VIBcare.
1.3 Działanie systemu w praktyce
W 2008 r. system diagnostyczny VIBstudio
zgłosił raport alarmowy z uwagi na zawyżoną
wartość drgań kompresora i silnika. Analiza
danych wykazała podwyższony poziom analiz
szerokopasmowych
sugerujący
usterkę
komponentów mechanicznych generujących
drgania w zakresie pierwszych trzech
częstotliwości obrotowych wału napędowego.
Zgodnie z rekomendacjami diagnostów EC
Systems, we współpracy z załogą platformy
Baltic Beta dokonano oględzin kompresora z zewnątrz, oraz wykonano kontrolne pomiary korpusu i
cylindrów przyrządem ręcznym a następnie, przy braku widocznych zmian, wstrzymano wydobycie
gazu i otwarto pokrywy rewizyjne. Uszkodzeniu uległ wał.
Wał pękł w taki sposób, że nastąpiło zazębienie pękniętych części i proces tłoczenia gazu nie został
przerwany. Na podstawie raportu alarmowego oraz we współpracy z załogą platformy zdecydowano
o czasowym wyłączeniu kompresora z eksploatacji i wymianie wału.
Bez systemu nadzoru drgań VIBstudio oraz bez dobrej współpracy z załogą platformy,
nieprawidłowość w pracy maszyny nie zostałaby wykryta. Taka sytuacja mogłaby spowodować
znaczne lub całkowite zniszczenie urządzenia, bardzo kosztowną naprawę lub nawet konieczność
wymiany maszyny (przy wartości korpusu ok. 500 tys. USD) w warunkach morskich.
Współpraca między firmami przebiega bez zakłóceń, a monitoring przeprowadzany
przez diagnostów EC Systems jest rzetelny i fachowy. Jesteśmy zadowoleni z jakości
usługi świadczonej przez EC Systems i rekomendujemy firmę jako solidnego
i profesjonalnego partnera.
Zbigniew Olejniczak, Zastępca Dyrektora Naczelnego, Szef Zespołu ds. Morskich
